G06F — Обработка цифровых данных с помощью электрических устройств
Элемент шифратора
Номер патента: 681426
Опубликовано: 25.08.1979
Автор: Липец
МПК: G06F 5/00
...дополнительной выходной шине.На Фиг. 1 дана функциональная схема элемента шифратора; на Фиг2 пример реализации четырехраэрядного шифратора, где 7 - элемент шифратора.Элемент шифратора содержит полный двоичный в-разрядный шифратор 1, входы которого соединены с входными шинами 2 кроме нулевой, а выходы подключены к выходным шинам 3, и элемент ИЛИ 4, к входам которого подклю-. чены выходы полного двоичного щ-разрядного шифратора 1 и нулевая входная шина 5,а выход элемента ИЛИ 4 подклю,чен к дополнительной выходной шине б,функционирование элемента шифратора осуществляется следующим обра.ром (см. Фиг, 2) . При поступлении ,сигнала на любой из входных шин 2 н .5 на выходных шинах 3 одного из элементов шифратора 7 образуется соответствующая...
Устройство для формирования служебных сигналов
Номер патента: 681427
Опубликовано: 25.08.1979
МПК: G06F 5/06
Метки: сигналов, служебных, формирования

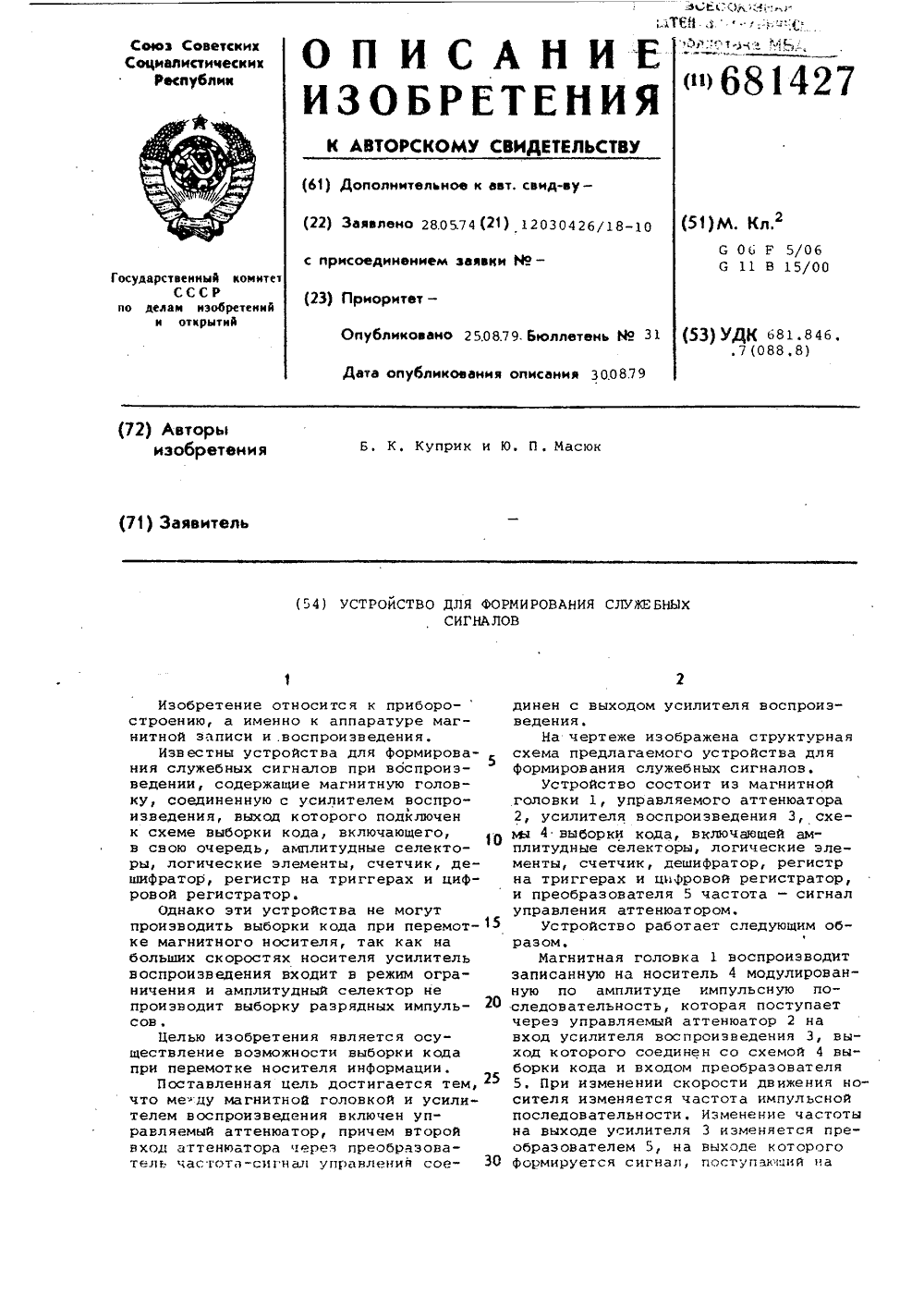

...предлагаемого устройства для формирования служебных сигналов.Устройство состоит иэ магнитной головки 1, управляемого аттенюатора 2, усилителя воспроизведения 3, схеж 4 выборки кода, включающей амплитудные селекторы, логические элементы, счетчик, дешифратор, регистр на триггерах и цифровой регистратор, и преобразователя 5 частота - сигнал управления аттенюатором.Устройство работает следующим образом.Магнитная головка 1 воспроизводит записанную на носитель 4 модулированную по амплитуде импульсную последовательность, которая поступает через управляемый аттенюатор 2 на вход усилителя воспроиэведения 3, выход которого соединен со схемой 4 выборки кода и входом преобразователя 5. При изменении скорости движения носителя изменяется частота...
Устройство для выбора минимального числа
Номер патента: 681428
Опубликовано: 25.08.1979
МПК: G06F 7/02
Метки: выбора, минимального, числа
...равное п. Первый же импульс поступает на второй вход элемента И 8, на другом входе этого элемента И 8 присутствует разрешаю 35 щий потенциал с выхода элемента И 6, следовательно, передний фронт этого импульса через элемент И 8 поступает на счетный вход установки в 0 триггера 1, на инверсном выходе триггера 1 появляется 1, а на прямом 0 выходе триггера 1 появляется сигнал запрета 0, поступающий на первый вход элемента И 9. Через время, определяемое параметрами элемента 3 задержки, этот же первый импульс по ступает на второй вход элемента И 9 и не пропускается дальше этим элементом. Этот же первый импульс, с выхода элемента 3 задержки поступает на суммирующий вход счетчика 5 и передним 50 фронтом в счетчик 5 записываетсяплюс 1. На выходе...
Устройство для формирования коэффициентов разложения хаара
Номер патента: 681430
Опубликовано: 25.08.1979
Автор: Ковнацкий
МПК: G06F 17/14
Метки: коэффициентов, разложения, формирования, хаара
...Хаара по авт. св, 9 484523, о т л и ч а ю щ е е с ятем, что, с целью увеличения быстро действия в устройство введены первый 50 и второй дополнительные сумматоры,входы которых соединены с выходами соответствующих ключей третьей группы ключей, а выходы .являются выходами устройства.55 пу сумматоров; сумматоры 19 и 26 образуют третью группу сумматоров,Коэффициенты разложения функции Х по системе Хаара для произвольного интервала Т определяются по фор- муламм т= а 1 Г я)а- Х н)л1 т+,функции хаара у2,32максимальный номер класса Функций Хаара;= Т- + Т+. н рм) фЧ 21 Пример, принципа формирования коэфФициентов Радемахера и работу устройства для случая трех классов функций Хаара (п=З) . 25Известное устройство для формирования коэффициентов...
Следящий стохастический интегратор
Номер патента: 681431
Опубликовано: 25.08.1979
МПК: G06F 17/17, G06F 7/64, G06F 7/70 ...
Метки: интегратор, следящий, стохастический
...сигнала логический нульНа чертеже представлена схема интегратора.Он содержит блок 1 распределения, ренерсивный счетчик 2, блок 3 сравнения, генератор 4 случайных чисел, вход 5 интегратора, выход 6 интегратора, источник 7 сигнала логический нуль, дополнительный старший разряд 8 реверсивного счетчика, дополнительный старший разряд 9 блока10 сраннения.Суммиоующий вход реверсивного счетчика 2 через блок 1 распределения подключен к входу 5 интегратора. Выходы реверсивного счетчика 2 15 соединены с нулевыми первыми входами блока 3 сравнения, вторые входы которого соединены с выходами генератора 4 случайных чисел. Выход дополнительного старшего разряда 8 20 реверсивного счетчика соединен с первым входом дополнительного старшего разряда 9...
Устройство для ввода информации
Номер патента: 682888
Опубликовано: 30.08.1979
Авторы: Алексеев, Гельман, Рзаев
МПК: G06F 3/02
Метки: ввода, информации
...типа Наири-К включают в работу шесть элементов ИЛИ. На входы первых четырех элементов последовательно поступают сигналы тетрад кода. Другие входы первых трех, а также один из входов 5-го элементов объединяют, что обеспечивает формирование и (по соответствующему импульсу считывания) передачу в ЦВМ машинного кода пробела. Для формирования машинного кода знака минус объединяют один из входов 4, 5 и 6-го элементов. В общем случае число используемых входов элементов ИЛИ, предназначенных для передачи цифровой информации, определяется количеством разрядов кода, записываемых в одной строке перфоленты,Таким образом, при поступлении на соответствующий вход блока 34 задания формата машинного слова сигнала из элемента И первого блока 27 элементов И...
Устройство для отображения информации
Номер патента: 682891
Опубликовано: 30.08.1979
Автор: Свиязов
МПК: G06F 3/14
Метки: информации, отображения
...кодов.После сигнала Адрес поступает с блока 1 ввода сигнал на вход преобразователя 2 кодов, где он преобразуется в графический, соответствующий начертанию поступившего знака. С выходов преобразователя кодов сигналы графического кола поступают на соответствующие элементы ин 5 1 О 15 20 25 30 35 40 45 50 55 60 65 дикацииОднако загораются только те ин. дикации, на которые поданы сигналы адреса. Дифференцирующий элемент 5 выделяет задний фронт сигнала Адрес, который поступает на вход триггера б, но состояние триггера б не изменится. Аналогично заносится информация в другие группы элементов индикации.При занесении ошибочной информации с блока 1 ввода поступает сигнал Возврат на вход триггера б и входы элементов И третьей группы....
Устройство для вывода информации на экран электроннолучевой трубки
Номер патента: 682892
Опубликовано: 30.08.1979
Авторы: Кузьмин, Мартыненко
МПК: G06F 3/14
Метки: вывода, информации, трубки, экран, электроннолучевой
...координатам выводимой точки изображения. У и У представляют собой ступенчатые напряжения, а вид кривой У, зависит от конфигурации изображаемого объекта, Напряжения У и У поступают в блок 11 координации изображения: У на функциональные преобразователи 14 и 16; Уу на функциональные преобразователи 15 и 17. Коэффициенты передачи функциональных преобразователей зависят от угла поворота изображе ния. На выходах функциональных преобразователей 14, 15, 16 и 17 вырабатываются ступенчатые напряжения УУуУ Уу, (см. фиг. 2), Их максимальные значения 5 подчиняются следующим зависимостям;(4) У, =У, ш 15 где- угол поворота изображения, Управляемые источники 12, 13 вырабатывают потенциалы У, Ьуаеличины которых изменяются от угла поворота в...
Устройство для сравнения чисел
Номер патента: 682893
Опубликовано: 30.08.1979
МПК: G06F 7/04
...записаны единицы. При этом есть сигналь 1 на выходах элементов 14 н 12 и нет сигналов на выходах элементов 11 и 13, Сигналом с выхода элемента 14 записывается единица .в анализируемый разряд регистра 3. Единица в анализируемый разряд регистра 4 записывается с выхода элемента 18, на обоих входах которого имеются сигналы: один с выхода элемента 12, другой - с.выхода элемента 23, на входе которого отсутствует сигнал с выхода элемента 11. Состояние регистра 2 не изменяется, так как,нет сигналов с выходов элементов 16 и 17.В анализируемом разряде подмассива чисел, среди которых содержится наибольшее число, записана единица, второго подмассива - нуль. В этом случае имеются сигналы на выходах элементов 14 и 11 и отсутствуют сигналы на...
Арифметическое устройство
Номер патента: 682894
Опубликовано: 30.08.1979
Авторы: Алумян, Григорьян, Шагинян
МПК: G06F 7/38
Метки: арифметическое
...случае несовпадения знаков слагаемых, за исключением уровней на- ЗОпряжений на выходе элемента 10 неравнозначности и, как следствие, на выходе элемента НЕ 32, которые меняются на противоположные. В силу этого на все времясчета элементы И 16 и 21 блокируются. 35Элемент И 14 отпирается, а элемент И 20подготавливается к отпиранию по обнуленип счетчика. Разрешающий уровень напряжения с выхода элемента ИЛИ 23 привозбуждении шины 34 алгебраического сложепия отпирает элемент И 11, и импульсысчета поступают через отпертый элементИ 14 и элемент ИЛИ 18 на счетный входсчетчика 6 и через элемент ИЛИ 16 насчетный вход счетчика 2. По обнулении 45счетчика 2 в счетчике 6 получается модульпервого слагаемого. При этом высокимуровнем напряжения,...
Устройство для вычисления степенных функций
Номер патента: 682895
Опубликовано: 30.08.1979
Авторы: Рейхенберг, Шевченко
МПК: G06F 7/38
Метки: вычисления, степенных, функций
...) =О, 1, 2 п (п - число разрядов),Рекуррентные соотношения вычисляютсяодновременно (параллельно) в итерационном процессе. Каждое рекуррентное соотношение в описываемом устройстве вычисляется последовательно за пт тактов, гдет=(1 о)зи) число дополнительных защитных разрядов для компенсации погрешности усечения чисел при сдвиге,Вычисление указанных функций в описываемом устройстве выполняется следующимобразом.11 ервоначально в регистр 11 (и в сдвиговые регистры 8, 9 и 19) заносится значениепервого аргумента х, в сдвиговый регистр5 - значение второго аргумента у, двиговые регистры б, 7 и 10 и 20 устанавливаются в нулевое состояние,Б любой 1-й итерации с выхода блока 15управления выдаются последовательности(серии) тактовых импульсов,...
Суммирующее устройство
Номер патента: 682896
Опубликовано: 30.08.1979
МПК: G06F 17/10, G06F 7/50
Метки: суммирующее
...х,) со степенью Й;=(Й 1 Уг) выбранного слагаемого многочлена г(х 1, х), 65 У,(х, х):- В,х 1 х;+ ,В5 где А А - коэффициенты первого многочлена;В В - коэффициенты второго многочлена;хь, х - независимые переменные;1;, Й; - показатели степеней переменных соответственно первой и второй функций;а в чис переменных.Необходимым условием выполнения алгоритма является расположение переменных в каждом слагаемом в одном и том же порядке, а также размещение слагаемых в порядке убывания степеней каждой из переменных, 30Суть алгоритма сложения состоит в следующем:1. Слагаемые каждо 1 о из многочленов дополняются недостающими переменными, степени которых равны нулю. 352. Переменные в каждом слагаемом располагаются в одном и том же порядке, как в...
Устройство приоритетного обращения процессоров к общему блоку памяти данных
Номер патента: 682898
Опубликовано: 30.08.1979
МПК: G06F 13/18, G06F 9/50
Метки: блоку, данных, обращения, общему, памяти, приоритетного, процессоров
...+ 1 + П 1 ах СХ (подкд И 11,12+ в(2) ГДЕ 1 доднл ВРЕМЯ ПОДКЛ 1 ОЧЕНИЯ ПРОЦЕССОров к шинам, связывающим его с ЗУ.Сигнал с выхода элемента 7 ИЛИ поступает на первый вход запускающего элемента 15 И, на втЬрой вход которого подается единичный сигнал с инверсного выхода счетчика 3, а на третий вход - единичный сигнал с выходного элемента 8 ИЛИ. В том случае, если четвертый вход запускающего элемента И открыт единичным сигналом, с нулевого выхода триггера 2, сигнал с выхода запускающего элемента И перебрасывает триггер 2 в состояние, при котором на его выходе появляется единичный сигнал, поступающий на выходную шину 27 запроса и далее на управляющий вход ЗУ. Сигнал с инверсного выхода триггера занятости блокирует возможность поступления от...
Устройство для приоритетного обслуживания заявок
Номер патента: 682899
Опубликовано: 30.08.1979
МПК: G06F 9/50
Метки: заявок, обслуживания, приоритетного
...выход последнего - к счетному входу счетчика 4. Вход установки Л - 5-триггера 14 соединен с входом 15 устройства, на который, поступает сигнал Разрешение сброса, второй вход элемента И 8 в ,с входом 16 устройства, на который подаются сигналы тактовой частоты, Выходы элемента ИЛИ 9, Р - 5 триггера 13 и счетчика 4 соединены соответственно с выходами 20, 21 и группойвыходов 22 устройства,Выход элемента ИЛИ 9 является сигна 5 лом наличия заявки, с выходов счетчика 4и Я - 5-триггера 13 снимается двоичныйкод номера приоритетной заявки,Устройство работает следующим образом.10 В исходном состоянии счетчик 4 и й - 5 триггер 14 установлены в О,При поступлении на вход 15 сигналаРазрешение опроса, Я - 5-триггер 14 устанавливается в 1 и сигналы...
Устройство для сопряжения каналов ввода-вывода с оперативной памятью
Номер патента: 682900
Опубликовано: 30.08.1979
МПК: G06F 13/00
Метки: ввода-вывода, каналов, оперативной, памятью, сопряжения
...заранее подготавливается адрес для пуска следующего блока оперативной памяти. Если блоки оперативной памяти свободны, то из устройства управления памятью поступает по входу 27 сигнал учета запроса, Этот сигнал выдается в ответ на каждый запрос и поступает на триггер 5 запроса, триггер б учета запроса и регистр 9 адреса. На триггере 5 запроса сигнал учета запроса формирует запрос длительностью три такта, необходимой для передачи накопленных трех слов из блока 3 буферной памяти в устройство управления памятью. Сигнал учета запроса подается от устройства управления памятью длительностью три машинных такта. На регистре 9 адреса сигнал учета запроса управляет приемом обновленных младших разрядов адреса с регистра 11 адреса. На...
Цифровая вычислительная машина
Номер патента: 682901
Опубликовано: 30.08.1979
МПК: G06F 13/00, G06F 15/78, G06F 9/50 ...
Метки: вычислительная, цифровая
...устройства устанавливается путем сравнения адресов запрашиваемых я,еек. Эта операция осуществляется схемами сравнения 11 - 16. Связь между блоками запоминающего устройства с каналами и процессором устанавливается при помощи схем коммутации 17 - 20 с управляющими входами 21 - 23 для кодовой магистрали 9 и с управляющпми входами 24 - 26 для кодозой магистрали 10.Каждая из схем сравнения 11 - 16 устанавливает факт наложения сигналов тоебований 27 - 29 со стороны некоторых устройств цифровой вычислительной машины к некоторому блоку запомина ощего устройства, Прямые С 1 - Сб и инверсные С 7 - С 12 выходы схем сравнения соединяются с соответствующими входами схемы приоритета (см. фиг. 2).По сигналу опроса требований 30 сигналы...
Устройство для решения систем алгебраических уравнений
Номер патента: 682902
Опубликовано: 30.08.1979
МПК: G06F 17/12
Метки: алгебраических, решения, систем, уравнений
...выходов блока управления на управляющие входы группы сумматоров 6, суммируется с установленным вначале в группс сумматоров6 нулевым вектором. На выходах группысумматоров б образуется величина искомого вектора х неизвестцых, равная ца первом такте работы устройства величина вс:(- чтора х110 сигналам, поступающим с четвертых выходов блока управления на управляющие входы группы сумматоров 4, в последней вновь устанавливается нулевой вектор.На втором такте работы устройства совторых выходов блока управления на вторыс входы блока 2 умнохкеция поступают величины компонент матрицы А, вторых разрядов компонент матрицы постоянных коэ(рфициецтов, а по сигналам, поступающим с первых выходов блока управления на управляющие входы блока памяти ос...
Устройство для решения систем алгебраических уравнений
Номер патента: 682903
Опубликовано: 30.08.1979
Авторы: Евдокимов, Еременко, Зубенко, Плющ, Пухов, Тимошенко
МПК: G06F 17/12
Метки: алгебраических, решения, систем, уравнений
...компонент вектора Х (с точностью до пяти значащих разрядов),35 40 45 50 55 60 инверторы 3, первую группу комбинационных масштабных узлов 4 - 7, вторую группу комбинационных масштабных узлов 8 - 11, первую и вторую группы многоразрядных сумматоров 12, выходы И - 14.На входы 1, 2 поступают значения правой части Е( - Р заданной системы уравнений (1), Выходы 13, 14, соединенные с )выходами первой группы многоразрядных сумматоров, являются выходными, на которых вырабатываются значения искомого вектора неизвестных Х( - Х. На первой группе из комбинационных масштабных узлов 4 - 7 осуществляется умножение машинных переменных Х, - Х.на постоячные коэффициенты заданной системы уравнений (1). На второй группе из комбинационных масштабных...
Коррелометр
Номер патента: 682904
Опубликовано: 30.08.1979
Авторы: Динкевич, Кан, Кузьмин
МПК: G06F 17/15
Метки: коррелометр
...регистров 2, Вход установки О А-того блока усреднения 4 через й-тьтй элемент задержки 18 и А-тьтй формирователь импульсов 8 подключен к дешифратору 7 й-того состояния кольцевого счетчика 6.Корттелометр работает следующим образом. Первый из исследуемых сигналов х(т,) поступает на вход аналого-цифрового преобразователя 1. В момент (в рассматриваемом примере момент времени 1) подачи на его управляющий вход тактового импульса с выхода 14 генератора 9 сигнал преобразуется в соответствующее число т-разрядного двоичного кода. Это число, представленное импульсами (1 - наличие, 0 - отсутствие импульса), подается на т регистров 2, каждый из которых содержит и-триггеров. Регистры, как и в прототипе 12, выполняют роль цифровой линии задержки. Но в...
Многоканальное устройство для контроля радиоэлектронной аппаратуры
Номер патента: 682906
Опубликовано: 30.08.1979
Авторы: Артемьев, Гавриленко, Князев, Ойзерман, Пестов, Титов
МПК: G05B 19/4065, G05B 23/02, G06F 11/14 ...
Метки: аппаратуры, многоканальное, радиоэлектронной
...входу преобразователя 11.Блок б анализирует полученную от преобразователя 11 информацию, сравнивает полученные параметры с требованиями технических условий и, если параметр оказывается не в норме, определяет производственный дефект, устанавливает номер элемента, подлежащего замене или регулировке, и подает команду оператору через блок 4 о виде и глубине регулировки. Если указать глубину регулировки невозможно, блок 5 переключается в режим слежения и, когда параметр достигает номинального значения, подает команду на,прекращение операции.В случаях, когда результатом воздействия стимулирующих сигналов на аппаратуру 1 является не электрическое реагирование, по команде блока 5 высвечивается соответствующий запрос оператору на блок 4, По...
Устройство для ввода информации
Номер патента: 684533
Опубликовано: 05.09.1979
Автор: Котов
МПК: G06F 3/02
Метки: ввода, информации
...прошедшим через один из входов элементов И первой группы 3, Записанная в регистре 4 "единица через эле- З 5 мент ИЛИ 5 поступает нв вход 10 блока управления 9, возбуждая на его выходе 11 сигнал блокировки приема информации, который по входу 14 блокирует первую группу 9 элементов И, Блок управления 9 выдает серию импульсов, поступающих на вход синхронизации регистра сдвига 15 и второй вход элемента И 8. Под действием каждого из серии синхроимпульсов в регистре сдвига 4 будет сдви 45 гвться записанная "единица. Число импульсов в серии равно числу разрядов регистра сдвига 4. За один цикл сдвига с выхода 16 поступает только один импульс нв элемент И 8 и соответственно.на50 счетчик 6, на выходе последнего сигнал не появляется. По...
Многоканальное устройство для подключения источников информации к общей магистрали
Номер патента: 684536
Опубликовано: 05.09.1979
Авторы: Буданова, Григорьев, Дубцов, Сячин
МПК: G06F 13/36, G06F 9/50
Метки: информации, источников, магистрали, многоканальное, общей, подключения
...элемента 5 является одним из условий выработки сигналакольцевого опроса в канале. Следовательно, только в одном канале можетбыть выработан сигнал кольцевого35опроса,На вход 22 поступают сигналы заявок на выход в магистраль от всех источников информации. На вход 19 поступает сигнал заявки на подключение отодного источника информации. Сигналкольцевого опроса вырабатывается генератором 10 при наличии сигнала заявок на входе 22 (третий вход генерато-ра) и сигнала на первом выходе перекпючательного элемента 5 (второй входгенератора).Сформированный триггером 7 сигналфиксации заявок через элемент ИЛИ 16поступает на элемент И 18 и одновременно по выходу 30 на вход 28 второгоканала 2. С входа 28 через открытыйэлемент И 17 и элемент ИЛИ 16...
Ячейка ассоциативной среды
Номер патента: 684537
Опубликовано: 05.09.1979
Автор: Пак
МПК: G06F 7/00
Метки: ассоциативной, среды, ячейка
...постоянная составляющая в дополнительном интеграторе 4 при постоянной времени интегратора Г ), являю щейся в данном случае кратковременной памятью интенсивности сигнала по данному входу ячейки, которым управляется коаффициент передачи сигнала по этому входу. В дополнительном сумматоре 6 с постояннойвремени заряда и разряда 1 (суммируются входные сигналы со всех входЬв ячей- . ки и через усилитель 7 поступают нв все алементы сравнения 3, последними выделяются каналы с максимальными сигналами, Таким образом, в элементе сравнения 3 срезается по амплитуде (уровню интенсивности) входной сигнал по каждому каналу в зависимости от общей интенсивности входного потока на всех входах ячейки, На сумматор 8 поступают сигналы с входов, где...
Устройство для извлечения корня третьей степени
Номер патента: 684538
Опубликовано: 05.09.1979
Авторы: Кравченко, Примиский, Франко, Цуканова
МПК: G06F 7/38
Метки: извлечения, корня, степени, третьей
...элементной базы позвоим ляет сделать устройство надежным и коМ- т пактным 5счетчика 10 и код К ф Я из счетчика 11, Этот же единичный потенцФл слевого выхода триггера 3 открываетмент И 5, на первый вход которого и.упают импульсы от генератора 6. Тревход алемента И 5 также открыт единным потенциалом с выхода схемы сравния 9, фиксирующей равенство кода Мззаписанного в регистре 7, и кода И = 3снимаемого с выходов счетчика 11,атом схема сравнения 9 настроена такобразом, что код, принимаемый со счечика 11, уменьшается в(т.е.схемасравнения имеет со стороны своих первыхвходов масштабирующий преобразователь),Таким образом на схеме сравнения реатпОно сравниваются код Ю и Н 2= 1 Я,Через открытый элемент И 5 от генератора,импульсов 6 и второй...
Устройство для логарифмирования чисел
Номер патента: 684539
Опубликовано: 05.09.1979
Автор: Примиский
МПК: G06F 7/38
Метки: логарифмирования, чисел
...того, предложенное устройствоне требует логических развязок междуразрядами входного счетчика, чтобы входные импульсы могли непосредственно попасть на вход любого разряда счетчика.Таким образом, предложенное устройствосущественно проще известных устройств.аналогичного назначения. 6845 Пятый, шестой, седьмой входные им 1пульсы не изменяют состояния .выходногосчетчика, так как возникающие ймпульсы55переноса с выходов триггеров 2 2 не,0 упроходят на выходной счетчик так какэлементы И 4 е, 41 закрыты нулевымипотенциаламис единичных выходов триг 3Первый импульс пеоебрасывает в состояние "1" триггер 2 , При этом выходной счетчик по-прежнему находится в состоянии "0", т,е, Ц 1=0.При приходе второго ймпульса триггер 2 переходит в состояние 0", и...
Устройство для извлечения квадратного корня
Номер патента: 684540
Опубликовано: 05.09.1979
Авторы: Гайдученко, Глотов, Трошина, Шахматов
МПК: G06F 7/38
Метки: извлечения, квадратного, корня
...т.д. На вторые входы двух младших разрядов сумматоров 5 всех50 столбцов матрицы по входным шинам 3 постоянно заносится "1", Б первом столбце матрицы осуществляется суммирование первого остатка подкоренного выражения, равного "0", который поступает на сумматор 5 по входным шинам 1 и дополнительный код величины 000;01 который поступает на сумматор 5 по входным шинам 4. Перенос старшего разря 40 4да сумматора 5 первого столбца матрицы записывается в старший разряд р.- гистра результата по выходной шине 10.Одновременно этот перенос поступает на первые входы элементов И 8 и через элемент НЕ 6 на вторые входы элементов И 7 второго столбца матрицы. На вторые входы элементов И 8 поступает второй остаток подкоренного выражения с выходов...
Устройство для суммирования двоично-десятичных кодов
Номер патента: 684542
Опубликовано: 05.09.1979
МПК: G06F 7/50
Метки: двоично-десятичных, кодов, суммирования
...чисел Х и55- скорректированный тетрадныйперенос.Сложение (признак 1 =О) двух двоич.но-десятичных тетрад чисел Х и 1 впрямом коде выполняется по правилам684842 ду. 8двоичной арифметики, в результате чего получается пятиразрядный двоичный код рс 1 ьсс 1 . Все возможные значения ко, дараЬсд, получаемые в результате сложения двух двоично-десятичных тетрад приведены в левой части таблицы в строках с 1-й по 20-ю. Максимальное значение кода раЬсд (10011) получается при сложении двух тетрад со значением "9" и имеющемся переносе из младшей тетрады, При значении кода раЬсд больше числа "9 нарушается двоично-десятичный код, поэтому необходима коррекция. Откорректированные значения результата - кодРЯЪСВ приведены в правой части таблицы в...
Многоканальное устройство приоритета
Номер патента: 684543
Опубликовано: 05.09.1979
Автор: Карп
МПК: G06F 9/50
Метки: многоканальное, приоритета
...канал содержит дополнительный эпемснт И-НЕ 20. 4Устройство работает следующим образом,, В исходном состоянии триггеры 16каналов 1-3 находятся в нупевом состоянии. Поэтому на выходе элементаИ-НЕ 20, а, значит, и на выходе 14устройства устанавливается разрешающий высокий уровень. Этот уровень, поступая в устройство управления (на чертеже не показано) блокирует поступление на вход 13 устройства сигнала опроса наличия прерывачий и разрешает йормирование сигнала выдачи команды.При этом по входам 4-6 устройствана импульсные входы элементов И 17каналов 1-3 поступают запросы от абонентов и в случайный промежуток времени устанавливают один или больше триггеров 16 канадов 1-3 в единичное состояние, После этого на выходе 14 устройства...
Устройство для прерывания программ
Номер патента: 684544
Опубликовано: 05.09.1979
Авторы: Левина, Мамыкин, Усвяцов
МПК: G06F 9/48
Метки: прерывания, программ
...вход которого ивдяется вторым входом устройства, второй вход третьего элемента И соединен с выходом триггераединичный вход которого является третьим входом устройства, а нулевой вход триггера соединен с выходом первого алемента задержки, вход которого подключен к выходу второго алемента задержки, вход которого подключен к выходу генератора, второй вход второго элемента И соединен с выходом второго элемента задержки, вход счетчика подключен к выходу второго алемента аадержки, а выход счетчика является вторым выходом устройства.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР М 443386, Я 06 Р 9/00, 1974.2. Авторское свидетельство СССР, % 421008, (3 06 Г 9/18, 1974. з 6845ключен к выходу...
Контролируемый сумматор с групповым переносом
Номер патента: 684545
Опубликовано: 05.09.1979
МПК: G06F 11/00
Метки: групповым, контролируемый, переносом, сумматор
...Этот же вывод справедлив и для тех случае, когда ошибка в переносе С вызвана неисправностью схемы. образования переноса С или С. Таким образом любая неисправность, которая вызывает ошибку в образовании переноса С (старшего переноса в цепи сквозного переноса), может быть необнаружена контролем по четности.Белью предлагаемого изобретения является повышение контролирующей способности сумматора по четности,Поставленная цель достигается тем что сумматор содержит в старшем раз 3 684 дом блока формирования сквозного переФноса (+ 1)-го разряда и с первым входом блока формирования поразрядной суммы с функциональной зависимостью от переноса (+ 4 )-го разряда 121К основному недостатку известного сумматора следует отнести невозможность...
