Номер патента: 619926

Опубликовано: 15.08.1978

Авторы: Карякин, Якимович

МПК: G06F 17/14, G06F 17/18

Метки: многоканальный, спектроанализатор

...входами соответствующих элементов .И, вто.рые входы которых соединены с выходомблока центрированияквантования, а третьи 25 входы соединены с третьим выходом генератора тактовых импульсов, первый выходкоторого подключен ко входу кольцевогокоммутатора, выходы которого соединеныс соответствующими входами первой грутфпы дещифраторов, каждого канала, входывторой группы которых соединены с выходами соответствующих алементов И блбка выбора длины реализации, выходы дешифратора каждого канала подключенык соответствующим входам, етеманта ИЛИ,, подключенным ко входу накопительногосчетчика.Известное устройство вычисляет оцевку спектральнойплотности в виде43)= - 2 3 -Й+и- кз 1244.н-- Х ео+лЯ, . 1 кгде-, коэффициент пропорциональности;Й -...

Номер патента: 620967

Опубликовано: 25.08.1978

Авторы: Архипов, Драницын, Прокофьева, Щербина

МПК: G06F 3/02

Метки: ввода, информации

...плоские контактные пружины 7, ограничительные упоры 8 перемещения клавиши 3. На изоляционном основании 4 закреплен один конец 9 подвижной плоской контактной пружины 6 другой свободный конец 10 которой выполнен в виде двуплечего рычага с углом между плечами 12 О и расположен над нео.подвижной пружиной 7. Расстояние отсвободного конца 10 подвижной пружины 6 до неподвижной пружины 7 меньше раостояния от неподвижной пружины 7 до вершины 11 плеч свободного конца 10 подвижной пружины 6.5Устройство работает следующим образом.При нажатии на одну из клавиш 3, установленных в отверстиях 2 корпуса 1, она перемещается в направлении изоляционного основания 4, При этом один конец клавиши 3 упирается в выступ 5 изоляционного основания 4, который...

Номер патента: 620970

Опубликовано: 25.08.1978

Авторы: Денисенко, Сигалов

МПК: G06F 3/14

Метки: алфавитноцифровой, информации, отображения, приемника, телевизионного, экране

...приемника информация хранится в блоке памяти ЦВМ. Часть ивформации, отображаемая в одной строке текста, переписывается в блок памяти 1 при этом регистр сдвига 3 используется в качестве буферного регистра; коды символовотображаемых в строке,иэ ЦВМ .поступают в регистр сдвига, откуда пере 1- писываются в соответствующие ячейки опока памяти 1 .После заполнения блока памяти 1 уст ройство переводится в режим отображения. Коды символов, в требуемой последовательности выбираются из блока памяти 1 и подаются на вход генератора символов 2, определяя в нем матрицусоответствующегосимвола. На управля 35 ющий вход генератора симвопов 2 поступает код номера строки растра, выбирающий в матрице символа строку элементов, соответствующую этой...

Номер патента: 620972

Опубликовано: 25.08.1978

Автор: Заровский

МПК: G06F 5/00, G11C 19/00, H03M 13/03 ...

Метки: влево, кодов, маллера, разрядов, рида, сдвига

...1 выход-го сумматора по модулю два подключен к вхоам, разрядов с, номерФ- ми (ф,2 и ),где(т" 0;2 -1), ьторого регистра, где в, к - характеристики кода Рида-Маллера.функциональная схема устройства сдвига влево на Р разрядов представлена на чертеже.Оно содержит первый регистр 1, второй регистр 2 и сумматоры по модулю два 3. Первые входы сумматоров по модулю два 3 подключены к выходу пер;с9. "ф.УФ,Уф162 О 97 вого разряда первого регистра 1. Второй вход 1-го (1-,2 Р ) сумматорапо модулю два 3 подключен к выходу разряда с номером ( л2-2+3.) первого регистра 1, а выход- к входамкр- разрядов с номерами ( +3 2второго регистра 2, где (3 = Оф 2 - 1).Устройство работает следующим образ омеПо сигналу Сдвиг содержимое кажьдого разряда с...

Номер патента: 620973

Опубликовано: 25.08.1978

Автор: Заровский

МПК: G06F 5/00, G11C 19/00, H03M 13/03 ...

Метки: вправо, кодов, маллера, разрядов, рида, сдвига

...чертеже дана функционапьная схемапредлагаемого устройства.Оно содержит первый регистр 1, второй регистр 2, сумматоры Э по модулю2, управнякпций вход устройства 4 сдви-га. Выход-го разряда ( 1 = 1 - 2 )И-ипервого регистра 1 подкпючен ко Ъходам разрядов второ регистра 2, имеющих номера с (1 2 - 2 . + 1) по 2 Р.Входы установки нупя первых 2 Р разрядов второго регистра 2 подкпючены куправляющему входу 4 устройства сдвцга. Первые входы всех сумматоровпо модупю два 3 подкпючены к выходу 2 Опервого разряда первого регистра 1.а ЯВторой вход-го ( 1 - 2 1" - 1)сумматора по модуню два 3 подкпюченк выходу (+ 1) - го разряда первогорегистра 1, а выход - ко вхдам разрядов второго регистра 2, имекнцих номера с ( 2 Р+ 1) по (2+ 2 Р 2 ).Устройство...

Номер патента: 620974

Опубликовано: 25.08.1978

Авторы: Будько, Дворников, Лосев

МПК: G06F 17/14

Метки: ортогонального, преобразования, уолшу

Номер патента: 620976

Опубликовано: 25.08.1978

Авторы: Боровиков, Димант, Недвига

МПК: G06F 7/02

Метки: п-двоичных, сравнения, чисел

...нвапементы И 4, 4,4 д поступаетс триггеров З, 3,Зп разрешающий потенциал. При подаче импульса сдви-га нв входную шину 10 устройства числав к(пьцевых сдвигвющих регистрах З,Зе,31 сдвигаются на одну позициюв сторону старших разрядов. При этомпрямой сигнал с выхода каждого регистра через элементы И 41, 4 41 паступает ыа выходы алементаИЛИ 7, на4выходе которого возникает сигнал, еслив сравниваемом разряде хотя бы одногоиз чисел имеется ф 1 ф. Этот сигнал пь.ступает на управляющие входы каждойсхемы сравнения 2, 2,2 п. Приэтом на выходе любой схемы сравнения2 е 2,21 возникает сигнал сбросасоответствующего триггера З, 3,Зв том случае, если информация в сравниваемом разряде данного кольцевого сдвигаюаего регистра 8 8,8 1 совпа-,дает с "Оф. С...

Номер патента: 620977

Опубликовано: 25.08.1978

Авторы: Титков, Федоров

МПК: G06F 7/02

Метки: сравнения, чисел

...чисел стф пусгнмой погрешностью йсгве провпдитЬнекоторой доневоэмакн о,елью изоб функционал ва путемчисел с то досгнга ройст 26 кодов Э сгве ин рого эп гьнм исные Изоорегение относится к обпастн автоматики и вычиспигепьной техники иможет быть использовано в юформвпионно измерительных системах н устройствах дискретной автоматики,Известно устройство дня сравнениячисел, содержащее элементы ИЛИ, НЕ,входные элементы И первого и второгочиспа, соединенные с поразрядньв.и элементами И дешнфрагора несаответсгвия и с эпеменгамн И анализирующейсвеово 111. Это тстройство ореавввввчено дпя работы с числами, редсгавпенными в параппепьном коде. Недостаткомустройства является его сложность,Наиболее близким техническим решением к предложенному явпяегся...

Номер патента: 620978

Опубликовано: 25.08.1978

Авторы: Алиев, Тургиев, Шейтман

МПК: G06F 7/38

Метки: возведения, квадрат, кода, число-импульсного

...элемент ИЛИ,10, счетчик результата 11, состоящийиз декад 12-15, элементы задержки 1621 к 17.78 3 6209Первоначально устройство устанавпивается в исходное состояние подачейсигнала на шину.Уст. Оф,Йискретная измеритепьная информацияв виде пачки импульсов поступает навход 1 устройства. Импульсы подсчитываются счетчиком 2, первая декада 3 которого выполнена так,что с приколом каждого импуньса на счетчике фиксируютсяпоследовательно возрастающие нечетныечисла (посне установки первого триггера в состояние "1 все последующие импупьсы поступают на второй триггер). Остальные декады - обычные,Каждый входной импуньс поступаетна элемент задержки 16, который эадер живает импульс на время, бопьп ее времени переходных процессов в счетчике, Яистробирует...

Номер патента: 620979

Опубликовано: 25.08.1978

Авторы: Боюн, Козлов, Третьяков

МПК: G06F 17/12, G06F 17/13

Метки: алгебраических, линейных, решения, систем, уравнений

Номер патента: 620981

Опубликовано: 25.08.1978

Авторы: Динкевич, Кан, Спиридонов

МПК: G06F 17/18

Метки: адаптивное, гистограмм, построения, распределений

...которого соедине О ны с выходами бпоков сравнения.Таким образом, в зависимости от реального положения экстремума проксходят как бы сдвиг в положенка счетчиков 1 более верхних групп. Следовательно, в результате анализа счетчики 1 соединяются, так, чтоих макснмаиьное чнспо бу. дет присоединено ко входу, но которому чаще нриходит сигнал. Это позволяет вдвое уменьаить (И груни счетчиков,35 ки 3 сравнения, регистр 4 положенияэкстремума, элемент ИЛИ 8,Устройство работает следующим образом. Перед началом работы в середину регистра 4 положения экстремума записывается единица, которая условно показывает, что экстремум находится посрединеинтервалаайаяиза. и входы всехюпочей 2 подсоединены к их правым выходам. На входы счетчиков 1 нижней группы...

Номер патента: 620982

Опубликовано: 25.08.1978

Авторы: Мушкин, Рабинович, Солнышков, Циприс

МПК: G06F 17/18, G06F 7/58, G06G 7/52 ...

Метки: многих, моделирования, переменных, случайных, функций

...соединен с управляющим входом эпемента И.На чертеже изображено описываемое,устройство.Оно состоит из формирователи 1 временного интервала, управ,.яемого генератора 2 белого шума, генераторов 3 и4 белого шума, амплитудного дискриминатора Вформирователя 6 импульсов,элемента И 7, интегратора 8, фильтров9 и 10, арифметического блока 11 формирователя 12 сигнала.Устройство работает следующим обрезом.Формирователь 1 временного интервала запускает. управляемый генератор 2 15белого шума, с выхода которого выдаеъся сигнал случайной формы на амплитудный дискриминатор д. Сигнал, превышающий опорный уровень, поступает на входформирователя 6 импульсов, формирующий 20прямоугольные импупьсы, скважность которых определяется значением...

Номер патента: 622070

Опубликовано: 30.08.1978

Автор: Абелян

МПК: G06F 1/02, G06F 17/10

Метки: генератор, функций, цифровой

...шины 14 и 15,Знак приращения функции з 1 дп(ЛР) на очередном интервале аппроксимации Т поступает на один из входов 10 первой группы и определяет режим работы счетчика 6 (сложение или вычитание). Другие информационные входы первой группы, подключенные к соответствующим установочным входам счетчика 6, служат для ввода начального значения функции Р(хо)Знак приращения аргумента з 1 дп(Лх) поступает на один из входов 12 третьей группы, определяя режим работы (сложение или вычитание) счетчика 7. Другие информационныс входы третьей группы, подключенные к соответствующим установочным входам счетчика 7, служат для ввода начального значения аргумента хо. Абсолютная величина приращения функции ЛР на заданном интервале аппроксимации поступает на...

Номер патента: 622071

Опубликовано: 30.08.1978

Авторы: Дабагян, Колодяжный, Органов, Рвачев

МПК: G06F 1/02, G06F 17/10

Метки: генератор, колоколообразной, функции, цифровой

...затем все разряды без одного старшего разряда (при 1=1), без двух старших(1=2) и так далее, что обеспечивает форм ир ова ни е р азн ости х - О.ррр; без и р именения вычитателя. Потенциалы, управляющие элементами И 2 первой группы,снимаются с выходов регистра 9. Первоначальное состояние этого регистра - 1 вовсех разрядах. Затем в соответствии с состоянием второго счетчика 11, определяющим значение переменной 1, происходит последовательный сброс первого, второго идругих разрядов регистра 9 в состояние О,Формирование произведений а(х -- О РР" р 1)" происходит последовательнона умножителе 7. Количество умноженийразности (х - О.ррг".Р,) самой на себя ина коэффициенты а, при данном фиксированномхарактеризуется величиной К которая...

Номер патента: 622073

Опубликовано: 30.08.1978

Авторы: Прибылов, Сабо

МПК: G06F 3/14

Метки: информации, отображения, трубки, цветной, экране, электроннолучевой

...масштаба изображения 6 и 7 поступают на координатные усилители 10 и 11, которые преобразуют входное напряжение в соответствующие токи, протекающие через катушки координатной отклоняющей системы 14.Через определенное время, достаточное для установления электронного луча в точку экрана с координатами, определяемыми кодами, записанными в регистрах 1 и 2, из ЭВМ на генератор знаков 5 поступает код знака. На выходах генератора знаков начинают формироваться напряжения горизонтальной и вертикальной развертки знака и сигнал подсвета знака. Сигнал подсвета знака усиливается видеоусилителем 16 и поступает на цветную ЭЛТ 17. Напряжения разверток знака через коммутаторы масштаба 8 и 9 поступают на входы знаковых усилителей 12 и 13,...

Номер патента: 622074

Опубликовано: 30.08.1978

Авторы: Карсунцев, Прибыловский, Терновский

МПК: G06F 3/14

Метки: информации, отображения

...9, носитель 10 изображения, конденсатор 11, фото- приемник 12 и видеоусилитель 13.Работает устройство следующим образом.Зеркальные барабаны 3 и 4, вращаясь с помощью электродвигателя 5 и редуктора 6 с разными скоростями во взаимно перпендикулярных плоскостях, создают два бегущих луча, один из которых остро сфокусирован оптической системой 9 и направлен на носитель 10 изображения, а второй, сколлимированный луч, - на экран 7. Первый луч, обегая изображение, модулируется по интенсивности перепадами плотности этого изображения. Модулированный свет через конденсор 11 фотоприемником 12 и через видеоусилитель 13 передается в форме видеосигнала на экран, где воссоздает изображение на экране в увеличенном масштабе и с повышенной...

Номер патента: 622077

Опубликовано: 30.08.1978

Авторы: Дергачев, Елисеева, Лысенко, Попов, Скибенко

МПК: G06F 7/00

Метки: логический, многофугкциональный, модуль

...по двенадцатый элементов И соединены со входами пятого элемента ИЛИ, выход которого подключен ко второму входу элемента равнозначность, подключенного своим выходом ко второму входу тринадцатого элемента И, выход четвертого элемента ИЛИ соединен со вторым входом четырнадцатого элемента И, входы шестого элемента ИЛИ соединены с выходами тринадцатого и четырнадцатого элементов И, выход шестого элемента ИЛИ соединен с выходом модуля,Схема предлагаемого модуля представлена на чертеже,Он содержит входы 1, 2, 3, 4, 5, 6 и 7, модуль 8, описанный в основном авт. св.,Настройка входов многофункционального модуля Вид реализуемой бесповторной булевой функцииМ и/и Хз Хз Хз 1 2 3 4 5 6 7 8 9 10 0 0 0 0 0 0 0 Хз 1 0 Хз 0 ХзХз Хз Хз Хз Хз Хз Хз Х 4 Х...

Номер патента: 622078

Опубликовано: 30.08.1978

Авторы: Веселый, Селиванов, Скибенко

МПК: G06F 7/04

Метки: двоичных, сравнения, чисел

...., 1 п) - элементИ 3, элементы ИЛИ 4, 5. Каждая ячейкаимеет входные шины прямого 6 и инверсного 7 значения кода соответствующего разряда и выходные шины 8.Работает устройство следующим образом.При реализации функции сравнения двухчисел пусть сравниваются два двоичных числа Л и В, где А=аь аг, , аВ=Ьь Ьг, "., 15Ь. На входные шины 6 и 7 ячейки 1, поступают соответственно сигналы Ь 1 и аь наразрядные шины 6 и 7 ячейки 1, - сигналыЬг и а, , на разрядные шины 6 и 7 ячейки1 п - Ьи а. Тогда на выходной шине 820ячейки 1 реализуется функцияС,=- а,Ь, х/ а,Ь, (а, / Ь,) х/ 1 аЬМ)( (а, Х/Ь)(а,Х/Ь) (ап 1/Ьп 1),что соответствует функции сравнения двухи-разрядных двоичных чисел.В случае если А)В, то вырабатываетсянулевой сигнал (с=О), а если А(В...

Номер патента: 622079

Опубликовано: 30.08.1978

Авторы: Заика, Калатинец, Кобылинский, Сабадаш

МПК: G06F 7/38

Метки: информации, параллельного, сдвига

...параллельного сдвига информации представлена на чертеже,Оно содержит элементы И 1 - 16, ИЛИ 17 - 24 первого яруса, элементы И 25 - 40, ИЛИ 41 - 48 второго яруса, элементы И 49 - 64, ИЛИ 65 - 72 третьего яруса, информационные входы 73 - 80, выходы 81 - 88, первый инверсный 89 и прямой 90 управляющие входы, второй инверсный 91 и прямой 92 управляющие входы, третий инверсный 93 и прямой 94 управляющие входы,Устройство для параллельного сдвига информации работает следующим образом.Входная информация со входов 73 - 80 в зависимости от управляющего сигнала на шинах 89, 90 передается на выходы элементов ИЛИ 17 - 24 без сдвига или со сдвигом вправо (на чертеже вниз) на один разряд, причем при сдвиге значение старшего (знакового) разряда со входа...

Номер патента: 622080

Опубликовано: 30.08.1978

Авторы: Герман, Мархасин, Потапов, Соборов

МПК: G06F 7/50

Метки: импульсных, сигналов, суммирования, частот

...времени на выходе устройства появляется импульс выходной частоты, а на выходе элемента Иедактор И, Грузова аказ 1465/7 Изд. Мо 572 Т НПО Государственного комитета Сове по делам изобретений и о 113035, Москва, Ж, Раушскаираж 799а Министров СССРкрытийя наб., д, 4/5 одписно ппография, пр, Сапунова, 2 2 - импульс совпадения, который поступает на единичньй вход триггера 4, устанавливая его в единичное состояние. Тем самым разрешается прохождение импульса выходной частоты в генератора 5, появившегося после импульса совпадения, через элемент И 7 на вход элемента ИЛИ 1.Этот же импульс выходной частоты генератора 5, поступающий через элемент И 3 на нулевой вход триггера 4, устанавливает его в нулевое состояние, тем самым осуществляя запрет...

Номер патента: 622081

Опубликовано: 30.08.1978

Авторы: Власов, Ляндрес, Машуков

МПК: G06F 7/52

Метки: деления, последовательностей, частотноимпульсных

...второй триггер, первый вход которого подключен к выходупервого элемента И, второй вход - к выходу первого триггера, а выход ко входу блока выделения постоянной составляющей. На фиг. 1 представлена структурная схема предлагаемого устройства; на фиг. 2 - временные диаграммы. Устройство содержит последовательно включенные элементы И 1, первый делитель частоты 2 с коэффициентом деления Кь триггеры 3 и 4, блок 5 выделения постоянной составляющей и второй делитель частоты 6 с коэффициентом деления Кз.Сигналы частотно-импульсной информации Г,(1) и Гз(1) непрерывно поступают на входы делителей 2 и 6 соответственно, причем информация Р(1) поступает через элемент И 1, управляемый выходными сигналами триггера 3. На входе триггера 3 появляются...

Номер патента: 622082

Опубликовано: 30.08.1978

Автор: Друз

МПК: G06F 9/00

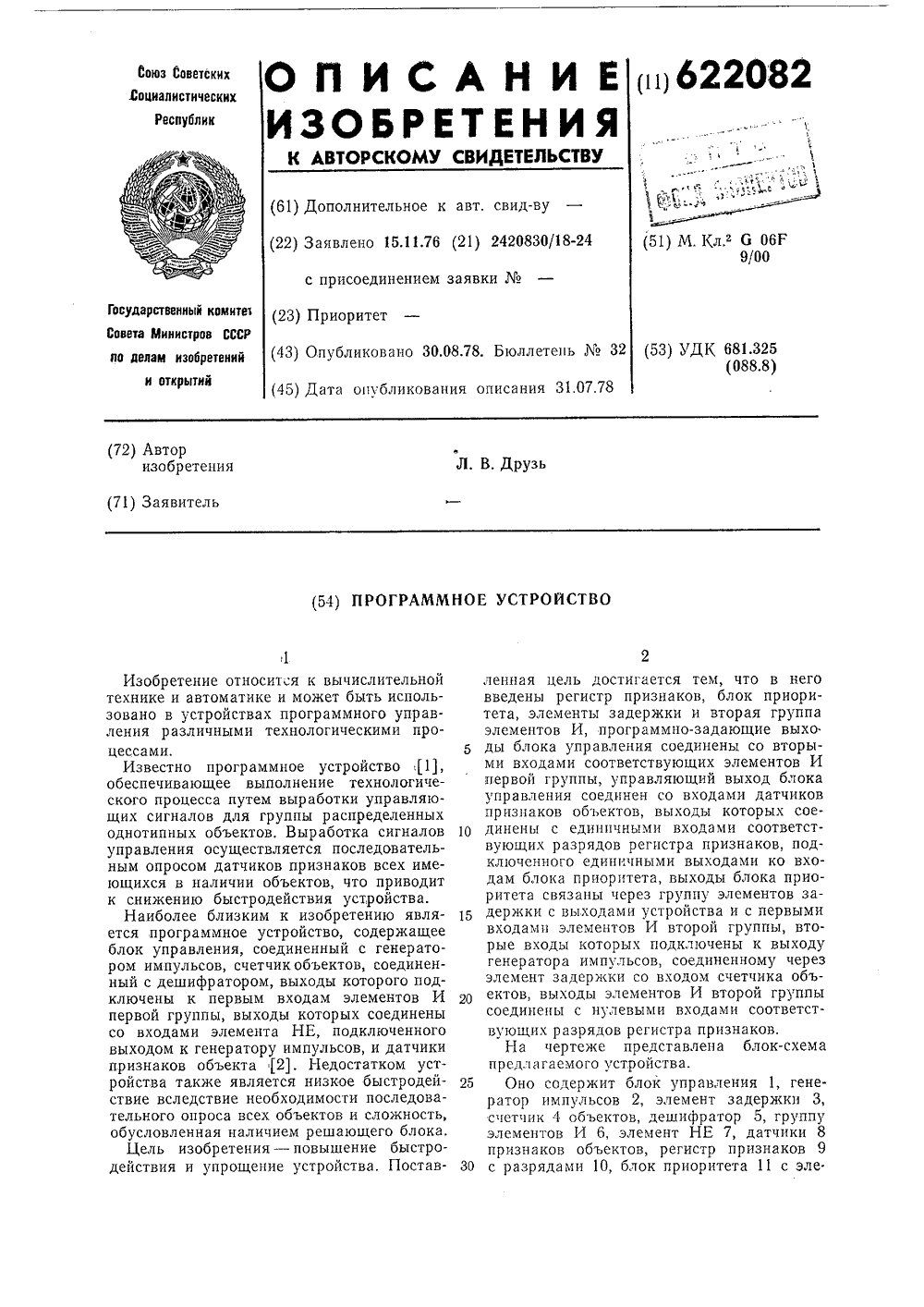

Метки: программное

...10 параллельно выдаются сигналы на входы блока приоритета 11. Блок 11 обеспечивает на своих выходах приоритетное распределение входных сигналов с помощью элементов НЕ 12 и элементов ИЛИ 13, причем каждый предыдущий входной сигнал через соответствующие элементы ИЛИ 13 задействует те элементы запрета 12, которые включены в выходные цепи всех последующих входных сигналов. Таким образом, блок приоритета 11 формирует сигнал только на одном из выходов, соответствующем входному сигналу с наивысшим приоритетом. Указанный выходной сигнал блока 11 через соответствующий элемент задержки 14 поступает на один из выходов устройства и далее на исполнительный элемент соответствующего объекта, который задействуется. Кроме того, сигнал с блока 11...

Номер патента: 622083

Опубликовано: 30.08.1978

Автор: Вершков

МПК: G06F 9/00

Метки: команд, формирования

...и дополнительный 11 выходы устройства,Работает устройство следующим образом.В исходном положении триггер 4 находится в нулевом состоянии, при котором на .его единичном выходе имеет место низкий (закрывающий) потенциал, а на нулевом выходе - нулевой (открывающий) потенциал. Соответственно элемент И 8 закрыт, на входе элемента НЕ 6 с выхода блока 5 интегрирования поддерживается нулевой потенциал, а на выходе элемента НЕ 6 - низкий (закрывающий) потенциал. Элемент И 7 закрыт и не пропускает на свой выход тактовые импульсы, которые с входа 9 постоянно поступают на его второй вход.При приеме в регистр 1 команд операции управления, которая в данном устройстве является размножаемой, на выходе блока 3 управления командами вырабатывается...

Номер патента: 622084

Опубликовано: 30.08.1978

Автор: Аршанский

МПК: G06F 11/07, G06F 9/50

Метки: приоритетное

...блока 5.Триггер 4 представляет собой 1 Э-триггер с двумя входами Л, объединенными по логике И. Управляющий вход триггера 4 (вход С триггера) соединен с вторым входом 9 устройства (сигнал Запись маски), установочный вход триггера 4 (вход В) - с второй группой входов 10, один вход Я - с третьим входом 11 устройства (Сброс маски), другой с выходом блока 5. Прямой выход триггера 4 подключен к выходу группы выходов 12 устройства.Работает устройство следующим образом.Регистр маски устанавливается в исходное состояние управляющей программой, для чего по входам группы входов 10 из запоминающего устройства (ЗУ) вычислительной системы выводится параллельный код и одновременно по входу 9 подается сигнал Запись маски. При этом в определенной...

Номер патента: 622085

Опубликовано: 30.08.1978

Автор: Кравец

МПК: G06F 11/08

Метки: кода

...соответствующий выход порогового блока 1, в отличие от всех последующих единиц этого кода.Аналогичным образом функционирует пороговый блок 2, поскольку он имеет одинаковую с пороговым блоком 1 структуру и отличается от него лишь на единицу меньшим числом входов и выходов.Пусть на вход устройства для контроля кода 2 из и подается правильная кодовая комбинация (Хь Х , Х), т. е. комбинация, содержащая единицы в двух позициях, а нули - в (гг - 2) =Х позициях. Все оситальные 2"кодовые комбинации2 (и - 2)являются неправильными. При этом в пороговом блоке 1 возбужденным оказывается только один из выходов группы элементов И 5, в пороговом блоке 2 все выходы группы элементов И 8 находятся в невозбужденном (нулевом) состоянии. В этом случае сигнал...

Номер патента: 622086

Опубликовано: 30.08.1978

Авторы: Городний, Карый, Корнейчук, Марковский, Севериновский

МПК: G06F 11/08

Метки: кодирования

...устройства и считывается по входу 5 на регистр 4 прямого кода, На выходах схемы 6 сравнения сигнал 1 появляется в тех разрядах, в которых отсутствует совпадение кода ишрормационного регистра 1 и регистра 4. Таким образом, сигнал 1 формируется на выходе элемента ИЛИ 7 в случае наличия искажающего слово отказа ячейки. Если искажающий слово отказ имеет место, в определенный разряд контрольного регистра 8 записывается 1 и разрешающий сигнал подается на элементы И 9, В результате информационное слово инвертируется элементами НЕ 13 и поступает на выход 14 устройства и на блок 15 сумматоров по модулю два, где инверсный код слова, неискаженный отказами ячейки, кодируется в соответствии с кодом Хамминга, и контрольное слово записывается в...

Номер патента: 622087

Опубликовано: 30.08.1978

Авторы: Боюн, Козлов, Скорик

МПК: G06F 17/10, G06F 7/548

Метки: вычислитель, косинуса, синуса, функций, цифровой

...выходы которого подключены соответственно к управляющим входам элсментов И групп 3, 4 и 5 и к третьему входу сумматора 2.В исходном состоянии содержимое регистра 1 равно значению функции для начального значения аргумента (хо), а содержимое сумматора 2 - значению функции для последующего значения аргумента (хо+Ь), где Ь - шаг изменения аргумента. Так, например, при воспроизведении синуса с шагом Ь=0,1 в регистр 1 заносится значение з 1 п 0=0, а в сумматор 2 - значение яп 0,1=0,0998. При воспроизведении функции косинуса в регистр 1 и сумматор 2 заносятся соответственно значения соз 0= 1 и соз 0,1=0,995.При поступлении на вход 7 импульса блок 6 по четвертому выходу выдает сигнал сдвига содержимого сумматора 2 (у;) на один разряд влево, что...

Номер патента: 622088

Опубликовано: 30.08.1978

Авторы: Девдариани, Елфимов, Одишария

МПК: G06F 17/10

Метки: линеаризации, цифровой

...подключенных вторыми входами к соответствующим выходам программного блока 7. Выходы элементов И 6 связаны с входами элемента ИЛИ 8, выход элемента ИЛИ 8 - со счетными входами счетчика 2 и второго счетчика 9. Выходы счетчика 9 соединены с входами программного блока 7, Входы младших разрядов счетчика 5 подключены к выходам элементов И 10 второй дополнительной группы, соединенных первыми входами с выходом элемента И 11, а входы элемента И 11 - к выходу генератора 12 импульсов и выходу триггера 13, первый вход которого соединен с входом запуска устройства, а второй вход в с выходом блока 4 сравнения кодов. Вторые входы элементов И 3 и И 10, а также входы управления реверсом счетчика 2 подключены к соответствующим выходам программного...

Номер патента: 622089

Опубликовано: 30.08.1978

Автор: Ковнацкий

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, радемахера, спектра

...во второй, а в первый регистр записывается число, соответствующее значению функции- и снова сдвигается на 1 разрядов т8вправо. В последующий момент времени 1= - число из второго регистра 2 перенот4сится в третий, из первого во второй, а в первый регистр 2 сдвига записывается но/Твое значение функции- ). Таким обра 4)зом, в регистрах 2 фиксируются значенияфункции деленные.на Т,С выходов регистров 2 значения функции подаются попарно на вычитатели 3, на выходе которых формируются приведенные разности первого порядка 30 35 40 45 50 55 60 В сумматорах-вычитателях 4 первой группы вычисляются величины5+55, 55, +55, + 5(1) 5, - з 5 з - 5 ф 5 з - 5 зф 57 - 5 з (2) Числа (1) поступают попарно на сумматоры-вычитатели 4 второй группы, а числа (2)...

Номер патента: 622091

Опубликовано: 30.08.1978

Авторы: Живилов, Попенко, Прянишников, Утин

МПК: G06F 17/18

Метки: анализа, процессов, случайных
