Термопривод

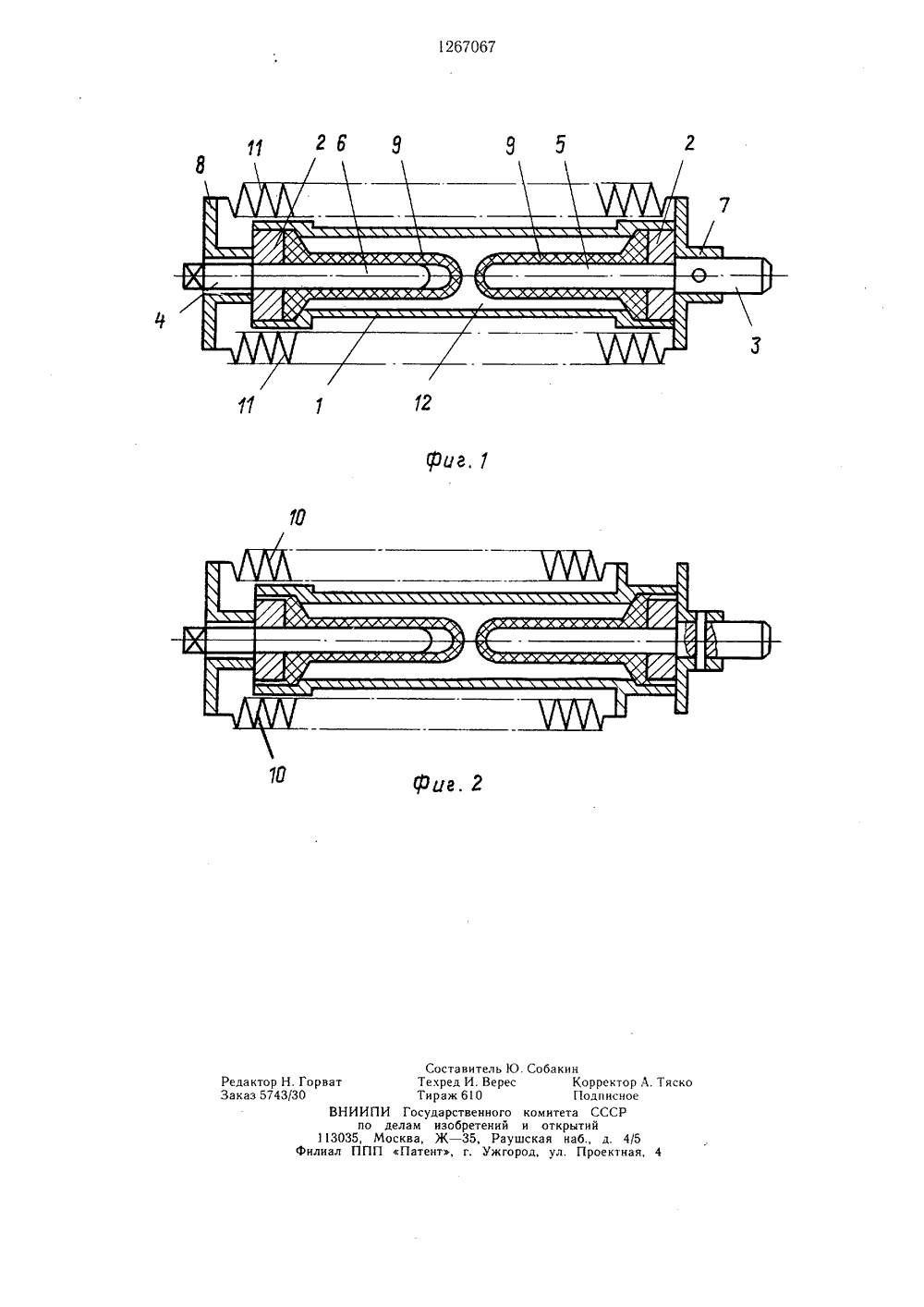

СОЮЗ СОВКТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ( СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(5) Изобретение относится к технике терморегулирования и может быть использовано как привод управления положением регулирующих органов в системах воздушного и жидкостного охлаждения. Термопривод содержит корпус, крышки, исполнительный орган и узел защиты, выполненные в виде.ЯО 1267067 А 1 цр 4 Р 15 В 15/00, б 05 0 23/02, б 01 К 5/32 плунжеров с упорами, трубчатые упругие уплотнительные элементы, пружины, рабочую полость, заполненную термореактивным веществом. Термопривод позволяет улучшить эксплуатационные характеристики путем обеспечения возможности регулирования настройки термопривода на требуемый диапазон рабочих температур, что достигается с помощью размещения плунжера защиты в трубчатом упругом уплотнительном элементе с возможностью перемещения относительно упора, связанного с пружиной, а также тем, что пружины выполнены в виде пружин растяжения, расположенных с наружной стороны корпуса, при этом, по крайней мере, одна из пружин связана с упором плунжера узла защиты и корпусом, а другая - с упором плунжера исполнительного органа и упором узла защиты. 1 з,п. ф-лы, 2 ил.5 10 5 20 Формула изобретения Изобретение относится к терморегулированию и может быть использовано как привод управления положением регулирующих органов в системах воздушного и жидкостного охлаждения.Целью изобретения является улучшение эксплуата ционных характеристик путем обеспечения возможности регулирования настройки термопривода на требуемый диапазон рабочих температур.На фиг. 1 и 2 представлены продольные разрезы в двух взаимно перпендикулярных полостях предложенного устройства. Термопривод содержит корпус 1, крышки 2, исполнительный орган 3 и узел 4 защиты, выполненные в виде плунжеров 5 и 6 с упорами 7 и 8, трубчатые, упругие, уплотнительные элементы 9, пружины 10 и 11, рабочую полость 12, заполненную термореактивным веществом.Термопривод работает следующим образом.При повышении температуры термостатируемой среды, в которой расположен термопривод, повышается температура корпуса 1 термопривода и температура термореактивного вещества в рабочей полости 12. Термореактивное вещество расширяется и в рабочей полости 12 повышается давление. Трубчатые уплотнительные элементы 9 поджимаются к плунжерам 5 и 6, передавая им давление, которое стремится выдавить плунжеры из рабочей полости 12. Ввиду того, что плунжер 6 дополнительно подпружинен к корпусу 1 пружиной 10, то первым перемещается плунжер 5 с упором 7 исполнительного органа 3, преодолевая усилие от пружины 11 и перемещая регулирующий орган (заслонку, жалюзи, клапан) в системах воздушного или жидкостного охлаждения до положения, обеспечивающего в системе установку требуемой температуры.Для исключения возможности выхода из строя термопривода, когда исполнительный орган застопорен, а температура и давление термореактивного вещества повышается, перемещается плунжер 6 с упором 8 узла 4 защиты, увеличивается объем рабочей полости 12 и тем самым исключается рост давления до величины разрушения термопривода,При понижении температуры термостатируемой среды плунжер 5 перемещается в 25 30 35 40 45 сторону рабочей полости 12 под действием пружины 11 только после возврата пружинами 11 и 12 плунжера 6 в исходное положение, до взаимодействия упора 8 с крышкой 2.Регулирование настройки термопривода на температуру, соответствующую начальному перемещению исполнительного органа 3, осуществляется установкой положения плунжера 6 узла 4 защиты в трубчатом уплотнительном элементе 9 за счет возможности перемещения плунжера 6 относительно упора 8 с помощью, например, выполнения кинематической связи между плунжером 6 и упором 8 в виде резьбовой нары,Наличие средств регулировки термопривода позволяет производить настройку его в процессе эксплуатациитем самым обеспечивая улучшение эксплуатационных характеристик. 1. Термопривод, содержащий корпус, крышки, соединенные с корпусом, исполнительный орган и узел защиты, выполненный в виде плунжеров, расположенных оппозитно друг к другу и проходящих через крышки в рабочую полость, образованную стенкой внутренней расточки корпуса и крышками и заполненную термореактивным веществом, причем плунжеры подпружинены в сторону рабочей полости и снабжены упорами, расположенными на цилиндрической поверхности плунжеров и имеющими возможность взаимодействия с наружной поверхностью крышки, отличающийся тем, что, с целью улучшения эксплуатационных характеристик путем обеспечения возможности регулирования настройки термопривода на требуемый диапазон рабочих температур, плунжер узла защиты размещен в трубчатом упругом уплотнительном элементе с возможностью перемещения относительно упора, при этом пружина связана с упором.2. Термопривод по п. 1, отличающийся тем, что пружины выполнены в виде пружин растяжения, расположенных с наружной стороны корпуса, при этом, по крайней мере, одна из пружин связана с упором плунжера узла защиты и корпусом, а другая - с упором плунжера исполнительного органа и упором узла защиты.1267067 7 иг. 0 иг. 2 Составитель Ю. Соба т Техред И. Верес Тираж 610 НИИПИ Государственного комит ло делам изобретений и от 35, Москва, Ж - 35, Раушская ППП сПатент, г. Ужгород, у
