Голубенко

Номер патента: 1780291

Опубликовано: 10.10.1995

Авторы: Голубенко, Зайцева, Комова, Пашаян, Хахин, Цевелев

МПК: C07C 51/41

Метки: кислого, малеиновокислого, натрия, тригидрата

СПОСОБ ПОЛУЧЕНИЯ НАТРИЯ МАЛЕИНОВОКИСЛОГО КИСЛОГО ТРИГИДРАТА взаимодействием малеиновой кислоты и натрийсодержащего соединения в воде, отличающийся тем, что, с целью упрощения процесса и повышения выхода целевого продукта, в качестве источника малеиновой кислоты используют сточные воды производства малеинового ангидрида или сточные воды производства фталевого ангидрида, осветленные хлором, с содержанием малеиновой кислоты 20 31% а в качестве натрийсодержащего соединения используют сточные воды производства резорцина или сульфита натрия с содержанием соли натрия 12 25% и процесс проводят при рН 2,5 4,5 и 15 20oС.

Номер патента: 1834139

Опубликовано: 30.04.1995

Авторы: Голубенко, Исаенко, Лозовская, Мойсов

МПК: B23K 35/368

Метки: низколегированных, порошковая, проволока, сварки, сталей, углеродистых

...1,8 мм трубчатой конструкции с коэффициентом заполнения 20%.Для изготовления проволоки использовали ленту марки 08 кп размером 0,5 х 10 мм, Испытание проволок на скорость и возможность сварки во всех пространственных положениях выполнено на пластинах из стали ВСтЗсп по ГОСТ 380-71. Скорость сварки определяли при сварке тавровых соединений толщиной 10 мм (катет шва 4 мм), Сварка во всех пространственных положениях выполнена на пластинах толщиной 20 мм в соответствии с требованиями ГОСТ 26271- 84 "Проволока порошковая для дуговой сварки углеродистых и низколегированных сталей".При сварке образцов использовали источник питания дуги ПСГи сварочный полуавтомат ПДО. Сварку в вертикальном и потолочном положениях выполняли за три прохода...

Номер патента: 1702590

Опубликовано: 27.03.1995

Авторы: Бойченко, Будак, Голубенко, Гуйтур, Свистунов, Щекин

МПК: B22D 29/00

Метки: электрогидравлической

СПОСОБ ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ ОЧИСТКИ ИЗДЕЛИЙ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ.1. Способ электрогидравлической очистки изделий, преимущественно электровакуумных и электронно-оптических систем от неметаллических частей, включающий укладку систем в контейнер, размещение тоководов у их поверхности, погружение контейнера в рабочую жидкость и очистку воздействием электрогидравлических разрядов с одновременным перемещением токоподводов вдоль систем, отличающийся тем, что, с целью повышения эффективности и качества очистки, очистку ведут в режиме обращенного разряда, при этом напряжение между тоководами составляет 10-15 кВ, а частота следования разрядов 2-10 Гц.2. Устройство для электрогидравлической очистки изделий, преимущественно...

Номер патента: 1648020

Опубликовано: 15.10.1994

Авторы: Барабаш, Голубенко

МПК: B64D 1/22

Метки: вертолетами, груза, монтажа, транспортирования

УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ И МОНТАЖА ГРУЗА ВЕРТОЛЕТАМИ, содержащее подвесные системы вертолетов, распорный элемент, выполненный в виде жесткой балки, грузовой трос, взаимодействующий с концами распорного элемента, узел подвески груза, состоящий из обоймы и блока, причем грузовой трос взаимодействует с блоком узла подвески груза, отличающееся тем, что, с целью повышения эффективности устройства и безопасности проведения полетов, оно снабжено дополнительными блоками, установленными на концах распорного элемента, и двумя дополнительными тросами, одни концы которых прикреплены к распорному элементу, другие - к узлу подвески груза, а концы грузового троса, взаимодействующего с дополнительными блоками, прикреплены к подвесным системам...

Номер патента: 1663886

Опубликовано: 15.07.1994

Авторы: Барабаш, Голубенко, Сумовский

МПК: B64D 1/22

Метки: вертолетами, внешней, груза, подвеске, транспортирования

УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ГРУЗА ВЕРТОЛЕТАМИ НА ВНЕШНЕЙ ПОДВЕСКЕ, содержащее подвесные системы вертолетов, распорный элемент, выполненный в виде балки, к концам которого прикреплены концы грузового троса, а на расстоянии от точек крепления концов грузового троса на балке размещены узлы крепления по одному с каждой стороны тросов подвесных систем вертолетов и узел подвески груза, закрепленный на грузовом тросе, отличающееся тем, что, с целью повышения весовой отдачи устройства за счет снижения массы элементов конструкции устройства, оно снабжено дополнительными тросами, а распорный элемент выполнен из двух или трех частей, связанных друг с другом посредством шарниров, к которым прикреплены дополнительные тросы, другие концы которых...

Номер патента: 1830521

Опубликовано: 30.07.1993

Авторы: Асанов, Бочкарев, Голубенко

МПК: G05D 9/02

Метки: воды, уровня

...перемещения патрубка 20 по направляющему патрубку 22 с трубопроводом 23. При этом вентиль 27 закрыт, что обеспечивает разгрузку надмембранной полости 24 мембранной управляющей камеры 3 и пропуск воды через расходное отверстие 7 полным сечением, Таким образам, после настройки открывают вентиль 27 до упора, а вентиль 26 настраивают так, чтобы вода из емкости 13 через телескопические патрубки 20 и 22 и через трубопровод 23 поступила в надмембранную полость 24, При превышении необходимого уровня (минимального) воды в верхнем бьефе канала 1 поплавок 14 поднимается вверх и переводит рычаг 17 с запорным органом 28 в положение "Закрыто".5 Запорный клапан 6 открывается (так какнадмембранная полость 24 разгружена от давления воды), и...

Номер патента: 1830520

Опубликовано: 30.07.1993

Автор: Голубенко

МПК: G05D 9/02

Метки: бьефа, водовыпуск, нижнего, регулятор, уровня

...16 приоткроет трубы выходной торец коленчатого патрубка 15, и тем самым происходит поступление воды через водо- выпуск 1, обеспечивая большой сток воды, При заполнении нижнего бьефа 27 до расчетной отметки водой поплавок-клапан 16 выплывает и перекрывает выходной торец патрубка 15, вследствие чего прекращается выпуск воды из полости 5, что вызывает повышение давления (пунктирная линия) в ней иэ-эа притока воды через трубу 10, Но так как рабочая площадь мембранной камеры 5 сверху больше, чем снизу на клапан 8, потому что рабочая площадь клапана 8 снизу равна площади поперечного сечения расходного отверстия 9, то мембрана 6 через жесткий центр перемещает шток 7 с клапа-. ном 8 вниз и закрывает расходное отверстие 9. Поступление воды в...

Номер патента: 1824277

Опубликовано: 30.06.1993

Авторы: Богаевский, Голубенко, Курасов, Мойсов, Петров, Прикипелов, Соловьев

МПК: B23K 35/368

Метки: наплавки, порошковая, проволока

...0,5 х 12 мм по ГОСТ 503-81. Испытание проволок на характер отделяемости шлаковой корки от наплавки выполнен 10на пластинах размером 350 х 2 бх 200 мм, Принаплавке образцов использовали источникпитания дуги ВДУ - 506 и сварочный полуавтомат типа ПДО. Сварка выполняласьна токах 300-400 а. 15Сравнительные испытания по отделимости шлаковой корки определяли по следующей методике, На пластины наплавляливалики предлагаемой порошковой проволокой, 20После выполнения наплавок на специальной установке, пуансоном, поперек наплавок. пластину изгибали на угол 60+ 5 о,Характер отделимости шлаковой коркиопределяли по площади наплавки, свободной от шлака, образовавшейся после изгибапластины.Иэ табл,2 видно, что при высоких показателях физических...

Номер патента: 1822675

Опубликовано: 23.06.1993

Авторы: Асанов, Голубенко

МПК: A01G 25/00

Метки: водовыпусков, закрытых, клапан, оросительных, предохранительный, систем

...и, соответственно, в корпусе 1 нет, Шаровой клапан 5 находится на дне стакана 4, При подаче воды в поливной тру 5 10 15 бопровод, и далее в корпус 1 устройства вода заполняет последний, по мере повышения напора вытесняет иэ него воздух через перфорированную крышку 3 в кольцевую полость вантуэа 10, при этом шаровой клапан 5 находится в спокойном положении, так как основная масса воздуха не поступает на шаровой клапан 5, что обеспечивает свободный выход воздуха через выпускное отверстие 8 вантуза, т.е. наличие кольцевого свободного пространства между станками вантуэа 10 и стакана 4 позволяет уменьшить сопротивление и облегчить егоработу, После прохождения основной массы воздуха вода поступает также в полостьвантуза 10 и через впускные...

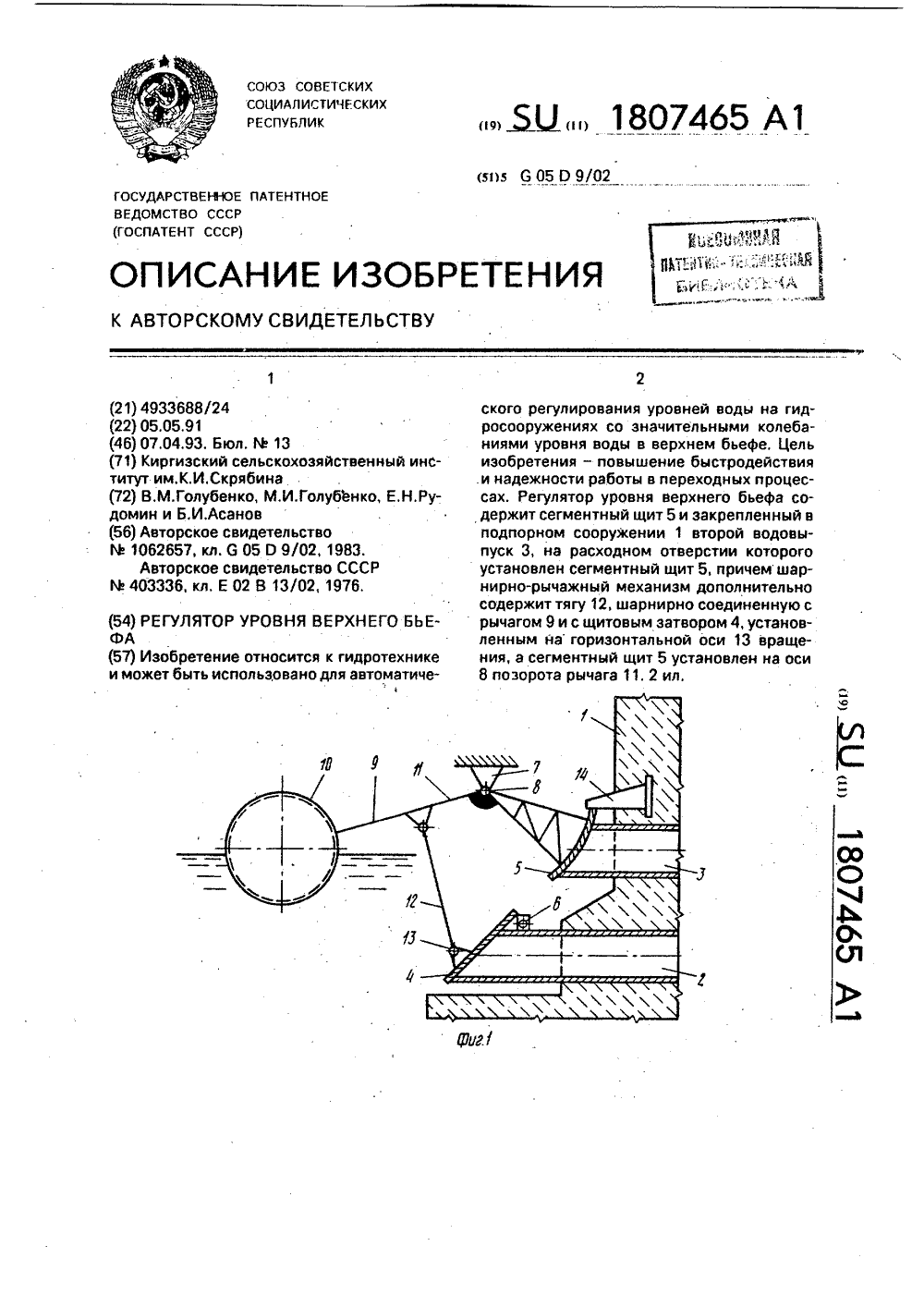

Номер патента: 1807465

Опубликовано: 07.04.1993

Авторы: Асанов, Голубенко, Рудомин

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...25щения с сегментным щитом 5 и тяги 12 через.шарниры 13 с щитовым затвором 4. Крометого, регулятор содержит упор (ограничитель) 14 поворота сегментного щита 5, Причем конструктивные. параметры всех 30элементов регулятора могут быть различныв исполнении.Регулятор работает следующим образом.В момент когда уровень воды в верхнем 35бьефе находится ниже заданной отметки,щитовой затвор 4 и сегментный щит 5 поддействием веса поплавка 10 и щитового затвора 4 находятся вположении закрытия(фиг,1). При этом благодаря наличию ограниэителя 14, сегментный щит 5 не можетподняться выше второго водовыпуска 3, ирасходное отверстие остается закрытым,соответственно обеспечивается плотное прилегание щитового затвора 4 к водовыпуску 2, а поплавок 10...

Номер патента: 1801827

Опубликовано: 15.03.1993

Авторы: Голубенко, Горбунов, Кашура, Кудла, Михайлов, Могила

МПК: B61C 15/10

Метки: локомотива, песочницы, форсунка

...скольжения, Датчикискольжения 10 колесных пар являются источниками тока 11 и 12 для различных колесных пар (в данном случае для двух осей).Сигнал 11 и 12 вычитаются в суммирующемустройстве 11 и затем через усилитель 12результирующий сигнал 13 посредством,например, сердечника электромагнитнойкатушки может управлять величиной открытия или закрытия электромагнитного вентиля.После включения песочницы сжатыйвоздух подается в форсунку 1 по каналам 6и 8, Часть этого воздуха поступает черезперепускной канал 7 и разрыхляет песок врыхлительной полости 2. В зависимости отвеличины скорости скольжения колесныхпар регулируется величина открытия электромагнитного вентиля. При малых скоростях скольжения вентиль 9 полностьюоткрыт. В этом случае часть...

Номер патента: 1796435

Опубликовано: 23.02.1993

Авторы: Голубенко, Крымский

МПК: B24C 5/04

Метки: пневмоабразивной

...окружающим ее газом независимо от соседних струек, то общее относительное насыщение пневмаструи по фронту суспенэией получается больше, если бы подача суспензии происходила через один осевой патрубок, име 1 ощий такую же площадь поперечного сечения, иэ-за пониженной турбулентности,Р газообразного энергоносителя, а т л и ч а ющ е е с я тем, что, с целью повышения эффективности обработки, устройство снабжено полыми стержнями, установленными в отверстиях распылителя, расположенными в зоне подвода энергоносителя из условия образования зазоров между их стенками,Составитель Р.КондратьеваТехред М.Моргентал Корректор Редактор Т.Ивано на 620 Тираж П НИИПИ Государственного комитета по изобретениям 113035, Москва, Ж, Раушская наГагарина, 101...

Номер патента: 1794519

Опубликовано: 15.02.1993

Авторы: Богачев, Голубенко, Дорофеев, Николаевский, Осокин, Тукмачев, Шарапов

МПК: B21B 39/02

Метки: прокатного, слитковоз, стана

...установленную с возможностью поворота вокруг горизонтальных осей, закрепленных на корпусе и имеющую вырезы в опорнойстенке для укладывания люльки на рольганг, а также установленные на осях поворота люльки копирные рычаги с роликами на нижних концах, приемная люлька выполнена в виде горизонтальной с боковыми стенками платформы, покоящейся при помощи шарниров на четырех вертикальных, сво бодно сидящих на закрепленных в корпусе осях параллельных стойках, из которых две передние выполнены в виде продолжения копирных рычагов, а две задние несут на втором плече контргрузы. Стойки с контргруэами имеют ограничитель их перемещения вниз, взаимодействующий с корпусом, а центр тяжести контргрузов расположен ниже оси задней стойки,Сопоставительный...

Номер патента: 1792770

Опубликовано: 07.02.1993

Автор: Голубенко

МПК: B21D 22/02

Метки: внутрь, гибочный, отогнутыми, полками, симметрично, штамп

...(левая часть) и начальная фаза гибки правая толкатели 15 находятся.в отжатом положена иг, 1 на иг.часть), общий вид: на фиг, 2 - сечение А-А нии. Затем пуансону 1 сооб а тна фиг,; на фиг. 3-сечение Ь-Б на фиг. 1, щение вниз до контакта с заготовкой 23 и .на фиг.4 - штамп в положении промежуточ- . далее, при этом заготовка 23 начинает денойфазы гибки,общий вид; нафиг.5-тоже 15 формироваться сначала по пуансону, а затся между верхнимив положении окончания гибки; на фиг. 6 - тем продавливается межд сечение В-В на фиг. 1 выступами секций 6 до замыкания со средШтамп содержит подвижный пуансон 1, . ней частью 4 матричного узла, после чегооснование 2 с направляющими 3 и матрич- средняя часть 4 начинает опускаться приным узлом, имеющим среднюю...

Номер патента: 1789971

Опубликовано: 23.01.1993

Авторы: Асанов, Голубенко

МПК: F16K 11/00, G05D 3/00

Метки: жидкости, переключатель, потока

...на оси 5поворота привод. Привод включает нижнийдвухконсольный рычаг 6, к плечам которогоприкреплен рычаг 7. Рычаг 7 шарнирно связан с тягами 8 и 9, шарнирно соединеннымис верхним двухконсольным рычагом 10, размещенным на оси 11 поворота, на которуюкестко насажена рукоятка 12.На патрубках отводящих трубопроводов 2 с каждой внешней стороны закреплены фиксаторы 13 и 14 для ограничения формула изобретения 1. Переключатель потока жидкости, содержащий соединенные с герметичным корпусом напорный и отводящие трубопроводы, узел переключения, включающий закрепленный на оси привод, соединенный посредством тяг и рычагов с затвором, о т л и ч а ющ и й с я тем, что, с целью упрощения и повышения надежности, затвор выполнен ввиде поворотного сектора...

Номер патента: 1782776

Опубликовано: 23.12.1992

Авторы: Голубенко, Горбунов, Кашура, Михайлов

МПК: B60B 35/14

Метки: колесная, пара, рельсового, средства, транспортного

...изображен фрикционный ограничитель проскальзывания предлагаемой колесной пары; на фиг.2 - расчетная схема,Колесная пара содержит смонтированные на оси 1 колеса, первое из которых установлено с воэможностью вращения относительно этой оси и связано с фрикционным ограничителем проскальзывания, а другое колесо жестко соединено с осью, На оси 1 жестко закреплена втулка 2 с кольцевым выступом 3, на которой посредством подшипников 4 смонтировано первое колесо, состоящее из колесного центра 5 и бачдажа 5. Фрикционный ограничитель проскальзывания включает в себя фигурный кольцевой нажимной элемент 7. установленный соосно с первым колесом с возможностью взаимодействия своей рабочей поверхностью 8 с внутренним торцом колесного центра 5 этого...

Номер патента: 1781112

Опубликовано: 15.12.1992

Авторы: Голубенко, Горбунов, Кашура, Кудла, Михайлов, Могила, Осенин

МПК: B61C 15/10

Метки: локомотива, песочница

...решений не выявил в них существенных признаков, совпадающих с вышеизложенными, Это, а также тп. что при наличии вышеуказанных признаков достигается поставленная цель изобретения, дает авторам основания считать их соответствующими критерию "существенные Отличия".На фиг, 1 изображено предлагаемое устройство. нэ фиг,2 - схема включения.Песочница содержит патрубок 1, ко 1 орый является одной из обкладок конденсэ тпр С 1. и зол поданную от него ятул лу 2. которая является второй обкладкой конденсатора С 1. резиновый наконечник 3, источник питания переменного напряжения высокой частоты, измерительный мост 6, 5 причем в одно из его плеч включен конденсатор С 1, представляющий собой емкостный датчик, В диагональ измерительного моста 6 включен...

Номер патента: 1777693

Опубликовано: 30.11.1992

Авторы: Бровко, Голубенко, Ким

МПК: A01G 25/06

Метки: водовыпуск

...под напором. Интенсивность заполнения рабочей полости регулирующей камеры 2 зависит от пропускного сечения боковых отверстий 13 в нижней части водовыпускного патрубка 12. Поскольку сила сжатия пружины 17 значительно больше рабочего давления в поливном трубопроводе 1, то патрубок 12 будет открыт и вода изливается через верхний его конец 14.После окончания полива подают полное давление сжатого воздуха через пневмопровод 19 в подмембранную полость 18, заставляя водовыпускной патрубок 12 10 (трубчатый орган) перемещаться вверх и вдвинуться в стакан 9, Водовыпускное отверстие 14 перекрывается уплотнительным элементом 10 и полив прекращается, Пружина 17 сжатия подобрана с такими характеристиками, что коэффициент ее сжатия определен...

Номер патента: 1773769

Опубликовано: 07.11.1992

Авторы: Вихляева, Голубенко, Горбунов, Гундар, Коняев, Михайлов, Черняк

МПК: B61F 5/14

Метки: боковая, кузова, опора, тележку

...перемещениях кузоваотносительно тележек перемещения в опорах происходят за счет деформации РМЭв поперечно-горизонтальном направлении, поэтому увеличение жесткости опоры в этом направлении способствует уменьшению колебаний относа. При угловых перемещениях тележек относительно кузова перемещения в опорах происходят за счет деформации РМЭ как в поперечном, так и в продольном направлениях, Поэтому снижение жесткости опоры в продольном направлении уменьшает момент сопротивления повороту опоры и, следовательно, облегчает вписывание экипажа в кривые участки пути,Таким образом, обеспечение различных кесткостных характеристик опор в продольном и поперечном направлениях позволяет улучшить динамические качества локомотива в горизонтальной...

Номер патента: 1773768

Опубликовано: 07.11.1992

Авторы: Вихляева, Голубенко, Горбунов, Гундар, Марвин, Михайлов, Черняк, Шевченко

МПК: B61F 5/14

Метки: боковая, опора, рельсового, средства, транспортного

...40 ковая опора; на фиг.2 представлен вариантисполнения опоры.Боковая опора рельсового транспортного средства содержит жестко закрепленную на раме тележки 1 нижнюю опорную45 плиту 2, на которую через ролики 3 опирается верхняя опорная плита 4, и комплектРМЭ 5 и 6, верхней частью связанных сконическим элементом 7, установленным накузове 8 с возможностью поворота вокруг50 пальца 9. В РМЭ 6 имеются отверстия 10, вкоторых установлен ограничитель 11 горизонтальных перемещений, жестко соединенный с коническим элементом 7. Междунижней частью ограничителя 11 и РМЭ 5 без55 отверстий имеется зазор 12 в пределах возможных вертикальных перемещений междукузовом и тележкой.По второму варианту конструктивногоисполнения боковой опоры (фиг,2) ограничитель...

Номер патента: 1773344

Опубликовано: 07.11.1992

Авторы: Александров, Голубенко

МПК: A01G 25/16, E02B 13/02

Метки: автоматизированное, воды, орошения, подачей, систему

...атмосферного.Для увеличения пройзводительности . воздуха через.всасьгвающий клапан 8 впри уменьшении габаритов количеСтво си- полость рабочей камеры 5;Такт всасыва-: фонов 17, регуляторов(водовыпусков) на пе- . ния окончен, После освобокдейия перрепадах одновременно может быть более вой секции бьефа от воды в работу одного, что обеспечивает и мйнимальную 45 включается вторая секция бьефаотводядопустимуюмощностьэлектропотребления щего канала 3 и т.д, Все зависит от поэлектрореле 20 для пневмоклапана 19 при, требности в сжатомвоздухе потребителя ипереключениях сифона 17 гидропневмозат-режима срабатывания сифонных пневмовора. Дополнительный сифон может уста- затворовнавливаться параллельным на каскаде 50При каждом срабатывании...

Номер патента: 1771609

Опубликовано: 30.10.1992

Авторы: Асанов, Голубенко, Маковский, Ногай

МПК: A01G 25/06

Метки: поливное

...а поперечные закрепляют к направляющим 5,которые жестко приварены к внешнимстенкам палупериметра трубопровода 1 спомощью балтов 6. Круглые сквозные накланные каналы 7 в стабилизирующем пористом элементе 4 расположены с каждойстороны относительно вертикальной осисимметрично и пад острым углом к поперечной плоскостям симметрии трубопровода, 10что при сжатии эластичного материала 4каналы 7 меняют сквозное проходное (живое) сечение (фиг,З). Сверху трубопровод 1покрыт гибкой перфорированной пленкой 8,отверстия которой сдвинуты на величину 15расстояния между отверстиями перфорации трубопровода.Поливное устройства работает следующим образам,В полость нижней части 3 относительно 20трубопровода 1 вода подается из водоисточника или бассейна под...

Номер патента: 1767078

Опубликовано: 07.10.1992

Авторы: Голубенко, Пресняков, Хасанов

МПК: E02B 8/02

Метки: воды

...камерой, м;Ку - коэффициент вариантности устройства, принимается от 1,3 до 1,7;3 - текущее значение угловой координаты пластин (соответствующее их радиальной координате), рад,К верхней кромки вертикальной стенкикамеры 7 прикреплен отражатель 14 в видеусеченного конуса, а по ее периметру свнешней стороны установлен отводящийколлектор 15, выполненный в виде кольцевого лотка, сопряженного с отводящим каналом 16,Устройство для очистки воды работаетследующим образом,По подводящему водоеаду 2 поток воды с наносами и плавающим мусором поступает к очистному устройству, мусорзадерживается консольной решеткой 1 и,благодаря ее расположению под углом кпотоку за входным оголовкам 3 малорасходного водовода 4, мусор отклоняется вмусоросбросной...

Номер патента: 1763564

Опубликовано: 23.09.1992

Авторы: Голубенко, Гриднев

МПК: E02B 13/00

Метки: водозаборное, оросительной, системы

...воды.Поставленная цель достигается тем, чтов водозаборном устройстве оросительнойсистемы, включающем транзитный канал,сообщающийся с отводящим каналом черезводопропускное отверстие, снабженное решеткой, последняя выполнена в виде вертикальных поворотных жалюзей, ширинакоторых уменьшается по направлению движения потока в транзитном канале, приэтом ниже водопропускного отверстия подуглом 2530 к стенке канала консольноустановлены струенаправляющие пластины,На фиг. 1 изображено водозаборное устройство оросительной системы, план; нафиг. 2 - разрез А-А на фиг, 1; на фиг. 3 -разрез Б - Б на фиг. 1.В транзитном канале 1 установленоподпорное сооружение, выполненное автоматическим вододействующим затвором 2,обеспечивающим постоянство уровня...

Номер патента: 1757534

Опубликовано: 30.08.1992

Авторы: Асанов, Голубенко

МПК: A01G 25/02

Метки: поливной, трубопровод

...разъемным). Заслонка 3 содержит два сочлененных секторов 5 и 6 по горизонтальному диаметру, верхний 5 из которых имеет радиус наружной поверхности трубопровода 1, а нижний 6- радиус внутренней поверхности трубопровода 1, установленной в поперечной прорези 7, выполненной высотой, равной половине диаметра поливного трубопровода 1 и уплотненной зажимным поясом 4 по наружному периметру поперечного сечения трубопровода 1, Зажимной пояс 4 выполнен е виде разъемной эластичной ленты (на чертеже не показано), например резины,с Возможностью уплотняющего взаимодействия большой полуокружности 5 заслонки 3. Для облегчению установки на трубопроводе 1, еластичнэя лейта выполнена разъемной в месте выполнения рукоятки 8. В верхней части верхней 5...

Номер патента: 1752368

Опубликовано: 07.08.1992

Авторы: Вашкевич, Голубенко, Данилова

МПК: A61B 17/56

Метки: больных, заболеванием, конечности, лечения, суставов

...лечения не увеличивается. Постепенное увеличение времени воздействия связано с эффектом привыкания к УЗ, При воздействии НУЗ менее 10 с на мелкий сустав эффекта не отмечалось, Более 30 с на мелкий сустав действовать нецелесообразно,так как эффективность лечения неувеличивается, Курс лечения (8-10 процедур) обусловлен сроКом наступления обезболивающего эффекта,Процедура проводится в положении сидя или лежа в зависимости от пораженного сустава с учетом удобства подхода к нему, Воздействие НУЗ осуществляют от аппарата "Барвинок", который генерирует УЗ частотой 44, кГц, режим работы повторно- кратковременный, экспозиция 2 млс, пауза 5 млс, амплитуда 2-5 мкм посредством излучателей диаметром 2-4 см, При проведении процедуры...

Номер патента: 1750577

Опубликовано: 30.07.1992

Авторы: Голубенко, Колпаков, Тюмеров

МПК: A21C 9/06

Метки: начинкой, полуфабрикатов, приготовления, теста

...6, При вь 1 давливании начинки стержень 13 удерживается в полом шнеке 6 радиальными пластинами 14, входящими в пазы 15.20 Выступающий наружу затупленный конец16 стержня 13 предотвращает отрыв полуфабриката изделия от насадка 12. Конец 11: передней цасти 9 корпуса навинчивается на выходной конец 5 задней части 2 корпуса и 25 фиксируется винтом 17 от проворота. Полыйшнек 6 размещен в передней части 9 корпуса с возможностью взаимодействия торцовых поверхностей витков 8 при вращениях и осевых перемещениях с выходным торцом 30 задней части 2 корпуса и насадком 12. Задняя часть 2 корпуса выполнена в виде слегка расширяющегося раструба в направлении выхода начинки. Передняя часть 9 корпуса выполнена в ниде цилиндра, Обе части 2 и 9 35...

Номер патента: 1745157

Опубликовано: 07.07.1992

Авторы: Голубенко, Мемиш, Пак

МПК: A01G 25/06

Метки: водовыпуск

...4 запорного органа 3 больше, чем каждое из выпускных отверстий 6 в крышке 5. Выбор угла наклона конусности поверхности запорного органа 3 к основанию позволяет задавать угол естественного откоса 10 грунта, т.е, воронки размыва, что позволяет исключить слияние соседних воронок.оВодовыпуск работает следующим образом.При отсутствии воды в подземном трубопроводе 1 и патрубке 2 эапорный орган 3 плотно закрывает. выход иэ патрубка 2, Одновременно коническая пробка 7 при наличии направляющего штока 8 плотно закрывает в углублении 9 впускное отверстие 4. Если с почвы поступила вода в полость запорного органа 3 через отверстия 6, то коническая пробка 7 более плотно прижимается к отверстию 4 за счет эффекта "присоски", возникающей из-за...

Номер патента: 1744180

Опубликовано: 30.06.1992

Авторы: Асанов, Голубенко

МПК: E02B 8/02

Метки: каналов, наносов, промывки

...уровня наносов служит вентиль 21, а для изменения настройки регулятора - установочный болт 22Устройство работает следующим образом.При отсутствии наносов в сбросном водоводе 2 и при достижении уровнем воды в верхнем бьефе своего максимального значения камера 11 через датчик 13 наполняется водой до уровня поплавка 10, и в связи с тем, что отток воды через сливную трубу 17 меньше, чем поступающий расход через датчик 13 в камеру 11, поплавок 10 всплывает вертикально, подтягивая жесткой тягой 9 клапан 8 к оголовку выпускного патрубка 7, прекращая выпуск воды из корпуса 3, количество воды в корпусе увеличивается, вызывая опускание затвора 3, и последний перекрывает водовод 2. При заполнении водовода 2 наносами поступление воды в камеру 11...

Номер патента: 1738397

Опубликовано: 07.06.1992

Авторы: Голубенко, Николаевский, Федоров

МПК: B21B 11/00, B21B 35/00

Метки: валков, привода, прокатного, прокатный, рабочих, соединительный, стан, стана, элемент

...периодичностью деформаций сдвига верхних слоев относительно нижних. Податливые элементы при акручивании поглощают энергию автоколебаний моментов прокатки между валками, превращая ее из кинетической в потенциальную, с последующим возвратом в следующий полупериод этой энергии в виде крутильного автоколебания валков с определенной амплитудой. При этом рабочие валки в совокупности с присоединенными податливыми элементами (резонаторами) работают аналогично маятникам, совершая крутильные противо-. фазные перемещения и одновременно общее однонаправленное вращение по ходупрокатки,необходимо достигнуть определенной величины смещения слоев в заготовке во взаимм; Ь - высота раската, выдаваемого извалков,м; с - коэффициент степени сдвиговой...
