Устройство для регулирования уровня сыпучих материалов в емкостях

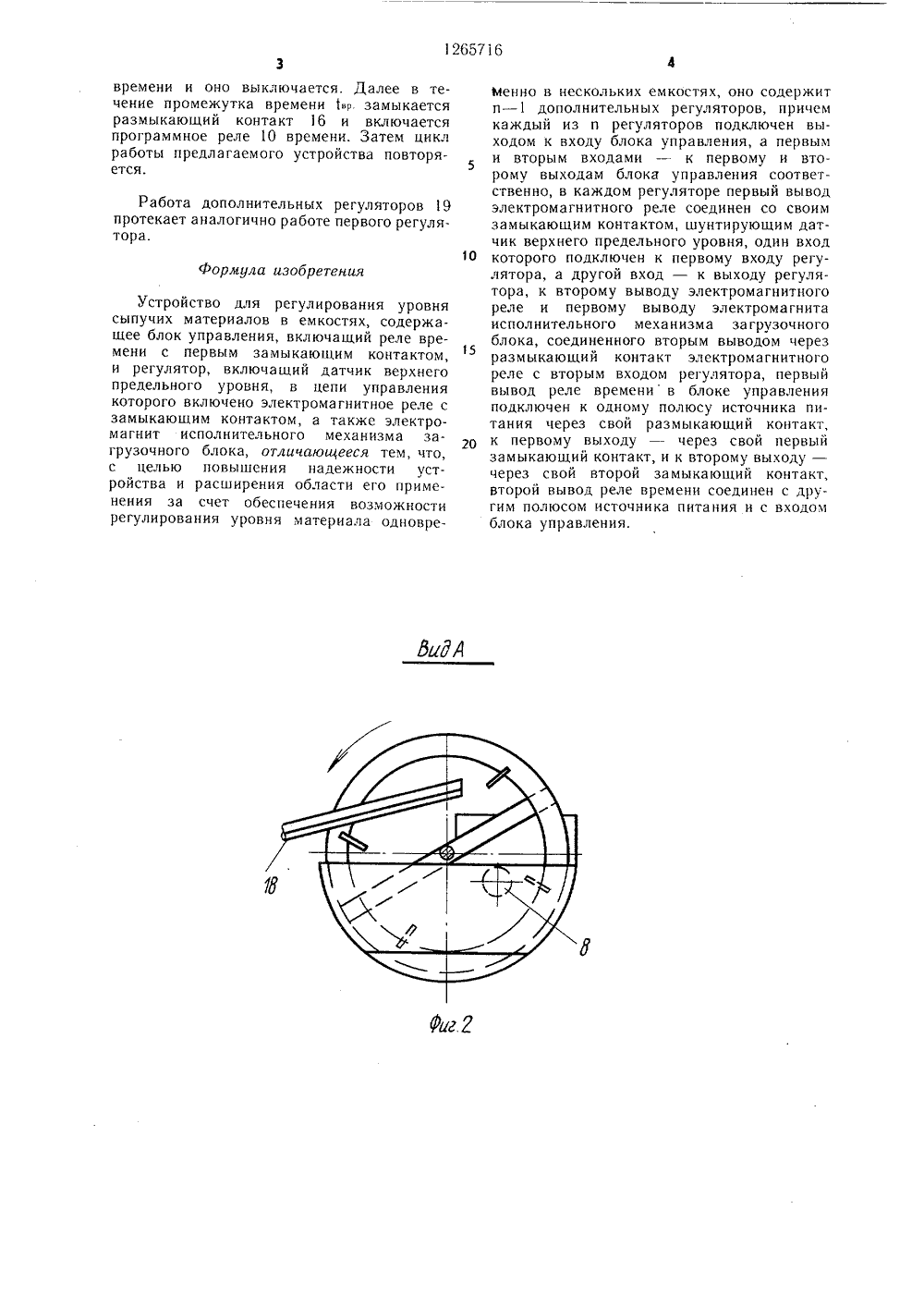

(5 Р 4 б 05 Р 9 12 ГОСУДАРСПО ДЕЛ ЕНИЯ Ю ОЪ С ВЕННЫЙ КОМИТЕТ СССРИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР130691, кл. б 05 Р 9/12, 1958.Дмитренко Л. П. Приборы контроля и регулирования уровня сыпучих материалов - М.: Энергия, 1978, с. 58, рис. 34 а.(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ СЫПУЧИХ МАТЕРИАЛОВ В ЕМКОСТЯХ(57) Изобретение относится к системам управления и регулирования неэлектрических величин, а именно к системам управления и регулирования уровня материала, храня,ЯО 1265716 щегося в емкости. Целью изобретения является повышение надежности устройства и расширение области его применения за счет обеспечения возможности регулирования уровня материала одновременно в нескольких емкостях. Устройство содержит блок управления, включающий реле времени с первым замыкающим контактом, и регулятор, включающий датчик верхнего предельного уровня, электромагнитное реле с замыкающим контактом в цепи управления датчика, а также электромагнит исполнительного механизма загрузочного блока. Цель достигается тем, что в устройство введены и - 1 дополнительных регуляторов, причем все п регуляторов связаны с блоком управления. 4 ил.Изобретение относится к системам управления и регулирования неэлектрических величин, а именно к системам управления и регулирования уровня материала, хранящегося в емкости, с использованием электрических средств, и может быть использовано для регулирования уровня возмущающихся (неспокойных) сыпучих материалов, находящихся в емкостях.Цель изобретения - повышение надежности устройства и расширение области его применения за счет обеспечения возможности регулирования уровня материала одновременно в нескольких емкостях.На фиг. 1 изображен автомат питания, в котором использовано предлагаемое устройство; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - блок -схема устройства; на фиг. 4 - циклограмма работы контактов программного реле времени.Автомат питания содержит загрузочный блок 1 с исполнительным механизмом, включающим заслонку 2, электромагнит 3 исполнительного механизма загрузочного блока и возвратную пружину 4. Загрузочный блок 1 связан с емкостью 5 лопастного барабана 6 наклонным лотком 7, В емкости 5 установлен датчик 8 верхнего предельного уровня штучных заготовок 9. Предлагаемое устройство содержит программное реле 10 времени, датчик 8 верхнего предельного уровня, в цепи управления которого установлено электромагнитное реле 11. Цепь питания реле 1 состоит из замыкающего контакта 12 реле 10 времени, который подключен к входу датчика 8 верхнего предельного уровня, зашунтированного замыкающим контактом 13 электромагнитного реле 11. Цепь питания электромагнита 3 имеет другой замыкающий контакт 14 реле 10 времени и соединенный последовательно с ним размыкающий контакт 15 электромагнитного реле 11. Реле 10 времени подключено к источнику питания своим размыкающим контактом 16. Лопастной барабан 6 состоит из лопастей 17, которые захватывают заготовки 9 из емкости 5 и подают их в дорожку 18. Датчик 8 верхнего уровня, электромагнитное реле 11 и электромагнит 3 образуют регулятор 19. Реле времени со своими контактами образует блок 20 управления.Циклограмма работы контактов программного реле 10 времени, представленная на фиг. 4, имеет следующие обозначения: Тц - время, в течение которого уровень заготовок 9 в емкости 5 уменьшается от верхнего предельного уровня до минимального допустимого для работы лопастного барабана 6 уровня при максимальной производительности лопастного барабана 6;- время задержки срабатывания электромагнита 3 и равно11= р+ 1 о,1 О 15 20 25 30 35 40 45 50 55 где 1 - время включения электромагнитного реле 11;Ы - время, в течение которого лопастной барабан 6 совершает один полный оборот;1 - расчетное время засыпки заготовок 9 из загрузочного блока 1 в емкость 5 до верхнего уровня при непрерывной работе лопастного барабана 6 и равно 2 Тп;ппгде и, - минимальный расход заготовок вединицу времени через открытую заслонку 2 загрузочного блока 1;п - максимальная производительностьлопастного барабана 6;- время работы программного релевремени 10, которое равное13=ц - ЬРгде Ьр. - время возврата реле времени в исходное положение,При подаче напряжения включается программное реле 1 О времени, которое замыкающим контактом 12 подает питание надатчик 8 верхнего уровня. Если уровеньзаготовок 9 в емкости 5 находится ниже датчика 8, то на выходе датчика напряжение отсутствует и электромагнитное реле11 не включается, Через 1 - 3 с (в моментвремени 1) замыкающим контактом 14 .реле 10 времени подается напряжение наэлектромагнит 3, который поднимает заслонку 2 и заготовки 9 по наклонному лотку 7 ссыпаются в емкость 5, Лопастной барабан 6, непрерывно вращаясь, захватываетлопастями 17 заготовки 9 из емкости 5и подает их в дорожку 18, питающую роторную машину (не показана). Так как производительность лопастного барабана 6выбирается меньше скорости засыпки заготовки 9 из загрузочного блока 1 в емкость5, то уровень заготовок 9 в емкости 5 постепенно поднимается. При этом заготовки 9,находящиеся в емкости 5, не пребываютв состоянии покоя, а непрерывно перемешиваются, так как лопастной барабан 6непрерывно захватывает порции заготовок иземкости 5, Вследствие возмущения заготовок 9 в емкости 5 возмущается и уровеньзаготовок, и как только он впервые достигает датчика 8 верхнего предельногоуровня, на выходе его появляется напряжение и электромагнитное реле 11 включается. Электромагнитное реле замыкающимконтактом 13 шунтирует датчик верхнегопредельного уровня 8, а размыкающим кон.тактом5 размыкает цепь питания электромагнита 3. Пружина 4 закрывает заслонку 2 и засыпка заготовок 9 из загрузочного блока 1 в емкость 5 прекращается. В момент времени 1 замыкающие контакты 12 и 14 программного реле 10 времени размыкаются и электромагнитное реле 11 отключается. В момент времени з размыкается контакт 16 программного реле 10времени и оно выключается. Далее в течение промежутка времени 1 вр. замыкается размыкающий контакт 16 и включается программное реле 10 времени. Затем цикл работы предлагаемого устройства повторяется.Работа дополнительных регуляторов 19 протекает аналогично работе первого регулятора.Формула изобретенияУстройство для регулирования уровня сыпучих материалов в емкостях, содержащее блок управления, включащий реле времени с первым замыкающим контактом, и регулятор, включащий датчик верхнего предельного уровня, в цепи управления которого включено электромагнитное реле с замыкающим контактом, а также электромагнит исполнительного механизма загрузочного блока, отличающееся тем, что, с целью повышения надежности устройства и расширения области его применения за счет обеспечения возможности регулирования уровня материала одноврейенно в нескольких емкостях, оно содержит и - 1 дополнительных регуляторов, причем каждый из п регуляторов подключен выходом к входу блока управления, а первым 5и вторым входами - к первому и второму выходам блока управления соответственно, в каждом регуляторе первый вывод электромагнитного реле соединен со своим замыкающим контактом, шунтирующим датчик верхнего предельного уровня, один вход 10 которого подключен к первому входу регулятора, а другой вход - к выходу регулятора, к второму выводу электромагнитного реле и первому выводу электро ма гнита исполнительного механизма загрузочного блока, соединенного вторым выводом через размыкающий контакт электромагнитного реле с вторым входом регулятора, первый вывод реле временив блоке управления подключен к одному полюсу источника питания через свой размыкающий контакт, к первому выходу - через свой первый замыкающий контакт, и к второму выходу - через свой второй замыкающий контакт, второй вывод реле времени соединен с другим полюсом источника питания и с входом блока управления.-6 снщон 77 уаакинуа Составитель Л. ЦаллагоТехред И. ВересТираж 836ИИПИ Государственного комитетапо делам изобретений и открыт5, Москва, Ж - 35, Раушская набППП Патент, г, Ужгород, ул. П едактор Е. Папаказ 56 б 2/44В емких 113лнал 4/5 ктная, Мнщаит 8 ЖжПИП 7 12
