Регулятор давления

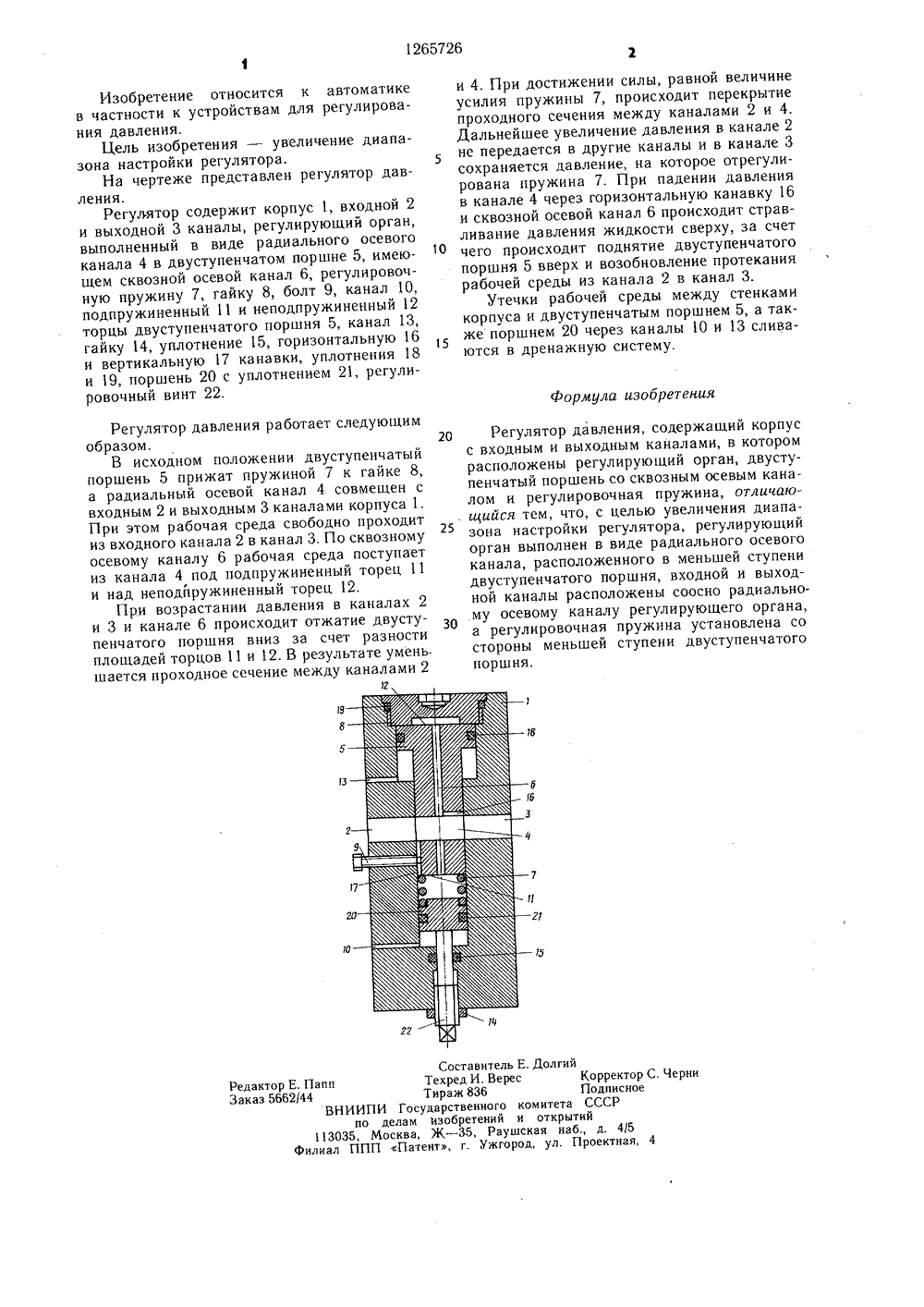

,РСЩ 1,ОПИСАНИЕ ИЗОБРЕТЕНИ А СВИДЕТЕЛЬСТВУ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение относится к области автоматики, в частности к устройствам для регулирования давления. Цель изобретения увеличение диапазона настройки регулятора. Регулятор давления содержит корпус с входным и выходным каналами, двуступенчатый поршень со сквозным осевым каналом и регулировочную пружину, установленную со стороны меньшей ступени двуступенчатого поршня. Регулирующий орган регулятора(59 4 6,05 Р 16 10 выполнен в меньшеи ступени двуступенчатого поршня соосно входным и выходным каналам. В исходном положении рабочая среда свободно проходит из входного канала в выходной через радиальный осевой канал. По сквозному осевому каналу рабочая среда поступает из радиального осевого канала под обе ступени поршня. При возрастании давления происходит отжатие поршня к настроечной пружине. При этом уменьшается проходное сечение между входным и радиально осевым каналами, что приводит к стабилизации давления в выходном канале. Выполнение регулирующего органа в виде радиального осевого канала, расположенного в меньшей ступени двуступенчатого поршня соосно входным и выходным каналам, позволяет увеличить диапазон настройки регулятора, т. к. в выходном канале может поддерживаться давление, близкое по величине давлению во входном канале. 1 ил.1265726 формула изобретения Составитель Е. ДТехред И. ВерееТираж 836Государственного комлам изобретений и оква, Ж - 35, РаушскаПатент, г. Ужгород,олгийКорректор СПодписноеитета СССРткрытиия на 6., д. 45ул. Проектная, 4 Реда Зака ор Е. Папп662/44ВНИИПИпо д13035, Мофилиал ППП. Черни Изобретение относится к автоматике в частности к устройствам для регулирования давления.Цель изобретения - увеличение диапазона настройки регулятора.На чертеже представлен регулятор давления.Регулятор содержит корпус 1, входной 2 и выходной 3 каналы, регулирующий орган, выполненный в виде радиального осевого канала 4 в двуступенчатом поршне 5, имеющем сквозной осевой канал 6, регулировочную пружину 7, гайку 8, болт 9, канал 10, подпружиненный 11 и неподпружиненный 12 торцы двуступенчатого поршня 5, канал 13, гайку 14, уплотнение 15, горизонтальную 16 и вертикальную 17 канавки, уплотнения 18 и 19, поршень 20 с уплотнением 21, регулировочный винт 22. Регулятор давления работает следующим образом.В исходном положении двуступенчатый поршень 5 прижат пружиной 7 к гайке 8, а радиальный осевой канал 4 совмещен с входным 2 и выходным 3 каналами корпуса 1. При этом рабочая среда свободно проходит из входного канала 2 в канал 3, По сквозному осевому каналу 6 рабочая среда поступает из канала 4 под подпружиненный торец 11 и над неподйружиненный торец 12.При возрастании давления в каналах 2 и 3 и канале 6 происходит отжатие двуступенчатого поршня вниз за счет разности площадей торцов 11 и 12. В результате умень. шается проходное сечение между каналами 2 и 4. При достижении силы, равной величине усилия пружины 7, происходит перекрытие проходного сечения между каналами 2 и 4. Дальнейшее увеличение давления в канале 2 не передается в другие каналы и в канале 3 сохраняется давление, на которое отрегулирована пружина 7. При падении давления в канале 4 через горизонтальную канавку 16 и сквозной осевой канал 6 происходит стравливание давления жидкости сверху, за счет чего происходит поднятие двуступенчатого поршня 5 вверх и возобновление протекания рабочей среды из канала 2 в канал 3.Утечки рабочей среды между стенками корпуса и двуступенчатым поршнем 5, а также поршнем 20 через каналы 10 и 13 сливаются в дренажную систему. 20 Регулятор давления, содержащий корпусс входным и выходным каналами, в котором расположены регулирующий орган, двуступенчатый поршень со сквозным осевым каналом и регулировочная пружина, отличаю. щийся тем, что, с целью увеличения диапазона настройки регулятора, регулирующий орган выполнен в виде радиального осевого канала, расположенного в меньшей ступени двуступенчатого поршня, входной и выходной каналы расположены соосно радиальному осевому каналу регулирующего органа, а регулировочная пружина установлена со стороны меньшей ступени двуступенчатого поршня.
