Устройство для управления загрузкой сыпучих материалов в бункеры

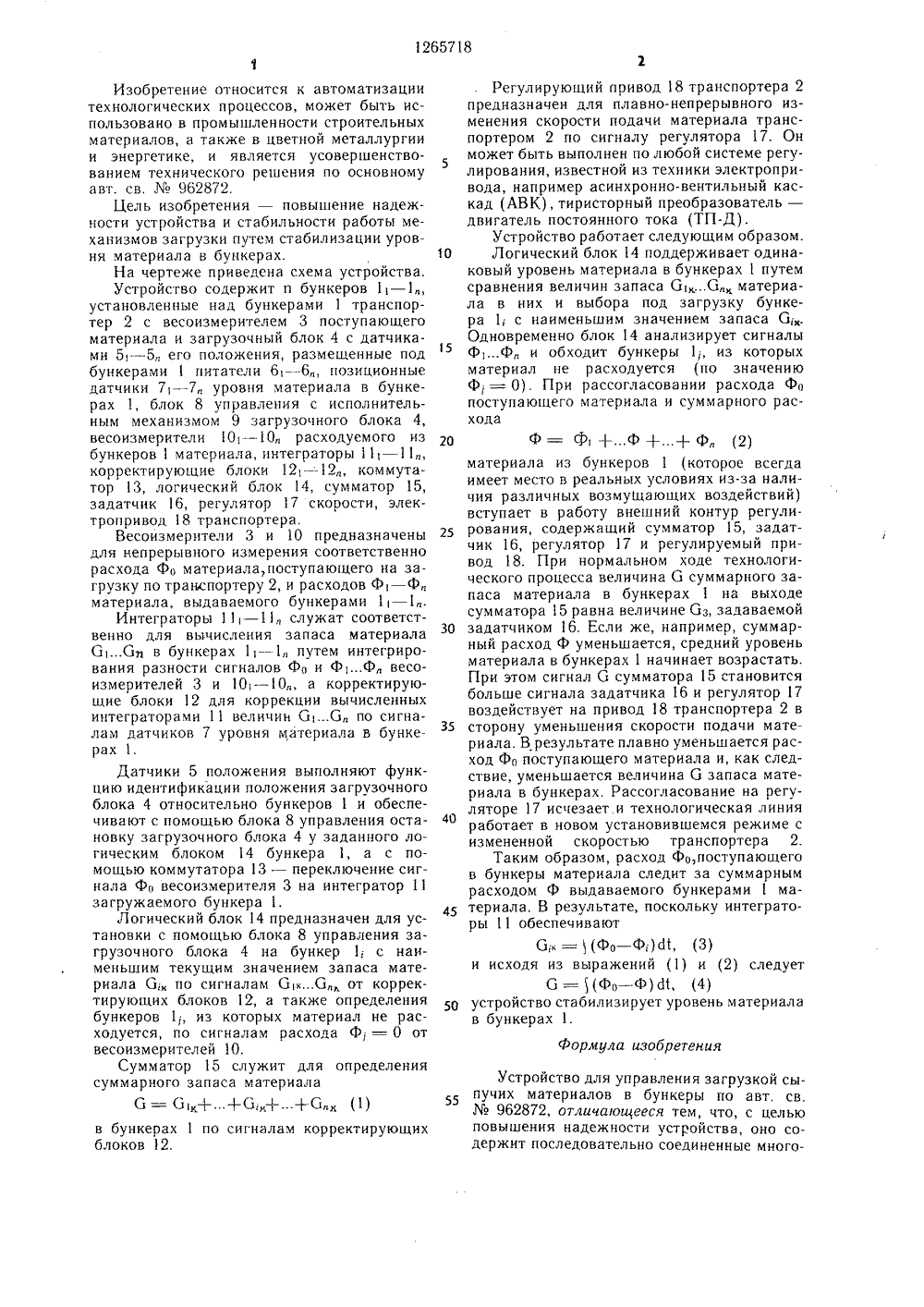

)4 60509 ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯЗАГРУЗКОЙ СЫПУЧИХ МАТЕРИАЛОВ ВБУНКЕРЫ(57) Изобретение относится к автоматизации технологических процессов, Цель изобретения - повышение надежности устройства. Устройство содержит бункеры с питателями и позиционными датчиками уровня, транспортер с приводом и весоизмерителем поступающего материала, загрузочный блок сисполнительным механизмом и датчиками по,801265718 А 2 ложения, весоизмерители расходуемого из бункеров материала. Управляющая часть устройства включает коммутатор, логический блок, блок управления и интеграторы с корректирующими блоками по числу бункеров. Новым в устройстве является введение регулятора скорости, электропривода транспортера и многовходового сумматора. Входы сумматора подключены к выходам корректирующих блоков, а выход соединен с входом регулятора, Другой вход регулятора подключен к задатчику, а выход соединен с приводом транспортера, который выполнен с возможностью плавного регулирования скорости. Сумматор вычисляет текущее значение запаса материала в бункерах. При возрастании (снижении) его величины по сравнению с заданной задатчиком уменьшается (увеличивается) скорость транспортера так, чтобы уменьшить, (увеличить)запас до заданного. Устройство может использоваться в производстве строительных материалов, цветной металлургии, энергетике. 1 ил.5105 20 25 30 35 40 45 50 Формула изобретения Изобретение относится к автоматизации технологических процессов, может быть использовано в промышленности строительных материалов, а также в цветной металлургии и энергетике, и является усовершенствованием технического решения по основному авт. св.962872.Цель изобретения - повышение надежности устройства и стабильности работы механизмов загрузки путем стабилизации уровня материала в бункерах.На чертеже приведена схема устройства, Устройство содержит п бункеров 11 - 1, установленные над бункерами 1 транспортер 2 с весоизмерителем 3 поступающего материала и загрузочный блок 4 с датчиками 5 - 5 его положения, размещенные под бункерами 1 питатели 61 - 6, позиционные датчики 7 - 7 уровня материала в бункерах 1, блок 8 управления с исполнительным механизмом 9 загрузочного блока 4, весоизмерители 10 врасходуемого из бункеров 1 материала, интеграторы 111 в , корректирующие блоки 121 - -12, коммутатор 13, логический блок 14, сумматор 15, задатчнк 16, регулятор 17 скорости, электропривод 8 транспортера.Весоизмерители 3 и 10 предназначены для непрерывного измерения соответственно расхода Фо материала, поступающего на загрузку по транспортеру 2, и расходов Ф - Ф материала, выдаваемого бункерами 1, - 1.Интеграторы 11 - 11 служат соответственно для вычисления запаса материала бьбл в бункерах 11 - 1 путем интегрирования разности сигналов Фо и Ф,фвесоизмерителей 3 и 10 - 10., а корректирующие блоки 12 для коррекции вычисленных интеграторами 11 величин йбпо сигналам датчиков 7 уровня материала в бункерах .Датчики 5 положения выполняют функцию идентификации положения загрузочного блока 4 относительно бункеров 1 и обеспечивают с помощью блока 8 управления остановку загрузочного блока 4 у заданного логическим блоком 14 бункера 1, а с помощью коммутатора 13 - переключение сигнала Фо весоизмерителя 3 на интегратор 11 загружаемого бункера 1.Логический блок 14 предназначен для установки с помощью блока 8 управления загрузочного блока 4 на бункер 1; с наименьшим текущим значением запаса материала б;по сигналам 66, от корректирующих блоков 12, а также определения бункеров 1;, из которых материал не расходуется, по сигналам расхода Ф; = 0 от весоизмерителей 10,Сумматор 15 служит для определения суммарного запаса материалаа = а 6 (1) в бункерах 1 по сигналам корректирующих блоков 2. Регулирующий привод 18 транспортера 2 предназначен для плавно-непрерывного изменения скорости подачи материала транспортером 2 по сигналу регулятора 17. Он может быть выполнен по любой системе регулирования, известной из техники электропривода, например асинхронно-вентильный каскад (АВК), тиристорный преобразователь - двигатель постоянного тока (ТП-Д).Устройство работает следующим образом.Логический блок 14 поддерживает одинаковый уровень материала в бункерах 1 путем сравнения величин запаса б 6, материала в них и выбора под загрузку бункера 1; с наименьшим значением запаса 6;. Одновременно блок 14 анализирует сигналы Ф,фи обходит бункеры 1;, из которых материал не расходуется (по значению Ф; = О), Г 1 ри рассогласовании расхода Фо поступающего материала и суммарного рас- хода Ф ср+ Ф+ +Ф (2) материала из бункеров 1 (которое всегда имеет место в реальных условиях из-за наличия различных возмущающих воздействий) вступает в работу внешний контур регулирования, содержащий сумматор 15, задатчик 16, регулятор 17 и регулируемый привод 18. При нормальном ходе технологического процесса величина 6 суммарного запаса материала в бункерах 1 на выходе сумматора 15 равна величине (зз, задаваемой задатчиком 16. Если же, например, суммарный расход ф уменьшается, средний уровень материала в бункерах 1 начинает возрастать. При этом сигнал б сумматора 15 становится больше сигнала задатчика 16 и регулятор 17 воздействует на привод 18 транспортера 2 в сторону уменьшения скорости подачи материала. В результате плавно уменьшается расход Фо поступающего материала и, как следствие, уменьшается величина 6 запаса материала в бункерах, Рассогласование на регуляторе 17 исчезает и технологическая линия работает в новом установившемся режиме с измененной скоростью транспортера 2.Таким образом, расход Фо,поступающего в бункеры материала следит за суммарным расходом Ф выдаваемого бункерами 1 материала, В результате, поскольку интеграторы 11 обеспечивают6;к =(фо - Ф) й, (3)и исходя из выражений (1) и (2) следуетд =- 5 (фо - Ф) с 1, (4)устройство стабилизирует уровень материала в бункерах 1. Устройство для управления загрузкой сыпучих материалов в бункеры по авт, св.962872, отличающееся тем, что, с целью повышения надежности устройства, оно содержит последовательно соединенные много1265718 Составитель Л. Цаллагова Техред И. Верес Корректор И. Муска Тираж 836 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Е. ПапиЗаказ 5662/44 входовой сумматор, количество входов которого соответствует количеству бункеров, регулятор скорости и электропривод транспортера, а также задатчик, выходкоторого подключен к второму входу регулятора скорости, причем входы сумматора соединены свыходами соответствующих корректирующихблоков.
