Устройство для регулирования уровня сыпучих материалов

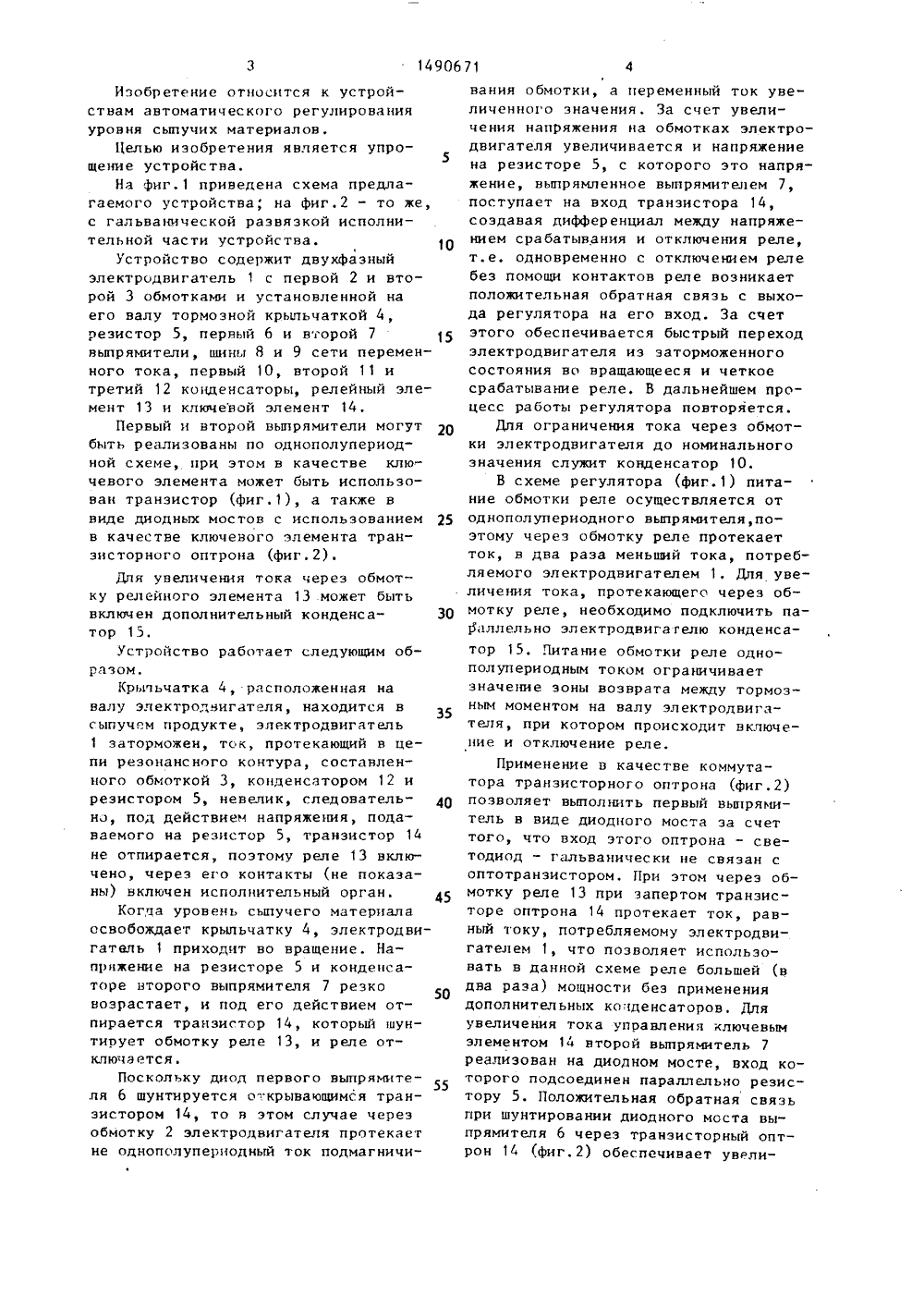

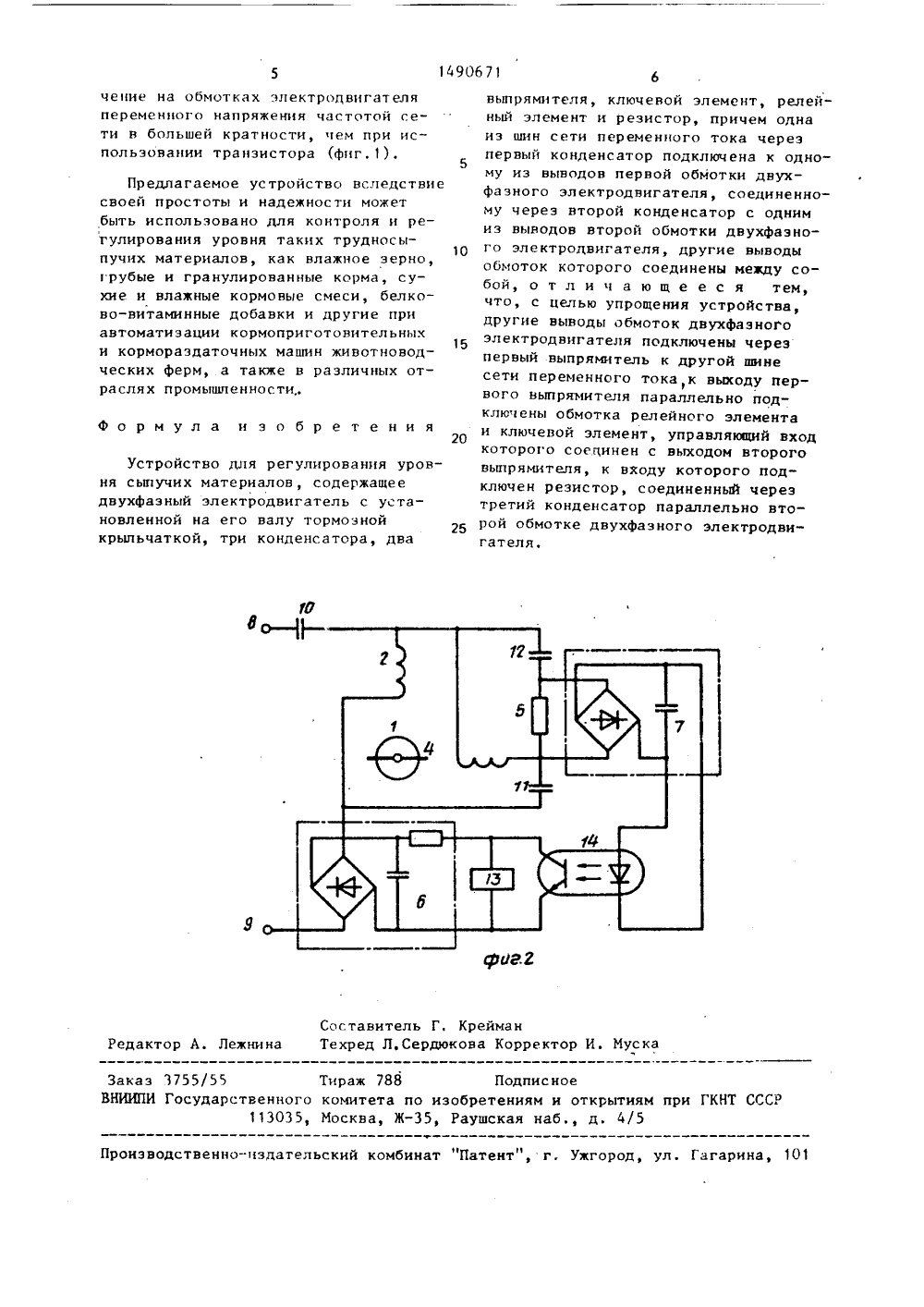

(71) Научно-производственноенение по зивотноводческим ма(56) Авторское свидетельствоУ 421979, кл. С 05 П 9/12, 1Дмитренко Л.П. Приборы кои регулирования уровня сыпучириалов. И,: Энергия, 1978, срис. 25 а.(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯУРОВНЯ СЫПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к устроствам для регулирования уровня сыпучих материалов. Устройство содерзщт двухфазный электродвигатель сустановленной на его валу тормознойкрыпьчаткой, два выпрямителя, релейный н ключевой элементы. Упрощениедостигается эа счет включения обмоток электродвигателя в сеть переменного тока через первый и второй конденсаторы и первый выпрямитель, параллельно которому подключены обмотка релейного элемента и ключевойэлемент, управлявщий вход которогосоединен с выходом второго выпрямителя, на вход которого поступает сигнал с резистора, включенного последовательно с третьим конденсатором параллельно одной из обмоток двигателя.2 ил.Для увеличения тока через обмотку релейного элемента 13 может быть включен дополнительный конденса тор 15,Устройство работает следующим образом.Крьльчатка 4, Расположенная на валу электродвигателя, находится в сыпучем продукте, электродвигатель 1 заторможен, ток, протекающий в цепи Резонансного контура, составленного обмоткой 3, конденсатором 12 и резистором 5, невелик, следователь но, под действием напряжения, подаваемого на резистор 5, транзистор 14 не отпирается, поэтому реле 13 включено, через его контакты (не показаны) включен исполнительный орган.Когда уровень сыпучего материала освобождает крыльчатку 4, электродвигатель 1 приходит во вращение. Напряжение на резисторе 5 и конденсаторе второго выпрямителя 7 резко возрастает, и под его действием отпирается транзистор 14, который шунтирует обмотку реле 13, и реле отключается.Поскольку диод пеРвого выпрямителя 6 шунтируется открывающимся транзистором 14, то в этом случае через обмотку 2 электродвигателя протекает не однополупериодный ток подмагничи 45 Изобретение относится к устройствам автоматического регулированияуровня сыпучих материалов,Целью изобретения является упро 5щение устройства.На фиг.1 приведена схема предлагаемого устройства на фиг.2 - то же,с гальванической развязкой исполнительной части устройства.Устройство содержит двухфазныйэлектродвигатель 1 с первой 2 и второй 3 обмотками и установленной наего валу тормозной крыльчаткой 4,резистор 5, первый 6 и второй 7 15выпрямители, шины 8 и 9 сети переменного тока, первый 10, второй 11 итретий 12 конденсаторы, релейный элемент 13 и ключевой элемент 14.Первый и второй выпрямители могутбыть реализованы по однополупериодной схеме, при этом в качестве ключевого элемента может быть использован транзистор (фиг.1), а также ввиде диодных мостов с использованием 25в качестве ключевого элемента транзисторного оптрона (фиг.2),вания обмотки, а переменный ток увеличенного значения, За счет увеличения напряжения на обмотках электродвигателя увеличивается и напряжениена резисторе 5, с которого это напряжение, выпрямленное выпрямителем 7,поступает на вход транзистора 14,создавая дифференциал между напряжением срабатывания и отключения реле,т.е. одновременно с отключением релебез помощи контактов реле возникаетположительная обратная связь с выхода регулятора на его вход. За счетэтого обеспечивается быстрый переходэлектродвигателя из заторможенногосостояния во вращающееся и четкоесрабатывание реле. В дальнейшем процесс работы регулятора повторяется.Для ограничения тока через обмотки электродвигателя до номинальногозначения служит конденсатор 10.В схеме регулятора (фиг.1) питание обмотки реле осуществляется отоднополупериодного выпрямителя,поэтому через обмотку реле протекаетток, в два раза меньший тока, потребляемого электродвигателем 1. Для увеличения тока, протекающего через обмотку реле, необходимо подключить паРаллельно электродвигателю конденсатор 15. Питание обмотки реле однополупериодным током ограничиваетзначение зоны возврата между тормозным моментом на валу электродвигателя, при котором происходит включение и отключение реле,Применение в качестве коммутатора транзисторного оптрона (фиг.2)позволяет выполнить первый выпрямитель в вице диодного моста за счеттого, что вход этого оптрона - светодиод - гальванически не связан соптотранзистором. При этом через обмотку реле 13 при запертом транзисторе оптрона 14 протекает ток, равный току, потребляемому электродвигателем 1, что позволяет использовать в данной схеме реле большей (вдва раза) мощности без применениядополнительных ко денсаторов. Дляувеличения тока управления ключевымэлементом 14 второй выпрямитель 7реализован на диодном мосте, вход которого подсоединен параллельно резистору 5. Положительная обратная связьпри шунтировании диодного моста выпрямителя 6 через транзисторный оптрон 14 (фиг.2) обеспечивает увели5 1490671 ТОв Составитель Г. КрейманЛежнина Техред Л.Сердюкова Корректор И. Муска акт Заказ 3755/55НИИПИ Государстве11 ираж 78 и ноеи открытиям при ГКНТ СССРб., д. 4/5 ого комитета по изобретениям 35, Москва, Ж, Раушская н оизводственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина чение на обмотках электродвигателя переменного напряжения частотой сети в большей кратности, чем при использовании транзистора (фиг.1). Предлагаемое устройство вследствие своей простоты и надежности может быть использовано для контроля и регулирования уровня таких трудносыпучих материалов, как влажное зерно, грубые и гранулированные корма, сухие и влажные кормовые смеси, белково-витаминные добавки и другие при автоматизации кормоприготовительных и кормораздаточных машин животноводческих ферм, а также в различных отраслях промышленности,. формула изобретения Устройство для регулирования уровня сыпучих материалов, содержащее двухфазный электродвигатель с установленной на его валу тормозной крыльчаткой, три конденсатора, два выпрямителя, ключевой элемент, релейный элемент и резистор, причем однаиз шин сети переменного тока через5первый конденсатор подключена к одному из выводов первой обмотки двухфазного электродвигателя, соединенному через второй конденсатор с однимиз выводов второй обмотки двухфазного электродвигателя, другие выводыобмоток которого соединены между собой, о т л и ч а ю щ е е с я тем,что, с целью упрощения устройства,другие выводы обмоток двухфазногоэлектродвигателя подключены черезпервый выпрямитель к другой шинесети переменного тока к выходу пер)вого выпрямителя параллельно подключены обмотка релейного элементаи ключевой элемент, управляющий входкоторого соецинен с выходом второговыпрямителя, к входу которого подключен резистор, соединенный черезтретий конденсатор параллельно второй обмотке двухфазного электродвигателя,
