G01N 1/00 — Получение образцов; подготовка образцов для исследования

Номер патента: 35430

Опубликовано: 31.03.1934

Автор: Волобуев

МПК: A01B 79/02, G01N 1/00, G01N 33/24 ...

Метки: взятия, демонстрации, монолита, почвы, проб

...и на выступивший и счищенный сверху слой почвы надвигают ящик соответствующего размера, смазанный изнутри каким-либо клейким веществом, например, клейстером из любой муки, а за неимением.последней - негустым раствором тонкой глины.Ящик по всей длине плотно.прижимается к почве для достижения луч 1.пего приклеивания монолита, после чего монолит . подрезают с задней стороны иосторожно отделяют от почвы,По отделении монолита, не снимая рамки, срезают почву, выступающую над ней, и осторожно удаляют рамку,предварительно расширив ее в соединениях. /На обнажившийся слой почвы наЖиадывается второй ящик, также смазанный связывающей массой.Далее, в поле же, на базе или в лаборатории монолит распиливают пилой по зазору между двумя ящиками, Эта...

Номер патента: 39441

Опубликовано: 31.10.1934

Автор: Гуральник

МПК: G01B 3/02, G01N 1/00, G01N 19/00 ...

Метки: льда, прибор, степени, таяния

...прилагаемом чертеже фиг. 1 изображает схематически предлагаемый прибор в вертикальном разрезе; фиг. 2 - то же в горизонтальном разрезе по линии АВ фиг, 1.Предлагаемый прибор состоит из доски АВ, установленной на двух рейках Е, Е, вмороженных в бунт Е до земли. На верхней стороне доски укреплена железная конусообразная труба К, несущая на верхнем конце кружок с трубкой-указателем 2.К нижней стороне доски АВ прикреплены два жестяных стакана Р, г", в которые входят два подобные им, несколько меньшего диаметра, стакана 6,6, установленные на металлической пластине М, расположенной на пробковой плите Р, накладываемой на поверхность бунта Е.Кроме этих двух стаканов 6, 6 на пластине М предусмотрен расположенный е центре ее третий меньших...

Номер патента: 49387

Опубликовано: 31.08.1936

Автор: Карпов

МПК: G01N 1/00

Метки: атмосфере, изучения, прибор, пыли, распределения

...дает возможность определять плотность оседания пыли также и в зависимости от скорости ветра.Прилагаемый схематический чертеж. поясняет предмет изобретения.Описание и рассмотрение действия целесообразно произвести одновременно в виду относительной простоты как того, так и другого.Йтмосферная пыль, попадая с воздухом во время ветра в воронку 1, пролетает сквозь нее и, проходя сквозь квад. ратное отверстие (величиною примерно 2 Х 2 мм), проделанное в вершине ко нуса воронки, прилипает на поверхности целлюлоидной пленки (кинопленки), покрытой глицерином или другой вязкой жидкостью, Пленка или лента из целлюлоида ставится на барабан 2, как ставится всякая лента на самописцах мете. реологических приборов. Барабан 2 вращается ветром...

Номер патента: 49388

Опубликовано: 31.08.1936

Автор: Пискун

МПК: G01N 1/00, G01N 19/06

Метки: подвижности, покрова, снегового

...сила растяжения пружины при ее длине 112 - сила растяжения пружины при ее диеДля производства описанных измерений предлагается прибор, состоящий из снабженной ручками 2 и 3 рамы 1 (фиг. 3 и 4), в которой может перемещаться поперечная рейка 4, снабженная ползунами 5 и б, входящими в пазы 7 и 8. К средине рейки прикреплен стер жень 9 с зубчатой рейкой 14, с которой сцеплено зуоча гое колесо 1 О, укрепленное в стойках П и 12 и снабженное рукояткой 13.На стержень 9 надета спиральная пружина 15, один конец которой прикреплен к рейке 4, а другой снабжен кольцом, зацепляемым за крючок, прикрепленный к стенке коробки 1 б; на стержне 9 нанесены деления, позволяю. щие определить длину пружины 15,Коробка 1 б, обращенная открытой стороной книзу,...

Номер патента: 49415

Опубликовано: 31.08.1936

Автор: Дмитриев

МПК: G01N 1/00

Метки: бетонных, испытания, колонн, образцов, прочность, труб

...закладывается кольцевая рамка, состоящая из двух колец 1 (второе кольцо не показано на чертеже), соединенных между собой пластинками 2 прямоугольного и пластинками 3 тр пецоидального сечения.Ширина колец рамки и расстояние между ними приняты равными толщине 1 стенки изготовленной трубы.Расстояние между прямоугольными пластинками по дуге равно одной четверти окружности, а расстояние в свету между трапецоидальными пластинками равно 1. Таким образом поставленные в рамке пластинки делят рамку на отдельные участки 4 и 5, По установке рамки производится наполнение формы труб бетоном с необходимой при этом скоростью вращения формы.,Бетон под действием центробежной силы распределяется по стенкам формы и заполняет пространство между...

Номер патента: 68839

Опубликовано: 01.01.1947

Авторы: Балдин, Голенко, Добудогло

МПК: G01N 1/00, G01N 3/20

Метки: металлов, механических, характеристик

...на ио формуле: где Г - образца при изг ром про образце прочносОпред данным водят п очности по иб произР1 4 Р 1 изобретения Способ оп характеристи тания образц ющи йс я изводят на о или несколь распол ожени соты поперечМ, М. Аииши Известные способы определения характеристик механических свойств металлов дают возможность посредством испытания на изгиб и построения графика зависимости прогиба образца от нагрузки определять величину предела текучести металла, Однако эти способы неприменимы для определения предела прочности (временного сопротивления) металлов, поскольку обычный образец при изгибе не разрушается (не разрывается).Настоящим изобретением предлагается способ определения механических характеристик металлов, в том числе и...

Номер патента: 75928

Опубликовано: 01.01.1949

Автор: Топольницкий

МПК: G01F 23/14, G01N 1/00

Метки: испаритель, почвенный

...трубкой 11.Заполнив резервуар 1 монолитом, наливают в резервуар воду до тех пор, пока уровень воды в сосуде б не сравняется с поверхностью монолита. 1 тобы вода не испарилась из сосуда б, ее поверхность покрывают, например, масляной пленкой.По мере испарения влаги с поверхности монолита 2 количество воды в резервуаре 1 будет умень. шаться, что в свою очередь вызовет понижение уровня воды в сосуде 6. Восстановление прежнего уровня воды в сосуде б для подде,ржания постоянства ее уровня в резервуаре 1 производится автоматически.При опускании уровня воды ь =осуде 6 ниже среза конца трубки 9 через нее открывается доступ воздуха в мерный цилиндр 4, в результате чего вода по трубке 10 перетекает из цилиндра 4 в сосуд 6. Перетекание...

Номер патента: 79214

Опубликовано: 01.01.1949

Автор: Зайцев

МПК: G01N 1/00, G01N 19/10

Метки: водности, тумана

...изображена схемаустройства, позволяющего осуществить определение водности тумана.Устройство состоит из приемнойтрубки 1 с насадкой 2, кассеты 3 сбумажной лентой 4, перематывающего механизма 5 и откачивающегоручного насоса (на схеме не показан).Поршнем насоса воздух с капельками тумана подается через насадку 2 со скоростью более 15 м/сек и,пройдя его, ударяется о перпендикулярно поставленную бумагу 4,покрытую красителем,ба Капельки, попавшие на бумагу, впитываются ею, вследствие чего на бумаге возникает окрашенное пятно соответствующего размера, зависящее от количества осевшей на бумагу воды.Вес воды определяется из градуированной таблицы по диаметру пятна, а объем прошедшего через насадку 2 воздуха по числу качаний поршня насоса, что...

Номер патента: 79973

Опубликовано: 01.01.1949

Автор: Гусева

МПК: B30B 1/20, G01N 1/00

Метки: деревянных, зажимное, испытания, нормальных, образцов, предназначенных, прессовка, скалывание, склеиваемых

...устройство приспособления позволяет создавать равномерное давление на всю площадь склеиваемых образцов и исключает возможность их перекоса и сползаний.На чертеже изображена конструкция зажимного приспособления.К опорной стальной подушке 1 прикреплены два болта 2 с резьбой на конце для навинчивания гайки 3 и прижимные угольники 9, укрепляемые на подушке болтами 10. На болты 2 нанизаны разделительные пластинки 4 с шипами для предотвращения сползания склеиваемых образцов,Нижняя наживная пластина б выполнена усиленной с жестко закрепленным на ней цилиндром, фиксирующим положение пружины 8. К верхней нажимной пластине б прикреплен второй цилиндр для фиксации пружины с внутренней стороны и пластина 7 со шкалой,Запрессовка образцов в...

Номер патента: 81761

Опубликовано: 01.01.1949

МПК: B22F 1/00, G01N 1/00

Метки: 81761

...но с введением в смесь:5 ИЗГОТОБ 1 Е 1 И 51 МИК- л тем, что, с целью г носоо: РОШЛИфОВ ИС хорове 1 пре рошков идно ок смешивают с по: 5, посл( чего его том в(1 дс бсз катали- катализаторов,подвергают 1заторов или б В основном авт. св. М 6302-1:1,Сан с:исоб запрессовки различны 5( предмстов в поронковиднуО и,11(ст 51 ссм, 01 ли 1 а 101 ции 51 тс 51, что соотБстств 1 Он(1 м Ооразо О;1 гтссс (рсдв 1 сты заг 1,СссовьВБ 1 от в прессформе в масс( порошка поли: и:лмсгакр лат.Прсдло 5 кено зтт способ иси Л( зит 1 лля получения м 1 кршлифов частиц исс.гсдусмы порошк( в.Осу(цествление способа. 11 сслс,гсс.ьн нро;.и с 1 сшиьают с норошковидной нластмассо 1 Б нрнори:нг 1:л 1: 5, что ооуслоьливает (орнуо нрсссусмосгь смеси и(глс чс, О сг но;1 всрга...

Номер патента: 82233

Опубликовано: 01.01.1950

Автор: Марковец

МПК: G01N 1/00, G01N 3/08

Метки: количественного, образцов, поперечного, прибор, растяжении, способа, сужения

...кромки с той и:е точцостыо и оцре;1 еляют попсречцое с. - г"по известцой рорму 1,Г --100 л.1 егогде: ги - площадь поперечцого сечеция кромки до испытд 1г -- площадь поперечцого с) жеци 5 тои же крО.ки и 1тация,Прибор выполцец в виде плиты ), Прикрепляемой к столу стцой 2. Иа плите вицтами 3 закреплены два упора 4, между котМ 82233 5 с т 3 н а В л и В а ст с 5 и с и 1 т ы В а с.,13 51 и (1 3 (.т и и к 3 ) . ( н а рж н ОГО т 0 р и я и (и- ты устанозйен штурвал 6, на копне нарезной оси которого закрсилс; по (пр жинснныЙ 1 итифт / Бст 315 5 См 1 п( Б отвергис нл(1 т 1 ики Вр1 иениеп 1 Ф(тту(рвя;13 н(1 рсзнОЙ О(.и нри 13 н)1 Г(иисЙиос перс.1 с 1 ц(.и,1(, Б ироиссе которого: проис);олит разрыв кромки ИГ 1 Стинки.11 р ( .: )1 с т и з о 0 р...

Номер патента: 83252

Опубликовано: 01.01.1950

Автор: Рабинович

МПК: G01N 1/00, G01N 33/20

Метки: контрольных, образцов, отливки, прибор, стандартных

...5 СЯ ПРИ ИОЗ ОИ(И ТОР.510 ПЯ- р 11, ГОр 51 ИИ Снан КОТОРО ИО.5(ЕИ(ЯОТ с) 1)И"рЕ 11 Ей И 01)ер.ИОСТИ (роЭМ 1.ПРИб)ОР (СМ. ЧЕРТ(жИ)ЕС Г И:(лов)."ИИ) ( ИО;)ОРМЕ ООРсЗис). 1 ЗложИ 11 Я, Зс)КГИОЧЕИс 151 13 КОЖМК Г) С Т( Г 01)ОЙ .30,янно 1 с, ОКРМЖЕНс 1 СИ)- с)Л 110, С ИОМОШ)10 КОГО/)ОИ И )ОИ,(ио.(И ГС),:с(Г)ЕЗсИ):Е ИГИ ЗЯЗ 1 Е;1 ГЕИИЕ О.Г ЯЖЯЕн И 5 И ЗГ 10)5 И (Ы.11 ри ОоряООтс)(".т с(1 с)1) 10 н 1. )б;(1)ом. Н 1(Г)(с)О0 к, 1 я. )(Ба) ЧЗ,ОЖИВ(М И Зс 1 Г 1 И 3 с 1 ОВ (С ГсЛЛ ) и 1(ч ТЕнсрс Г) )1 Ирон 3150 ЛИТС Гс ) монс Ос)и .1 с 1)03(р (,ности:510 ГЯГл Я;10 БОят исис), Виы и П 1,1 Я 1( )чО",)е стекеО с ООрно кислОТО:) ) .13 ГОж.Пия с кожм 0, зс)к)1 Бя(с) ся ясс( Ч)В(1,1 ис ГО(1М 83252 Предмет изобретения рд А. А, Ке.пяви)гкап Корректор А...

Номер патента: 84517

Опубликовано: 01.01.1950

Автор: Садомский

МПК: G01N 1/00, G01P 3/36

Метки: нефоскоп

...кону с 4. В нижнейчасти трубы 1 закреплено наклонное зеркало о и матовоСобираемые линзами 2 и 3 и вертикальным конусоьоблаков передаются наклонным зеркалом 5 на матовоетором, пользуясь масштабной линейкой, определяют иправление движения. нспосредственнс ет знацительньп павления двпжсовлень 1 собир- горизонтальной е стекло 6. 1 4 изображения стекло б, на кох скорость и на)едмет цзобретени чающий ся тем, хней вертикальной зеркальный конус, кало, отбрасывающ раженпе па матовс Нефоскоп, о т л и образной трубы, в вср бирательные линзы и тасти в наклонн зер кальным конусом изоб то он выполнен в, виде колспочасти которой расположены соа в нижней горизонтальной ее передаваемое линзой и зере стекло.Редактор А, И. Дышельман Тскред А. А....

Номер патента: 113731

Опубликовано: 01.01.1958

Авторы: Глухов, Игонин

МПК: G01N 1/00, G01N 3/24

Метки: испытаний, пластмасс, прибор, физико-механических

...кольца б и 7, кольцо б может перемещаться лишь в осевом направлении, а кольцо 7 жестко соединено с поворотным валом 8, Таким образом, одно кольцо в образце остается неподвижным, а второе может закручиваться поворотным валом 8, На последнем закреплен шкив 9, который через систему гибких тяг и блоков 10, П, 12 соединен с подвеской И, нагружаемой сменными грузами 14.В свободном состоянии грузы лежат на пл атфор ме 15, подвешеннойЛо 11373 Фиг. 1 на тросах 1 б; опускание грузов на подвеску 18 осуществляется поворотом рукоятки 17.При нагружении подвески на поворотном валу 8 создается крутящий момент, величина которого зависит от величины груза.На одном валу с блоками 11 и 12 помещен блок 18, несущий трос 19, на котором закреплено пишущее...

Номер патента: 119005

Опубликовано: 01.01.1959

Автор: Рабинович

МПК: G01N 1/00, G01N 3/08

Метки: бетонных, грунтов, затвердевших, испытания, образцов, прибор, разрыв, смесей

...3, которая служит дном для опущеннои насадке 1, котоя размещения рыхлой неит направляющей для верх119005 шеек образцов, и затем из формы движением вверх вынимают П-образные стенки-вкладыши 4 в местах образования шеек. После извлечения этих деталей шейки перестают соприкасаться с формой.Затем отвинчивают гайки прижимных болтов 5, снимают уголок б, прижимавший подвижные гнезда 7 к неподвижным частям формы, и устанавливают индикаторы в соответствующие обоймы 8, при этом ножки индикаторов соприкасаются с подвижными гнездами.Каждое подвижное гнездо опирается на четыре шарика 9, взаиморасположение которых фиксируется пластинчатым сепаратором 10, направление движения шариков ограничивается канавками в дне подвижных гнезд и в плите под...

Номер патента: 124173

Опубликовано: 01.01.1959

Авторы: Розеншток, Ямпольский

МПК: G01N 1/00

Метки: интенсивности, испарения, поверхности, почвы, регистрации

...мотора для исключения влияния ветровой зависимости. Для получения электрического сигнала, пропорционального величине потока тепла в почву 7, применен тепломер, образованный системой дифференциальных термопар. Для получения электрических сипалов, пропорциональных разности температур и разности Вля 5 кпостей пя дВух Высотах, использована схема для измерспи 5 ма:ых перепадов температур и влажностей в приземном слое воздуха. Схема представляет собой два дифференциальных моста с двумя сухими и двумя смоченными термосопротивлспиями, включенными соответственно в плечи первого и второго мостов. На выходе двух включенных навстречу мостов получается напряжение, пропорциональное разности влажностей на двух высотах, на выходе моста с сухими...

Номер патента: 124695

Опубликовано: 01.01.1959

Автор: Пименов

МПК: B21D 22/00, G01B 5/30, G01N 1/00 ...

Метки: вытяжке, деформаций, осадке

...ПЕРСД ОСсДион при небольшх разъсрах заготОВК 11 НОО уъсн шсн 11 В несколько раз Осразсц Выпо;Нсн В Виде стака 12с помегценызн В нсм дисками СТ 2 Каи 32 КРЫВВЕТСЯ КРЫШК 011 Зу КОТОРс.5 1 сРИЬсРНВ 2 СТСЯ и НСМУ ИЛИ СОС- диняется с ним посредством резьбы. Все части этого образца выполняются из ТОГО же материала, что и 32 ГотоВка для КОВки ил штампОВКНТемпература, стспень деформации и т. п. параметры прн осадке образца доли(ны быто Одина(овь 3 и с парсметрсзн 0323 кн заГотовки. ПО(лс осадки образец разрезаетс 51 по плоскости снзметрнн 1 по форме и разъсрам дискОВ и ста(ана ОГрсдсяот дсфорз 12 цнн В 1 эазлисНы:( ъсета.( Обр 2 зца. Для ГредОтвращени 51 Возможостн СВариВани 51 при дсформации стакана и диско мскд сосоЙ следует Все соприкас...

Номер патента: 136073

Опубликовано: 01.01.1961

Автор: Бобров

МПК: G01N 1/00

Метки: гелиограф

...ставится на прилив 11 горизонтальной оси 12 прибора. Стержень 13 с противовесом 14 крепится снизу к приливу 11 длч сохранения горизонтального положения площадки 7 при качке судна, Верхняя оконечность прилива 11 выполняется в виде острия, а верхняя внутренняя часть прилива 8 - в виде конуса. Концы 16 и 16 горизонтальной оси прибора предназначаются для его установки на карданный подвес, аналогичный применяемым для установки компасов на судах. Для установки прибора может быть применен также заполненный вязкой жидкостью сосуд на чертеже не показан), установленный на карданном подвесе, В центральной части внутренней полости сосуда жестко крепится прилив, служащий вертикальной осью для подставки, н снаружи -- 2 -Мо 136073 стержень с...

Номер патента: 137664

Опубликовано: 01.01.1961

Авторы: Богородицкий, Лупинович

МПК: B29C 53/60, B29D 9/00, G01N 1/00 ...

Метки: испытания, образцов, пластиков, плоских, слоистых

...нанесением связующего и последующей термической обработкой) и образцов (получаемых прес- сованием соответствующих материалов) резко отличаются; образцы же, вырезанные непосредственно из стенки трубы, имеют кривизну, что затрудняет и в ряде случаев делает невозможным (испытание на растяжение) их испытание,С целью приближения технологии изготовления плоских образцов к технологии изготовления труб предлагается формовать материал образцов теми же приемами, что и при изготовлении труб на многогранной оправке и из плоских граней, отформованного таким способом материала, вырезать плоские образцы. Размеры плоских граней на оправке и их ксличество определяются в зависимости от требуемых размеров и количества образцов.Разница между...

Номер патента: 156484

Опубликовано: 01.01.1963

МПК: E02D 1/00, G01N 1/00

Метки: 156484

...2 винтообразной конфигурации. На верхггегг конце корпуса посредством байонетного соединения (на чертеже не показано) крепится крышка-переходник 3. Стержень 4 крышки о входит в шпиндель портативного бурового станка, На ниькнем вконце корпуса также посредством банонетного соедгпгеггпя пргьквеплена сьемная оуроваьг козонга 5, которая яляется реж 1 гцим органом бура. Коронка снабжена победитовыми пластинками 6, острые кромки которых врезаются в мерзлый грунт, а внутренние грани шлифуют керн 7Отшлифованный керн свободно входит в корпус бура с зазором в 3 им, что предохраняет керн от скручивания, стирания и излома.рунт выносится лопастями из скважины на поверхность. После того, как бур прошел на нужную глубину, бу)ение прекращается и...

Номер патента: 156720

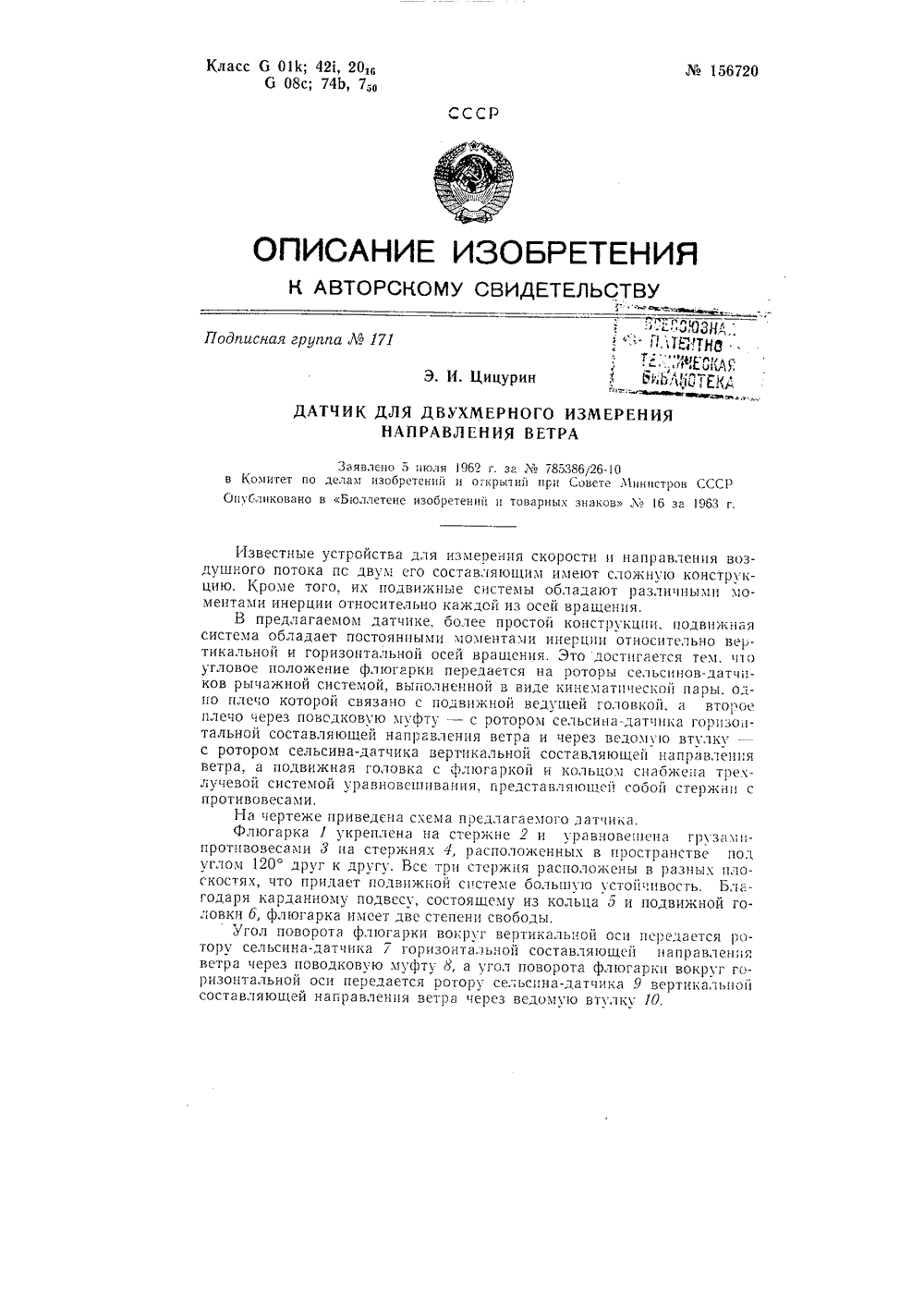

Опубликовано: 01.01.1963

МПК: G01N 1/00, G01P 13/00

Метки: 156720

...с противовесами. На чертеже приВеденя схема посдлягаемого датчика. Фл 1 огарка 1 укреплена на стержне 2 и уравновешена грузами- противовесами 3 на стержнях 4, располоненных в пространстве под углом 120 друг к другу. Все три стержня расположены в разных плоскостях, что придает подвижной системе большую устойчивость. Благодаря карданному подвесу, состоящему из кольца о и подвижной головки 6, флюгарка имеет две степени свободы.Угол поворота флюгарки вокруг вертикальной оси псредается ротору сельсина-датчика 7 горизонтальной составляющеи направления ветра через поводковую муфту о, а угол поворота флюгарки вокруг горизонтальной оси передается ротору сельсина-датчика 9 вертикальной составляющей направления ветра через ведомую втулку 10.М...

Номер патента: 162373

Опубликовано: 01.01.1964

МПК: B06B 1/06, G01N 1/00, H04R 17/00 ...

Метки: 162373

...волн, выполненные в виде кварцевойпластины,Особенностью предложенного устройстваявляется то, что на кварцевой пластине выполнены зуоцы, которые меха 1 ически, например путем приклеивания, соединены со звуконосителем. Такое выполнение устройства повышает стабильность его работы и параметров.На чертеже изображено предложенное устройство, Устройство содержит кварцевую пластину 1, пьезопреобразователь 2 с зубцами,которые приклеены эпоксидной смолой к звукопосителю 3, Устройство может быть выполнено и по-другому. Электроды наносят на1,участках - через промежутки или исполь2 зуют пластину с зубцами, которую устанавливают между пьезопреобразователем и звуконосителем. Возбудитель (приемник) ультразвуковых поверхностных волн, выполненный...

Номер патента: 167668

Опубликовано: 01.01.1965

МПК: B23K 11/06, B23K 11/10, G01B 15/02 ...

Метки: 167668

...сварного 15 соединения.Предмет изобретения способ выявления размеров литои ных и роликовых сварных соедпперушения конструкции, состоящий в змеры литой зоны определяют по гцо слоев материала в ней,тот способ применим для органила сплавов, Описываемый способ от известного тем, что в зону свар- вводят дополнительный слой матеетеля, физические свойства котодяют применяемым методом контать его от основного материала и ию его исходного расположения вопределять размеры литого ядра. оляет производить контроль сварнений из различных металлов п в зону сварки вводяриал-свидетель. Мбыть различными:еханическое введенипокрытие, металлварки материал-свриферии литой зоньицы. Если исходносвидетеля не измевует о дефекте тип т равномерным етоды введения...

Номер патента: 169977

Опубликовано: 01.01.1965

Авторы: Астанин, Гуцм

МПК: B23B 47/28, G01N 1/00

Метки: исследования, образца, процесса, резания

...из внутренней н внешней цанг,из которых связана с устаповленно пусе гайкой, осуществляющей при 0 жеппп зажим или разжим детали, азца для встречном т,ги гаюиге- прекращеполучение ибрациона, оно вы- состоящепоследняя й на корее тормоУСТРОЙСТВО ДЛЯ ПДЛЯ ИССЛЕДОВАНИЯ Известны приспособления для осуществления встречного вращения ншструхгента и детали.Предлагаемое устройство позволяет мгновенно прекращать процесс сверлення, что обеспечивает получение корней струхкки или фиксирование виорационных волн на дне отверстия образца, Оно выполнено в виде цангового зажима, состоящего из внутренней и внешней цанг, последняя из которых связана с установленной на корпусе гайкой, осуществляющей при ее торможении зажим или разхкнм детали. Для...

Номер патента: 183997

Опубликовано: 01.01.1966

МПК: G01N 1/00, G01N 33/20

Метки: 183997

...трещин в которых после остывания металла судят о пригодности для изготовления сварочной проволоки, Благодаря этому упрощается контроль, сокращается 10 время его выполнения и обеспечивается возможность определения пригодности металла до изготовления сварочной проволоки из этого металла,На чертеже схематически изображена Ч-об разная отливка.Литейную пробу получают в стальном кокиле, состоящем из двух симметричных половин, в которых выфрезерован контур для Ч-образной отливки с рядом горизонтальных 20 стержней. Одна из сторон Ч-образной отливки имеет значительно большее сечение по сравнению с другой стороной и горизонтальными стержнями, что при заливке металла в кокиль позволяет в месте сопряжения этой стороны с горизонтальными...

Номер патента: 207645

Опубликовано: 01.01.1968

Авторы: Селезенев, Юмштык

МПК: B23B 49/00, G01N 1/00

Метки: исследовании, образца, процесса, сверления

...образца при исследовании процесса сверления расположен инструментальный шпиндель 2, находящийся под действием пружины 8 и упирающийся своим скосом в упор 4, взаимодействующий с собачкой 5. Упор и собачка сидят на вращающихся осях б и 7, установленных в корпусе, В задней части инструментальный шпиндель снабжен винтовой канавкой с направляющими шариками 8. Сверло 9 зажимается гайкой 10, на резьбовой части которой расположено кольцо П. Пружина сжимается гайкой 12. Устройство устанавливается конусом корпуса в вибратор или другое при способление.Смазывающе-охлаждающая жидкость подводится в зону обработки через штуцер 13.5 Для получения образца при исследованиипроцесса сверления необходимо снять собачку со скоса упора. При этом...

Номер патента: 209018

Опубликовано: 01.01.1968

Автор: Гохштейн

МПК: G01N 1/00, G01N 13/00

Метки: внутри, натяжения, пограничного, твердого, тела, электропроводного

...внутри электропроводного тела.Предложенный способ позволяет определить пограничное натяжение внутри твердого электропроводного тела, что может найти применение при исследовании процессов на границе между двумя областями твердого тела.Изготавливают образец в форме стержня с параллельным расположением границы раздела относительно нейтральной оси изгиба, К границе раздела прикладывают одновременно линейно изменяющееся и периодическое напряжение, что ведет к изгибным колебаниям образца с определенной частотой, и замеряют амплитуду механических изгибных колебаний. Она будет пропорциональна амплитуде колебаний пограничного натяжения и потому по ее величине можно судить о пограничном натяжении внутри твердого электро- проводного тела в...

Номер патента: 210481

Опубликовано: 01.01.1968

Авторы: Медник, Титов

МПК: G01N 1/00, G01N 33/38

Метки: железобетонных, прочности

...железобетонных и бетонных изделий при изготовлении их методом горячего формования,заключающиеся в формовке контрольных кубиков одновременно с изделием, их вызревании и последующем испытании, дают искаженные результаты из-за различных температурных режимов вызревания кубиков и изделия.Предлагаемый способ отличается тем, чтовызревание контрольных кубиков, производятв температурном режиме, соответствующемтемпературе в изделии, осуществляемом с помощью прибора автоматического повторения,за счет чего возрастает точность контроляпрочности железобетонных и бетонных изделий.Описываемый способ осуществляют в следующем порядке,Из горячей смеси одновременно с изделиемформуют контрольные кубики. Затем в плотно закрытой форме производят...

Номер патента: 218496

Опубликовано: 01.01.1968

Автор: Дмитриев

МПК: G01N 1/00

Метки: гололеда, измеритель

...2, к которому прикреплены вертикальные стержни 3, соединенные через герметизирующие пробки 4 с приемниками 5 гололеда-стержнями. Приемники 5 подобны друг другу и отличаются лишь длиной горизонтальных стержней,Каждый из приемников 5 гололеда может быть выполнен с изломом в точке их крепления, а сами приемники могут быть установлены на подшипниках с вертикальной осью вращения.Поскольку образование гололеда на вертикальных стержнях 3 и на концах горизонтальных стержней одинаково, то нарушение равновесия весового параллелограмма 2 происходит только за счет отложения гололеда на горизонтальных частях приемников 5 вследствие их разной длины.Заказ 2103/12 Тираж 530Ц 1.1 ИИПИ Комитета по делам изобретений и открытийМосква, Центр,...

Номер патента: 218553

Опубликовано: 01.01.1968

Авторы: Аэрофотосъемки, Картографии, Московский, Торочков

МПК: G01N 1/00

Метки: анеморумбометр, гироскопический

...устройства, На внутренней рамке 5 установлен датчик б угла, связанный с датчиком 7 момента, расположенным на оси вращения наружной рамки 4. С осью вращегия наружной рамки 4 соединен датчик 8 угла, связанный с датчиком 9 момента, расположенным на оси вращения внутренней рамки 5. Для улучшения динамических характеристик устройства с внутренней рамкой 5 связа,н демпфер 10.Составляющая воздушного потока создает на .оси 3 момент, который стремится развернуть наружную рамку 4, но в силу гироскопи. ческих свойств яачинает прецессировать внутренняя рамка 5. Угол поворота внутренней рамки 5 пропорционален интегралу от действующего момента на оси 3 и поэтому может достигать любой величины. Для обеспечения работоспособности гироскопа угол...
