Регулятор уровня верхнего бьефа

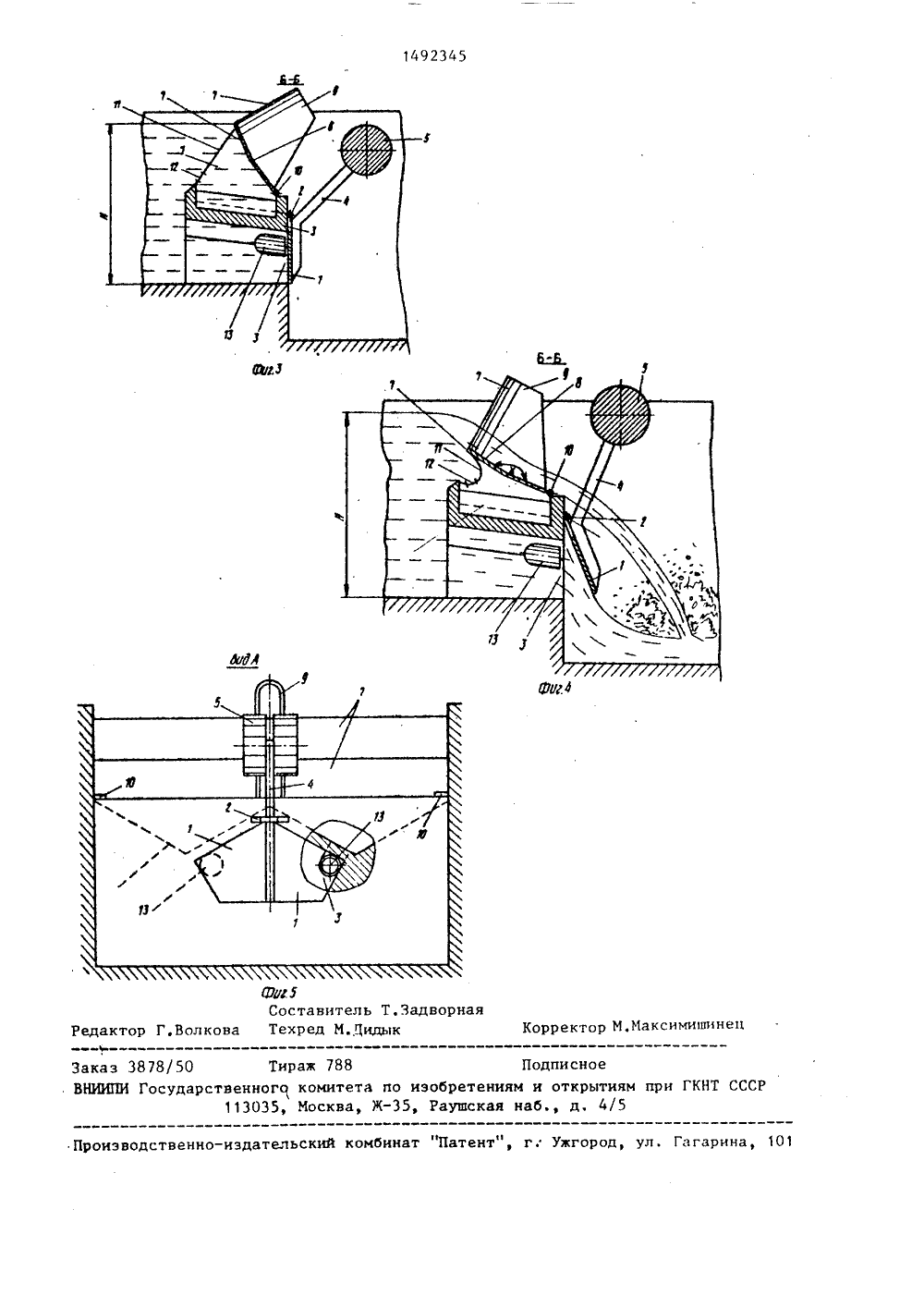

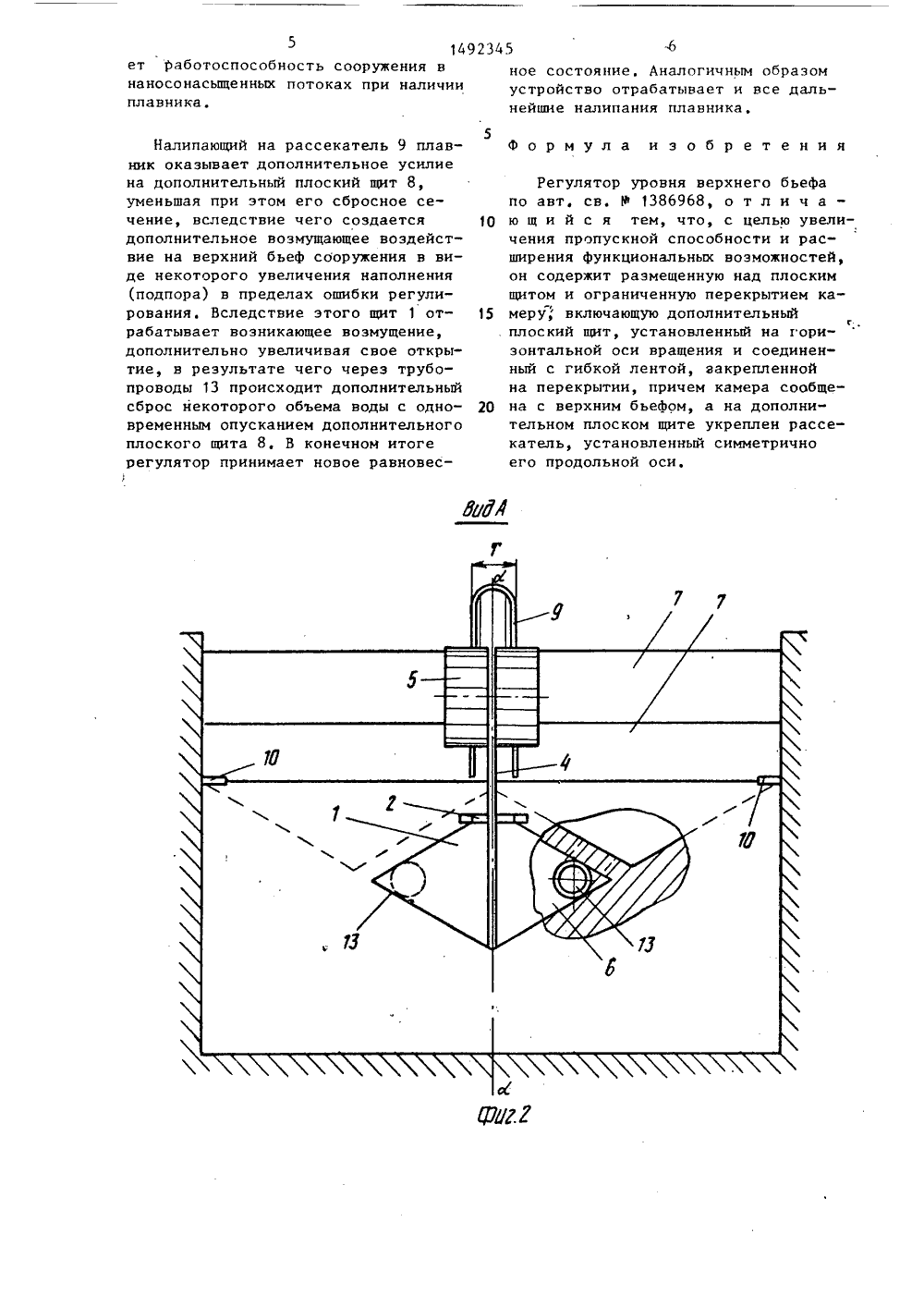

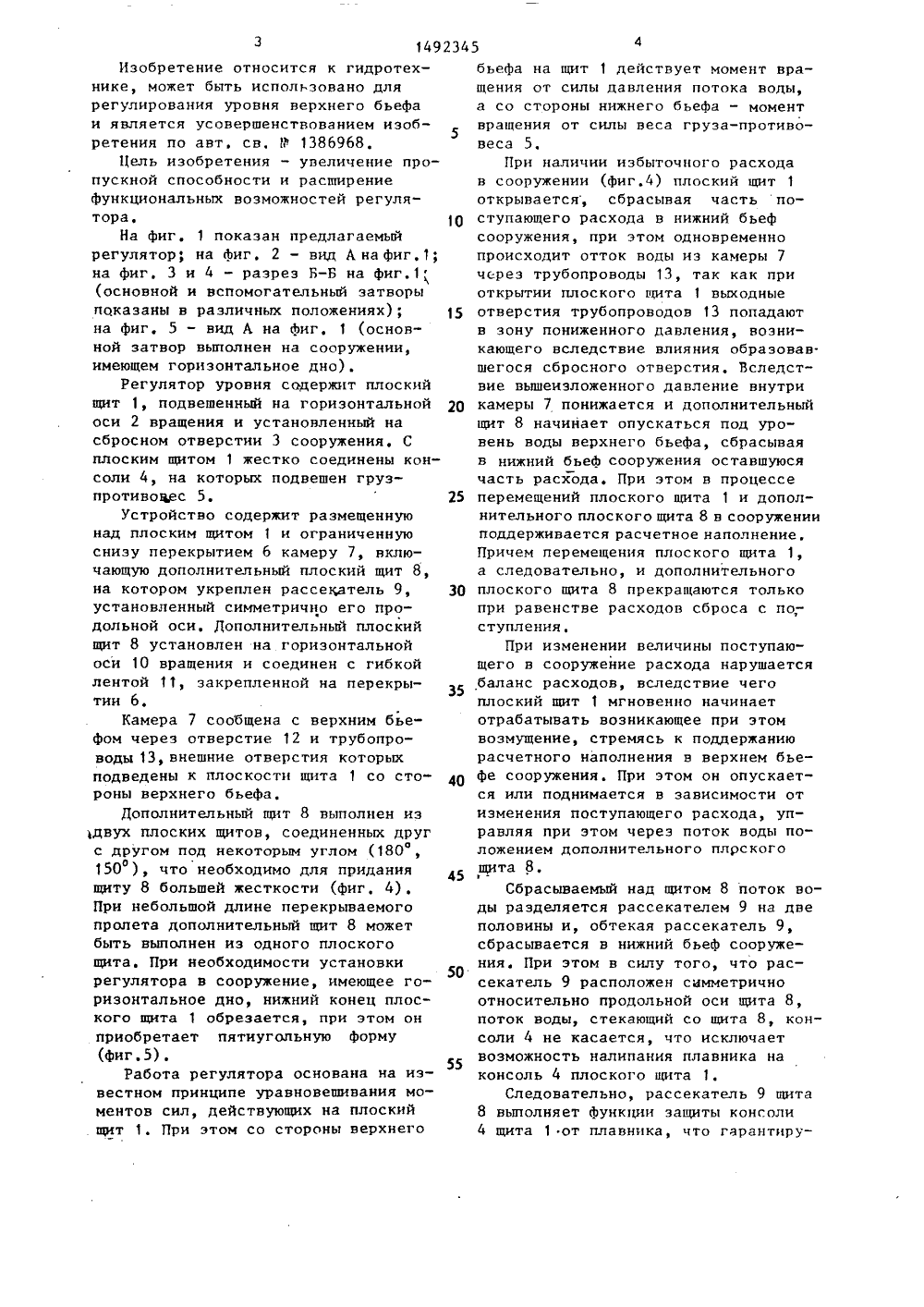

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 8014923 С 05 Р 9/О ОПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМ ВИДЕТЕЛЬСТВУ твенныи СССР БЬЕФ гидрогулироЦелью ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГ(57) Изобретение относится ктехнике и используется для рвания уровня верхнего бьефа,2изобретения является увеличение пропускной способности и расширениефункциональных воэможностей регулятора, Поставленная цель достигаетсятем, что в регуляторе уровня верхнегобьефа, содержащем плоский щит 1, подвешенный на горизонтальной оси 2 вращения и соединенный с грузом-противовесом 5, содержится камера 7, включающая дополнительный плоский щит 8,установленный на оси 10 вращения исоединенный с гибкой лентой 1 1, причем камера 4 сообщена с верхним бьефом. 5 ил,Изобретение относится к гидротехнике, может быть использовано длярегулирования уровня верхнего бьефаи является усовершенствованием изобретения по авт, св. Р 1386968,Цель изобретения - увеличение пропускной способности и расширениефункциональных возможностей регулятора,На фиг, 1 показан предлагаемыйрегулятор; на Фиг, 2 - вид А на фиг,1;на фиг, 3 и 4 - разрез Б-Б на фиг.1(основной и вспомогательный затворыпоказаны в различных положениях);на фиг, 5 - вид А на Фиг, 1 (основной затвор выполнен на сооружении,имеющем горизонтальное дно),Регулятор уровня содержит плоскийщит 1, подвешенный на горизонтальнойоси 2 вращения и установленный насбросном отверстии 3 сооружения. Сплоским щитом 1 жестко соединены консоли 4, на которых подвешен грузпротивоес 5.Устройство содержит размещеннуюнад плоским щитом 1 и ограниченнуюснизу перекрытием 6 камеру 7, включающую дополнительный плоский щит 8,на котором укреплен рассекатель 9,установленный симметрично его продольной оси. Дополнительный плоскийщит 8 установлен на горизонтальнойоси 10 вращения и соединен с гибкойлентой 11, закрепленной на перекрытии 6,Камера 7 сообщена с верхним бьефом через отверстие 12 и трубопроводы 13, внешние отверстия которыхподведены к плоскости щита 1 со стороны верхнего бьефаДополнительный щит 8 выполнен издвух плоских щитов, соединенных другс другом под некоторым углом (180150 ), что необходимо для приданиящиту 8 большей жесткости (фиг, 4),При небольшой длине перекрываемогопролета дополнительный щнт 8 можетбыть выполнен из одного плоскогощита. При необходимости установкирегулятора в сооружение, имеющее горизонтальное дно, нижний конец плоского щита 1 обрезается, при этом онприобретает пятиугольную форму(фиг5),Работа регулятора основана на известном принципе уравновешивания моментов сил, действующих на плоскийщит 1. При этом со стороны верхнего35 40 ся или поднимается в зависимости отизменения поступающего расхода, управляя при этом через поток воды положением дополнительного плрского45 п 1 ита 8,Сбрасываемый над щитом 8 поток воды разделяется рассекателем 9 на двеполовины и, обтекая рассекатель 9,сбрасывается в нижний бьеф сооружения. При этом в силу того, что рассекатель 9 расположен симметричноотносительно продольной оси щита 8,поток воды, стекающий со щита 8, консоли 4 не касается, что исключаетвозможность налипания плавника наконсоль 4 плоского щита 1.Следовательно, рассекатель 9 щита8 выполняет функции защиты консоли4 щита 1 от плавника, что гарантиру 5 10 5 20 25 30 бьефа на щит 1 действует момент вращения от силы давления потока воды, а со стороны нижнего бьефа - момент вращения от силы веса груза-противовеса 5При наличии избыточного расхода в сооружении (фиг,4) плоский щит 1 открывается, сбрасывая часть поступающего расхода в нижний бьеф сооружения, при этом одновременно происходит отток воды из камеры 7 через трубопроводы 13, так как при открытии плоского щита 1 выходные отверстия трубопроводов 13 попадают в зону пониженного давления, возникающего вследствие влияния образовавшегося сбросного отверстия, Вследствие вьппеиэложенного давление внутри камеры 7 понижается и дополнительный щит 8 начинает опускаться под уровень воды верхнего бьефа, сбрасывая в нижний бьеф сооружения оставшуюся часть расхода. При этом в процессе перемещений плоского щита 1 и дополнительного плоского щита 8 в сооружении поддерживается расчетное наполнение. Причем перемещения плоского щита 1, а следовательно, и дополнительного плоского щита 8 прекращаются толькопри равенстве расходов сброса с по; ступления,При изменении величины поступающего в сооружение расхода нарушается баланс расходов, вследствие чего плоский щит 1 мгновенно начинает отрабатывать возникающее при этом возмущение, стремясь к поддержанию расчетного наполнения в верхнем бьефе сооружения. При этом он опускает 514ет Работоспособность сооружения внаносонасыщенных потоках при наличииплавника. Налипающий на рассекатель 9 плавник оказывает дополнительное усилие на дополнительный плоский щит 8, уменьшая при этом его сбросное сечение, вследствие чего создается дополнительное возмущающее воздействие на верхний бьеф сооружения в виде некоторого увеличения наполнения (подпора) в пределах ошибки регулирования. Вследствие этого щит 1 отрабатывает возникающее возмущение, дополнительно увеличивая свое открытие, в результате чего через трубопроводы 13 происходит дополнительный сброс некоторого объема воды с одновременным опусканием дополнительного плоского щита 8. В конечном итогерегулятор принимает новое равновес 92345ное состояние, Аналогичным образом устройство отрабатывает и все дальнейшие налипания плавника,5 Формула изобретения Регулятор уровня верхнего бьефапо авт, св. В 1386968, о т л и ч а -10 ю щ и й с я тем, что, с целью увеличения пропускной способности и расширения функциональных воэможностей,он содержит размещенную над плоскимщитом и ограниченную перекрытием ка 15 меру, включающую дополнительныйгплоский щит, установленный на горизонтальной оси вращения и соединенный с гибкой лентой, закрепленнойна перекрытии, причем камера сообще 20 на с верхним бьефом, а на дополнительном плоском щите укреплен рассекатель, установленный симметричноего продольной оси,,Максимицинеоррект акаэ 3878/50 Тираж 788 Подписное НИИПИ Государственногс комитета по иэобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5Проиэводственно-издательский комбинат "Патент", г: Ужгород, ул, Гагарина, 1
