Устройство для обнаружения ошибок в коде ” из

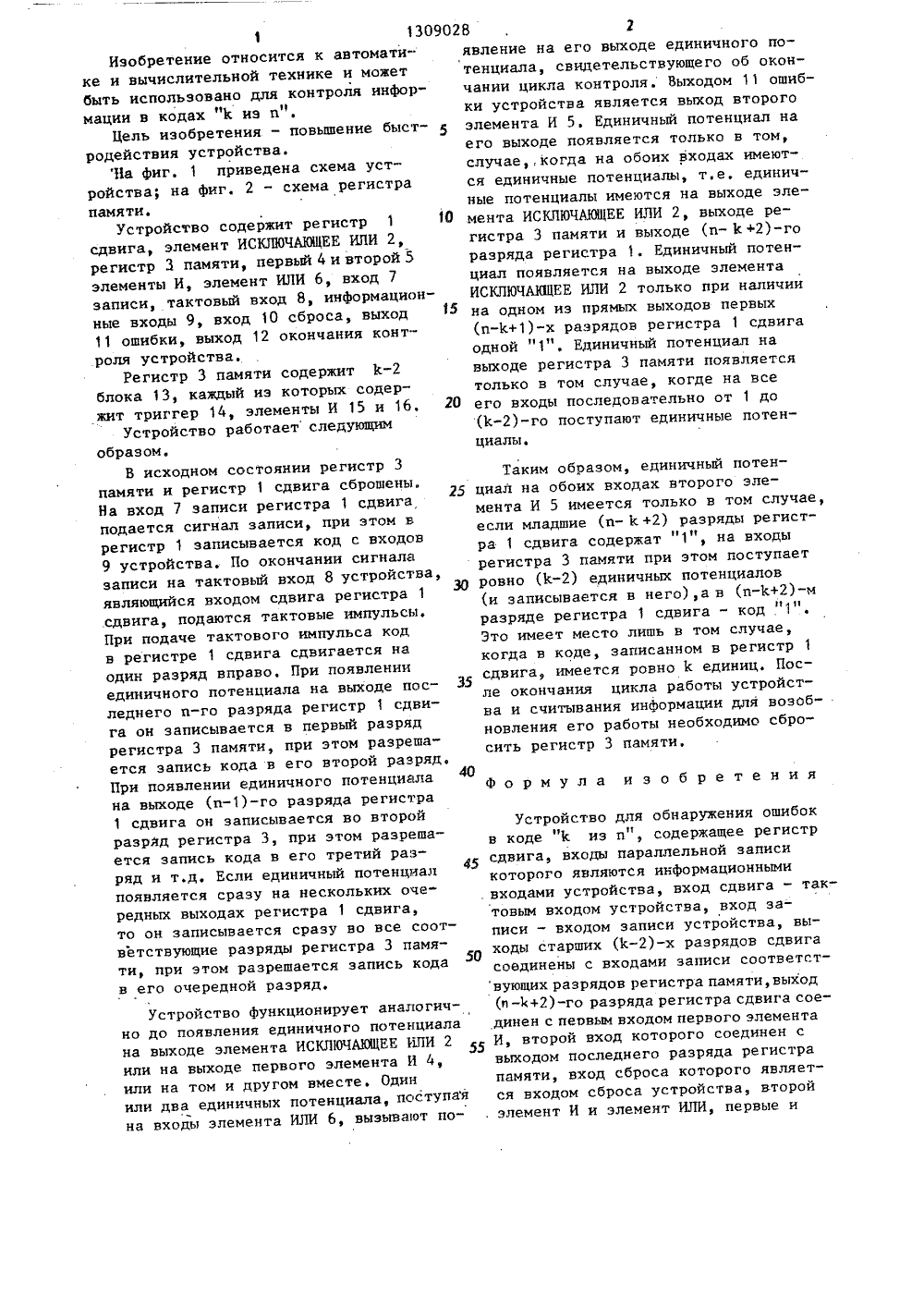

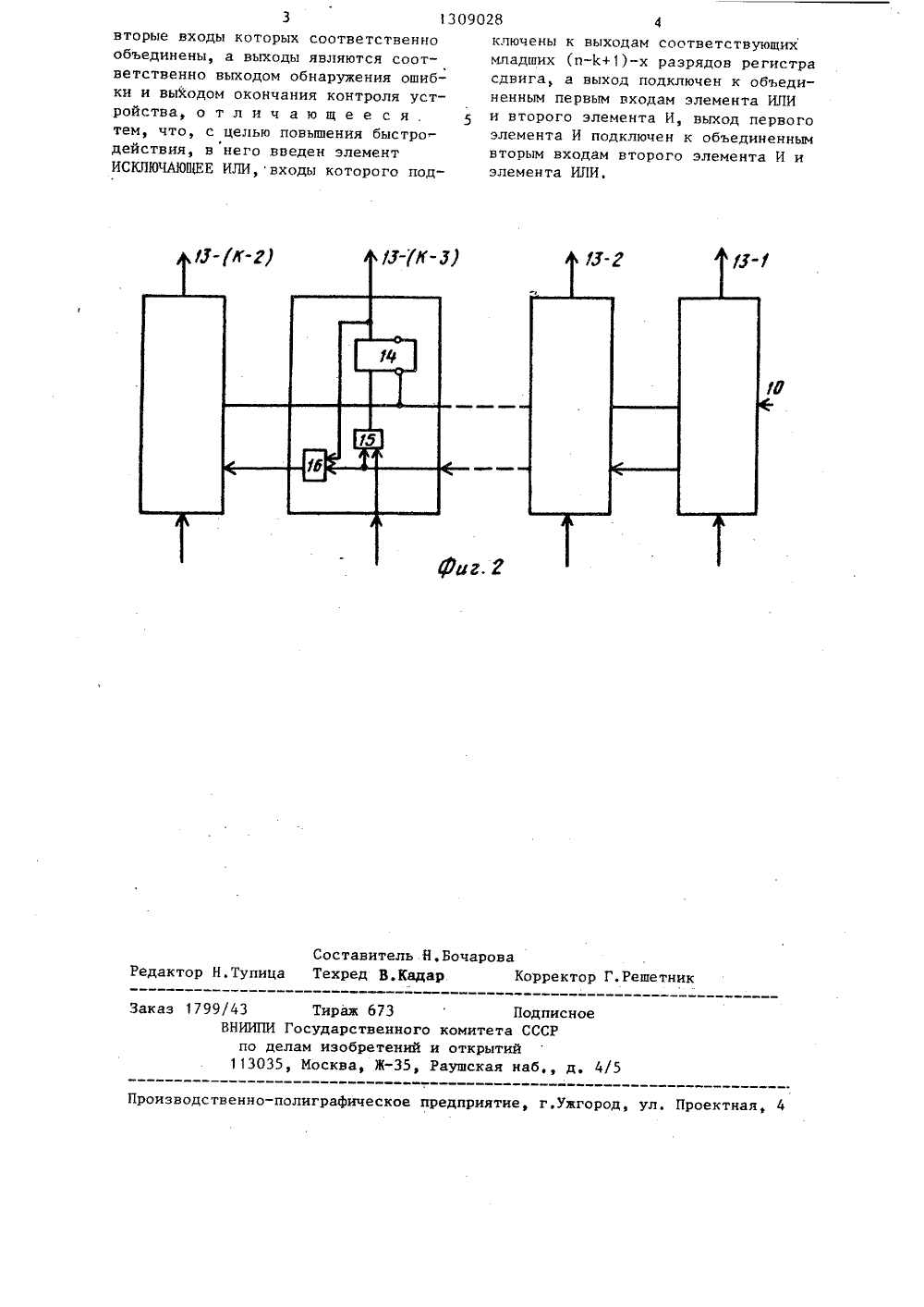

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН,а) 4 С 06 Г 11/О ГОС ПО ИСАНИ БРЕТЕН чения контиз и".повышение льство СССР 11/08, 1984, НАРУЖЕНИЯ ится к авто техник может с АРСТВЕННЫЙ КОМИТЕТ СССР М ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К А ВТОРСКОМУ СВИДЕТЕЛЬ(57) Изобретение отнотике и вычислительной быть использовано для обеспе роля информации в кодах "1 с Целью изобретения является быстродействия устройства. содержит регистр 1 сдвига, ИСКЛЮЧАЮЩЕЕ ИЛИ 2, регистр элементы И 4 и 5, элемент вход 7 записи, тактовый вхо мационные входы 9, вход 10 выход 1 ошибки и выход 12 контроля устройства. 2 ил. Устроиствоэлемент3 памяти,ИЛИ 6,д 8,инфорсброса,окончания1 130902Изобретение относится к автоматике и вычислительной технике и можетбыть использовано для контроля информации в кодахК иэ и".Цель изобретения - повышение быстродействия устройства.На фиг. 1 приведена схема устройства; на фиг. 2 - схема регистрапамяти.Устройство содержит регистр 1 1 Осдвига, элемент ИСКЛЮЧАЮЩЕЕ ИПИ 2,регистр 3 памяти, первый 4 и второй 5элементы И, элемент ИЛИ 6, вход 7записи, тактовый вход 8, информационные входы 9, вход 10 сброса, выход 1511 ошибки, выход 12 окончания контроля устройства.Регистр 3 памяти содержит К блока 13, каждый иэ которых содержит триггер 14, элементы И 15 и 16, 20Устройство работает следующимобразом.В исходном состоянии регистр 3памяти и регистр 1 сдвига сброшены.На вход 7 записи регистра 1 сдвигаподается сигнал записи, при этом врегистр 1 записывается код с входов9 устройства. По окончании сигналазаписи на тактовый вход 8 устройства,являющийся входом сдвига регистра 1.сдвига, подаются тактовые импульсы.При подаче тактового импульса кодв регистре 1 сдвига сдвигается наодин разряд вправо. При появленииединичного потенциала на выходе последнего и-го разряда регистр 1 сдвига он записывается в первый разрядрегистра 3 памяти, при этом разрешается запись кода в его второй разряд.При появлении единичного потенциалана выходе (и)-го разряда регистра1 сдвига он записывается во второйразряд регистра 3, при этом разрешается запись кода в его третий разряд и т.д. Если единичный потенциалпоявляется сразу на нескольких очередных выходах регистра 1 сдвига,то он записывается сразу во все соответствующие разряды регистра 3 памяти, при этом разрешается запись кодав его очередной разряд,Таким образом, единичный потенциал на обоих входах второго элемента И 5 имеется только в том случае,если младшие (и- К +2) разряды регистра 1 сдвига содержат "1", на входырегистра 3 памяти при этом поступаетровно (К) единичных потенциалов(и записывается в него),а в (и-К+2)-иразряде регистра 1 сдвига - код 1.Это имеет место лишь в том случае,когда в коде, записанном в регистр 1сдвига, имеется ровно К единиц. После окончания цикла работы устройства и считывания информации для возобновления его работы необходимо сбросить регистр 3 памяти,Устройство функционирует аналогично до появления единичного потенциала на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 или на выходе первого элемента И 4, или на том и другом вместе. Один или два единичных потенциала, поступая на входы элемента ИЛИ 6, вызывают появление на его выходе единичного потенциала, свидетельствующего об окончании цикла контроляВыходом 11 ошибки устройства является выход второгоэлемента И 5. Единичный потенциал наего выходе появляется только в том,случаекогда на обоих входах имеются единичные потенциалы, т.е. единичные потенциалы имеются на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2, выходе регистра 3 памяти и выходе (и- К +2)-горазряда регистра 1. Единичный потенциал появляется на выходе элементаИСКЛЮЧАЮЕЕ ИЛИ 2 только при наличиина одном из прямых выходов первых(и-К+1)-х разрядов регистра 1 сдвигаодной "1", Единичный потенциал навыходе регистра 3 памяти появляетсятолько в том случае, когде на всеего входы последовательно от 1 до(К)-го поступают единичные потенциалы. формула изобретения Устройство для обнаружения ошибок в кодеК из и", содержащее регистр сдвига, входы параллельной записи которого являются информационными входами устройства, вход сдвига - тактовым входом устройства, вход записи - входом записи устройства, выходы старших (К)-х разрядов сдвига соединены с входами записи соответствующих разрядов регистра памяти, выход(и+2)-го разряда регистра сдвига сое"динен с первым входом первого элементаИ, второй вход которого соединен свыходом последнего разряда регистрапамяти, вход сброса которого является входом сброса устройства, второйэлемент И и элемент ИЛИ, первые иТираж б 73осударственноам изобретенМосква, ЖЗак дписноССР омит ий и открытий Раушская наб., д. 4/ Производственно-полиграфическое предприятие, г,ужгород Проектная вторые входы которых соответственнообъединены, а выходы являются соответственно выходом обнаружения ошибки и вьйодом окончания контроля устройства, отличающее с я,тем, что, с цепью повышения быстродействия, в него введен элементИСКЛЮЧАЮЩЕЕ ИЛИ,входы которого подключены к выходам соответствующихмладших (и+1)-х разрядов регистрасдвига, а выход подключен к объединенным первым входам элемента ИЛИи второго элемента И, выход первогоэлемента И подключен к объединеннымвторым входам второго элемента И иэлемента ИЛИ.
