Мынкин

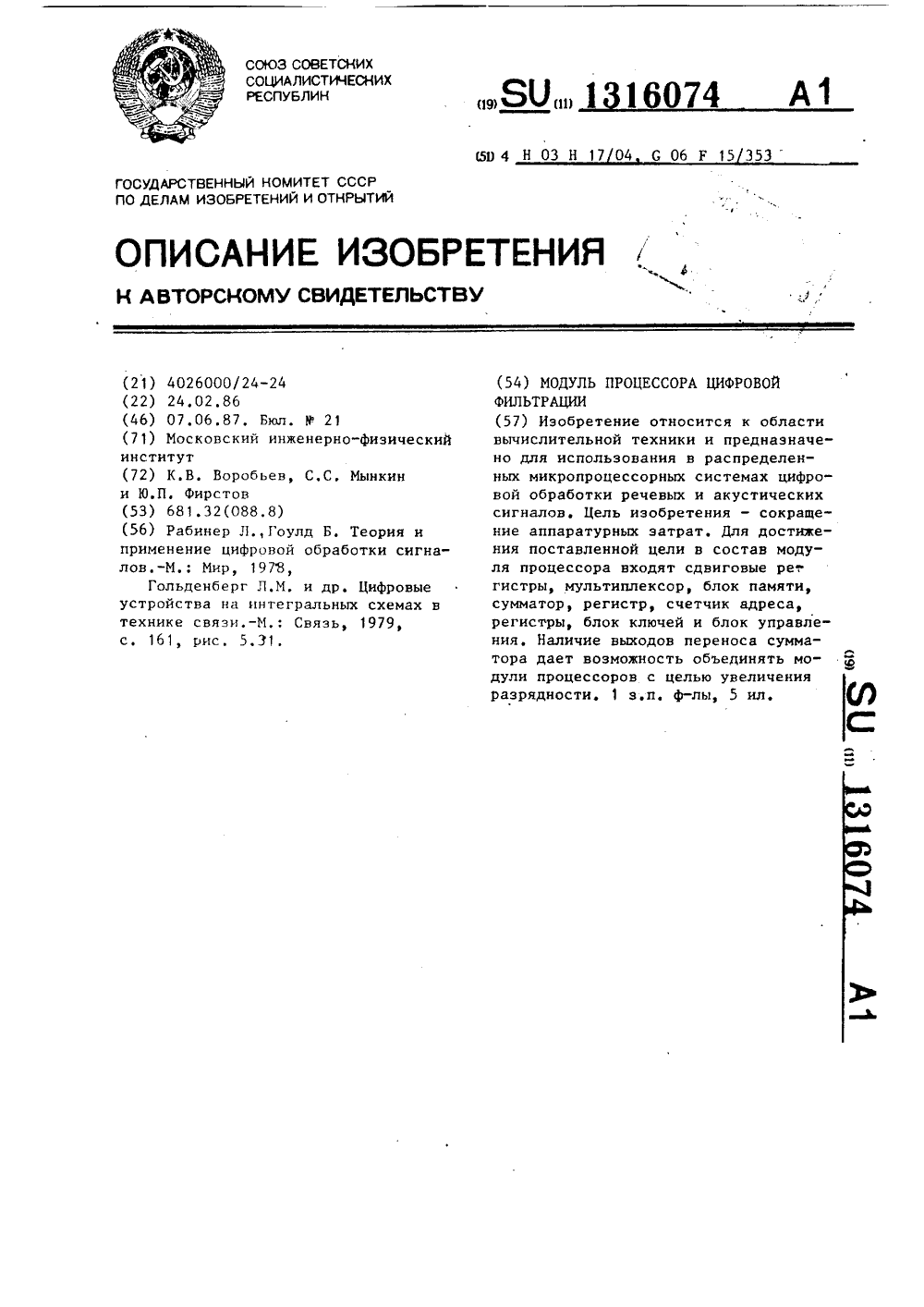

Модуль процессора цифровой фильтрации
Номер патента: 1316074
Опубликовано: 07.06.1987
Авторы: Воробьев, Мынкин, Фирстов
МПК: G06F 17/17, H03H 17/04
Метки: модуль, процессора, фильтрации, цифровой
...1 - 5 появляются младшие разряды записанных в них чисел. Этотразрядный срез через мультиплексор 6подается на адресные входы блока 7памяти, на выходе которого появляется соответствующая частичная сумма.На сумматоре 8 она складывается с нулем, так как регистр 9 предварительно обнулен и сумма записывается в регистр 9. Сдвиговые регистры 1 - 5сдвигаются на 1 разряд, в результате,чего на сдвиговых выходах появляетсяследующий разрядный срез. На этомзаканчивается первый элементарныйцикл,Временная диаграмма последовательности прохождения сигналов во времяэлементарного цикла приведена нафиг. 3.Следующий цикл проходит аналогично, в результате чего в регистре 9образуется сумма двух частичных сумм,а после 16 циклов получается величина первой...
Устройство для умножения
Номер патента: 1309019
Опубликовано: 07.05.1987
Авторы: Мынкин, Русанов, Фирстов
Метки: умножения
...У поступает на входырегистра 2 -2 .Выходы регистра 2, и 2 и узла 3поддерживаются в отключенном (третьем) состоянии до момента записи тетрад в соответствующие секции по импульсу распределителя 21. Затем навсе время преобразования выходы коммутатора 1 отключаются от своих выходных шин, а выходы секций 2 и 2и узла 3 подключаются, соответствен-;но, к входам секций 2-2.После записи множителя во входнойрегистр множителя младшая тетрадапоступает на вход ШМ 7, которая формирует на выходах совокупность управляющих сигналов, определяющую режим работы устройства на данном шагевычисления. Эта совокупность сигналов записывается в регистр 8 по импульсу распределителя 21. Каждая последующая тетрада, поступающая в секцию регистра 2 множителя,...
Гидравлическая опора, преимущественно для амортизации сейсмических толчков
Номер патента: 466352
Опубликовано: 05.04.1975
Автор: Мынкин
МПК: F16F 9/088
Метки: амортизации, гидравлическая, опора, преимущественно, сейсмических, толчков
...снабжена также заправочными трубами 14.Работа опоры заключается в следующем.В заполненном жидкостью цилиндре 1 перемещается поршень 4 со штоком 3. Зазоры между штоком 3 и кольцами 5, а также меж. ду кольцами 8 и цилиндром выбраны такими, чтобы обеспечить лишь протекание минимального количества жидкости, необходимого для свободного перемещения поршня от термического расширения раскрепляемых систем. При сейсмическом толчке количество перетекающей через указанные зазоры жидкости будет незначительным и жидкость под поршнем 4 в момент толчка будет практически заперта, т. е. динамическая нагрузка будет восприниматься жидкостью под поршнем. При движении поршня со штоком жидкость из полости сильфона 9, который сжимается, будет перетекать в...
Устройство для автоматического переключения групп аккумуляторных батарей
Номер патента: 119232
Опубликовано: 01.01.1959
Автор: Мынкин
МПК: H01M 10/42, H02J 7/00
Метки: аккумуляторных, батарей, групп, переключения
...устройства, установленного в системе переездной сигнализации,Устройство осуществляет заряд четырех групп аккумуляторных батарей 1, соединенных последовательно через ограничивающее сопротивление 2 и полупроводниковые вентили 3 от провода дистанционного подзаряда 4.При подаче соответствующего сигнала реле 5 или б отпускает якорь, чем разрывается цепь подзаряда, при этом все четыре группы аккумуляоров автоматически оказываются включенными параллельно на разряд. Вследствие этого емкость, отдаваемая в разрядную цепь, во столько раз превышает емкость, полученную при заряде, сколько групп участвует в схеме. От подзарядного провода в данном случае потребуется брать ток в четыре раза меньше, чем это потребовалось бы при обычной схеме...
Приводной механический гайковерт
Номер патента: 118773
Опубликовано: 01.01.1959
Авторы: Агафонов, Мынкин
МПК: B23P 19/06, B25B 21/00, B25B 23/145 ...
Метки: гайковерт, механический, приводной
...б, сцепленный с червячным коле,"ом 7, жестко связанным со ступицей 8.В ступице свободно скользит ползун 9, жестко связанный с верхним кулачком 10 муфты. Кулачок 10, сцепляясь с кулачком 11, жестко скрепленным со шлицевой втулкой 12, передает крутящий момент на шлицевой валик 1 З и ключ 3, которым и завертывается гайка. Кулачки 10 и 11 выполнены пилообразными с наклоном в сторону завинчивания и сцепля118773 Предмет изобр етения Приводной механический гайковерт с ограничительной по крутящему моменту кулачковой муфтой, поджимаемой воздушной подушкой, отл и чаю щи й ся тем, что, с целью облегчения возможности отворачивания гаек, кулачки муфты выполнены пилообразными с наклоном в сторону завинчивания, а для изменения крутящего момента...
Устройство для сверления отверстий и нарезания резьбы
Номер патента: 118684
Опубликовано: 01.01.1959
Авторы: Мынкин, Орлов
МПК: B23B 39/16, B23G 1/20
Метки: нарезания, отверстий, резьбы, сверления
...состоит из сверлильного станка с многошпиндельной сверлильной головкой 1, автономной нарезной головки 2, например, четырехшпиндельной, и многопозиционного поворотного кондуктора 3 с неподвижным основанием 4. Двигатель б приводит во вращение редуктор б, отводной шлицевой валик которого соединен через вал 7 с шестерней 8 нарезной головки 2. Нарезная головка 2 при помощи втулок 9 перемещается по скалкам 10, укрепленным на основании 4 поворотного кондуктора, Ходовой винт 11 нарезной головки ввернут в резьбовую втулку 12, жестко у,=тановленную на основании 4. Для реверсирования нарезной головки 2 на основании 4 имеются конечные выключатели 18. Для разгрузки ходового винта 11 и резьбовой втулки 12 головка 2 вывешена на пружинах...
Приводное устройство для свинчивания резьбовых деталей при сборке
Номер патента: 94091
Опубликовано: 01.01.1952
Авторы: Агафонов, Мынкин
МПК: B23P 19/06, B25B 17/00, B25B 23/147 ...
Метки: приводное, резьбовых, сборке, свинчивания
Устройство для избирательного вызова от одной батареи
Номер патента: 87386
Опубликовано: 01.01.1950
Автор: Мынкин
МПК: H04Q 1/28
Метки: батареи, вызова, избирательного, одной
...избирательного вызова.Оно состоит из реле 1, меняющего полярность, обмотки которого соединены параллельно, линейного реле 2 и конденсаторных групп 3 и 4.Конденсаторные группы 3 и 4 через контакты реле 1, линейного реле 2 и лампу накаливания 5 подключены к общей батарее б с напряжением 160 в 2 в.При определенном положении контактов конденсаторные батареи будут находиться в заряженном состоянии и напряжение их заряда будет равно напряжению батареи 6.При вращении кодового диска вызывного ключа срабатывает линейное реле 2, которое отключает от подзаряда конденсаторную группу 4 и подключает ее к линии 7. При этом в линию будет послан первый зарядный импульс.Конденсаторная группа 4 буПри дальнейшем вращении д 1, которое, притянув свой якорь,...
