Чеголин

Номер патента: 1803880

Опубликовано: 23.03.1993

Авторы: Куконин, Петько, Чеголин

МПК: G01R 23/16

Метки: анализа, сигналов, случайных, спектрального

...номером а используемого полосового фильтра 5, то они будут расположены в пределах от - Е до Е+ 0,5 Е для а четных и от2 2а+1 а+1- Едо2 2Е - 0,5 Е для а нечетных. Это позволяет, как указывалось ранее, получать на выходах АЦП 6 дискретизированные низкочастотные колебания, лежащие в области частот от 0 до 0,5 Е. Таким образом полосы пропускания фильтров 5 переносятся из области высоких частот в область низких частот без искажения амплитудно- частотной характеристики, Последнее позволяет по спектральным отсчетам, получаемым с помощью блока БПФ 7, работающего при частоте поступления входных отсчетов, равной Е, судить об АЧХ фильтров 5, 1 олосы пропускания которых лежат в области высоких частот, а именно в пределах от гЕ до гЕ . 0,5 Е...

Номер патента: 1675793

Опубликовано: 07.09.1991

Авторы: Куконин, Петько, Чеголин

МПК: G01R 23/16

Метки: частоты

...номера максимальной спектральной составляющей, блок 10 определения частоты,Устройство работает следующим образом,5 10 15 20 25 30 35 40 45 50 55 Измеряемый гармонический сигнал поступает на вход аналогового фильтра 2 нижних частот и на объединенные входыполосовых аналоговых фильтров 3. Сигналыс выходов фильтров 2 и 3 поступают на АЦП6 каналов 5 выделения спектральных составляющих, Все АЦП 6 работают на тактовой частоте Е, задаваемой тактовымгенератором 4. С выходов АЦР 6 дискретизированные отклики фильтров 2 и 3 в видепоследовательности чисел поступают навходы блоков 7 ДПФ. Эти блоки по 2 М временным отсчетам получают Й спектральныхсоставляющих, лежащих в диапазоне частотот 0 до 0,5 Е, которые подаются на соответствующие входы блока 9...

Номер патента: 1619190

Опубликовано: 07.01.1991

Авторы: Куконин, Петько, Пинютин, Чеголин

МПК: G01R 23/16

Метки: анализатор, спектра

...на АПП 5). Поскольку при расширении полосы пропускания переходные процессы в фильтре сокращаются, то появляется воэможность сканировать спектр я Р-- раз быстрее по сравнению со ско- ГЗростью сканирования, которая требуется при исследовании исходного сиг-. нала, что очень важно при обработке сигналов в реальном масштабе времени.Сканиронание спектра восстаноя- ЛЕННОГО СИГНДЛЯ ОСУЩЕСтВЛястСЯ ПУтем изменения тактовой частоты рЮрояого полосового фильтра 13 зя счет качания тактовой частотл второго АЦП 12. НЯ Миг.ЗЯ, д показаны спектры восстановленного сигнала после его дискретизации АЦП 12 с различнымив тактовыми частотами Г и Гн (где 5 В - верхняя граничная частота анализа, Г я - нижняя граничная частота анализа), д на Лиг.Зб, е -...

Номер патента: 1567992

Опубликовано: 30.05.1990

Авторы: Куконин, Петько, Чеголин

МПК: G01R 23/16

Метки: анализатор, спектра

...фильтра (фиг. 56) настраивается на самые высокие анализируемые частотыв спектре считываемого процесса. Вэтом случае на выход фильтра пройдут45самые высокие частоты анализируемогопроцесса (фиг, 5 а,б), При считыванииГцс тактовой частотой Р =Г с,счев сч 1(фиг. 5 в) в полосу пропускания цифрового полосового фильтра (фиг.5 д,г)Гц 1попадут частоты, в -- более низкиецпо сравнению с предыдущим случаем,И т.д, Таким образом, при скачкообразном повышении тактовой частоты55считывания в полосу пропускания цифрового пщосового фильтра подают всеболее низкие частоты, в результатечего спектр анализируемого процессабудет скачкообразно просканировал полосой пропускания цифрового полосового фильтра, начиная с самых верхних частот.Очевидно, что такое...

Номер патента: 1544602

Опубликовано: 23.02.1990

Авторы: Вовк, Геращенко, Сидоров, Чеголин

МПК: B60K 41/06

Метки: передач, переключения, средства, транспортного

...10 к еллл(дторл 11 и блокл ) 55 изчрения елиничной средней л(оп(ИО 33, выхолол ици),1 нителцые слмчсгоры 6 и 7 полклкчны к Входач релеиньх лсилите,й 4 и 5, при зточ блоки 8 и 9 изчерция елиничной средней мощности подключены входа. ми к выходам сумматоров 10 и 11.Устройство работает следующим образом,Работа двигдгевя В лнбой момент времени однозначно спр(деляется загрузкой и част)гой вращения Вдлд двигателя. Загрузк;3 лвигдтеля с всережимным регулятороч Опрелляется положением рейки топливного насоса В слл(л(3 тои 1 О, установленном В кдцзле включения выс 3 Их передач, сигналы нреибрдзователей частоты вращения (злд лвигдтеля ц положения рейки топливного ндсосд складывак)тся, а в сумматоре 11 канала Вклкчения низших передач вычига...

Номер патента: 1538217

Опубликовано: 23.01.1990

Авторы: Борисов, Дашук, Демиденко, Куновский, Чеголин, Шихов

МПК: H03B 19/00

Метки: генератор, сигналов, синусоидальных, цифровой

...аналогового синусоидального сигнала по поступающей кодовой последовательности.Фукнционирование цифрового генератора синусоидальных сигналов во втором режиме осуществляется н соответствии с заданным диапазоном изменения частоты генерирования и законом перестройки частоты. В начале отработки режима производится (в блоке 8) расчет временного интервала, через который производится первое изменение частоты генерируемого сигнала, Данное значение передается н управляемый делитель 3 вместе со значением коэффициента деления, который рассчитывается аналогично, как н первом режиме, Кроме того, как и в первом режиме, производится перезапись отсчетов синусоидального сигнала из блока 1 постоянного запоминания н блок 4 оперативного запоминания. Затем...

Номер патента: 1521454

Опубликовано: 15.11.1989

Авторы: Золотой, Киргизова, Наумович, Оболонкин, Садыхов, Труханов, Чеголин, Шаренков

МПК: A61B 5/02

Метки: фотоплетизмограф

...в аналоговый сигнал (ЦАП) цифроаналоговым преобразователем 11 и поступает на регистратор 8. Вид графика, получаемый на регистраторе 8, представлен на фиг. 4 б.Схема синхронизации с внешней помехой работает следующим образом.Датчик 12 помехи в момент возникновения помехи формирует импульс тока (напряжения), который усиливается усилителем 13 и подается на компаратор 14, порог срабатывания которого подбирается экспериментально. При превышении заданного уровня помехи на выходе компаратора 14 формируется перепад напряжения, который запускает интерполятор 10.Поскольку источником импульсной помехи чаще всего бывает узел или устройство, работающее в непосредственной бли 15214545О5 формула изобретения зости от фотоплетизмографа, то, например,...

Номер патента: 1476488

Опубликовано: 30.04.1989

Авторы: Дашук, Демиденко, Куновский, Чеголин

МПК: G06F 17/14

Метки: быстрого, действительного, преобразования, фурье

...а и Ъ - отсчеты, полученные в предшествующий такт выпол 5нения алгоритма: с - весовой коэффи,циент.Данная процедура является основной для последнего и-го шага алгоритма (выполняется над 0-4 операнда 20ми). Кроме того, она присутствует в1 шагах с номерами 3,4пи вылполняется в каждом из них над 2 опе 1 рандами, где с - номер шага,Устройства при выполнении этои 25процедуры функционирует следующимобразом.По сигналам с синхронизатора 1счетчик 4 последовательно формируеткоды адресов, по которым из блока 8памяти считывается очередная пара30операндов и записывается во входныерегистры 5 и 7 (отсчитываемые операнды а,Ь выбираются такими, .над которыми должна быть выполнена параопераций а+сЬ и а-сЬ. Для представленного на фиг.2 алгоритма при...

Номер патента: 1462354

Опубликовано: 28.02.1989

Авторы: Демиденко, Кончак, Куновский, Чеголин

МПК: G06F 15/332

Метки: быстрого, действительного, преобразования, фурье

...На счетчике 4 по сигналу синхронизатора 1 формируется код адреса второго операнда, являющегося (х + М/2)-м входным отсчетом. С выхода блока 8 оперативной памяти , значение операнда поступает на входной регистр 7 и фиксируется в нем, Отсюда цифровой код попадает на входы мультиплексоров 10 и 11. На управляющие входы последних с синхронизатора623544 51 О 15 40 45 50 55 20 25 ЗО 35 1 поступает сигнал, вызывающий передачу этой информации на входы первого 12 и второго 13 сумматоров. Сумматор 12 осуществляет сложение операндов, поступающих на его входы, а сумматор 13 - вычитание. второго операнда изпервого. С выходов сумматоров 12 и 13 результаты поступают соответственно на входы мультиплексора 14,По сигналам с синхронизатора 1 этиданные...

Номер патента: 1446638

Опубликовано: 23.12.1988

Авторы: Дашук, Демиденко, Петько, Струков, Чеголин

МПК: G07C 5/08

Метки: работы, средств, транспортных

...калибровки, Накопление данных осуществляется в течение всего времени измерений, врезультате чего во внутренних регистрах вычислительного блока 1+ получаются величины, необходимые для вычисления искомых статистических характеристик исследуемых процессов.После завершения измерений блок17 управления сигналами по первомувыходу задает блоку 15 обработку результатов, в процессе которой блок15 выдает блоку 14 последовательностьмикрокоманд, обеспечивающую обработку накопленных данных. В ходе выполнения программы обработки результатоввозникает необходимость осуществленияусловной передачи управления по результатам вычислений, для реализациичего сигнаиа по магистрали состоянийблока 14 поступают на второй входблока 15.В заключение на блоке 17...

Номер патента: 1424027

Опубликовано: 15.09.1988

Авторы: Куконин, Петько, Пинютин, Чеголин

МПК: G06F 17/14

Метки: выполнения, преобразования, фурье

...Нд вь(ходе последнего Формируется последовательность псевдослучайных чисел (п) (Фиг.2 в), а на выходе счетчика 6 формируется код адреса, который поступает, в свою очередь на адресный вход блока 7. На выходах последнего Формируются последовательности числовых кодов, соответствующих значениям синтезирующих Функций 5(и) пля первой группы 1 О блоков и С ;(и) для второй группы 10, которые так же, кдк и ильтрующие функции, описываются соотношениями (1) и (2)(9) 142При равномерном законе распределения Р(п) н вых(1 пцой последовательности генератора 5 псевдослучайных чисел (п) иа выходах 11 сумматоровцычитателей 9 появляются соответствующие значения коздфициентов дискретного преобрдзовдния Фурье: с коэффициентом доверия, зависящимот...

Номер патента: 1418747

Опубликовано: 23.08.1988

Авторы: Куконин, Петько, Чеголин

МПК: G06F 17/14

Метки: выполнения, преобразования, фурье

...9 второй группы 7 - М значений коэффициентов Ьаа. = .Е х(п) Гзхп па -8(гг)1;8(10)При равномерном законе распределения чисел Р(г 1) в выходной последова:тельности генератора 4 псевдослучайных чисел (п) на вьжодех 15 сумматорон-вычитателей 9 поянляются соотнет " стнующие значения коэффициентов дискретного преобразования Фурьеа= -х(п) зг.п- и:(11)1 1Ь,: - Л х(п) соя - п 1(12Ис коэффициентом доверия, завися.;имот времени интервала суммирования(усреднения), так как среднее значе"ние Р, например, для 8 ;(и) равноСО27. , 1.2 ЯР =,. (зз.п - п. - Р(п) Р(п) = - ,зп - хИ И. И х пх. (1 Я Кроме того, тактовые импульсы с выхода генератора 3 поступают на входы блоков 12 делителей частоты и на вход элемента 10 задержки. С выходов...

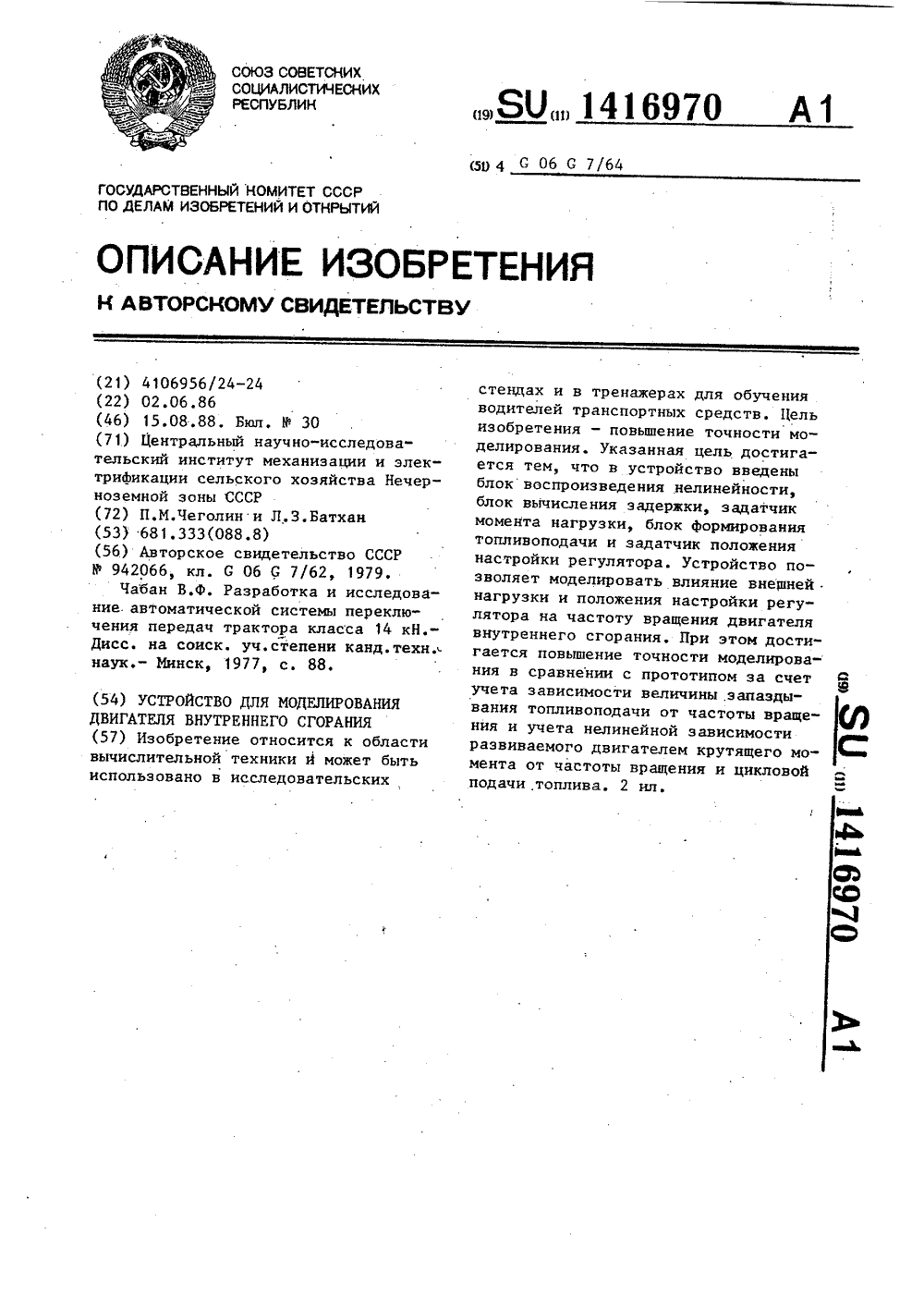

Номер патента: 1416970

Опубликовано: 15.08.1988

Авторы: Батхан, Чеголин

МПК: G06G 7/64

Метки: внутреннего, двигателя, моделирования, сгорания

...а выходной переменной - напряжение П , пропорциональное цикловой подаче тойлива. Задатчик 7 положения настройки регулятора, блок 8 Формирования топливоподачи и колебательное 40 звено 9 образуют нелинейную динамическую модель регулятора 12, входной переменной которой является напряжение П , пропорциональное частоте ы вращения двигателя, а выходной - нап ряжение П 1 пропорциональное положению Ь органа подачи топлива.Устройство работает следующим образом.Уравнение работы собственно двигателя 1 О имеет вид:ЙЯЙгде 1 -момент инерции вращающихся масс, приведенный к валу двигателя;частота вращения;текущее время; М(ь, 1) - крутящий момент, развиваемыйдвигателем, в функции от частоты вращения к цикловой подачи и топлива;чМ - момент внешней...

Номер патента: 1390784

Опубликовано: 23.04.1988

Авторы: Илькевич, Куконин, Мисилевич, Петько, Чеголин

МПК: H03H 17/04

Метки: фильтр, цифровой

...Фильтрации сигнала почастотам К, и й (фиг, 5 а, б), т,е.при ш = 2 и соответственно Г/2,Г /4, Г /8, Г /2, 1 /4, Г /8, т е.при и = 4. Количество диапазонов снеравномерным размешением по частотеравно и = 4 (фиг. 5 в), причем внутри каждого диапазона ш поддиапазоновбудут равномерно распределены почастоте.Частота Г генератора 10 равнаГ = 2 р йХ(фиг. ба), где р - количество трйгонометрических коэффи,циентов (например, р = 6). Тогда делители 11 сформируют последовательность импульсов (фиг. ба) с верхнейчастотой Г= Г /Ги последовательность импульсов (Фиг. бг) с верхнейчастотой Г= Г /1 . Остальные диагораммы (фиг. бг, е, и, д, ж, э) соответствуют частотам Г/2, Г 1/4, Г /ч,Г/2, Г /4, Г /8 соответственно иотображают последовательность...

Номер патента: 1367025

Опубликовано: 15.01.1988

Авторы: Дашук, Демиденко, Куконин, Петько, Чеголин

МПК: G07C 5/08

Метки: работы, регистрации, средств, транспортных

..., эксперимента. В качестве .такого уст" ройства может быть использована одна из моделей микро-ЭВИ с соответствующим набором периферийных средств(например, серий "Электроника-НЦ", "Электроника-С 5") или специализированных экспресс-анализаторов, функционирующих по жесткому алгоритму ипи программируемых пользователем. Устройство работает следующим образом.В режиме испытаний мобильной машины сигналы с выходов датчиков 1,установленных в различных ее узлах,поступают на входы усилителей 2.Последниепроизводят усиление и нормализацию сигнала, приводя его к требуемому уровню. С выхода усилителей2 сигналы поступают на входы первогокоммутатора 3 и п первых входов второго коммутатора 5. Кольцевой коммутатор 5 по командам на входе 8производит...

Номер патента: 1361504

Опубликовано: 23.12.1987

Авторы: Борисов, Золотой, Кузин, Николаев, Савик, Садыхов, Федосеев, Чеголин, Шаренков, Шихов

МПК: G05B 15/00

Метки: динамическими, испытаниями

...-- номер итерации.5 В качестве Я(1) выбирают уровень"белого шума", обеспечивающий минимальную разность дисперсий спектравыхода и спектра задания во всем диапазоне используемых частот.В результате вычисления оценокполучаем 1 отсчетов Я " (1) спектравходного процесса. Причем Б " (1)имеет смысл оценки спектральной плотности мощности на границах заданных 15полос частот. Для восстановления Ботсчетов спектра Б(1) необходимопроизвести линейную интерполяцию накаждом 1-ом отрезке полосы частот:- - целая часть;- р1 с=О,БПолученные Ч (1 с) являются исходПФной информацией для режима генерирования входного воздействия,Устройство работает следующим образом.30 блоке 18 оперативной памяти выходногопроцесса. В случае, если невязкаБ (1) - Б (1)(...

Номер патента: 1345222

Опубликовано: 15.10.1987

Авторы: Куконин, Петько, Чеголин

МПК: G07C 5/08

Метки: работы, средства, транспортного

...18 и передаются по вдРесу 0,211 в Озу 1 б. После этого устройство готово к обработке входного сигнала. Переключатель 39 ставится в положение Чтение", отключая тем самым блок 18 ввода коэффициентов.Переключатель 33 устанавливается в положение "Измерение", обеспечивающее подачу на шину потенциала логической единицы, При включении режима "Пуск" переключателем 27 из генератора 14 импульсов через второй вход блока 15 начинает поступать импульсная последовательность частоты Г . Она подается на делитель 29 частоты и на четвертую шину магистрали с четвертого выхода блока 15, который идет к программному блоку 17,С первого выхода делителя 29 частоты импульсная последовательность частоты Г поступает через шину второго выхода на аналого-цифровой...

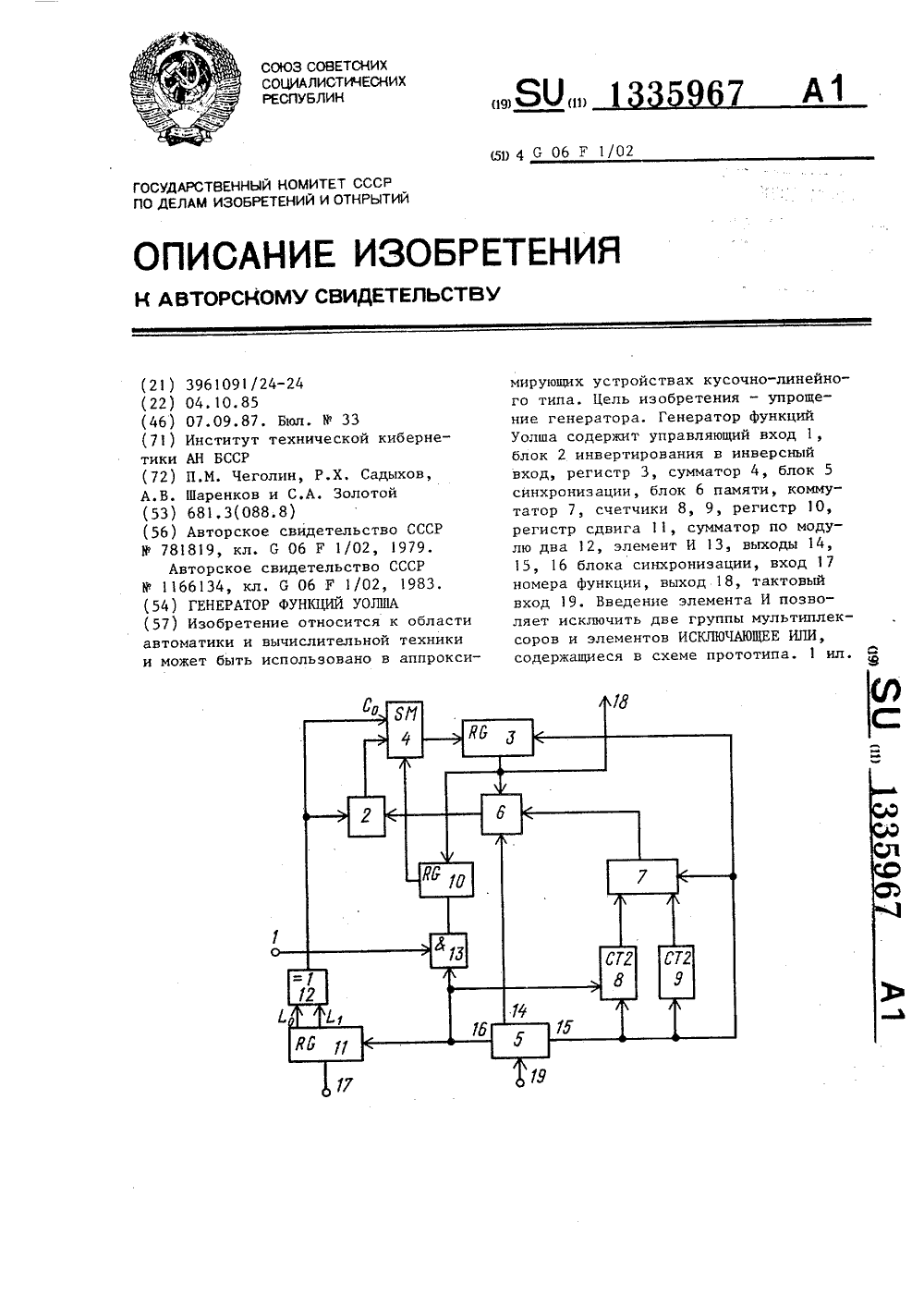

Номер патента: 1335967

Опубликовано: 07.09.1987

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G06F 1/02

Метки: генератор, уолша, функций

...импульс последовательностио2 ,2 2 , по которому происходитзапись результата последней операцииочередного шага алгоритма в регистр 1 О,сброс в 0 счетчика 8 и сдвиг информации влево в регистре 11 сдвига.Выходы двух старших разрядов регистра 11 сдвига соединены с входами сумматора по модулю два, на выходе которого формируется сигнал управленияблоком 2 и сумматором 4 в соответствии с выражением:в =,.Причем" соответствует операциявычитания для сумматора 4 и инвертирования для блока 2, а "О" - операциясложения и передачи сигнала без инверсии соответственно. По первому импульсу с выхода 16 блока 5 в разряды ,3., ,.г, регистра сдвига 11(- младший разряд) записываетсядвоичный код номера генерируемой Функции, а в разряд ., - "О",...

Номер патента: 1332331

Опубликовано: 23.08.1987

Авторы: Куконин, Петько, Чеголин

МПК: G06F 17/14

Метки: выполнения, преобразования, фурье

...для выполненияпреобразования Фурье; на фиг.2 -принципиальная схема распределителяимпульсов; на фиг.3 - временные диаграммы в контрольных точках.Устройство содержит информационный вход 1, генератор 2 тактовыхимпульсов, аналого-цифровой преобразователь (АЦП) 3, М накапливающихсумматоров-вычитателей 4 первой и второй групп .5, информационные выходы 6 первой и второй групп, элемент 7 задержки, группу 8 из М блоков 9 делителей частоты и группу 10 из М распределителей 11 импульсов.Устройство работает следующим образом.Входной аналоговый сигнал поступает на вход 1 АЦП 3. Тактовые импульсы с периодом Т с выхода генератора 2 поступают на вход синхронизации АЦП 3, на входы блоков 9 делителей частоты и на вход элемента 7задержки. Значения...

Номер патента: 1325510

Опубликовано: 23.07.1987

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G06F 17/14

Метки: ортогонального, преобразования, уолшу

...где + - комйлексное сопряжение.Матрица Уолша действительна, симметрична и ортогональна, поэтому+ (3 1) Ч (19.1) ч (1. ) фСледовательно, для разложения в ряд и восстановления функции можно использовать одни и те же структуРы быстрых алгоритмов с учетом множите" ля М . Если учесть, что для размерности М = 2 (11 = 1,2, ,) быстрый вычислительный алгоритм содержит 1 оя М шагов, то достаточно на каждом из шагов вычислительного алгоритма умножить результат вычислений на 1/2.В предлагаемом устройстве режим работы (разложение в ряд или восстановление функции) задается сигналом на управляющем входе 4,Рассмотрим работу устройства на примере вычисления коэффициентов разложения Б,.Формула изобретения Устройство для ортогонального преобразования по...

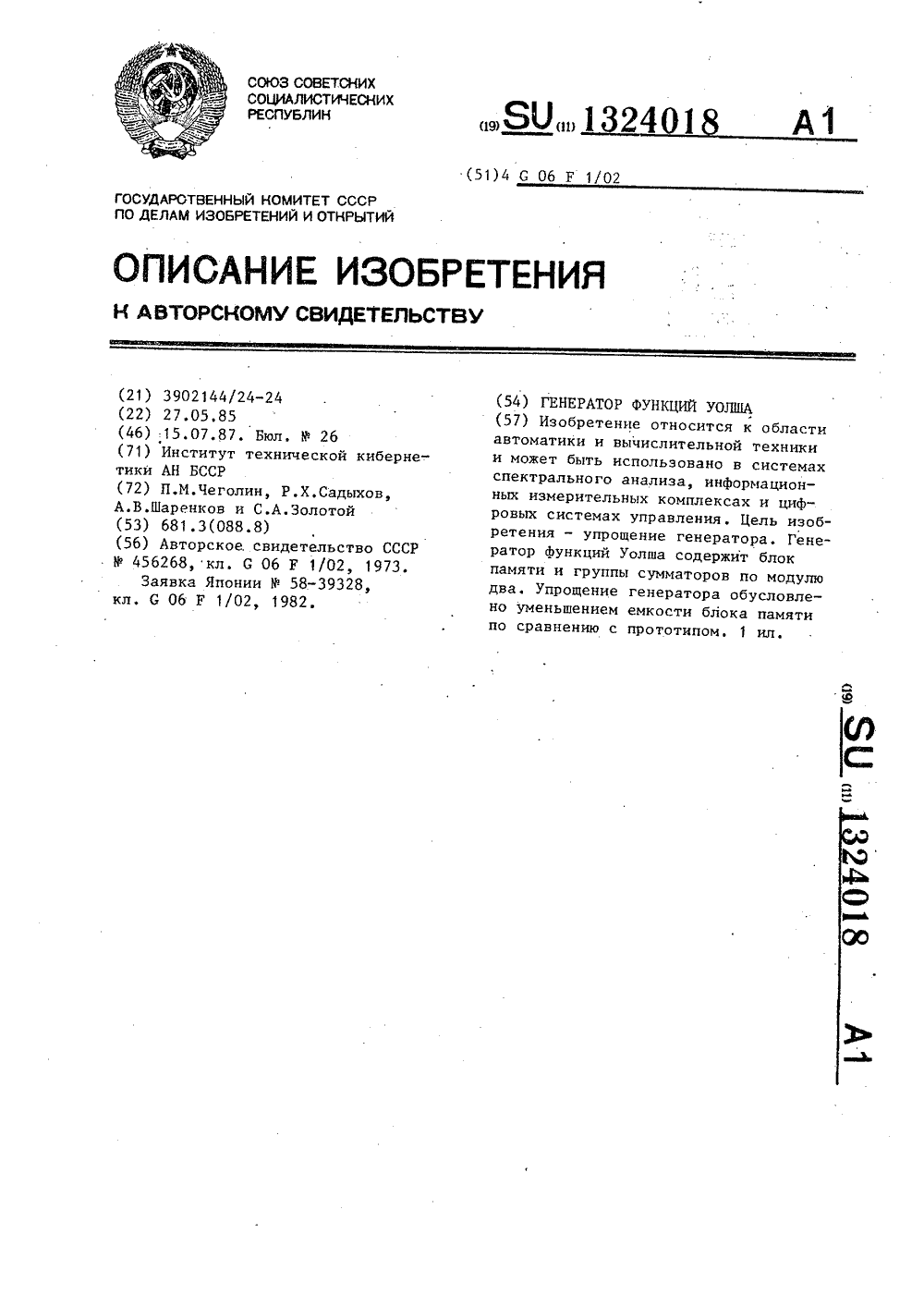

Номер патента: 1324018

Опубликовано: 15.07.1987

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G06F 1/02

Метки: генератор, уолша, функций

...Иь(") +1 (Г) приИ/2;,(2) И (с)-(-1) Ю (с) при с ) И/2 размерности И/2 х И/2. 18 2Построить матрицу (1) из ма рицы (3) можно на основании (2), Схематически это достигается подключением И/2 сумматоров по модулю два к выходам блока 1 .памяти, где записана матрица (3). Управление сумматорами по вторым входам осуществялется разрядом Ы, согласно (2).Описанное справедливо для матриц Уолша любой размерности. Следовательно, можно сокращать объем памяти в число раз, кратное четырем, с введением соответствующего числа сумматоров по модулю два, управление которыми осуществляется К младшими разрядами кода номера функции Ы. Например, при 1 = 1 используется разряд Ыпри К = 2 - два разряда Ы и Ы при к = 3 - Ыо а(1 О и т.дВ случае 1 = 2 объем памяти...

Номер патента: 1302295

Опубликовано: 07.04.1987

Авторы: Демиденко, Куконин, Петько, Чеголин

МПК: G06F 17/17, H03H 17/04

Метки: фазовый, фильтр

...при этом в последний (правый) разряд регистра 2 сдвига вдвигается правое промежуточное значение последовательности с деформированным спектром. В освободившийся первый 20 (левый) разряд регистра 2 сдвига по сигналам синхронизатора 7 поступает и записывается очередное значение входного процесса (через первый) мультиплексор 1 с его третьего входа). 25Затем начинается рекуррентный процесс вычисления значений последовательности с деформированным спектром на очередном этапе.Этот процесс описывается выраже ниямиЙ =аК - О + Е (2)= а., - 01+ Б , (3) 35Фл.я;= ар;, - д;, + я; (4)где а - коэффициент, определяющий деформацию спектра процесса (при 1 ) а ) 400 спектр имеет большее разрешение на низких частотах и меньшее на высоких, при Оа-1 наоборот...

Номер патента: 1302294

Опубликовано: 07.04.1987

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G01R 23/16, G06F 17/14

Метки: спектроанализатор

...группы Во втором такте формиру ются значения (Х 1 + Х ), (Х, - Х).В третьем такте на выходе блока 1 первой группы формируются значения (Х + + Хф), (Х - Хэ), в четвертом - (Х + + Х ), (Х - Х, и т.д. Аналогично 40 работают блокив последующих группах (и = 2,3), с той разницей,что блок 1 и-й группы задерживает сигналл- л на 2 .такта. В результате на 2 -м такте, т.е. в момент поступления 45 входного сигнала Х на выходах блоков 1 и-й группы одновременно сформированы 2 коэффициентов преобразовавния последовательности50х, = х,х,х,где= 4 имеем 1302294 4Аналогично в (2"+1)-м такте вычисляются все коэффициенты для входнойпоследовательности 1 Хи т.д,Рассмотрим режим вычисления коэффициентов в базисе ОИФУ, На входыкода операции блоков 1 и...

Номер патента: 1290356

Опубликовано: 15.02.1987

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G06F 17/18

Метки: анализатор, статистический

...коэффициенты разложения по обобщенным интегральным функциям Уолша,Таким образом, предлагаемое уст 40ройство позволяет вычислять ковариацию коэффициентов Уолша двух процессов х(й) и у(1) по их ковариационным функциям К(1) и К(С), что расширяет его функциональные возможности,45Формула изобретенияСтатистический анализатор, содер 50жащий счетчик, накапливающий сумматор и блок преобразования в дополни" тельный код, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей анализатора засчет вычисления ковариации коэффициентов Уолша двух процессов, он содержит генератор обобщенных интегральных функций Уолша, два блока памяти, сумматор по модулю два, сумматор, умно- житель, блок преобразования в инверсный код,...

Номер патента: 1288718

Опубликовано: 07.02.1987

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G06F 17/18

Метки: анализатор, статистический

...функций Уолша, блок памяти, сумматор по модулю два, умножитель, коммутатор, два триггера, два элемента И, два элемента ИЛИ и одновибратор, причем входы новременно младшие разряды р иэтих кодов поступают на входы сумматора 13 по модулю два.и, если р 0+ Г = 1, то триггер 2 устанавливается в "1", которая, поступая на вход эдемента ИЛИ 11, запрещает запись информации в накапливающий сумматор 9.В случае р 0+ ь = О триггер 3 установлен в "О", на выходе накапливающего сумматора 9 сформирована ковариация коэффициентов Уолша согласно равенства (7). Знаковый выходГОИФУ 1 управляет работой блока 7преобразования в дополнительный код,на информационный вход которого поступает модуль К(р, 1,й) по форму,Че (б). Далее очередная ординатаК...

Номер патента: 1264199

Опубликовано: 15.10.1986

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, спектра, уолша

...на управляющем входе демультиплексора 19 выход мультиплексора 10 подключается к входуэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ 5, к дру. гому входу которого подсоединяется выход регистра 4 сдвига через элемент И 6, через элемент ИЛИ 26 регистр 4 сдвига закольцовывается. На выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ 5 Формируются произведения соответству ющих ординат кусочно-постоянных функ. ций Уолша. Сигнал с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ 5 управляет направлением счета реверсивного счетчика 25 ("1" - сложение, "0" - вычита ние) и поступает на информационный вход триггера 2, 1264 Выход переноса реверсивного счетчика 25 подключен к тактовому входу триггера 2, тем самым обеспечивается формирование знака функции КЯ ,С) на выходе триггера 2. 5Модуль ординаты...

Номер патента: 1264025

Опубликовано: 15.10.1986

Авторы: Батхан, Котлобай, Чеголин

МПК: G01M 15/00

Метки: внутреннего, двигателя, испытания, обкатки, сгорания

...его длину от исполнительного механизма до органа подачи топлива.Датчик 8 положения двигателя 12 преобразует в электрический сигнал линейные перемещения в направлении натяжения троса 7 двигателя 12, ус" тановленного на амортизаторах 13, а также его угловые перемещения в продольно-вертикальной плоскости относительно точки крепления органа 2 подачи топлива, которые приводятк изменению положения органа 2 подачи топлива относительно двигателя 12. Датчик 8 положения двигателя выполнен, например, в виде двух последовательно соециненных пьезоэлектрических преобразователей, сочлененных с точкой крепления органа 2 подачи топлива, один из которых реагирует на,указанные линейные, а другой - на угловые перемещения двигателя 12.Устройство для...

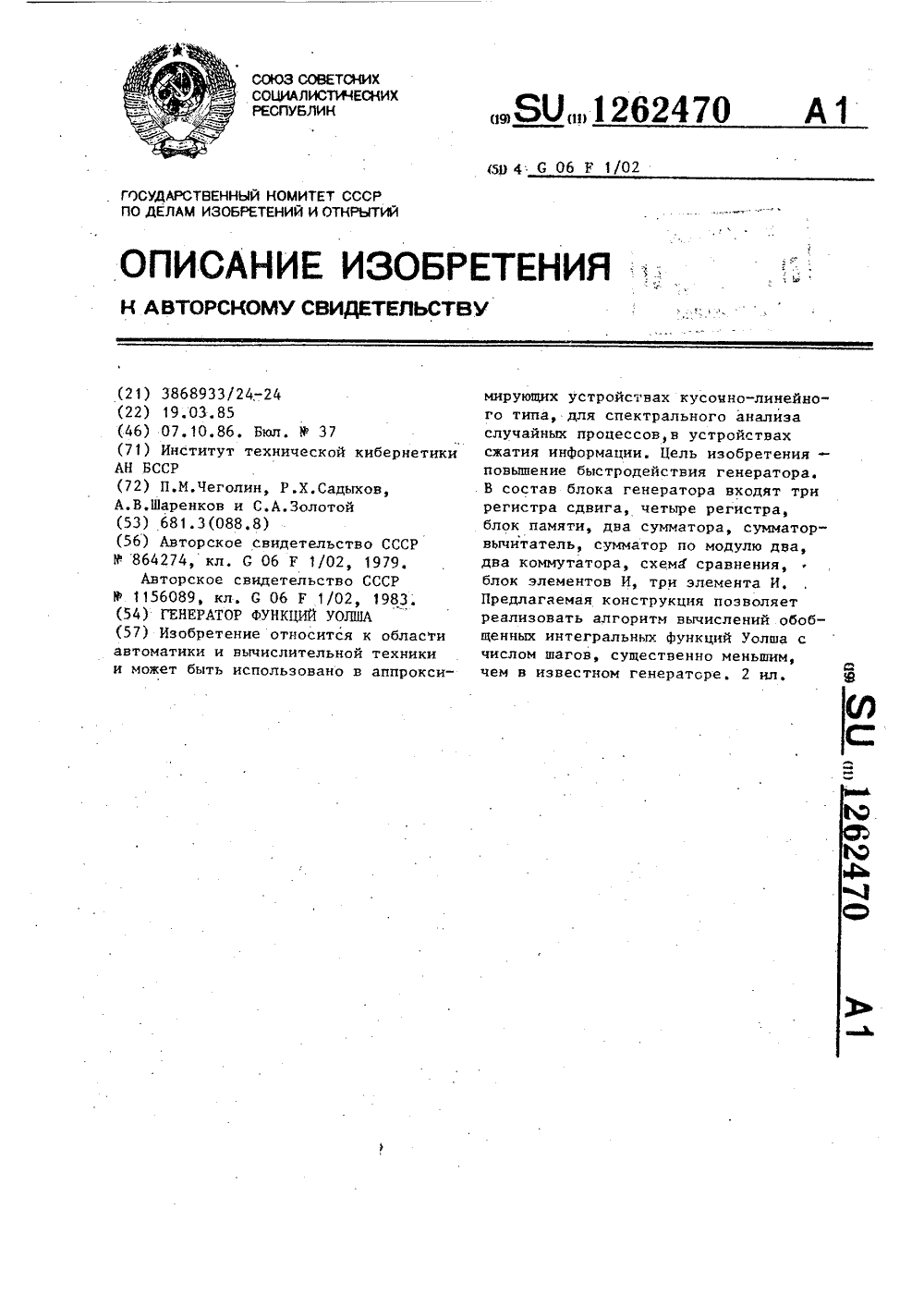

Номер патента: 1262470

Опубликовано: 07.10.1986

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G06F 1/02

Метки: генератор, уолша, функций

...4, подключаемые к адресному входу блока 11 памяти через коммутатор 3 в зависимости от состояния счетчика 9. В 1-м и 2-м тактах ("0" в старшем разряде счетчика 9) тактовые импульсы проходят через элемент И 14 на управляющие входы регистров 15 и 17, разрешая прием операндов. При этом операндЭКдз проходит в регистр 17 (2-й такт через регистр 15 (1-и тахт). В режиме "Запись" ("1" в старшем разряде счетчика 9 - 3-й и 4-й такты) блок 11 памяти управляется тактовыми импульэми, проходящими через элемент И 12, Отбор результатов операций (3) и (4) с выходов сумматора 16 и блока 18 элементов И для записи в бла 1 11 паответственно На последовательных выходах регистров 19 и 20 сдвига, в которые перед началом вычислений заносятся значения р, 1,...

Номер патента: 1244655

Опубликовано: 15.07.1986

Авторы: Золотой, Кравцов, Садыхов, Чеголин, Шаренков

МПК: G06G 1/02

Метки: генератор, функциональный, цифровой

...1.- 19 16, 8) На основании (6), (7) и (8) можно оСуществить аппаратурную генерациюВ-сплайнов 1 и 2-й степеней. В циф%5 ровом виде ординаты В-сплайнов 1 и2-й степеней при 4-х отсчетах на единичном интервале имеют видЦифровой функциональный генераторсодержит реверсивные счетчики 1 и 2,триггеры 3 и 4, регистры 5 и 6, сумматоры 7-10, вычитатель 11, элементИЛИ 12, элемент И 13.Цифровой функциональный генератор работает следующим образом.В исходном состоянии во всех регистрах, счетчиках и сумматорах записан нулевой код, триггеры 4 и 3также установлены в 10". Тактовыеимпульсы через элемент ИЛИ 12 поступают на тактовый вход реверсивногосчетчика 1, на выходе которого формируется В; -сплайн (9), При достижении максимального значения функции...

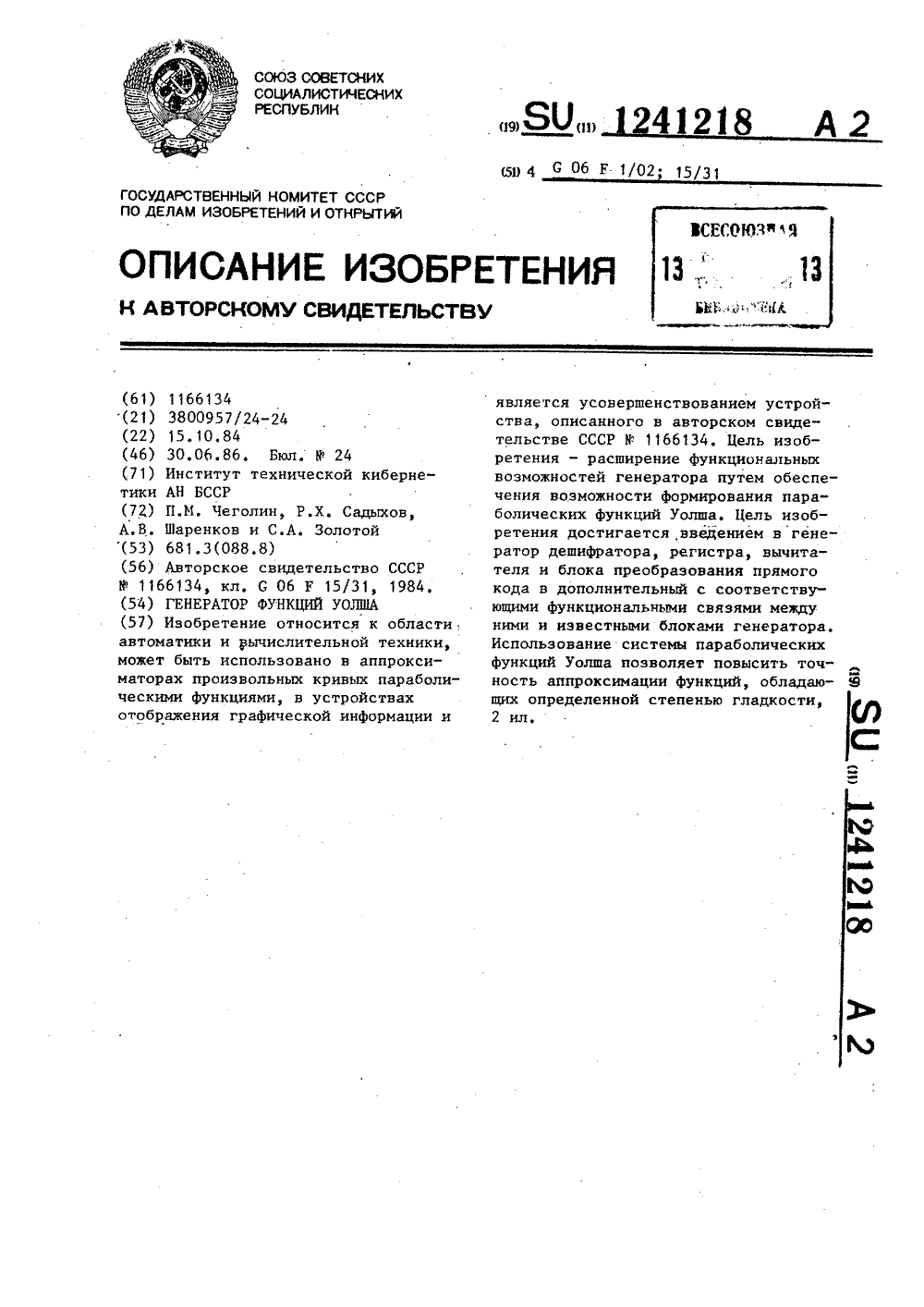

Номер патента: 1241218

Опубликовано: 30.06.1986

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G06F 1/02, G06F 17/14

Метки: генератор, уолша, функций

...к адресной шине блока 6памяти подключается выход счетчика9 адреса, формирующий адрес записи,а низким - выход счетчика 8 адреса,формирующий адрес считывания. Записьинформации в блок 6 памяти происхо. дит по импульсам, поступающим с вы.хода 25 распределителя 5 импульсовна управляющий вход Чтение/записьблока 6 памяти, Низкий уровень сигнала соответствует операции Чтение"во время которой происходят сложение (вычитание) кода регистра 10 скодом ячейки блока 6 памяти, адрескоторой сформирован счетчиком 8 адреса, и запись результата в регистр 13по тактовым импульсам. На выходе 24распределителя 5 импульсов формируется последний импульс последовательности 2 , 2 , 2 ,, 2 , по котороог ьму происходят запись информации врегистр 10, сброс...
