Регулятор уровня нижнего бьефа

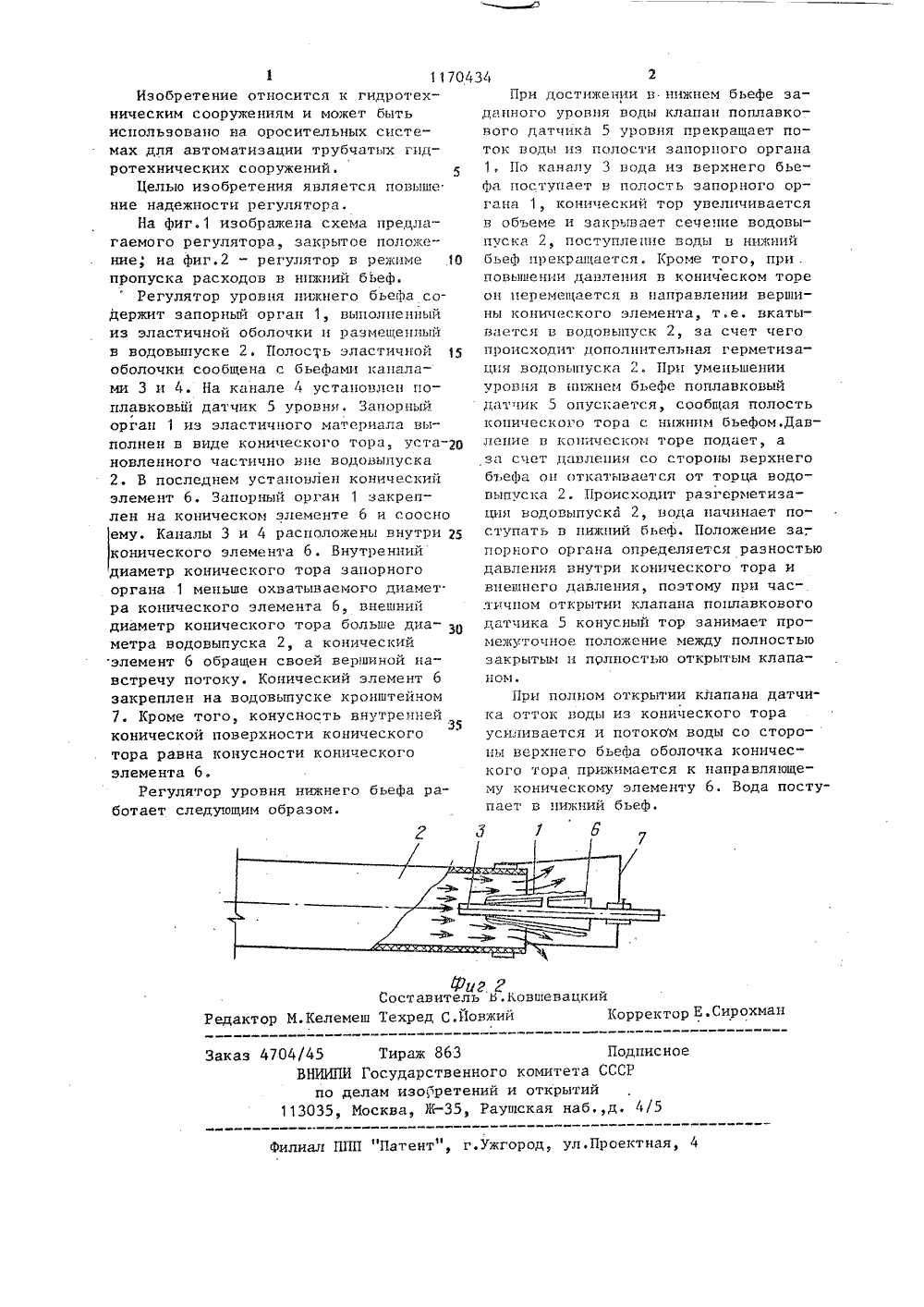

.Свистунов,вог яйс о ССС1980.СССР1981 НИЖНЕГО размеиз эласорой соРегулятор щ ис я на одновковый и ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР(71) Кубанский ордена ТрудоКрасного Знамени сельскохозный институт(54)(57) 1. РЕГУЛЯТОР УРОВНББЕФА, содержащий водовыпусщенный в нем запорный органтичной оболочки, полость кообщена с бьефами каналами,из которых установлен попладатчик уровня, о т л и ч а с я тем, чо, с целью повышения надежности регулятора, запорный орган выполнен в виде конического тора, установленного частично вне водовыпуска и закрепленного па размещенном в водовыпуске соосно ему коническом элементе, а канал сообщения полости оболочки с бьефами расположен внутри конического элемента, причем внутренний диаметр конического тора меньше охватываемого диаметра конического элемента, внешний диаметр конического тора больше диаметра водовыпуска, а конический элемент обращен своей вершиной навстречу потоку.2.п о п.1, о т л и -тем, что конусностьй поверхностина конусности нутреннеи коническо онического тора рав онического элемента434 Фиг. гСоставитель В, КовшевацкийРедактор М.Келемеш Техред С,йовжий Корректор Е. Сирохман Заказ 4704/45 Тираж 863 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд, 4/5филиал ППП "Патент", г,ужгород, ул,Проектная, 4 1 1170Изобретение относится к гидротехническим сооружениям и может быть использовано на оросительных системах для автоматизации трубчатых гидротехнических сооружений5Целью изобретения является повыше ние надежности регулятора.На фиг.1 изображена схема прецлагаемого регулятора, закрытое положение; на фиг.2 - регулятор в режиме .1 О пропуска расходов в нижний бьеф.Регулятор уровня нижнего бьефа содержит запорный орган 1, выполненный из эластичной оболочки ц размещенный в водовыпуске 2, Полость эластичной оболочки сообщена с бьефами капала- ми 3 и 4. На канале 4 установлен поплавковыи датчик 5 уровня. Зацорцый орган 1 из эластичного материала выполнен в виде конического тора, устаО новленного частично вце водовыпуска 2. В последнем установлен конический элемент 6. Запорный орган 1 закреплен на коническом элементе 6 и соосцо ему. Каналы 3 и 4 расположены внутри 2 конического элемента б. Внутренний диаметр конического тора запорного органа 1 меньше охватываемого диамет. ра конического элемента 6, внешний диаметр конического тора больше диа- ЗО метра водовыпуска 2, а конический элемент 6 обращен своей вершиной навстречу потоку, Конический элемент 6 закреплен на водовыпуске кронштейном 7. Кроме того, конусность внутреннеи35 конической поверхности конического тора равна конусности конического элемента б.Регулятор уровня нижнего бьефа ра - ботает следующим образом. При достижении в нижнем бьефе заданного уровня воды клапан поплавкового датчикй 5 уровня прекращает поток водь 1 цз полости запорного органа 1. По каналу 3 вода из верхнего бьефа поступает в полость запорного органа 1, конический тор увеличивается в объеме и закрывает сечение водовыпуска 2, поступлецце воды в ниясний бьеф прекращается. Кроме того, при . повышении давления в коническом торе оц перемещается в направлении вершины конического .элемента, т.е. вкатывается в водовыпуск 2, за счет чего происходит дополцительцая герметизация водовыпуска 2. При уменьшении уровня в нижнем бьефе поплавковый датчик 5 опускается, сообщая полость конического тора с нижним бьефом.Давление в коническом торе подает а за счет давления со стороны верхнего бъефа оц откатывается от торца водо- выпуска 2. Происходит разгерметизаци вадовыпуска 2, вода начинает поступать в нижний бьей. Положение за-,порцого органа определяется разностьюдавления внутри конического тора ивнешнего давления, поэтому при час.тичном открытии клапана поцлавковогодатчика 5 конусный тор занимает промежуточное положение между полностьюзакрытым и пргпгостью открытым клапацом.При полном открытии клапана датчика отток воды из конического тора усиливается и потоком воды со стороны верхнего бьефа оболочка конического тора прижимается к направляющему коническому элементу б. Вода поступает в цижций бьеф.
