Номер патента: 2501

Опубликовано: 31.03.1927

Автор: Маслов

МПК: B22F 9/08

Метки: башне, дробинок, дроболитейной, падающих, перевода, приемники

...образомрасположенных.На приложенном чертеже схематически изображено предлагаемое устройство для дроболитейных башен,Ча верху башни, в резервуар 1 вливается расплавленный свинец, пропускаемый через решетчатое днов виде потока капель 4 по трубе 2.В пространстве б трубы 2 на потоккапель свинца направляются пульверизаторами струи холодной воды для приведения капель в твердое состояние до встречи с наклонной поверхностью 3 и, если потребуется, то вдоль башни 2, навстречу потоку капель свинца 4, может быть направлена вентиляторами струя холодного воздуха. Под углом к направлению полета дробинок в башне укрепляется поверхность 3, обращенная вогнутостью 5, 5 кверху и заканчивающаяся вне башни подемной ветвью с просветами над приемниками 7,...

Номер патента: 59121

Опубликовано: 01.01.1941

Автор: Савотин

МПК: B61C 8/00, B61K 11/02

Метки: башне, водонапорной, запорным, клапаном

...образом. Нижняя кромка колпака устанавливается на глубине от высокого горизонта воды в башне Н+ 11, где Ь составляет ход тарелки запорного клапана, При установке поплавка в колпак линия уровня его затопления от собственно 59121го веса в воле должна оыть в одной плоскости с нижней кромкой воздушного колпака.При глубине погружения поплавка более Н последний следует затопить водой до соответствующей черты по шкале 10 (фиг. 3), а трубку 3 в нем приподнять на величину высоты заполнения поплавка водой с тем, чтобы эту воду не выбрасывало из поплавка. При погружении поплавка менее Н гюдъем поплавка надлежит регулировать на подвесках 6 соответственно делениям по шкале 9. Остальная уста-новка остается аналогичной первомуварианту. При...

Номер патента: 76288

Опубликовано: 01.01.1949

Автор: Рожновский

МПК: F03D 7/02, F03D 9/00

Метки: башне, ветросиловая, водонапорной, смонтированная

...изображен на фиг. 1 и 2Головка ветрового колеса расположена на поворотной трубе 1, которая проходит через центральнуютрубу 2 водяного бака 8,На трубе 1 укреплено зубчатоеколесо 4, вращаемое шестерней, сидящей на вертикальном валу бштурвального, колеса б. Колесо 4 воизбежание перекосов выполнено сшарнирными спицами 7. Обод 8 колеса 4 покоится на кольцевом угольнике 9 каркаса решетчатой опорыбашни.Проходящий внутри трубы 1 вал10 через редуктор 11 передает вращение мельничному поставу 12, генератору постоянного тока 13 м на.сосу 18,Устоичивость трувается прикрепленыштейном 14, которьперила 1 б и поворас трубой 1, являясьлестницей.Направление ветрпоказанием стрелкиветроуказателем 17го колеса на ветеросуществляется посвала б. а...

Номер патента: 212502

Опубликовано: 01.01.1968

Авторы: Рожновский, Смирнов, Ушаков

МПК: E04H 12/30, E04H 7/16

Метки: башне, водонапорной, горизонтальный, резервуар

...ых зак епланы .поРУ Р Р У ры.На фиг. 1 и 2 изображен описываемый резервуар, соответсгвенно вид спереди и вид сбоку; на фиг. 3 - схема монтажа горизонтального резервуара к водонапорной башне.Горизонтальный резервуар к водонапорной башне на многостоечных пространственных опорах 1,выполнен с несколькими емкостями 2. Емкости шарнирно соединены распорками 3 по центру днищ, на которых закреплены упоры 4. Каждая емкость жестко закреплена на своей опоре, чем обеспечивается статическая неизменяемость конструкции как в стадии монтажа башни, так и в эксплуатации,т изобретения 1 оризон гальный башне на мпогос опорах, отличающ 0 щения степени уд нен с несколькими диненными ра по которых закреплегнапорноннственных чью повьюн выполирно соеднищ, на...

Номер патента: 309890

Опубликовано: 01.01.1971

Авторы: Борзило, Вольтер, Государственное, Пунт, Разживин

МПК: A01F 25/08, B65G 65/38, B65G 69/04 ...

Метки: i-t-il, natehtbd-ixihcmablвсесоюзнаяв, башне, выгрузки, досушки, искусственной, разгрузчик, сена

...емой пружины 23 рычаг натягивает тормозную ленту. При разгрузке к тормозному рычагу 22 прикрепляется Гиокая тяГа 24. Второи конец гцокой Т 5 Гц через олоки 25 соединен с тросом 4. Гибкая тяга 21 имеет натяжное уст ройство 26.Описанный разгрузчик работаст следующимобразом.При загрмзке Оопец Гибкой тЯГи 24 сосдис рычагом И, собачка 15 введена в затлецис с храповым колесом 10. Рычаг привращении приводного вала 18 с эксцентриком 17 совершает колебательные движения и через собачку 15 проворачивает храповое колесо 10 с барабаном 7. При этом трос 4 наматывается на барабан 7 лебедки и нагружается пружина 5. Пружина 23 рычага тормозной ленты регулируется так, что позволяет проворачиваться барабану 11 при наматывании троса, но удерживает его...

Номер патента: 633589

Опубликовано: 25.11.1978

Авторы: Казанский, Корнев, Шульман

МПК: B01J 2/02

Метки: башне, грануляционной, разбрызгивания, расплава

...происходит точно по оси патрубкв, таккак клапан установпен в нем, в силавоздействия пружины обеспечивает ппотность прилегания клапана к патрубку,Каждая секция снабжена штуцером дпяподвода пара соединенным с коппекторомпврв через запорное устройство, что обеспечивает воэможность пропарки каждой Исекции.На чертеже показано устройство, общий вид, в разрезе.Устройство включает камеру 1 с перфорированным дном 2 и крышкой 3, Внут- Мри камеры укреплены перегородки 4,рвздепяющие ее нв отдельные смежныесекции. Верхняя секция имеет патрубок5 ввода расппвва, все остальные секцииимеют пвтрубки 6 ввода расплава, соединенные со смежными секциями.Штуцера закрываются съемными крышками 7 с ребрами 8, поддерживающиминапрввпяющую втулку 9 клапана....

Номер патента: 636310

Опубликовано: 05.12.1978

Авторы: Балакшин, Величко, Гуревич, Дыбцын, Заозерский, Коен, Михалев, Попов, Синчук, Сосновский

МПК: D21C 9/14

Метки: башне, высокой, концентрации, массы, отбельной, уровня

...стенках башни,н/м ф2ее предел ползучести массы и/м( - модуль упругости массы, н/м;о. - вязкость массы, нсек/м; рЭ - удельное сопротивление фильтрации массы нсек/м4,о,ОО - постоянные коэффициенты, определяемые экспериментально: м, м /сек,безразмерный, 3ЬМп,й 1 яьЯЬЯ - отклонения скорости вращения барабана вакуум-фильтра,уровня массы в ванне вакуум-фильтра и расхода разбавляюшеи воды от их номинальныхзачепй 461 иНсеклПримером для осуществлеия предлагаемого способа может служить устрой+4 ство, структурная схема которого представлена на чертеке.Устройство. содержит отбельную башню 1, к которой подключены датчики 2,3 гидростатического давления и расхода разбавляющей воды соответственно, вакуум-фильтр 4, с которым соединены датчики уровня...

Номер патента: 775282

Опубликовано: 30.10.1980

Автор: Литвинов

МПК: E04H 12/00

Метки: башне, вантовой, растяжки, фиксации

...в которые введены пальцы- Фиксаторы.На фиг. 1 изображена башня с растяжками, горизонтальное сечение; наФиг. 2 - разрез А-А на Фиг, 1, на Фиг. 3 - разрез Б-Б на фиг. 2; на Фиг. 4 - разрез В-В на Фиг. 2; на фиг. 5 - разрез А-А на фиг. 1 (после обрыва растяжки); на фиг. б - разрез Г-Г на фиг. 5.Башня 1 укреплена растяжками, расположенными попарно симметрично относительно башни. Каждая пара симметричных относительно башни растяжек образована одним тросом 2, концы которого закреплены у основания башни 1,0 а средняя часть запасована несколькими витками на опорный блок 3, Блок 3 установлен на оси 4 в корпусе 5, закрепленном на башне 1. В радиальных гнездах блока 3 установлены вкладыши 15 б с дугообразными наружными поверхнос" тями того же...

Номер патента: 804569

Опубликовано: 15.02.1981

Автор: Литвинов

МПК: B66C 23/62

Метки: башне, крепления, стрелыкрана

...7 и 8, Башня образована вертикальными трубчатыми стойкамИ 9, ригельными элементами 10 н 11 и раскосными элементами 12 и 13. К ригель" ным элементам 10 приварены клиновые накладки 14. Для наращивания башни 1 стрелу 4, зафиксированную в обойме 3 штырем 5, переводят с помощью полиспаста (не показан) в вертикальное положение. При этом скоба 6 ориентируется по стойкам 9 и стрела 4 занимает заданное положение, в котором ее закрепляют пальцами-фиксаторами 7 и 8. Нагрузка от стрелы 4 передается на башню 1 через пальцы-фиксаторы 7 и 8, точки ее приложения совпадают с точками контакта пальцев-фиксаторов 7 и 8 с ригельными элементами 10 и 11.Действующие на башню силы можно разложить на горизонтальные составляющие Г и вертикальные составляющие 0,....

Номер патента: 929685

Опубликовано: 23.05.1982

Авторы: Костенко, Левченко, Симонов

МПК: C10B 31/00

Метки: башне, количества, угольной, шихты

...шихты находящейся в секции угольной башни.Для устранения накопления . ошибки в процессе эапавения и опорожнения секций угольной башни устройство содержит блок 14 коррекции, обеспещвающий корректировку показаний реверсивных счетчиков при срабатывании цатчиков 12 и 13 нижнего и верхнего уровней.Предлагаемое устройство повышает эффективность и точность измерений количества аихты а также позволяет осуществить непрерывный автоматический контроль состожня заполнения секций угоа; ной башни. Устройство цля контроля количества шихты в угоаной башне, содержащее датщан положения загрузочного механиэма и у лэзагрузочного вагона, переключающие элементы, датчики йнжнего и верхнего уровней щихты в секциях угожной башни н датчики верхнего уровня...

Номер патента: 958303

Опубликовано: 15.09.1982

Авторы: Бондаренко, Тимошенко, Хмара, Шатов

МПК: B66C 23/02

Метки: башне, крана, поворотной, подвеска, стрелы

...За счет выбора соответствующих длин оттяжек 6 м 9стрела 2 удерживается в заданном положении. Усилие в канате 9, непосредственно, связанном со стрелой 2,45зависит от веса стрелы 2 и расстояния между точками его крепления кстреле 2,Максимальное усилие в одной ветвиканата 9 будет при минимальном удалении хомута 13 от опорного шарнирастрелы 2. По мере смещения хомута13 к щекам 16 усилие в одной ветвиканата 9 уменьшается.За счет выбора места установкихомута 13 можно обеспечить такоеусилие в двух ветвях каната 9, которое необходимо для создания требуемого момента со стороны распорки 3 3 4при котором башня 1 будет разгружена от изгиба. Усилие в вертикальной тяге 6 равно удвоенному усилию в канате 9.Произвольное смещение хомута 13 к опорному...

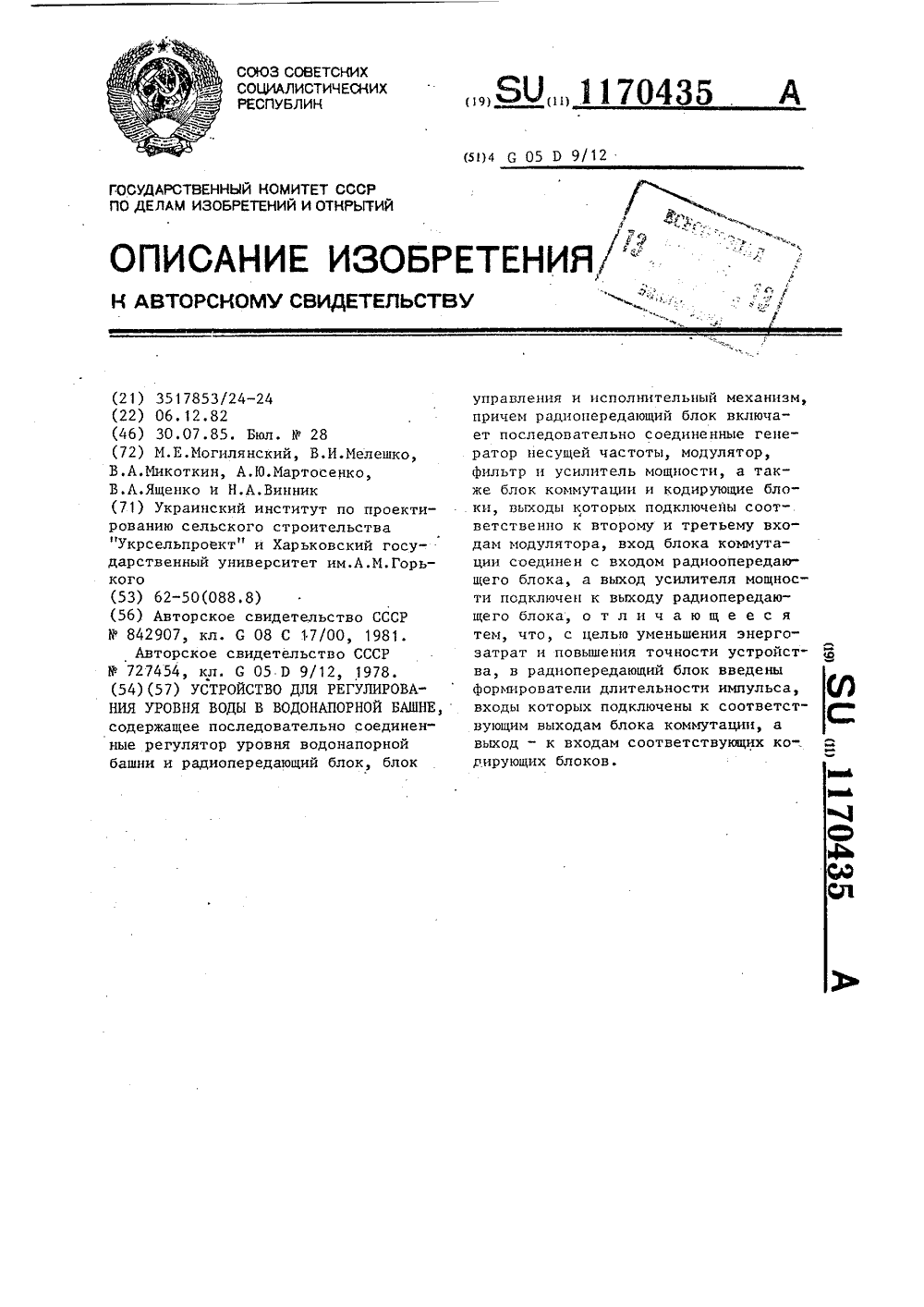

Номер патента: 1170435

Опубликовано: 30.07.1985

Авторы: Винник, Мартосенко, Мелешко, Микоткин, Могилянский, Ященко

МПК: G05D 9/12

Метки: башне, водонапорной, воды, уровня

...датчика 2нижнего уровня, при этом происходитсрабатывание релейного блока 4 и элек 40трический сигнал постоянного тока через блок 6 коммутации поступает наформирователь 7 Я длительности импуль-)са, который обеспечивает заданную винтервале 0,1-3 с продолжительностьформируемого командного сигнала, поступающего на кодирующий блок 8 ц, который преобразует электрический сигнал постоянного тока в электрическийсигнал переменного тока с частотойЕ , который является модулирующим.Далее сигнал подается на каскадиз модулятора 9, фильтра 10, усилителя 11 мощности и генератора 12 несущей частоты, обеспечивающий однополосную модуляцию сигнала и формирова-,ние командного сигнала для излученияв эфир. Передача сигналов производит".ся в области...

Номер патента: 1190367

Опубликовано: 07.11.1985

Автор: Чернов

МПК: G05D 9/12

Метки: башне, водонапорной, воды

...насосный агрегат 1, связанный через напорный трубопровод 2 с напорным баком 3, а также электроконтактный манометр 4 и электромагнитный клапан 5, установленные на ответвлении напорного трубопровода 2, и блок 6 управлейия, который подключен обоими входами к соответствующим выходам электроконтактного манометра 4, одним выходом - к входу насосного агрегата 1, а вторым выходом - к управляющему входу электромагнитного клапана 5. Система работает следующим образом.При наполнении напорного бака 3 до заданного верхнего уровня в напорном трубопроводе 2 устанавливается давление выключения, которое воздействует через открытый электромагнитный клапан 5 на электроконтактный манометр 4. Контакты высокого давления замыкаются и, воздействуя через блок 6...

Номер патента: 1388836

Опубликовано: 15.04.1988

Автор: Гетманский

МПК: G05D 9/02

Метки: автомат, башне, водонапорной, дистанционного, жидкости, уровнем

...и закрывается стеклом, вмонтированным в рамке крышки автомата. С целью предупреждения попадания воды вовнутрь автомата при повреждении диафрагмы 2 в корпусе камеры 1 выполнено дренажное отверстие 39 и перегородка 40. Сообщение камеры 1 с водонапорной башней осуществляется по шлангу 41 через штуцер 42.Автомат работает следующим образом.При включении электронасосного агрегата вода по шпангу 41 и штуцеру 42 поступает в водонапорную башню в диафрагменную камеру 1 и воздействует на диафрагму 2, которая передает усилие через тарелку 7 штанги 6 на пружину 3, при этом приводится в движение штанга 6 и межконтактный элемент 16, Одновременно от зубчатой рейки штанги 6 получает вращение ось 34 и стрелка 33, двигаясь по циферблату 38, регистрирует...

Номер патента: 1661584

Опубликовано: 07.07.1991

Авторы: Бец, Лобанов, Селезнев

МПК: G01F 23/16

Метки: башне, водонапорной, воды, регулятор, уровня

...неподвижной стенкой 10. Нижний конец трубы 8 находится выше уровня отстоя, т.е. вне эоны естественного осадка. Нижний конец трубы 8 при работе всегда находится в воде (а внутри трубы - определенный столб воды), что ,обеспечивается тем, что граница перфорированной и цельной частей предохранительного конпака находится выше нижнего конца трубы, благодаря установке оптимального зазора Ь,Регулятор работает следующим образом.При увеличении уровня воды в водонапорной башне увеличивается давление в нижней части башни. Внутри трубы 8 высота столба воды увеличивается, следовательно, возрастает давление воздуха в полости А корпуса 1. Последнее приводит к деформации резиновой диафрагмы 2 (фиг,2), а следовательно, перемещению тарелки 3 со 5 штоком...

Номер патента: 1721591

Опубликовано: 23.03.1992

Авторы: Бец, Лобанов, Селезнев

МПК: G05D 9/02

Метки: башне, водонапорной, воды, регулятор, уровня

...к уменьшению внутреннего объема башни, В результате всего этого давление в Г-образной пьезометрической трубе падает и шток не выключает конечный выключатель, т. е, зазор а слишком большой, Необходимо корректировать зазор а по мере обледенения внутренней поверхности башни, что явно нецелесообразно.При достижении водой нижнего уровнязасор воды потребителем) происходит отключение погружного насоса, а затем его включение и подача воды сверху в башню, Падение воды с большой высоты ведет к перемешиванию осадка и подъему его к перфорации колпака, закрывающего вход в Г- образную пьезометрическую трубу.Последнее приводит к попаданию осадка внутрь колпака и. в конечном итоге, к эабитию входа в трубу и нарушению работы конструкции (регулятор не...

Номер патента: 1816789

Опубликовано: 23.05.1993

Авторы: Волошенко, Погребиженский, Сидогин

МПК: C10B 39/04

Метки: башне, кокса, тушения, тушильной

...цель достигается тем, что в известном способе тушение кокса ведется с одновременной принудительной подачей атмосферного воздуха в ствол тушильной башни.Отличие данного способа состои что через пары, образующиеся при ту кокса, пропускается атмосферный во(54) СПОСОБ ТУШЕНИЯ КОКСА В ТУШИЛЬ НОЙ БАШНЕ(57) Сущность изобретраскаленного кокса поруют образовавшиесятельной подачи атмствол тушильной баш-20 - +30 и значительная часть пара конденсируется в тушильной башне,На чертеже представлена схема технологического процесса тушения кокса.При установке тушильного вагона 1 сБ коксом )т = 950 - 1100 С) под тушильную башню 2 начинает подаваться вода 3 через форсунки 4, происходит обильное выделение пара, который поднимается по стволу...
