Регулятор уровня верхнего бъефа

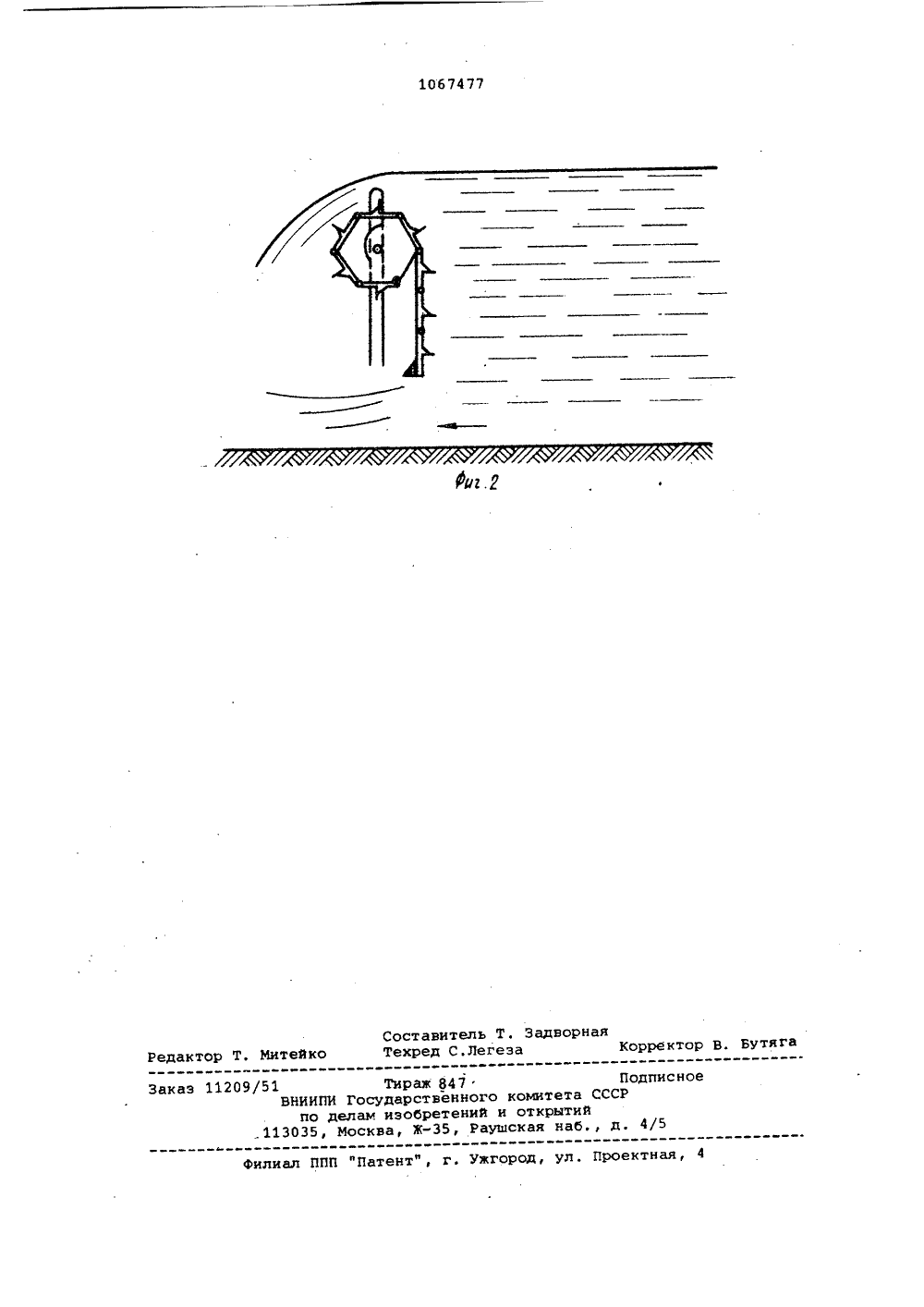

(1% (11 ЬЮС 05 В 902 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ. ИЗОБРЕТЕНИЙ И ОТНРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2.1(56)1. Авторское свидетельство СССР М 113447, кл. 0 05 0 9/02 1956.2, Авторское свидетельство СССР М 279441, кл . Е 02 В 7/46, 1968 (прототип).(54)(57) 1,. РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА, содержащий затвор, связанный с приводом, снабженным чувствя- тельным элементом, о т л и ч а ющ и й с я тем, что, с целью упрощения регулятора, затвор выполнен в виде напорного полотна, составленного из шарнирно соединенных между собой пластин, привод выполнен в виде установленного на горизонтальной оси вращения граненого вала, на котором закреплена одна из кромок напорного полотна с возможностью его наматывания на вал,ругая кромка напорного полотна расположена свободно, а чувствительный элемент выполнен в виде ребер жесткости, связанных с пластинами напорного полотна.2. Регулятор по и. 1, о т л и ч аю щ и й с я тем, что ребра жесткости шарнирно связаны с пластинами напорного полотна и зафиксированы ограничителями поворота ребер. Ф с 3. Регулятор по и. 1, о т л и ч а ю щ и й с я тем, что пластины размейены вдоль всей длины полотна,С:Изобретение относится к гидротехнике и может быть использовано дляперекрытия водопропускных отверстий,а также для автоматического регулчрования уровня верхнего бьефа,Известен автоматический регуляторплотности пульпы, состоящий иэ поплавка колоколообразной Форьв,охваты.вающего конец сливной трубы и совмещающий в себе функции чувствительного элемента, регулирующего органа 10и исполнительного механизма Ь 3.Однако данная конструкция не может выполнять регулирование уровняверхнего бьефа.Наиболее близким к предлагаемомуявляется устройство для поддержанияуровня воды в гидротехническом сооружении, состоящее из сегментногозатвора с противовесом, зубчатогоколеса и рычага, жестко связанногос поплавком 121,Н едоот атк ами дан ного устрой ств а я вляются низкая точность регулирования уровня, трудность перерегулировки, 25большая материалоемкость и сложность конструкции,Цель изобретения - упрощение регулятора.Цель достигается тем, что в регуляторе, содержащем затвор, связанный с приводсм,снабженным чувствительным элементом затвор выполнен в виде напорного полотна, составленного иэ шарнирно соединенных между собой35 пластин, привод выполнен в виде установленного ка горизонтальной оси вращения граненого вала, на котором закреплена одна из кромок напорного полотна с возможностью его наматывания ка вап, другая кромка напорного полотна расположена свободно, а чувствительный элемент выполнен в виде ребер жесткости, связанных с пластинамн напорного полотна.Ребра жесткости шарнирно связаны 45 . с пластиками напорного полотна н зафиксированы ограничителями поворота ребер, а пластины размещены вдоль всей длины полотна.На Фиг. 1 изображеН регулятор уров.50 Ня верхнего бьефа при поддержании расчетного уровня; на фиг. 2 - то же ,при пропуске максимального расхода,Регулятор уровня верхнего бьефа состоит из вращающегося на оси 1 вращения граненого вала 2, к которому прикреплено напорное полотно, выполненное иэ соединенных шарнирами 3 пластин 4; снабженных ребрами жесткости 5, Верхняя пластина напорного полотна прикреплена к валу; а нижняя оснащена грузом б. Ребра жесткости 5 крепятся к пластинам 4 при помощи шарниров и в рабочем положении Фиксируются ограничителем 7. С целью изменения поддерживаемого уров ня, ось 1 закреплена с возможностью перемещения в пазу 8, а напорное полотно может примыкать к выступам в береговых устоях или располагаться в пазах.Регулятор уровня верхнего бьефа работает следующим образом.Ось 1 вала 2 Фиксируется в пазах 8 в расчетном положении. При этом пластины 4, обраэукщие напорное полотно перекрывают водоток, и в верхнем бьефе поддерживается расчетный уровеньФиг. 1 Ребра жесткости 5, прикрепленные к пластинам 4, используются в этом случае по прямому назначению, т.е. позволяют пластинам изгибаться. При повышении уровня в верхнем бьефе вьпае расчетного и переливе воды через ва, ребра жесткости 5 выполняют функции лопастей, воспринимая нагрузку от переливающегося потока и вращая вах 1 фиг. 2). В результате вращения напорное полотно, составленное иэ пластин 4, наматывается на вал.По мере уменьшения переливающегося поверху потока напорное полотнище под собственным весом и весом груза 6 раскручивается с вала и занимает первоначальное положение.Применение регулятора позволяет, увеличивая количество звеньев в напорном полотнище, перекрывать практически неограниченные по высоте пролеты, при одновременном автоматическом регулировании уровня воды в верхнем бьефе и не пользуясь дополнительными вспомогательными механизмами.1067477 Ф г Составитель Т. ЗадворнаяТехред С.Легеза Корректор В. Бутяга Редактор Т, Митейко Заказ 11209/51 Тираж 847 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
