Регулятор уровня верхнего бьефа

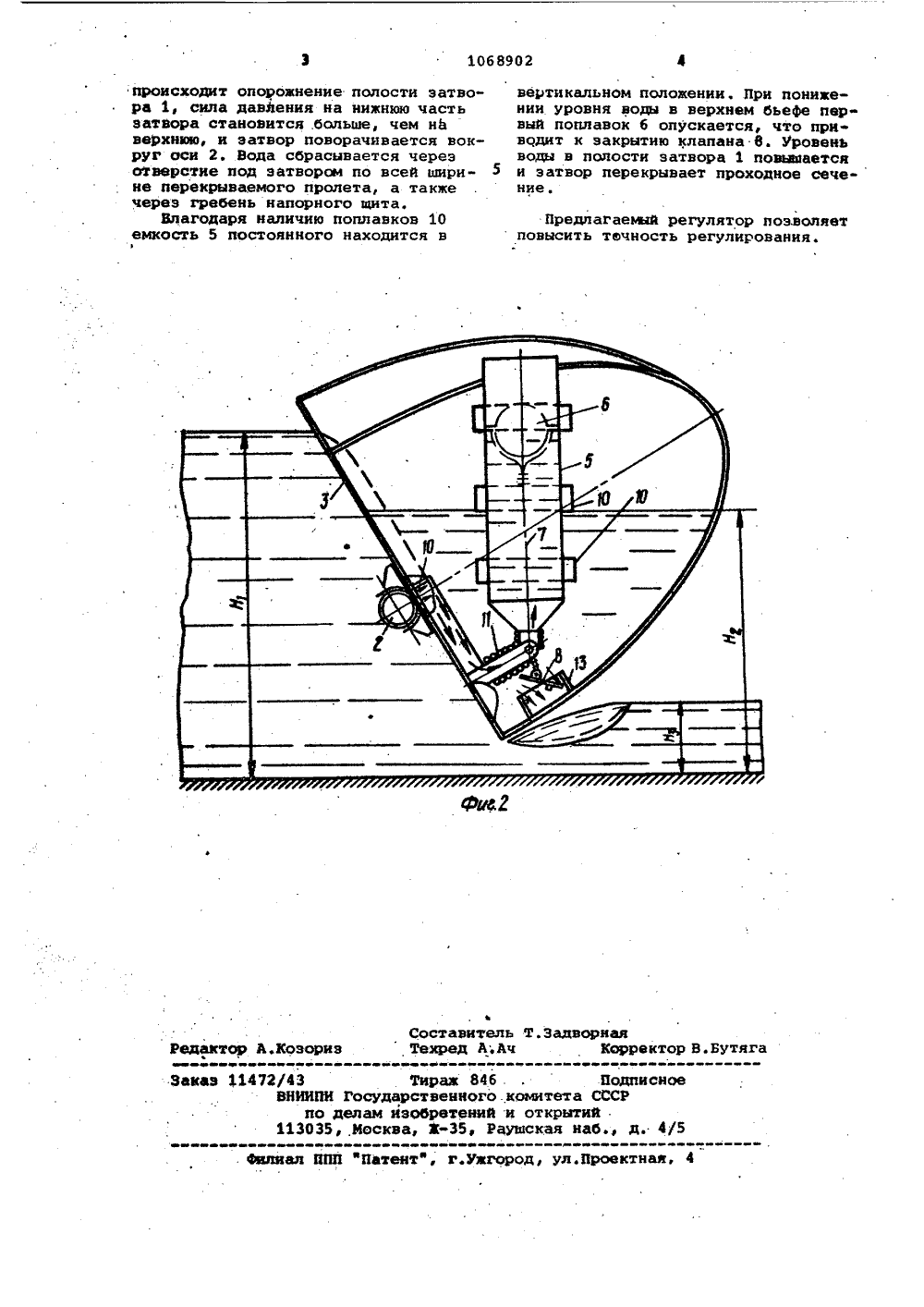

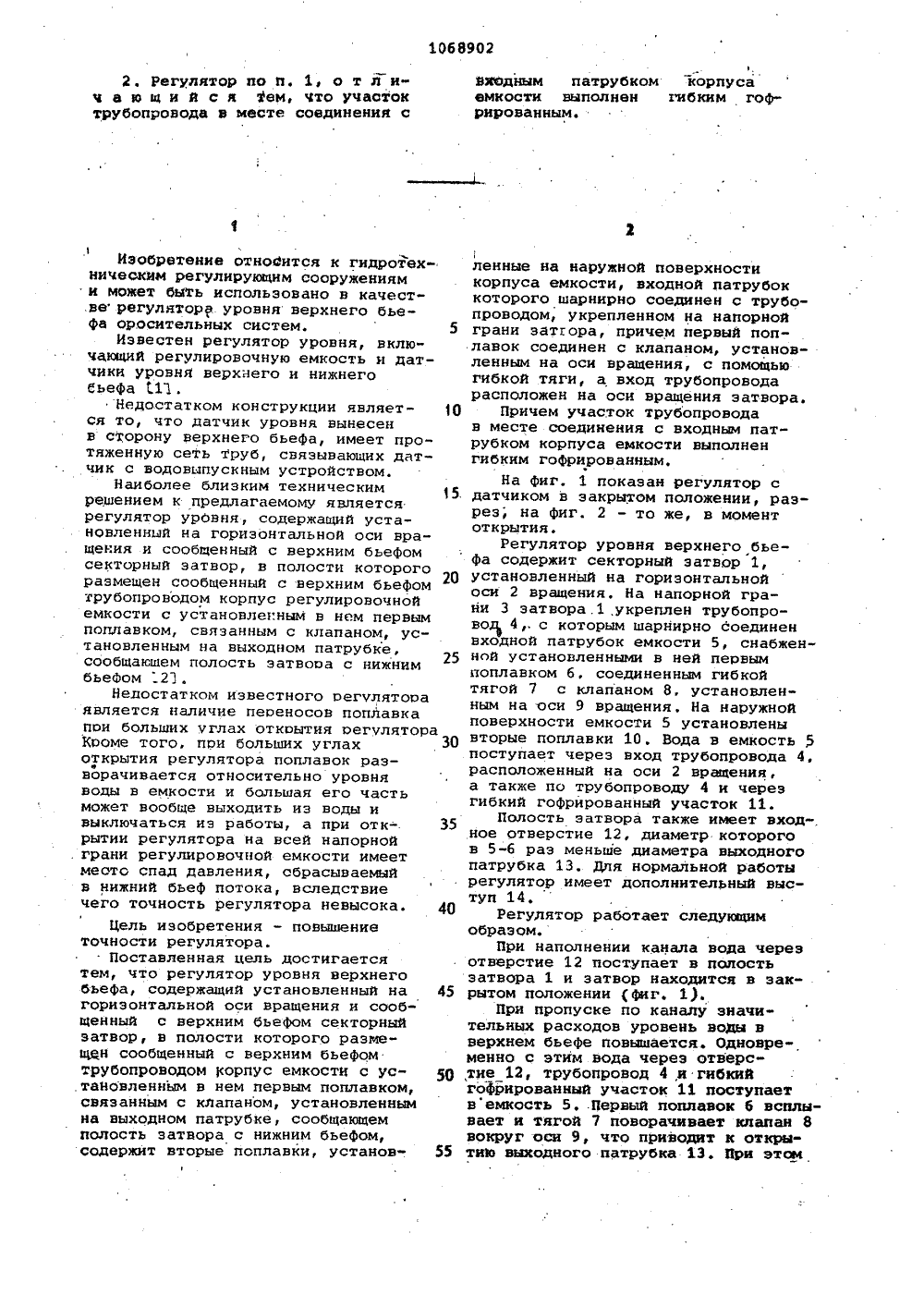

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 09 ГОСУДАРСТВЕННЫЙ НОМИТЕ ГЮ ЕЛАМ ИЭОБРЕТЕНИЙ И СССР А ОТНРЫТИИОПИСАНИЕ ИЗОБРЕТЕНИ ки ии К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54).(57) 1. РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА, содержащий установленныйна горизонтальной оси вращения исообщенный с верхним бьефом секторный затвор, в полости которого раз мещен сообщенный с верхиим бьефом трубопроводом корпус емкости с уста. новленным в нем первым поплавком, связанным с клапаном, установленным на выходном патрубке, сообщающем по. лость затвора с нижним бьефом, о тл и ч а ю щ и й с я тем, что, с целью повышения точности регулятора, он содержит вторые поплавки, установленные на наружной поверхности корпуса емкости, входной патрубок которого шарнирно соединен с трубопроводом, укрепленном на напорной грани затвора, причем первый поплавок соединен с клапаном, установленным на оси вращения с помощью гиб- РФ кой тяги, а вход трубопровода рас-. положен на оси вращения затвора,2. Регулятор по и. 1, о т л ич а ю ц и и с я тем, что участок трубопровода е месте соединения с 1068902Эходным патрубком корпуса емкости выполнен гибким гоф- рированными"%Изобретение относится к гидротехническим регулирующим сооружениям и может быть использовано в качестве регулятора уровня верхнего бьефа оросительных систем.Известен регулятор уровня, включающий регулировочную емкость и датчики уровнй верхнего и нижнего бьефа ШНедостатком конструкции является то, что датчик уровня вынесен в сторону верхнего бьефа, имеет протяженную сеть труб, связывающих датчик с водовыпускным устройством.Наиболее близким техническим решением к предлагаемому является регулятор урОвня, содержащий установленный на горизонтальной оси вращения и сообщенный с верхним бьефом секторный затвор, в полости которого размещен сообщенный с верхним бьефом трубопроводом корпус регулировочной емкости с установленным в нем первым поплавком, свяэанным с клапаном, установленным на выходном патрубке, сообщающем полость затвора с нижним бьефом 21.Недостатком известного регулятора является наличие переносов поплавка пои больших углах открытия регулятора Кроме того, при больших углах открытия регулятора поплавок разворачивается относительно уровня воды в емкости и большая его часть может вообще выходить из воды и выключаться иэ работы, а при открытии регулятора на всей напорной грани регулировочной емкости имеет меото спад давления, сбрасываемый в нижний бьеф потока, вследствие чего точность регулятора невысока. Цель изобретения - повышение точности регулятора.Поставленная цель достигается тем, что регулятор уровня верхнего бьефа, содержащий установленный на горизонтальной оси вращения и сообценный с верхним бьефом секторный затвор, в полости которого размещен сообщенный с верхним бьефом трубопроводом корпус емкостн с ус.тановленным в нем первым поплавком, связанным с клапаном, установленным на выходном патрубке, сообщающем полость затвора с нижним бьефом, содержит вторые поплавки, установ 10 15.20 25 30 35 40 45 50 55 ленные на наружной поверхностикорпуса емкости, входной патрубок которого шарнирно соединен с трубопроводом, укрепленном на напорной грани затвора, причем первый поплавок соединен с клапаном, установленным на осы вращения, с помоцью гибкой тяги, а вход трубопровода расположен на оси вращения затвора.Причем участок трубопровода в месте соединения с входным патрубком корпуса емкости выполнен гибким гофрированным.На фиг. 1 показан регулятор с датчиком в закрытом положении, разрез, на фиг. 2 - то же, в момент открытия.Регулятор уровня верхнего бьефа содержит секторный затвор 1, установленный на горизонтальной оси 2 вращения, На напорной грани 3 затвора.1,укреплен трубопровод 4 с которым шарнирно соединен входной патрубок емкости 5, снабженной установленными в ней первым поплавком б, соединенным гибкой тягой 7 с клапаном 8, установленным на оси 9 вращения. На наружной поверхности емкости 5 установлены вторые поплавки 10. Вода в емкость 5 поступает через вход трубопровода 4. расположенный на оси 2 вращения, а также по трубопроводу 4 и через гибкий гофрированный участок 11.Полость затвора также имеет вход-, ное отверстие 12, диаметр которого в 5-6 раз меньше диаметра выходного патрубка 13. Для нормальной работы регулятор имеет дополнительный выступ 14.Регулятор работает следующим образом.При наполнении канала вода через отверстие 12 поступает в полость затвора 1 и затвор находится в закрытом положении (фиг. 1).При пропуске по каналу значительных расходов уровень воды в верхнем бьефе повышается. Одновременно с этим вода через отверс,тие 12, трубопровод 4,и гибкий гофрированный участок 11 поступает вемкость 5, Первый поплавок б всплывает и тягой 7 поворачивает клапан 8 вокруг оси 9, что приэодит к откры- тиЮ выходного патрубка 13. При этак1068902 вертикальном положении. При понижении уровня воды в верхнем бьефе пер вый поплавок 6 опускается, что приводит к закрытию клапана 6. уровень воды в полости затвора 1 повьиаается 5 и затвор перекрывает проходное сечение. Предлагаемы регулятор позволяетповысить течность регулирования. тель тА;Ачкраж 846арственного . комнИзсбретений и ова, й, Раушсеит", г.ужгород ное ВНИИПИ Госуд по делам113035, Кос ная, 4 Филиал ППП "П происходит опорожнение полости затвора 1, сила давления на нижнюю часть затвора становится .больше, чем на верхнюю, и затвор поворачивается вокруг оси 2. Вода сбрасывается через отверстие под затвором по всей ширине перекрываемого пролета, а также через гребень напорного щита.Влагодаря наличию поплавков 10 емкость 5 постоянного находится в 1 Сос А.КозоризТехре ав ЗадворнаяКорректсПодпистета СССРкритийая наб., д. 4
