Способ регулирования процесса ректификации

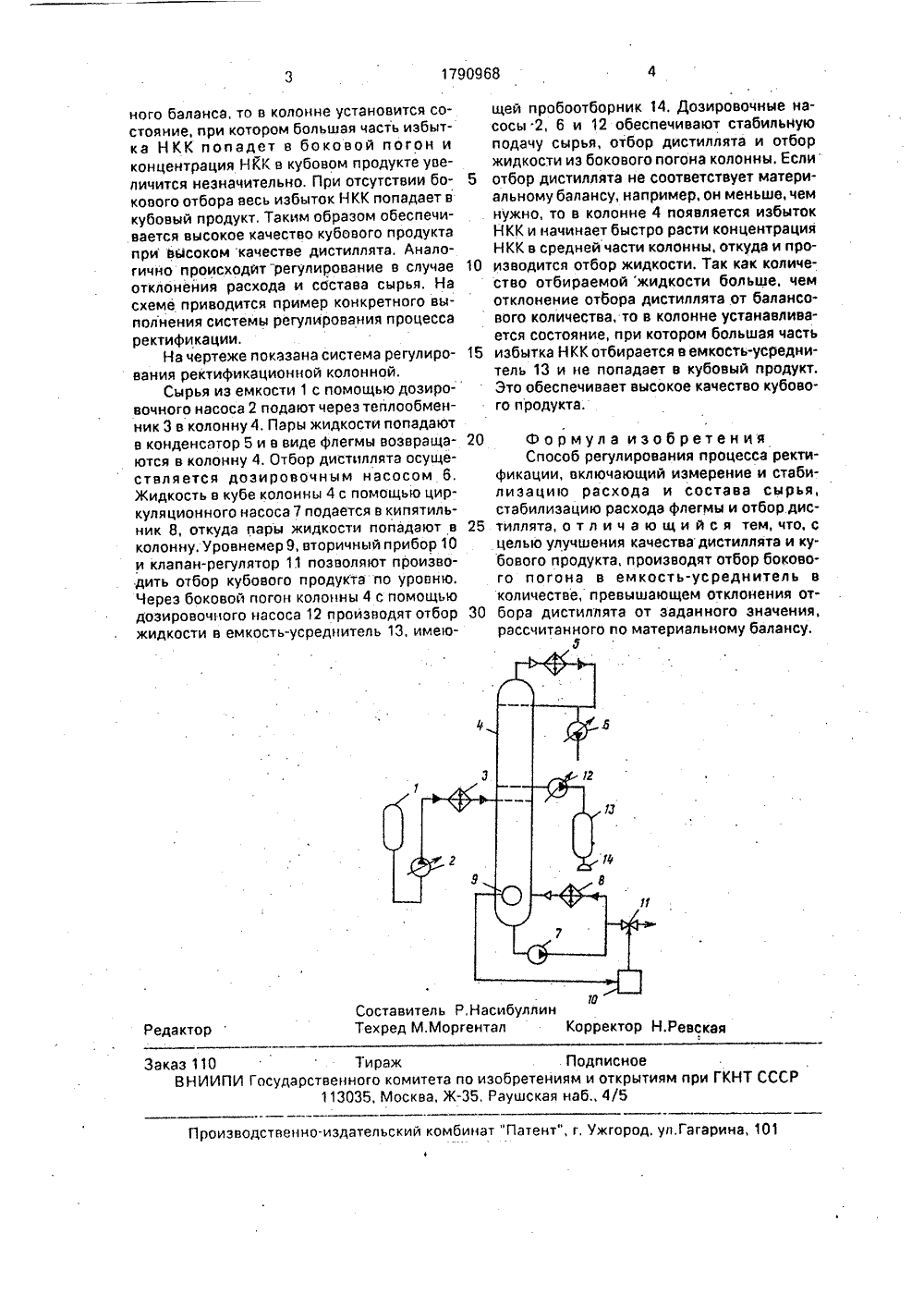

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК АЗ 179 7( 42, 6)5 В 0 ТЕН Б ПРОЦЕ ститутбуллинво СССР, 1985. ка ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(73) М,В.Клыков56) Авторское свидетельстМ 1524907, кл. В 01 0 3/4 Изобретение относится к способам регулирования процесса ректификации и может быть использовано в химической, нефтехимической и других областях промышленности.В качестве прототипа выбран известный способ регулирования, включающий измерение и стабилизацию расхода и состава сырья, стабилизацию расхода флегмы и отбора дистиллятаОсновным недостатком известного способа регулирования является то, что он не позволяет получить одинаковое высоков качество дистиллята и кубового продукта одновременно. Высококачественным получается только один целевой продукт. В условиях четкой ректификации для получения высококачественного дистиллята и кубового продукта необходимо, чтобы материальный баланс соблюдался с точностью до десятых и сотых долей процента, При существующих способах регулирования это невозможно, так как нет устройств, способных с такой точностью определять и регулировать состав и расход сырья и отбор целевого продукта.Целью изобретения является улучшениечества дистиллята и кубового продукта.(54) СПОСОБ РЕГУЛИРОВАНИЯ ССА РЕКТИФИКАЦИИ(57) Изобретение относится к способам регулирования процесса ректификации и позволяет улучшить качество дистиллята и кубового продукта. В способе производят отбор бокового погона в емкость - усредни- тель в количестве, превышающем отклонения отбора дистиллята от заданного значения, рассчитанного по материальному балансу. 1 ил. Цель достигается тем, что в известном способе регулирования. включающем измерение и стабилизацию расхода и состава сырья, стабилизацию расхода флегмы и отбора дистиллята, производят отбор бокового погона в емкость - усреднитель в количестве, превышающем отклонения от, бора дистиллята от заданного значения, рассчитанного по материальному балансу. Регулирование происходит следующим образом, Как следует из теории ректификации бинарных смесей на тарелках в средней части ректификационной колонны происходит резкое изменение концентраций низкокипя щего компонента (НКК) и высококипящего компонента(В КК). Расположим в этой части боковой погон для отвода жидкости. Отбор дистиллята в точном соответствии с материальным балансом невозможен, Если отбор дистиллята меньше, чем необходимо по материальному балансу, то в колонне появится избыток НКК; Начнет расти концентрация НКК во всех час-тях ректификационной колонны, причем наиболее значительно в средней ее части. При этом увеличится концентрация НКК в жидкости, отбираемой через боковой погон. Так как количество отбираемой жидкости больше, чем отклонение от материального баланса,1790968 20 Составитель Р,НасибуллинРедактор Техред М.Моргентал Корректор Н.Ревск каз 110 Тираж . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раущская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина,ного баланса, то в колонне установится состояние, при котором большая часть избытка НКК попадет в боковой погон и концентрация НКК в кубовом продукте увеличится незначительно. При отсутствии бокового отбора весь избыток НКК попадает в кубовый продукт, Таким образом обеспечивается высокое качество кубового продукта при высоком качестве дистиллята, Аналогично происходйт регулирование в случае отклонения расхода и состава сырья. На схеме приводится пример конкретного выполнения системы регулирования процесса ректификации,На чертеже показана система регулирования ректификационной колонной.Сырья из емкости 1 с помощью дозировочного насоса 2 подают через теплообменник 3 в колонну 4, Пары жидкости попадают в конденсатор 5 и в виде флегмы возвращаются в колонну 4. Отбор дистиллята осуществляется доэировочным насосом 6. Жидкость в кубе колонны 4 с помощью циркуляционного насоса 7 подается в кипятильник 8, откуда пары жидкости попадают в колонну, Уровнемер 9, вторичный прибор 10 и клапан-регулятор 11 позволяют производить отбор кубового продукта по уровню. Через боковой погон колонны 4 с помощью дозировочного насоса 12 производят отбор жидкости в емкость-усреднитель 13, имеющей пробоотборник 14, Доэировочные насосы 2, 6 и 12 обеспечивают стабильную подачу сырья, отбор дистиллята и отбор жидкости иэ бокового погона колонны. Если 5 отбор дистиллята не соответствует материальному балансу, например, он меньше, чем нужно, то в колонне 4 появляется избыток НКК и начинает быстро расти концентрация НКК в средней части колонны, откуда и про изводится отбор жидкости, Так как количество отбираемой жидкости больше. чем отклонение отбора дистиллята от балансового количества, то в колонне устанавливается состояние, при котором большая часть 15 избытка Н КК отбирается в емкость-усреднитель 13 и не попадает в кубовый продукт.Это обеспечивает высокое качество кубового продукта. Формула изобретения Способ регулирования процесса ректификации, включающий измерение и стабилизацию расхода и состава сырья, стабилизацию расхода флегмы и отбор дис тиллята,отличающийся тем,что,сцелью улучшения качества дистиллята и кубового продукта, производят отбор бокового погона в емкость-усреднитель в количестве, превышающем отклонения от бора дистиллята от заданного значения,рассчитанного по материальному балансу.
