Система автоматического управления процессом осушки газа в установке низкотемпературной сепарации

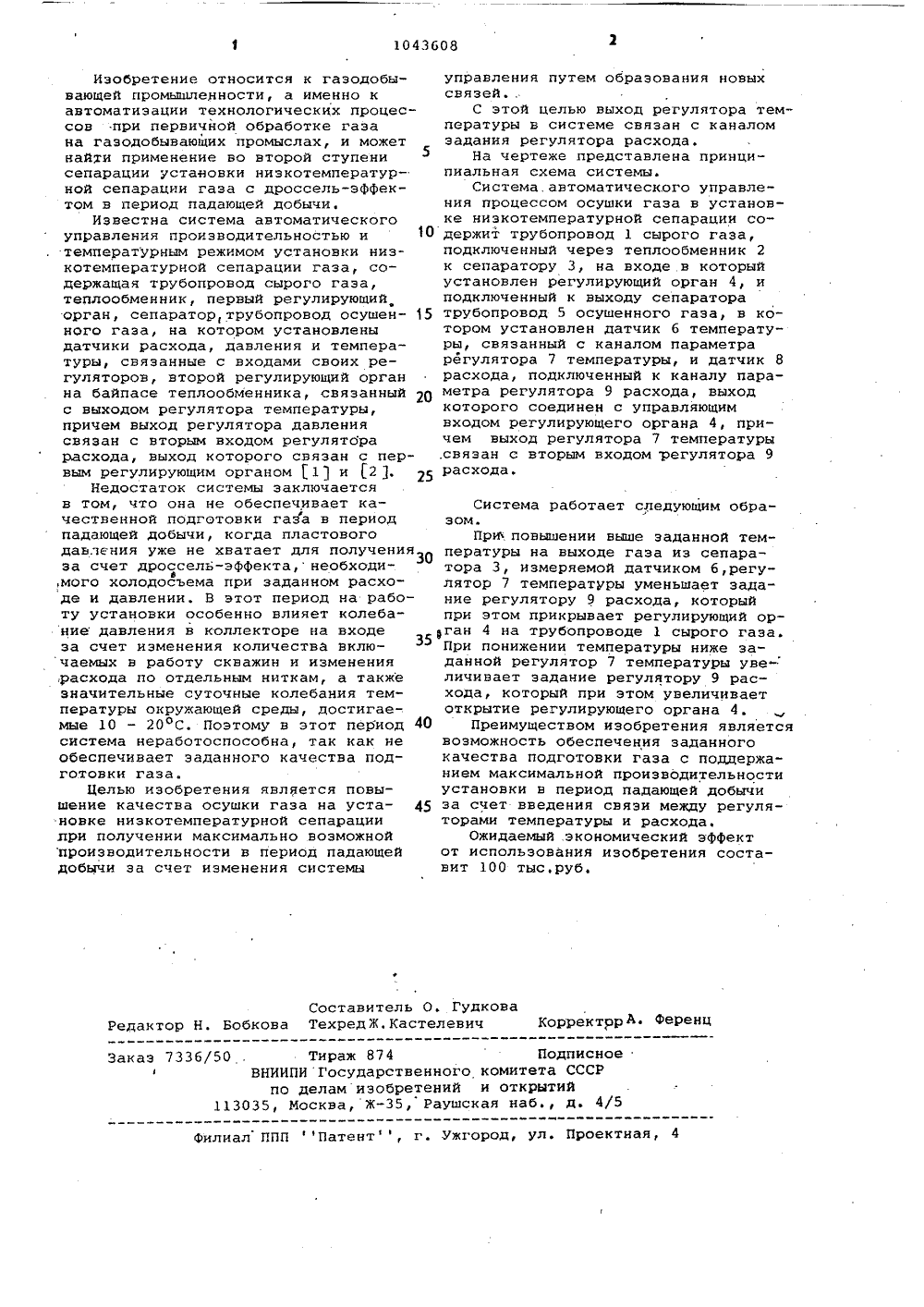

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН С 05 О 27/О 3(51 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙОПИСАНИЕ ИЗОБРЕТЕНИЯ;Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ л. Р 35 А.З. Кильчевский Р за(71) Киевский институт автоматикиим. ХХУ съезда КПСС(56) 1., Исакович Р.Я Кучин Б.Л.Попадько В.Е. Контроль и автоматиция добычи нефти и газа. М., фНера, 1976, с. 320, рис. 20.32. Там же, с. 329, рис. 20.8 (птотип).(54)(57) СИСТЕМА АВТОМАТИЧЕСКОГОУПРАВЛЕНИЯ ПРОЦЕССОМ ОСУШКИ ГАЗА ВУСТАНОВКЕ НИЗКОТЕМПЕРАТУРНОЙ СЕПАР 801043608 А ЦИИ, содержащая трубопровод сырогогаза, подключенный через теплообменник к сепаратору, на входе в который установлен регулирующий орган,и подключенный к выходу сепараторатрубопровод осушенного газа, в котором установлен датчик температуры,связанный с. каналом параметра регулятора температуры, и датчик расхода, подключенный к каналу параметрарегулятора расхода, выход которогосоединен с управляющим входом регулирующего органа, о т л и ч а ющ а я с я тем, что, с целью повышения качества осушки, выход регулятора температуры в системе связан сканалом задания регулятора расхода.Заказ 7336/50 Тираж 874 Подписное 1 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Изобретение относится к газодобывающей промышленности, а именно к автоматизации технологических процессов при первичной обработке газа на газодобывающих промыслах, и может найти применение во второй ступени сепарации установки низкотемпературной сепарации газа с дроссель-эффектом в период падающей добычи.Известна система автоматического управления производительностью и 10 температурным режимом установки низкотемпературной сепарации газа, содержащая трубопровод сырого газа, теплообменник, первый регулирующий. орган, сепаратор, трубопровод осушен ного газа, на котором установлены датчики расхода, давления и температуры, связанные с входами своих регуляторов, второй регулирующий орган на байпасе теплообменника, связанный 20 с выходом регулятора температуры, причем выход регулятора давления связан с вторым входом регулятора расхода, выход которого связан с первым регулирующим органом1и 2р 5Недостаток системы заключается в том, что она не обеспечивает качественной подготовки газа в период падающей добычи, когда пластового давления уже не хватает для получения за счет дроссель-эффекта, необходи,мого холодосъема при заданном расходе и давлении. В этот период на работу установки особенно влияет колебание давления в коллекторе на входе за счет изменения количества включаемых в работу скнажин и изменения :расхода по отдельным ниткам, а также значительные суточные колебания температуры окружающей среды, достигаемые 10 - 20 ОС. Поэтому н этот период 40 система неработоспособна, так как не обеспечивает заданного качества подготовки газа.Целью изобретения является повышение качества осушки газа на уста нонке ниэкотемпературной сепарации при получении максимально возможной производительности в период падающей добычи за счет изменения системы управления путем образования новыхсвязейС этой целью выход регулятора температуры в системе связан с каналомзадания регулятора расхода,На чертеже представлена принципиальная схема системы.Система автоматического управления процессом осушки газа н установке низкотемпературной сепарации содержит трубопронод 1 сырого газа,подключенный через теплообменник 2к сепаратору 3, на входе .в которыйустановлен регулирующий орган 4, иподключенный к выходу сепараторатрубопровод 5 осушенного газа, в котором установлен датчик б температуры, связанный с каналом параметрарегулятора 7 температуры, и датчик 8расхода, подключенный к каналу параметра регулятора 9 расхода, выходкоторого соединен с управляющимвходом регулирующего органа 4, причем выход регулятора 7 температурысвязан с вторым входом регулятора 9расхода. Система работает следующим образом.Приповышении выше заданной температуры на выходе газа из сепаратора 3, измеряемой датчиком б,регулятор 7 температуры уменьшает задание регулятору 9 расхода, который при этом прикрывает регулирующий орган 4 на трубопроводе 1 сырого газа. При понижении температуры ниже заданной регулятор 7 температуры уне" личинает задание регулятору 9 расхода, который при этом увеличивает открытие регулирующего органа 4.Преимуществом изобретения является воэможность обеспечения заданного качества подготовки газа с поддержанием максимальной производительности установки н период падающей добычи за счет введения сняэи между регуляторами температуры и расхода.Ожидаемый .экономический эффект от использования изобретения составит 100 тыс,руб.
