Номер патента: 203321

Опубликовано: 01.01.1967

Авторы: Гуревич, Русинов, Смол

МПК: H03M 7/04

Метки: двоично-десятичном, интегрирования, коде, функций, циклическом

...2), если число в предыдущей декаде четное, и нечетная (5=1), если число в предыдущей декаде нечетное (перед самым старшим разрядом всегда подразумевается нуль - число четное). Логическая схема определения четности 15 производит суммирование по модулю числа единиц в коде каждого разряда интегрируемой функции схемами 1 б, выполняющими функцию несоответствия.Входы двух схем несоответствия 1 б, и 16 подсоединены к выходам ячеек регистра 1 попарно, а их выходы - ко входам схемы несоответствия 1 б;. Для введения поправки на четность содержимого предыдущей декады введена дополнительная схема несоответствия 5 10 15 20 25 ЗО 35 40 45 50 55 60 17, один вход .которой соединен с выходом схемы 1 б а второй - с выходом ячейки несоответствия 17...

Номер патента: 256362

Опубликовано: 01.01.1969

Авторы: Еремин, Тихонов

МПК: H03K 21/40

Метки: коде, счетчик, циклическом

...схема предлагаемого прибора. 20Здесь ТТ Т, - счетные триггерные разряды; То - триггер четносги; В - вентили;Д - дешифратор; И - схемы совпадения;ИЛИ - схемы сборки импульсов,Счетчик работает следующим образом. 25Дополнительный триггер осуществляет начальный сдвиг четных входных импульсов наполпериода низшего разряда Т, счетчика,Каждый разряд счетчика в процессе работычередует поступающие на его вход четные и 30 нечетные импульсы. Нечетные импульсы поступают на вход следующего разряда, четные приходят на вход последующих разрядов. Таким образом, каждый последующий разряд переключается только от нечетного импульса предыдущего. Дополнительный триггер переключается каждым входным импульсом и чередует их также, как и счетные триггеры....

Номер патента: 522454

Опубликовано: 25.07.1976

Авторы: Гериханов, Кузьменко, Писаренко

МПК: G01N 3/32

Метки: испытания, нагружении, тонколистовых, циклическом

...указанного способа является неоднородное поле напряжений по толщине образца вследствие изгибных форм колебаний,Предлагаемый способ отличается от известного тем, что используют образец, выполненный в виде пластинчатого стержня профилированного сечения, например, т-образной формы,Это позволяет повысить точность испытаний при высокочастотном погружении,На фиг. 1 приведена схема испытания предлагаемым способом; на фиг, 2 - используемые образцы тонколистового материала.Предлагаемый способ осуществляется следующим образом.Образец 1 с помощью основания 2 крепится на концентратор 3, который трансформирует колебания малой амплитуды, возникающие на большой площади его входного торца, в колебания большой амплитуды, сосредотачиваемые на...

Номер патента: 568866

Опубликовано: 15.08.1977

Авторы: Матвеев, Шульгинов

МПК: G01N 3/32

Метки: амплитуды, деформации, деформировании, пластической, циклическом

...с" (2 гд 3(7 + 1)4 и - 1 п(о с= 1 п(е е форма 3 первая и втдеформаций,я амплитуды де е - амплитуда .пластической точности дополни олебания исследуемого пзкой амплитуде дефор логарифмический декремплитуду пластической вают по формуле:568866 Формула изобретения Составитель Г. Ротницкий Текред И. Карандашова Корректор И. Симкина Редактор Г. Мозжечкова Заказ 670/1908 Изд, Мз 677 Тираж 1109 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-З 5, Раушская наб., д. 4/5Тип. Харьк. фил. пред, Патент о и б, - логарифмические декременты деформаций, соответствующие первой и второй амплитуде.При этом колебания возбуждают в услоьиях, исключающих влияние магнитно-механического гистерезиса,...

Номер патента: 572285

Опубликовано: 15.09.1977

Авторы: Гельперин, Полоцкий, Потапов

МПК: B01J 1/00

Метки: массообмена, проведения, процесса, режиме, циклическом

...является повышение производительности процесса массообмена в циклическом режиме. Цель достигается тем, что паровую фазу отводят из куба постоянно и подают ее в дополнительную колонну во время подачи флегмы в основную колонну.На чертеже показана схема ректификационной установки, иллюстрирующая способ проведения процесса массообмена в циклическом режиме,Установка содержит две массообменные колонны: основная 1 и дополнительная 2, куб 3, дефлегматор 4, клапаны 5 и б.При подаче пара в колонну 1 из куба 3 в ней осуществляется паровой цикл, при котором жидкость с тарелки на тарелку не перетекает, Переключение подачи пара с помощью клапана 5 в колонну 2 прив что в колонне 1 наступает жидко жидкость перетекает с вышелеи ок на нижележащие. В...

Номер патента: 602855

Опубликовано: 15.04.1978

Автор: Анисимов

МПК: G01N 29/04

Метки: акустической, качества, нагружении, сигналам, циклическом, эмиссии

...формирователя 3 начинают поступать на вход реверсивного счет.чика 5, находящегося в положении прямогосчета, Одновременно напряжение с выходаусилителя 7 поступает на вход пикового детектора 14, на выходе которого (выход зарядной цепи) появляется сигнал, по длительности соответствующий интервалу временимежду точками а-б,Усилитель-формирователь 16 формируетпрямоугольный импульс то же длительностииэ заднего фронта которого дифференцирующая цепь 18 формирует остроконечный короткий импульс, управляющий реверсивным счетчиком 5 (переключающим его в положенииобратного счета), что соответствует во времени б (фиг, 1)Оалее во времени следуетспадающий участок нагрузки б-в, число импульсов, поступающих в счетчик 5 эа этовремя вычитается из числа...

Номер патента: 625148

Опубликовано: 25.09.1978

Авторы: Лискевич, Микитишин

МПК: G01N 3/32

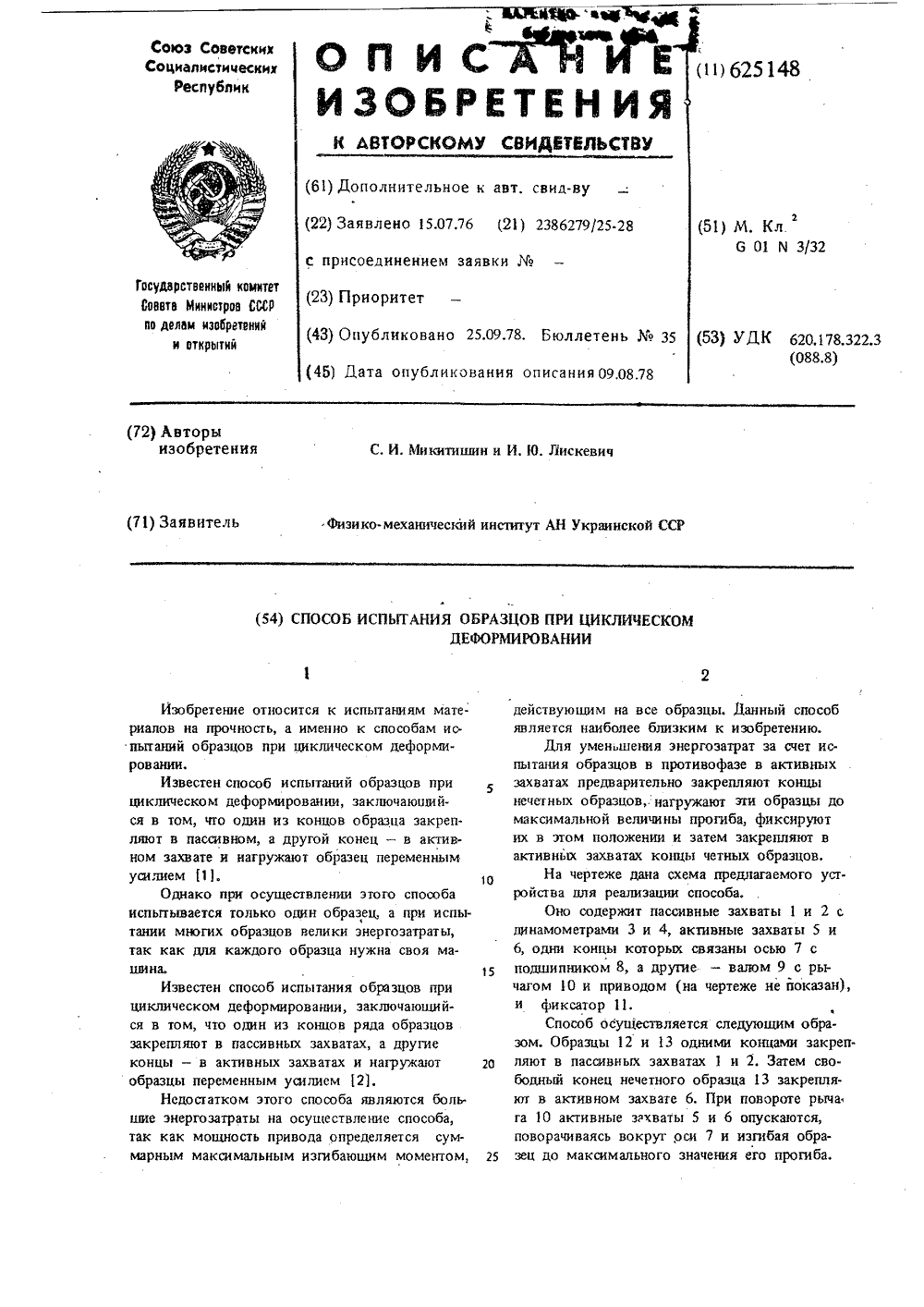

Метки: деформировании, испытания, образцов, циклическом

...концы четных образцов.На чертеже дана схема предлагаемого устройства для реализации способа.Оно содержит пассивные захваты 1 и 2 слинамометрами 3 и 4, активные захваты 5 и6, одни концы которых связаны осью 7 сподшипником 8, а другие - валом 9 с рычагом 10 и приводом (на чертеже не йоказан),и фиксатор 11,Способ осуществляется следующим образом. Образцы 12 и 13 одними концами закрепляют в пассивных захватах 1 и 2. Затем сво.бодньй конец нечетного образца 13 закрепляют в активном захвате 6, При повороте рыча 1га 10 активные захваты 5 и б опускаются,поворачиваясь вокруг оси 7 и изгибая образец до максимального значения его прогиба.Составитель Г. Ротницки ехред И. Климко Корректор Н . Ков Редактор Т. Шаж тираж 111 г ИИПИ Государственного...

Номер патента: 669262

Опубликовано: 25.06.1979

Авторы: Жабко, Ровков

МПК: G01N 3/32

Метки: знакопеременном, изгибе, напряжений, образца, остаточных, поверхностном, сечения, слое, циклическом

...закв том, что производят снятиего слоя образца после пласИзвестенных напряже ых на ючаюшийся верхностн иклическо обретения ти-.еского деформирования и по изменению деформаций судят о величине остаточного напряжения 1 Ц,Однако при известном способе возни кает необходимость разрушения поверхностного слоя образца при определении остаточных напряжений,остаточных на дел ряжений. Это д но иэмерчто дополнителдинамическойтаточные напряается те ширину а етлижения ном слое рассч ыва Наиболее близкимности и достигаемомуретению является снос,техническоеэультату к где неупр идеюция за цикл, ра а;аМ- неупругая деформасчитанная из условия саопределения осоверхностном циклическом та точных напряжения вслое сечения образца пр энакопеременном изгибе в...

Номер патента: 728044

Опубликовано: 15.04.1980

Авторы: Аваев, Бирюков, Гришаков, Поросенков

МПК: G01N 3/32

Метки: изгибе, испытания, образцов, растяжении, сжатии, статическом, усталость, циклическом

...нагрузок. 25 Эта цель достигается тем, что1 одвижный Захват снабжен продольнымвазом, а тяга установлена с возможностью перемещения в этом пазу.На фиг.1 представлена предлага О емая установка, общий вид; нафиг.2 - то же, вид сверху, а нафиг.3 - то же, вид в изометрии.Установка содержит неподвижныйзахват 1 для испытуемого образца 2,подвижный захват 3 с продольнымпазом 4. При помощи штанг 5 подвижный захват 3 соединен с механизмом 6статического нагружения.Устройстводля создания циклической изгибающейнагрузки включает воэбудитель 7-колебаний и резонатор, представляющий собой подвижную массу 8, подвешенную на пружинах 9 внутри корпуса 10, установленного на возбудите-ле 7 колебаний. Подвижная масса 8соединена с подвижным захватом 3тягой 11,...

Номер патента: 746246

Опубликовано: 05.07.1980

Авторы: Бичев, Капитонов, Матушевская

МПК: G01N 3/36

Метки: изгибе, испытания, образцов, усталость, циклическом

...в виде распределительного золотника 7 и подключенный к нему пневмо- или гидроцилиндр 8. Поршень 9цилиндра 8 соединен со штоком 6. Ста: -тическая нагрузка на образец 2 создается пружиной 10, закрепленной наштоке 6. Цилиндр 8 подключен к эоло=- нику 7 магистралью 11.Установка содержит также приводвозвратно-поступательного осевогоперемещения образца 2, содержащий дваподключенных к золотнику 7 с помошьюмагистралей 12 и 13 пневмо- или гидроцилиндра 14 и 15, поршни 16 и 17которых посредством штоков 18 и 19соединены с образцом 2,Привод золотника 7 осуществляется электродвигателем 20.Устройство работает следующимобразом.Образец 2 устанавливается наопорных роликах 3, и с помощью ролика 5 и штока 6 на образец 2 передается...

Номер патента: 777551

Опубликовано: 07.11.1980

Авторы: Осипов, Плаксин, Степанова

МПК: G01N 3/32

Метки: двухосном, испытания, пленочных, растяжении, текстильных, циклическом

...со штоком 6, на конце которого закреплен пуансон 7 для деформирования образца 8.Для изменения соотношения плеч рычага 5 его опора 9 выполнена подвижной иперемещается посредством винта 10. Величина перемещения опоры 9 отсчитываетсяпо шкале 11. Плечо рычага 5 связано соштоком 6 посредством траверсы 12. Механизм статического нагружения включаетрычаг 13 с передвижным грузом 14, связанный посредством шарнира 15 с узлом 1зажима.Средства удержания зажима образца исравнения действующей нагрузки с заданной выполнены в виде электромагнита 16,удерживаемого им штока 1, опирающегося на рычаг 13, и устройства для отводаэлектромагнита 16 от штока 17, выполнен.ного в виде постоянного магнита 18. Электромагнит 16 установлен в направляющих19, а шток 17 -...

Номер патента: 798540

Опубликовано: 23.01.1981

Авторы: Галканов, Стеклов

МПК: G01N 3/32

Метки: испытаний, ма-териала, нагружении, образцов, циклическом

...в виде установлен-Зной на оснонании ванночки 20 со средой и ролика 21 с губчатым протектором 22, размещенного на кронштейне 23.Указанные элементы установлены на основании 24. 40Установка работает следующим образом,Испытуемые образцы 8 размещают нпазах б и 7 дисков 1 и 2, зажимая ихвинтами 11, опирая на диск 3, а шарики 10 при этом контактируют с образцами 8. Величина поджима образцов 8винтами 11 строго фиксируется, чтопозволяет создавать в образцах преднарительное напряженное состояние, например для имитации остаточных напряжений. Включается привод 5, приводяй вал 4 во вращение. Ролик 21 придится в соприкосновение с образцами и получает за счет указанного контакта принудительное вращение, чтопозволяет производить отбор среды...

Номер патента: 805114

Опубликовано: 15.02.1981

Авторы: Гузевич, Козьмин, Кондратов

МПК: G01N 3/38

Метки: двухчастотном, изгибе, испытания, растяжениисжатии, уста-лость, циклическом

...и приводит к уменьшению достоверности испытаний.Цель изобретения - уменьшение материало- емкости и повышение достоверности испытаний.Поставленная цель достигается тем, что сред. ства для передачи нагрузки от эксцентрикового механизма на образец выполнены в виде трех тяг, которые одними концами шарнирносоединены с захватными частями и серединой образца н образуют вместе с образцом тре. угольную форму, в вершине которой вторые концы тяг соединены между собой шарнирно, при этом средняя тяга присоединена через зксцентриковый механизм.На фиг. 1 изображено устройство; на фиг, 2 - кинематнческая схема устройства.Описываемое устройство содержит пульсатор (на чертеже не показан), в захватах 1 и 2 которого закреплен испытываемый образец 3. К...

Номер патента: 823964

Опубликовано: 23.04.1981

Авторы: Ахмеров, Емцев, Касаткин, Махмудов, Намаев, Шутас

МПК: G01N 3/36

Метки: двухосного, знакопеременномнагружении, испытаний, листового)материала, растя-жения, условиях, циклическом

...для его герметизации, и вращения вокруг оси, перпендикулярнойоси цилиндраНа чертеже изображено предлагаемоеустройство,Устройство содержит основание 1, ааправляющие 2, гидравлическую камерудавления, выполненную в виде открытогос одного торца цилиндра 3, в которойзакреплены нагружающие электроды 4,приспособление 5 для крепления образца,установленное на направляющих 2 с в64 4Формула изобретенияФУстройство для испытаний листовогоматериала в условиях двухосного растяжения при циклическом знакопеременномнагружении, содержащее основание с направляющими, гидравлическую камеру давления, в которой закреплены нагружающие электроды, приспособление для крепления образца и регистратор деформаций,о т л и ч а ю щ е е.с я тем, что, сцелью повыщ ения...

Номер патента: 328833

Опубликовано: 15.08.1981

Авторы: Панасюк, Соколов, Степанов

МПК: H05H 11/00

Метки: заряженных, ускорения, ускорителе, циклическом, частиц

...и основногс магнитного поля,сиальная сос; авляющая Н полл Н нарастает по оси ; в обе стороны от некоторой точки, пежашей на;:сн, дости ает максимума и затем падает до О при дальнейшем увеличении модуля ), Соответствующая конфигурация силовых линий 3.вспомогательного магцитного поля и график 2, ил(цострирующнй изменение аксиальной составляющей Н - , вспомогательного магнитного поля вдоль оси 2Ч =-" цриведень( на чертежемомент=), Созданное таким образом магнитное поле совпадает с полем обычной адиабатической ловушки с магнитными пробками или зеркалами. В качестве магнитных зеркал, отражаюших .вращающиеся вмагнитном поде заряженные частицы, служат области с увеличенным значением.(В момент 1 = 1( в созданное ранеемагнитное поле...

Номер патента: 855431

Опубликовано: 15.08.1981

Авторы: Даштиев, Карасик, Яиков

МПК: G01N 3/34

Метки: гибких, изгибе, испытания, образцов, растяжением, усталость, циклическом

...с последним захватом, а механнэк855431 3для создания растягивающей нагрузки кинематически связан с кривошилным возбу. дителем.Механизм для создания растягивающей нагрузки выполнен в виде кулачка и взаимодействующего с ним толкателя.На чертеже представлено устройство для испытания гибких образцов на усталость при циклическом изгибе с растяжением.Устройство содержит кривошипный возбудитель 1, связанный с ним шток 2, служащий для изгиба образца 3, установленного в захватах 4 и 5. Захват 4 посредством пружины 6 соединен с механизмом для создания растягиваюшей нагрузки, кинематически связанным с возбудителем 1 и выполненным в риде кулачка 7, и взаимодействующего с кулачком 7 толкагеля 8, снабженного роликом 9, Захват 5 имеющий опорный...

Номер патента: 877406

Опубликовано: 30.10.1981

Авторы: Бабинец, Балацкий, Похмурский

МПК: G01N 3/56

Метки: изменении, износ, испытания, напряженного, состояния, циклическом

...цель достигаетсятем, что устройство снабжено установленным напротив контробраэцапромежуточным элементом, один конец 20 которого взаимодействует с узломнагружения, а другой - с образцомНа чертеже изображена схема усройства.Устройство содержит держатель 25 1 контробраэца 2, регулируемыйзксцентриковый привод 3 воэвратнопоступательного перемещения держателя 1, динамометр 4, установленныймежду приводом 3 и держателем 1, де тектор 5 измерения амплитуды, за.Дичинск акт ираж 910 Пвенного. комитета СССРтений и открытий35, Раушская наб., д 4 аказ 9604/6 исно ВНИИПИ Государс по делам изобр 113035, Москва, Ж ал ППП Патент, г.ужгород, ул.Проектная крещенный одним концом на держателе, а другим - на основании, держатель 6 образца 7,...

Номер патента: 896566

Опубликовано: 07.01.1982

Авторы: Бамбалас, Жегас, Рондоманскас, Чуприн

МПК: G01N 29/04

Метки: качества, нагружении, циклическом

...и будет регистрироваться сигнал помехи.Бель изобретения - повышение точно сти контроля при нагружении несимметричного вида.Эта цель достигается за счет того, что фиксируют времена возрастания и спадания нагрузки, определяют их отношение, .а параметры сигналов акустичес кой эмиссии при спадании нагрузки опре деляют с учетом отношения зарегистри рованных интервалов времени.Способ заключается в следующем, При несимметричном циклическом нагружении иэделия принимают сигналы акустической эмиссии раздельно в тгттес- валы времени возрастания и спадания3 89656 нагрузки, Одновременно фиксируют времена возрастания и спадания нагрузки, определяют их отношение, Параметры акустической эмиссии, определенные при спадании нагрузки, корректируют с...

Номер патента: 932366

Опубликовано: 30.05.1982

Авторы: Батурин, Дегтярев, Попов

МПК: G01N 3/32

Метки: влияния, исследования, концентрации, нагружении, напряжений, образец, плоский, циклическом

...2 - вкд А на фиг.1.Образ ец содержит э ахватные части 1 с отверстиями 2 для закрепления образца в захватах испытательной машины и рабочую часть 3 прямоугольного сечения, выполненную с двумя сквозными прорезями 4 и 5,параллельными продольной оси образца. Прорези разделяют рабочую часть образца на три участка 6,7 и 8, Площади у астков6 и 8 в сечениях утонений 9 и 10, которые являютс я концен траторами н апряженйй в 10 - 20 раз меньше площади участка 7 образца, Данное соотношение площадей сечений участков позволяет обеспечить проведение испытания 5 в условиях жесткого циклического деформирования материала на участках 6 и 8. Для определения усилий, возникающих в сечениях утонений 9 и 10, служат тензорезисторы 11 и 12, 10При испытании...

Номер патента: 949394

Опубликовано: 07.08.1982

Авторы: Евстратов, Еремин

МПК: G01N 3/32

Метки: изгибе, испытания, образец, призматический, циклическом

...утность испытаний949394 Заказ 5731/ 87 Подписное и Филиал ППП "Пате Ужгород, ул. Проектная,3статочной вследствие искажения формы образца.Цель изобретения - определение характеристик малоцикловой усталости высокопрочных материалов, например инструментальньх сталей.Цель достигается тем, что в призматическом образце для испытания материалов при циклическом йзгибе, имеющемотверстие для образования двух симметрично расположенных относительно нейтральной поверх. ности образца утонений, отверстие выполнено цилиндрическим, а на гранях образца, параллельных нейтральной 15 поверхности, выполнены выкружки, радиус которых больше радиуса отверстия, а их продольные оси лежат в одной плоскости с осью отверстия,На чертеже представлен призматизо...

Номер патента: 962791

Опубликовано: 30.09.1982

Авторы: Белов, Попов, Умушкин

МПК: G01N 3/32

Метки: испытаний, растяжении, сжатии, циклическом

...материала и упругим динамометром, на разных резонансных частотах, изменяя резонансную частоту системы путем установки упругих динамометров различной жесткости, образец закрепляют в системе отдельно от динамометра.На фиг. 1 изображена колебательная система позволяющая осуществить предлагаемый способ; на фиг. 2 - вид по стрелке А на фиг. 1.Способ.реализуется следующим образом.В колебательной системе испытуемый образец 1 и упругий динамометр, содержащий динамометрические элементы 2, закрепляются параллельно друг 1 другу в пазах 3 между подвижными 4 и неподвижными 5 частями пассивного 6 и активного 7 захватов посредством болтов 8. К активному захвату 7 посредством шпилек 9 прикрепляют пакет10 необходимого количества мерных грузов 11 и...

Номер патента: 974213

Опубликовано: 15.11.1982

Авторы: Вайншток, Ришин

МПК: G01N 3/32

Метки: исследования, листового, нагружении, образец, трещиностойкости, циклическом

...надреза. Минимальную длину ВЦнадреза для определения порогового значения коэФФициента Кт,интенсивности напряжений выбираютравной толщине образца. Минимальнуюдлину 1 еп надреза для измерения скорости роста трещины выбирают равнойюи = 3610, где Ю 6 з - базовоеприращений длины трещины, обусловленное точностью измерения. Максимальную длину п надреза выбираютравной О, = 3,5-4,59. Надрезырасположены на образце в порядкеувеличения их длины: Р(РВ5Ширину 2 Х образца выбирают равной2 тпсх,+2 РЧпах/Чеп + 2 югде 2 р = 2,4 дБз +2 у, 0:р - радиус надреза,2 А = 100 мм,Чпахю Чпмп - максимальная и минимальная скоростьроста трещины, подле-;15жащие измерению соот-ветственно при развитии трещины отнадрезов длинойгпах и п 6 пИсследование трещиностойкости...

Номер патента: 989376

Опубликовано: 15.01.1983

Авторы: Дегтярев, Матвеев, Шульгинов

МПК: G01N 3/32

Метки: нагружении, напряжений, предельных, циклическом

...при испытании на выносливость регистрируют остаточную 10 деформацию и находят предел выносливости и соответствующее ему среднее напряжение цикла по величине напряжений, при которых остаточная деформация равна Е т . 15На чертеже изображены диаграммы предельных напряжений, полученные по известному и предлагаемому спосо-, бам.Способ осуществляют следУюЩим 20 образомИспользуют несколько серий образцов для испытания на выносливость и серию образцов для статических испытаний. Сначала испытывают серию образцов при статическом растяжении и определяют предел текучести (3 Т соответствующий заданной остаточной деформации Я . На диаграмме предельных напряженйй этот результат соответствует точке ЬКаждую серию образцов для испытания на...

Номер патента: 991248

Опубликовано: 23.01.1983

Автор: Никольский

МПК: G01N 3/32

Метки: долговечности, изделия, сжатии, циклическом

...Составитель В.КузьминРЕдактор В.Лазаренко Техред Ж.Кастелевич Корректор Г.Огар Заказ 119/58 Тираж 871 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 ростью нагружения и вероятности долговечностей образцов при симметричных циклах нагружений, а о долговечности изделия при циклическомсжатии судят по указанным распределениям и пределу прочности изделия. 5Способ осуществляют следующимобразом.Неразрушайщим методом, например,на основе измерения параметров акустической эмиссии определяют предел 10прочности бфрпри сжатии. При этомзначение Йф учитывает масштабныйфактор, влйяющий на прочность иэделия.Кроме того, из такого же...

Номер патента: 1005804

Опубликовано: 23.03.1983

Авторы: Арутюнян, Галстян, Добров, Конобеев, Курносенков, Малюсов, Матнишян, Худоян

МПК: B01D 3/00

Метки: проведения, процесса, режиме, ректификации, циклическом

...этого вакуума образуетсяпоток пара из колонны в конденсатор,препятствующий стеканию жидкости старелок (насадки) и тем самым, увеличивающий продолжительность времени стекания жидкости. В колоннах счислом тарелокпревышающим 10-12,указанное явление приводит к нестабильной работе аппаратов, вплоть доих захлебывания.Кроме того, поочередная работа основной и дополнительной колонн делает практически невозможным подбороптимальных времен периодов цикладля каждой колонны, поскольку изменение времен периодов цикла однойколонны влечет за собой автоматическое изменение,тех же параметровдополнительной колонны.Целью изобретения является увеличение пропускной способности устойчивости работы колонны.Указанная цель достигается тем,что согласно...

Номер патента: 1010548

Опубликовано: 07.04.1983

Авторы: Иванов, Шестериков

МПК: G01N 29/04

Метки: акустико-эмиссионного, нагружении, циклическом

...нагружении,содержащем последовательно преобразователь, предусилитель, усилитель,блок Фильтров., детектор и блок индикации, достигается за счет того, что 4 Ооно снабжено соединенными последовательно блоком логарифмического преобразования, блоком выделения периодичности, блоком выделения логарифмического модуля сигнала, блбком потенциирования, делителем, выход детектора соединен с входом блока логарифмического преобразованияи со вторым входом делителя, а его выходс входом блока индикации, выход блока логарифмического преобразования 5 О сОединен со вторым входом блока, выделения логарифмического модуля сигнала.На чертеже представлена схема предлагаемого устройства, 55Устройство для акустико-эмиссионного контроля материалов при...

Номер патента: 1019281

Опубликовано: 23.05.1983

Авторы: Бирюков, Поросенков

МПК: G01N 3/32

Метки: изгибе, испытаний, растяжением, сжатием, статическим, усталость, циклическом

...на вибровозбудителе, и установленной в корпусе между двумя пружинами массы, и тягу, один конец которой соединен с массой резонатора, а другой - с другим захватом2).Недостатком обеих установок является невозможность проведения испытаний при асимметричном цикле изгибающей нагрузки.Цель изобретения - расширение функциональных возможностей за счет обеспечения испытаний при асимметричном 4 О цикле изгиба.Поставленная цель достигается тем, что установка снабжена установленной в корпусе резонатора подвижной опорой, взаимодействующей с одной иэ пружин, 45 и приводом перемещения этой опоры по оси колебаний массы.Благодаря этому колебательная система резонатора может быть смещена относительно среднего положения, при :этом к образцу прикладывается...

Номер патента: 1021990

Опубликовано: 07.06.1983

Авторы: Емельянов, Каминский, Носов, Рысюк, Теплицкий

МПК: G01N 3/34

Метки: испытаний, многопозиционная, растяжении, циклическом

...5, приводной вал б, которыйкинематически связан с каждым механизмом 7 перемещения опор б и автоматическое устройство 8 для статического нагружения и компенсации остаточногоудлинения образца 2 (система егоуправления на чертеже не показана ,Установка содержит также следящуюсистему, включающую линеаризирующийдатчик обратной связи, выполненный ввиде функционального потенциометра9, движок 10 которго кинематическисвязан с приводным валом б механизмов 7 перемещения опор 5 рычагов 4посредством передачи 11 винт-гайка,измерительный блок 12, вход которого подключен к датчику обратной связи, эадатчик 13 эталонных напряжений, к входам которого подключеныручной блок 14 управления и программатор 15, к входу которого, в своюочередь,...

Номер патента: 1029042

Опубликовано: 15.07.1983

Авторы: Бурков, Гольдштейн, Кобляков, Осипов, Плаксин

МПК: G01N 3/34

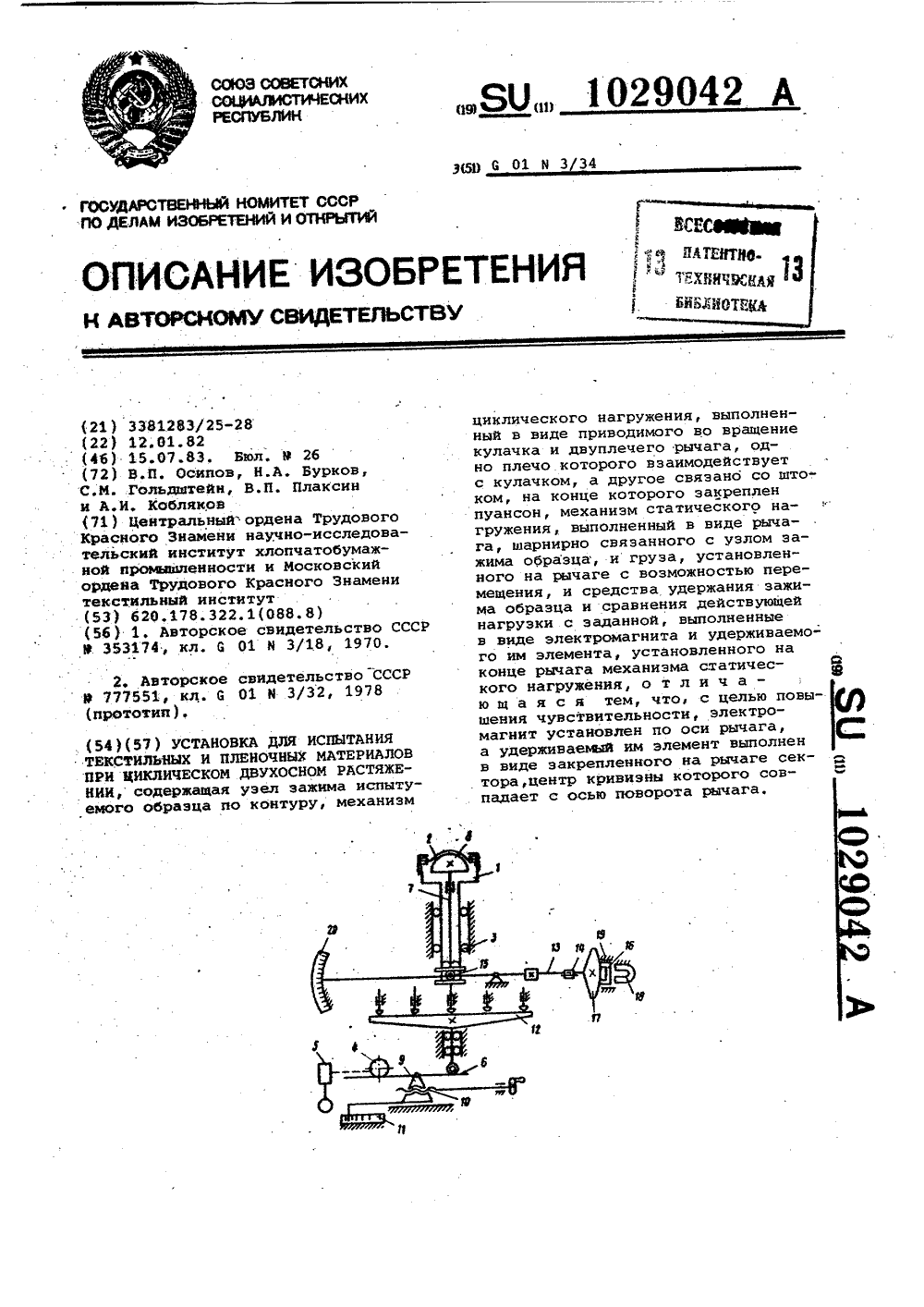

Метки: двухосном, испытания, пленочных, растяжении, текстильных, циклическом

...со штоком, на конце которого закреплен пуансон, механизм статического на" гружения, выполненный в виде рычага, шарнирно связанного с узлом зажима образца, и груза, установленного на рычаге с возможностью перемещения, и средства удержания зажима образца и сравнения действующей нагрузки с заданной, выполненные в виде электромагнита и удерживаемого им элемента, установленного на конце рычага механизма статического нагружения, электромагнит установлен по оси рычага, а удерживаемый им элемент выполнен .в виде закрепленного на рычаге сектора, центр кривизны которого совпадает с осью поворота рычага.Таким образом, благодаря тому, что в установке электромагнит установлен по оси рычага, а удерживаемый им элемент выполнен в виде сектора,...

Номер патента: 1109965

Опубликовано: 23.08.1984

Автор: Хвастунов

МПК: H05H 7/12

Метки: пучка, смещения, ускорителе, циклическом, частиц

...10включающему изменение энергии частицпучка в вихревом электрическом поле,изменение энергии частиц пучка выполняют дважды за оборот на равныевеличины энергии в двух точках орбиты ускорителя, отстоящих друг отдруга на половину длины волны радиальных бетатронных колебаний.Кроме того, устройство для смещения пучка частиц в циклическом ускорителе, содержащем бетатронный тороидальный сердечник с обмоткой, охватывающий камеру ускорителя, и подключенный к обмотке сердечника генератор импульсов напряжения, введен 25второй бетатронный тороидальный сердечник с обмоткой, идентичный первому,и смещенный относительно него в направлении хода пучка на расстояние,равное половине длины волны радиальных бетатронных колебаний, при этомоба сердечника...
