Регулятор давления (его варианты)

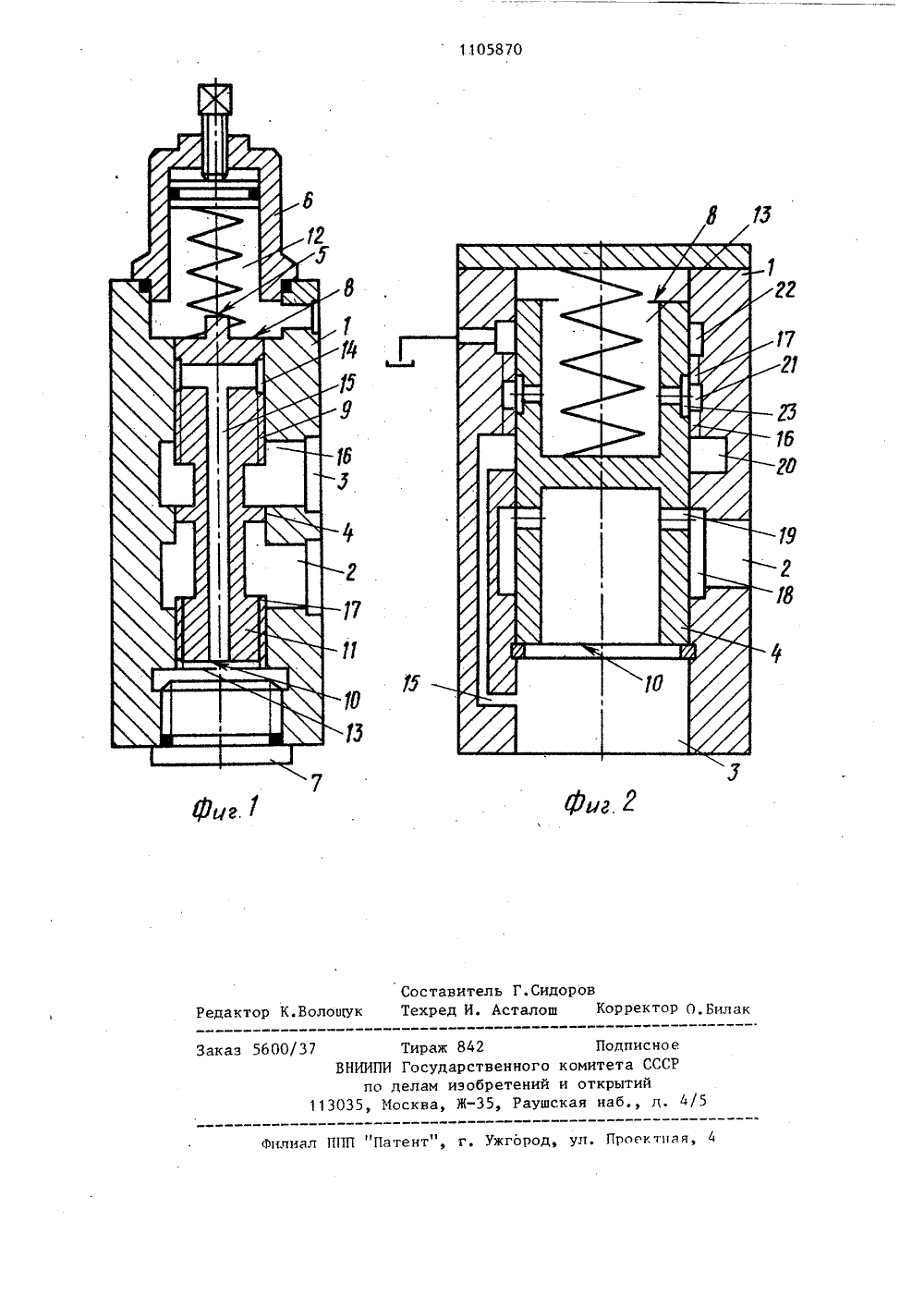

. ЯО, 11058 О Эсв С 05 П 16/10 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИ 1 ЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И О 1 НРЫТИЙ(56) 1. Авторское свидетельство СССРВ 586431, кл. С 05 Р 16/10, 1978.2. Авторское свидетельство СССРМф 222829, кл. Р 17 К 17/30, 1968(57) 1. Регулятор давления, содержащий корпус с входным и выходным каналами и расположенный в корпусе золотник, первый торец которого снабжен первым пояском и связан с пружиной, второй торец снабжен вторымпояском, а также первую и вторую камеры, образованные корпусом, первыми вторым торцами золотника соответ"ственно, причем первая камера сообщена с атмосферой, о т л и ч а ю -щ и й с я тем, что, с целью повьппения точности регулятора, на первом пояске золотника выполнена основная проточка, сообщенная с второй каме,рой, а на первом пояске до основной проточки со стороны выходного канала и на втором пояске выполнены винтовые канавки одинакового шага.2. Регулятор давления, содержащий корпус с входным и выходным ка" налами, первой канавкой, сообщенной с входным каналом, и золотником, первый торец которого связан с пружи" ной, второй торец сообщен с первой проточкой золотника и выходным каналом, а также камеру, образованнуюпервым торцом золотника и корпусом, о т л и ч а ю щ и й с я тем, что, с целью повьппения точности регулято" ра, в золотниковом отверстии корпуса выполнены вторая, третья и четвер"тая канавки и между ними первая и вторая винтовые канавки одинакового пффф шага, а на золотнике выполнена вто- вшф рая проточка, сообщенная с камерой, 1) причем вторая канавка сообщена с фЯ выходным каналом, третья канавка - Я с второй проточкой, а четвертая канавка - со сливом. ЮИзобретение относится к областиавтоматического регулирования и может быть использовано в гидравлических системах станков..Известен регулятор давления, содержащий входной и выходной каналыи подпружиненный запорный элемент 1 1,Недостаток данного регулятора заключается в изменении настроенногодавления при изменении величины проходящего через регулятор потока.Наиболее близким по техническойсущности к предлагаемому являетсярегулятор давления, содержащий корпус с входным и выходным каналами и 15подпружиненный золотник с торцовымикамерами 123.Недостатком этого. регулятора давления является изменение настроенногодавления при изменении величины проходящего через него потока. Указанные изменения настроенного давленияобъясняются тем, что при изменениивеличины потока через рабочую щельрегулятора изменяется ее площадь и 25золотник совершает осевое перемещение,изменяя деформацию поджимающей золотник пружины, а значит и усилие,действующее со стороны пружины назолотник. В нижней торцовой камере ЗОэтого регулятора давление, действующее на золотник, равно давлению внапорной магистрали, Это вызываетнеобходимость наличия пружины большого усилия, что приводит к увеличе- Знию размеров регулятора.Цель изобретения - повышение точности регулятора давления.Указанная цель достигается тем, что в регуляторе давления, содержащем корпус с входным и выходным каналами и расположенный в корпусе золотник, первый торец которого снабжен первым пояском и связан с пружиной, второй торец снабжен вторым пояском, а также первую и вторую камеры, образованные корпусом, первым и вторым торцами золотника соответственно, причем первая камера сообщена с атмосферой, на первом пояске золотника выполнена проточка, сооб,щенная с второй камерой, а на первом пояске до проточки со стороны выходного канала и на втором пояске выполнены винтовые канавки одинакового 55шага.В регуляторе давления, содержащем корпус с входным и выходным каналами, первой канавкой, сообщенной с входным каналом, и золотником, первый торец которого связан с пружиной, второй торец сообщен с первой проточкой золотника и выходными каналом, а также камерч, образованную первым торцом золотника и корпусом. в золотниковом отверстии корпуса выполнены вторая, третья и четвертая канавки и между ними первая и вторая винтовые канавки одинакового шага, а на золотнике выполнена вторая проточка, сообщенная с камерой, причем вторая канавка сообщена с выходным каналом, третья канавка - с второй проточкой, а четвертая канавка - со сливом.На фиг. 1 изображена первая модификация регулятора давления, предназначенного для регулирования давления "до себя", на фиг. 2 - вторая модификация регулятора давления, предназначенного для регулирования давления "после себя".Регулятор давления (фиг, 1) включает корпус 1, содержащий входной 2 и выходной 3 каналы, разделенные золотником 4, нагруженным пружиной 5. Со стороны пружины 5 к корпусу крепится колпачок 6, а с противоположной стороны - пробка 7. Первый торец 8 золотника 4 снабжен первым пояском 9, второй торец 10 - вторым пояском 11. Корпус 1 с первым 8 и вторым 10 торцами золотника 4 образуют первую 12 и .вторую 13 камеры, Первая камера 12 соединена с атмосферой. На первом пояске 9 золотника 4 выполнена основная проточка 14, сообщенная каналом 15 с второй камерой 13. На первом пояске 9 до проточки 14 со стороны выходного канала 3 и на втором пояске, 11 выполнены винтовые канавки одинакового шага 16 и 17 соответственно.Масло подается во входной канал 2 корпуса 1, затем по винтовой канавке 17 подает во вторую камеру 13 и канал 15, откуда через винтовую канавку 16 - в выходной канал 3. Во второй камере 13 устанавливается давление, меньше чем давление во входном канале 2 на величину перепада давления на винтовой канавке 17. При росте давления во входном канале 2 растет и давление в камере 13. При достижении давлением в камере 13 уровня настройки пружины 5 золотЪ 5 50 ник 4 начинает подниматься. Поднимаясь, он сжимает пружину 5, усилие которой растет пропорционально высоте подъема. Для пропускания большого расхода золотник 4 должен подняться на большую высоту. При подъеме золотника 4 винтовая канавка 17 на его нижнем конце выходит из направляющей корпуса 1, а винтовая камера 16 на нижней части верхнего1 О конца входит в направляющую корпуса 1. Длина отрезка винтовой канавки 16, по которому протекает жидкость, увеличивается, а отрезок винтовой канавки 17, по которому протекает15 жидкость, уменьшается. Следовательно, сопротивление на.выходе из камеры 13 с подъемом золотника 4 растет, а на: входе - уменьшается, оставаясь в сум 20 ме (при одинаковом шаге винтовых ка" навок) постоянным. Постоянным сопротивлением обеспечивается постоянный расход через винтовые канавки. Давление в камере 13 растет с подъемом золотника 4 и сжатием пружины 5, приближаясь к давлению во входном канале 2 и компенсируя увеличение усилия пружины 5.Регулятор давления (фиг. 2) состоит иэ расположенных в корпусе 1 входного 2 и выходного 3 каналов, сообщенной с входным каналом 2 первой канавки 18, и золотника 4. Первый торец 8 золотника 4 образует с корпусом камеру 13. Второй торец 10 сообщен с первой проточкой 19 золотника 4 и выходным каналом 3. В золотниковом отверстии корпуса выполнены вторая 20, третья 21 и четвертая 22 канавки, а между ними первая 40 16 и вторая 17 винтовые канавки одинакового шага. На золотнике 4 выполнена вторая проточка 23, сообщенная с камерой 13. Вторая канавка 20 сообщена с каналом 15, с выходным каналом 3, третья канавка 21 - с второй проточкой 23, а четвертая канавка 22 - со сливом.Масло подается из входного канала 2 в выходной канал 3, откуда через канал 15 по винтовой канавке 16 попадает в камеру 13, а по винтовой канавке 17 подается к сливной гидро- линии. За счет разности давлений ввыходном канале 3 и камере 13 на золотник 4 действует усилие, вызывающее его подъем. При падении давления в выходном канале 3 золотник 4начинает опускаться под действиемпружины 5, усилие которой уменьшается пропорционально перемещению золотника 4. Для пропускания большегорасхода золотник 4 должен переместиться на большую величину, что воз-.можно при уменьшении усилия, действую.щего на него из-за разности в канале3 и камере 13 При опускании золотник4 приоткрывает винтовую канавку 16,уменьшая ее отрезок, который образует с поверхностью золотника капиллярный канал, уменьшая таким образомего сопротивление. Одновременно другой участок гладкой цилиндрическойповерхности золотника 4 прикрываетвинтовую канавку 11, увеличивая еесопротивление. В результате давлениев камере 13 растет, приближаясь кдавлению в выходном канале 3, и компенсирует ослабление пружины 5. Поскольку при увеличении сопротивленияодного капиллярного канала сопротивление другого падает, суммарное сопротивление в управляющем потоке остается постоянным, что обеспечиваетпостоянный расход через винтовые канавки.Таким образом, благодаря сочетанию свойства капиллярных каналов менять сопротивление прямо пропорционально изменению длины (по тому жезакону, что и изменение усилия пружины) с конструкцией, обеспечивающейпостоянное суммарное сопротивлениев управляющем потоке, в предложенномрегуляторе давления с повышенной точностью поддерживается настроенноедавление,Уменьшение зависимости давлениянастройки регулятора от расхода повышает эффективность и качество работы гидроприводов, снижает энергетические потери, вызываемые срабатыванием регуляторов давления при давлениях, отличных от настроенного,повышает плавность работы механизмов,устраняет необходимость дополнительного регулирования. Применние управляющего давления, меньшего чемнастроенное, позволяет уменьшить размеры регулятора давления.1105870 оставитель Г.Сидорехред И. Асталош дактор К.Волощу р ректор О, Бил ак 4 каз 5600/3 ИИПИ аушская наб,113035 ПП Патент", г. Ужгород, ул. Проектная Филиа г у Тира Госу делам 1 осква рстве зобре Ж,Подписноеого комитета СССРний и открытий
