Трансформаторный преобразователь угла поворота вала в код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

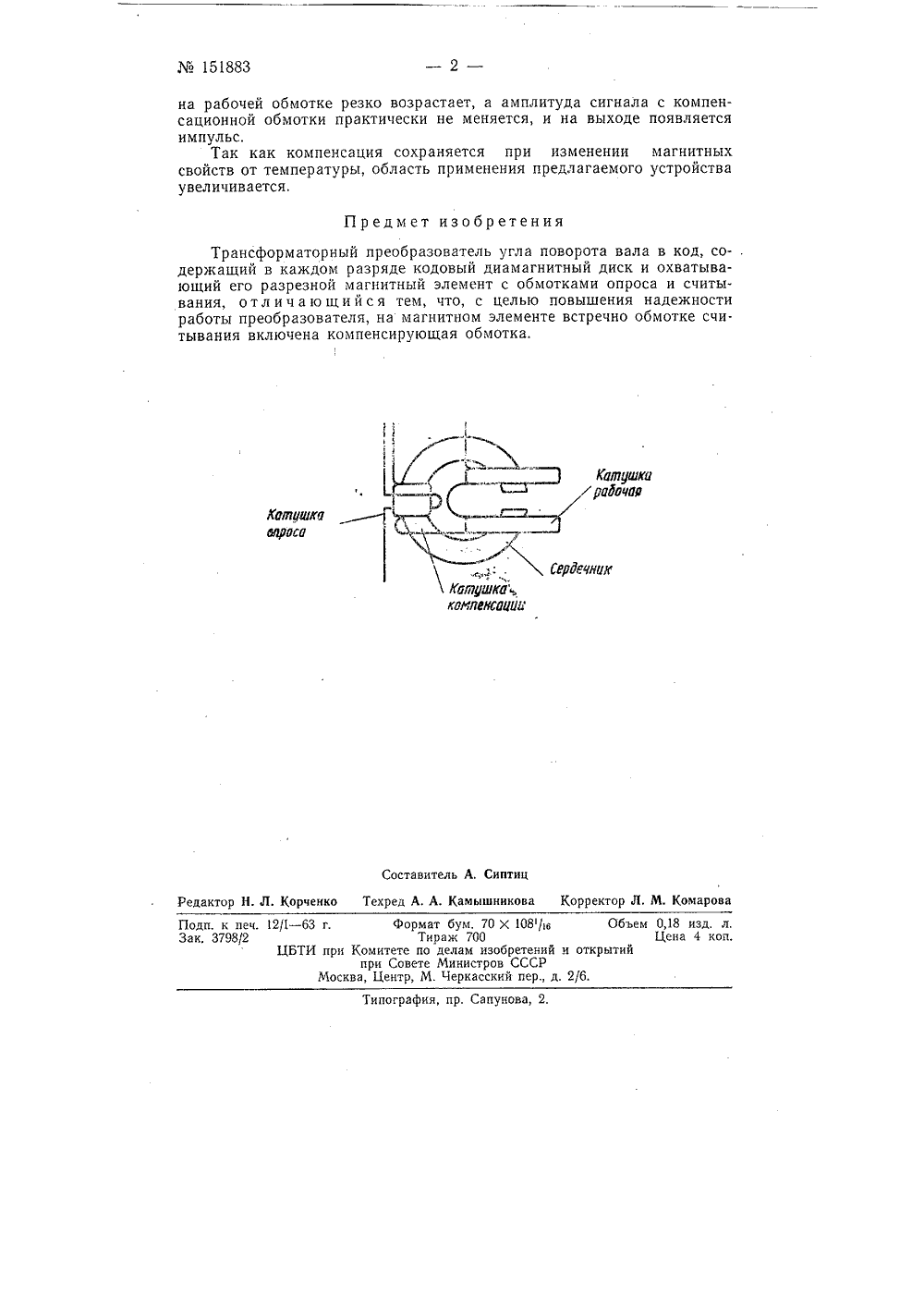

СССР ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ одписная группа174ОВОР Й ПРЕОБРАЗОВАТЕЛЬ УГЛА ВАЛА В КОД 1962 г. за760335/26-24открытий при Совете Минисе изобретений22 за 196 Заявлено омитет по делам из Опубликовано19 январябретений и в СС Бюллет Известны трансформаторные преобразователи угла поворота вала в код, содержащие в каждом разряде кодовый диамагнитный диск и охватывающий его разрядный магнитный элемент с обмотками опроса и считывания.В указанных преобразователях возникают трудности при разработке элементов опроса, так как они должны иметь высокую разрешающую способность и необходимую амплитуду полезного сигнала при больших величинах отношений сигнал - помеха, Недостатком таких элементов является невысокий уровень выходного сигнала, а также затруднения при создании компенсации и получении хорошей контрастности сигнала при импульсном питании обмоток сердечников.Предлагаемый преобразователь отличается тем, что, с целью повышения надежности работы преобразователя, на магнитном элементе встречно обмотке считывания включена компенсирующая обмотка,На чертеже схематически показан магнитный элемент.В качестве магнитного элемента применяется один сердечник тороидальной или прямоугольной формы с разрезом и рабочей, компен. сационной и опрашивающей обмотками. Рабочая обмотка располагается в непосредственной близости от разреза сердечника. Компенсационная обмотка помещена на участке сердечника, максимально удаленном от разреза. Отношение витков между рабочей и компенсационной обмотками выбирается таким, чтобы выходной сигнал был близок к нулю,Преобразование угла поворота вала в код происходит следующим образом. При выводе из зазора кодирующего диска (экрана) сигнал151883 Предмет изобретения Трансформаторный преобразователь угла поворота вала в код, содержащий в каждом разряде кодовый диамагнитный диск и охватывающий его разрезной магнитный элемент с обмотками опроса и считывания, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы преобразователя, на магнитном элементе встречно обмотке считывания включена компенсирующая обмотка. Кащушицрай чаю Ю 7 И/ГД6 ЩРИО ажлпсаааа А. Сиптицмышникова Корректор Л. М. Комаро Составителехред А. А. Редактор Н. Л рченк Объем 0,18 изд. л,Цена 4 коп крытийФормат бум. 70 Х 108/иТираж 700Комитете по делам изобретений ипри Совете Министров СССРа, Центр, М. Черкасский пер., д. 2 1 - 63 г Подп. к пе Зак. 3798/2 ТИ при Типография, пр. Сапунова, 2 на рабочей обмотке резко возрастает, а амплитуда сигнала с компенсационной обмотки практически не меняется, и на выходе появляется импульс,Так как компенсация сохраняется при изменении магнитных свойств от температуры, область применения предлагаемого устройства увеличивается.
СмотретьЗаявка
760335, 19.01.1962
Алферов А. В, Богданов А. В, Ивушкин А. И
МПК / Метки
МПК: H03M 1/24
Метки: вала, код, поворота, трансформаторный, угла
Опубликовано: 01.01.1962
