Дашук

Номер патента: 1614095

Опубликовано: 15.12.1990

Авторы: Дашук, Демиденко, Куновский, Купцова, Сапарова

МПК: H03B 19/00

Метки: генератор, инфранизких, сигналов, частот

...входы элементов И 10 и 11,.При появлении на выходе генератора 6 очередного импульса срабатывает второй элемент И 11, в результате чего импульс с его выхода по.ступает на установочный вход триггера 12 и переводит его в единичное состояние. Дальнейшие импульсы, приходящие с генератора 6 в течение времени формирования отрицательной полуволны синусоиды, подтверждают единичное состояние триггера 12. Единичный сигнал с выхода триггера 12 поступает на управляющий вход переключа теля 3 полярности.Импульсы генератора 6 тактируют запись кода из реверсивного счетчика 9 в регистр 7. Таким образом, на входы блока 5 постоянной памяти через регистр 7 поступа ют коды из реверсивного счетчика 9,с частотой генератора 6. Коды реверсивного счетчика 9...

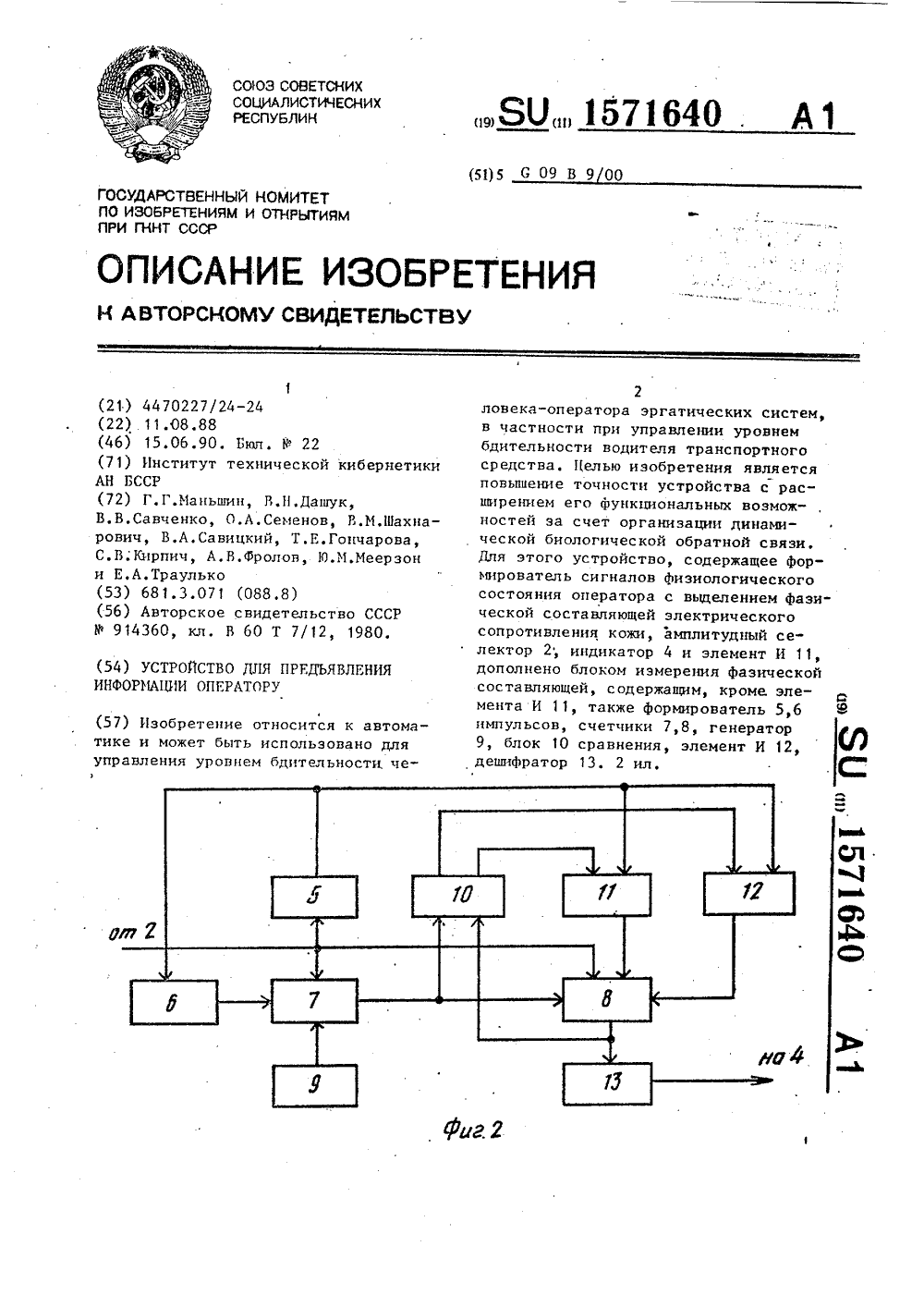

Номер патента: 1571640

Опубликовано: 15.06.1990

Авторы: Гончарова, Дашук, Кирпич, Маньшин, Меерзон, Савицкий, Савченко, Семенов, Траулько, Фролов, Шахнарович

МПК: G09B 9/00

Метки: информации, оператору, предъявления

...в оптимальный моментвремени (когда он меньше всего загружен отработкой алгоритма деятельности) управляет (на основе саморегуляции) уровнем своей бдительности,т.е. не допускает выхода ФС за установленные граничные значения (на индикаторе зона выполненная в оранжевомцвете), При этом оператор осознает,что если он не допустит выхода значений ФС на уровень предельно допустимых значений или превышающий его,то исключается необхрдимость в отработке дополнительной функции, обусловленной срабатыванием прибора дляконтроля бдительности, что само посебе является мотивацией - важнымфактором при управлении состояниемчеловека-оператора, Отсутствие необходимости в выполнении дополнительной функции (любого вида) не отвлекает оператора от...

Номер патента: 1542715

Опубликовано: 15.02.1990

Авторы: Дашук, Ковтун, Лукашенко, Соколов

МПК: B23H 1/00, B23H 7/38

Метки: диэлектриков, электроэрозионной

...методам обработки, в частности касается электроэрозионнойобработки диэлектриков.Цель изобретения - повышение точностиобработки путем стабилизации положенияразряда магнитным полем,На фиг. 1 показана схема размещенияэлектродов относительно обрабатываемой заготовки; на фиг. 2 - схема подключения электродов к источнику напряжения.Обрабатываемая заготовка 1 размещенана держателе 2, над поверхностью которогоразмещены электроды - анод 3, катод 4.Шинопровод 5 анода размещен вдоль участка обработки параллельно линии разряда. 15Источник напряжения содержит накопительную емкость 6, тиристор 7, высоковольтный импульсный трансформатор 8, диод 9,накопительные высоковольтные конденсато ры 10, разрядник 11. Подключение источника к электродам 3, 4...

Номер патента: 1538217

Опубликовано: 23.01.1990

Авторы: Борисов, Дашук, Демиденко, Куновский, Чеголин, Шихов

МПК: H03B 19/00

Метки: генератор, сигналов, синусоидальных, цифровой

...аналогового синусоидального сигнала по поступающей кодовой последовательности.Фукнционирование цифрового генератора синусоидальных сигналов во втором режиме осуществляется н соответствии с заданным диапазоном изменения частоты генерирования и законом перестройки частоты. В начале отработки режима производится (в блоке 8) расчет временного интервала, через который производится первое изменение частоты генерируемого сигнала, Данное значение передается н управляемый делитель 3 вместе со значением коэффициента деления, который рассчитывается аналогично, как н первом режиме, Кроме того, как и в первом режиме, производится перезапись отсчетов синусоидального сигнала из блока 1 постоянного запоминания н блок 4 оперативного запоминания. Затем...

Номер патента: 1538216

Опубликовано: 23.01.1990

Авторы: Дашук, Демиденко, Куновский, Струков

МПК: H03B 19/00

Метки: генератор, инфранизких, сигналов, частот

...9 и вызывают линейное нарастаниезначения хранимого в нем кода (фиг.2 а)При переполнении разрядной сетки реверсивного счетчика 9 он включаетсяна вычитание и значение кода в немначинает линейно уменьшаться. Прикоде, равном нулю, включается прямойсчет, заносится единица в старшийразряд реверсивного сцетцика 9 и процесс повторяется. Единица с выходастаршего разряда реверсивного счетчика 9 поступает на первые входыпервого 10 и второго 11 элементов И,При появлении на выходе генератора 6очередного импульса срабатывает вто"рой элемент И 11, в результате чегоимпульс с его выхода поступает наустановочный Я-вход триггера 12 ипереводит его в единичное состояние,Дальнейшие импульсы, приходящие сгенератора 6 в течение формированияотрицательной...

Номер патента: 1476488

Опубликовано: 30.04.1989

Авторы: Дашук, Демиденко, Куновский, Чеголин

МПК: G06F 17/14

Метки: быстрого, действительного, преобразования, фурье

...а и Ъ - отсчеты, полученные в предшествующий такт выпол 5нения алгоритма: с - весовой коэффи,циент.Данная процедура является основной для последнего и-го шага алгоритма (выполняется над 0-4 операнда 20ми). Кроме того, она присутствует в1 шагах с номерами 3,4пи вылполняется в каждом из них над 2 опе 1 рандами, где с - номер шага,Устройства при выполнении этои 25процедуры функционирует следующимобразом.По сигналам с синхронизатора 1счетчик 4 последовательно формируеткоды адресов, по которым из блока 8памяти считывается очередная пара30операндов и записывается во входныерегистры 5 и 7 (отсчитываемые операнды а,Ь выбираются такими, .над которыми должна быть выполнена параопераций а+сЬ и а-сЬ. Для представленного на фиг.2 алгоритма при...

Номер патента: 1446638

Опубликовано: 23.12.1988

Авторы: Дашук, Демиденко, Петько, Струков, Чеголин

МПК: G07C 5/08

Метки: работы, средств, транспортных

...калибровки, Накопление данных осуществляется в течение всего времени измерений, врезультате чего во внутренних регистрах вычислительного блока 1+ получаются величины, необходимые для вычисления искомых статистических характеристик исследуемых процессов.После завершения измерений блок17 управления сигналами по первомувыходу задает блоку 15 обработку результатов, в процессе которой блок15 выдает блоку 14 последовательностьмикрокоманд, обеспечивающую обработку накопленных данных. В ходе выполнения программы обработки результатоввозникает необходимость осуществленияусловной передачи управления по результатам вычислений, для реализациичего сигнаиа по магистрали состоянийблока 14 поступают на второй входблока 15.В заключение на блоке 17...

Номер патента: 1367025

Опубликовано: 15.01.1988

Авторы: Дашук, Демиденко, Куконин, Петько, Чеголин

МПК: G07C 5/08

Метки: работы, регистрации, средств, транспортных

..., эксперимента. В качестве .такого уст" ройства может быть использована одна из моделей микро-ЭВИ с соответствующим набором периферийных средств(например, серий "Электроника-НЦ", "Электроника-С 5") или специализированных экспресс-анализаторов, функционирующих по жесткому алгоритму ипи программируемых пользователем. Устройство работает следующим образом.В режиме испытаний мобильной машины сигналы с выходов датчиков 1,установленных в различных ее узлах,поступают на входы усилителей 2.Последниепроизводят усиление и нормализацию сигнала, приводя его к требуемому уровню. С выхода усилителей2 сигналы поступают на входы первогокоммутатора 3 и п первых входов второго коммутатора 5. Кольцевой коммутатор 5 по командам на входе 8производит...

Номер патента: 1132726

Опубликовано: 30.10.1987

Авторы: Галль, Дашук, Краснов, Кузьмин, Лукашенко, Николаев

МПК: H01J 37/08

Метки: ионов, источник, масс, основе, разряда, скользящего, спектрометрии

...превышает толщину стенки диэлектрика, Электроды могут быть выполнены с возможностью перемещения вдольоси цилиндрического диэлектрика, атокопроводящий заземленный элементвыполнен в виде цилиндра с наружнымдиаметром в 2-5 раз меньшим внутрен3 113него диаметра диэлектрика и расположен на внутренней поверхности диэлектрика по образующей так, что упомянутая образующая и образующая наружной поверхности диэлектрика, покоторой расположен один из электродов лежат в одной плоскости, приэтом диэлектрик выполнен с возможностью вращения вокруг оси,На фиг, схематически изображенпредлагаемый источник ионов, содержащий источник импульсного электрического питания 1, подключенный кэлектродам 2 и 3, разделенным разделительным диэлектриком 4, на...

Номер патента: 1343424

Опубликовано: 07.10.1987

Авторы: Борисов, Дашук, Демиденко, Куновский, Шихов

МПК: G06F 17/14

Метки: быстрого, действительного, преобразования, хартли-фурье

...на вход умножителя 11 и на промежуточный регистр 12, где он фиксируется по сигналу с выхода блока 1 синхронизации. На вход умножителя 11 поступает значение синусного коэффициента с выхода регистра 6 констант, произведение передается на вход коммутатора 13 и по сигналу с выхода блока 1 синхронизации поступает на вход сумматора 15, на другом входе которого имеется код операнда с выхода входногорегистра 5. С выхода блока 1 синхронизации на управляющий вход сумматора 15 поступает сигнал, задающий в нем выполнение вычитания операнда по первому входу из операнда по второму входу. Результат операции передается на входы коммутатора 18 и умножителя 16. По сигналу с выхода блока 1 синхронизации коммутатор 18 передает поступившее на его вход...

Номер патента: 1322309

Опубликовано: 07.07.1987

Авторы: Дашук, Демиденко, Кончак, Куновский

МПК: G06F 17/14

Метки: быстрого, действительного, преобразования, фурье

...шагом алгоритма, результаты вновь поступают на регистры 4 и далее ца входы И/2(ЗИ/2-1) первого комутатора 1.Затем начинается выполнение 3-го шага алгоритма. Он включает два подшдгд. Первый содержит только операции суммирования-вычитания и выполцяется аналогично второму шагу алгоритма, цо с другими сигналами из блока 2 синхронизации, поступающими на входы управления коммутатора 1 и сумматоров 3. Причем операнды, подаваемые цд сумматоры 3 с выходов коммутатора 1, выбираются так, чтобы отсчеты, для которых на втором подшаге предусмотрено умножение, поступали на сумматоры 3, к выходам которых через соответствующие регистры 4 подключены умножители 5, т.е. имеющие номера (11/2+1)И. Наличие в устройстве (11/2-1) умножителей 5 объясняется...

Номер патента: 1187035

Опубликовано: 23.10.1985

Авторы: Дашук, Ковтун, Лукашенко, Мартиросов

МПК: G01N 21/39, G01N 21/67

Метки: анализа, вещества, микроспектрального, состава, химического

...напряжения на разрядном промежутке свыше 10 В/с разряд устойчиво формируетгся на поверхности диэлектрика в виде однорядного диффузорного разряда, и может формироваться на значительных площадях. При этом формирование скользящего разряда имеет место как при размещении диэлектрика в вакууме при давлении остаточного газа 1 10 Па, так и при наличии вблизи-%поверхности диэлектрика газовой среды с давлением 1 10 Па.бСкользящий разряд в незавершенной стадии в основном развивается на фронте импульса напряжения, На Фронте импульса напряжения имеет место максимальное значение вводимой в незавершенный разряд энергии 1 Еда на единицу длины разряда (Е - продольный градиент напряжения в разряде), так как значение тока 1, протекающего через...

Номер патента: 1035784

Опубликовано: 15.08.1983

Авторы: Белков, Беляев, Дашук, Спичкин

МПК: H03K 3/53

Метки: генератор, импульсов

...соосно со стержневым управляющим электродом, в нем один из разрядников выполнен с И+1 кольцевымиэлектродами, расположенными соосносо стержневым управляющим электродом, причем емкостные накопительныеэлементы соединены между собой последовательно, а каждая точка соединения накопительных элементовподключена к одному из кольцевыхэлектродов,На чертеже представлена принципиальная схема генератора импульсов .тока, содержащего четыре накопительных элемента, включаемых на нагрузку одним искровым разрядником,Генератор импульсов тока содержит нагрузку 1, разрядник с пятьюкольцевыми .электродами 2 и расположенным соосно с ними стержневымуправляющим электродом 3, источник4 постоянного напряжения, соединенных через точку 5,И...

Номер патента: 1018202

Опубликовано: 15.05.1983

Авторы: Дашук, Потапов

МПК: H03K 3/53

Метки: импульсный, модулятор

...цательной шине источника питания через последовательно соединенные вторичную обмотку трансформатора и разрядный тиристор, а другой выходной вывод мостового выпрямителя подключен ко второму выводу накопителя непосредственно и к катоду тиратрона - через нагрузку.На чертеже приведена схема импульсного модулятора. 1 ОИмпульсный модулятор содержит источник 1 питания, зарядный и разрядный тиристоры 2 и 3, трансформатор 4, диодно-резисторные цепочки 5 и 6, накопитель 7, повышающий 15 трансформатор 8, мостовой выпрямитель 9, высоковольтный накопитель 10, тиратрон 11, нагрузку 12, генератор 13 запускающих импульсов.Положительная шина источника 1 питания через последовательно соединенные зарядный тиристор 2, первичную обмотку трансформатора 4,...

Номер патента: 961016

Опубликовано: 23.09.1982

Авторы: Беляев, Дашук

МПК: H01T 5/00

Метки: разрядника, разрядом, скользящим, срабатыванием

...между ними управляющий электрод, путем подачина управляющий электрод импульса напряжения апериодической формы полярности, согласной с полярностью напряжения на основном высоковольтномэлектроде, амплитуду апериодического импульса устанавливают из усло вия формирования на поверхности диэлектрика незавершенного многоканального скользящего разряда на длину, превышающую половину расстояния между управляющим и основными электродами, а затем - с выдержкой времени, не превышающей время деионизации указанного незавершенного скользящего разряда, подают на управляющий электрод импульс напряжения, полярность которого противоположна полярности напряжения апериодического импульса.На чертеже схематически показаны разрядник со скользящим разрядом и...

Номер патента: 947924

Опубликовано: 30.07.1982

Авторы: Дашук, Комаров

МПК: H01J 9/38

Метки: дегазации, диэлектриков

...направляет к диэлектрику поток высокоэнергетических заряженных частиц(электронов или ионов) возбужденных в зоне высокой напряженности электрического поля. Причем электроны в головке скользящего разряда могут за время движения из зоны разряда до поверхности диэлектрика приобретать энергию 1-10 кэв, даже при атмосферном давлении, т.е. насамых начальных стадиях откачки и в процессе активной десорбции газа с поверхности диэлектрика.Напряженность электрического поля вблизи поверхностей диэлектрика 35 и плотность потока электронов при скользящем разряде значительно (на 2-3 порядка) выше, чем при традиционном способе дегазации тлеющим разрядом. 40Как и у всякого электрического разряда, скользящему разряду присуща фаза незавершенного разряда,...

Номер патента: 902265

Опубликовано: 30.01.1982

Автор: Дашук

МПК: H03K 23/08

Метки: кольцевой, счетчик

...запуска включаютсяочередные разряды кольцевого счетчика. 3Кольцевой счетчик работает следующим образом,После подачи питания на схему,цепью запуска (не показана) включается тиристор 3 первого разряда,схема попадает в исходное состояние8 исходном состоянии тиристорывсех разрядов (за исключениемпервого) закрыты, гасящий транзистор первого разряда открыт, чемобеспечена цепь для протекания тока нагрузки первого разряда и подготовлена цепь для включения тиристора 3 второго разряда. Подготовлены также цепи для отпирания гасящих транзисторов всех последующихразрядов, за исключением последнего, так как база гасящего транзистора последнего разряда шунтируется при этом открытым тиристором3 и гасящим транзистором 2 первогоразряда.Тиристор 3...

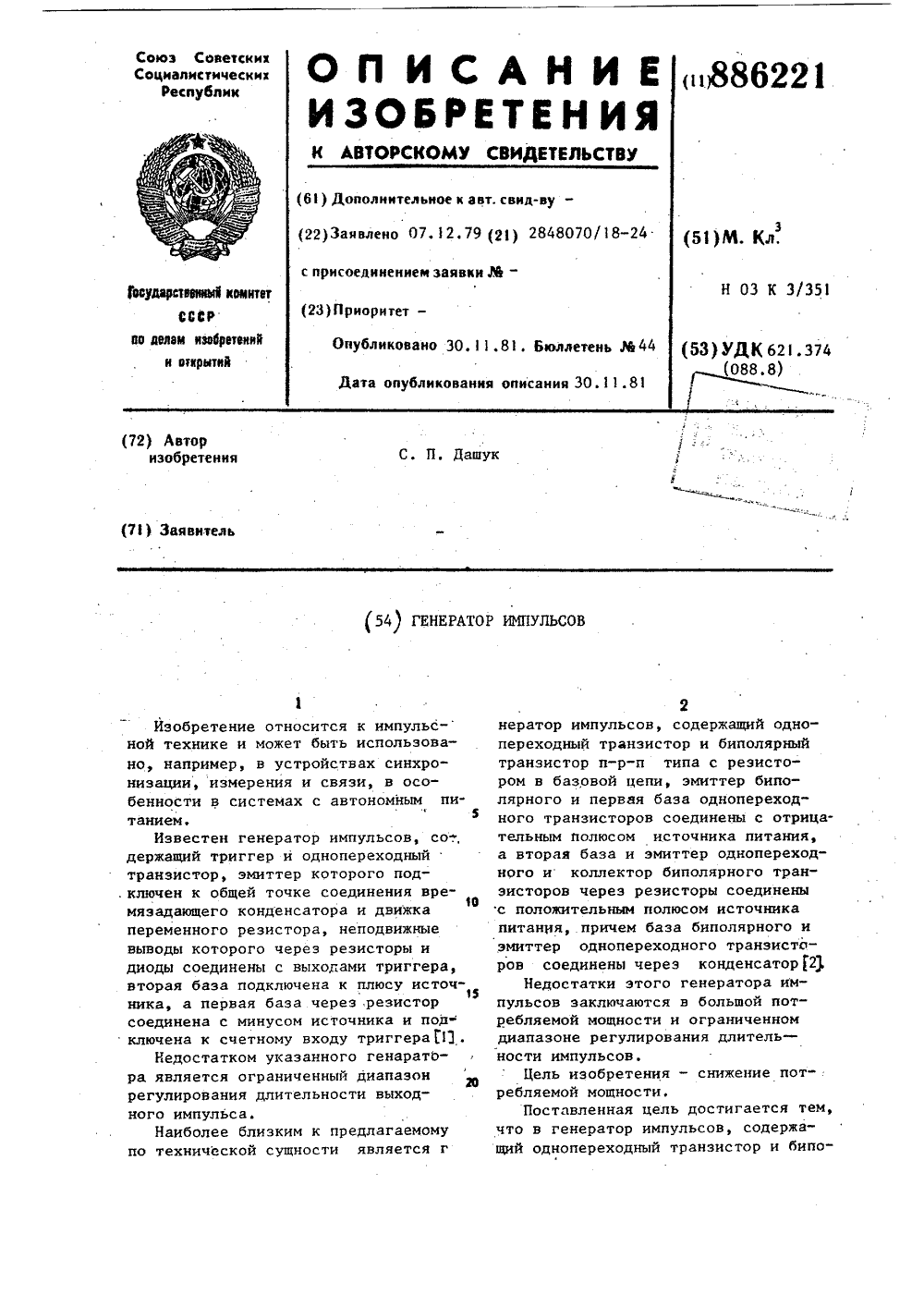

Номер патента: 886221

Опубликовано: 30.11.1981

Автор: Дашук

МПК: H03K 3/351

Метки: генератор, импульсов

...и на егоколлекторе напряжение близко к нулю (реализуется пауза между выходными импульсами). В этом режиме.практически отсутствует потреблениетока на участке разрядной цепи, образованном резистором 5 и транзистором 3, ввиду большого проходногосопротивления последнего.При достижении напряжением на обкладках конденсатора величины напряжения включения транзистороткрывается. Открывание транзистора 1 ведетк закрыванию транзистора 2, поскольку через открытый р-и переход ОПТ 1напряжение конденсатора прикладывается запирающей полярностью к .участку база-эмиттер транзистора 2.На коллекторе последнего формируется вершина импульса. Длительностьимпульса будет определяться величиной разрядного сопротивления (резистор 5, поскольку при...

Номер патента: 866626

Опубликовано: 23.09.1981

Авторы: Дашук, Китаев, Семенов, Синенко

МПК: H01T 5/00

Метки: разрядник, управляемый

...поверхности, содержащего нитрид бора, например эпоксидной смолы с отвердителем и пластификатором, смешанной с мелкодисперсным порошком нитрида бора в весовом соотношении вес/ч:Эпоксидная смола сотвердителем и пластификатором 5 вес,ч.Нитрид бора 1 вес.ч.Упомянутый защитный слой является диэлектриком с высоким поверхностным сопротивлением порядка 109 ом/см . Он обладает высокой стойкостью при импульсном кратковременном контакте с плазмой высокотемпературного искрового скользящего: разряда, коммутирующего ток длительностью 10-100 мкс В качестве основного диэлектрика, на который наносится защитный слой, целесообразно использовать стекло- текстолит марки СТЭФ, так как защитный слой, выполненный на основе эпоксидной смолы и эпоксидная...

Номер патента: 819850

Опубликовано: 07.04.1981

Авторы: Дашук, Кулаков

МПК: H01J 35/22

Метки: импульсов, источник, рентгеновскогоизлучения

...диэлектриком, конструктивно выполняется так, что упомянутый диэлектрик выполнен в виде диска, одна сторона которого покрыта токопроводящим слоем, соединенным с анодом, а на противоположной стороне в центре расположен катод с краями, прижатыми к поверхности диска, соединенный с источником питания через отверстие, выполненное в середине диска.Эксперименты показали, что при подаче на катод отрицательного импульса напряжения с амплитудой, обеспечивающей примерно трехкратное превышение напряжения статического пробоя Чо г промежутка анод-катод, и скоростью нарастания фронта импульса - ,- 310 В/с, с катода происеходит развйтие диффузного (многоканального) скользящего разряда, скорость продви жения головки которого Ч 10 см/с.При описанных выше...

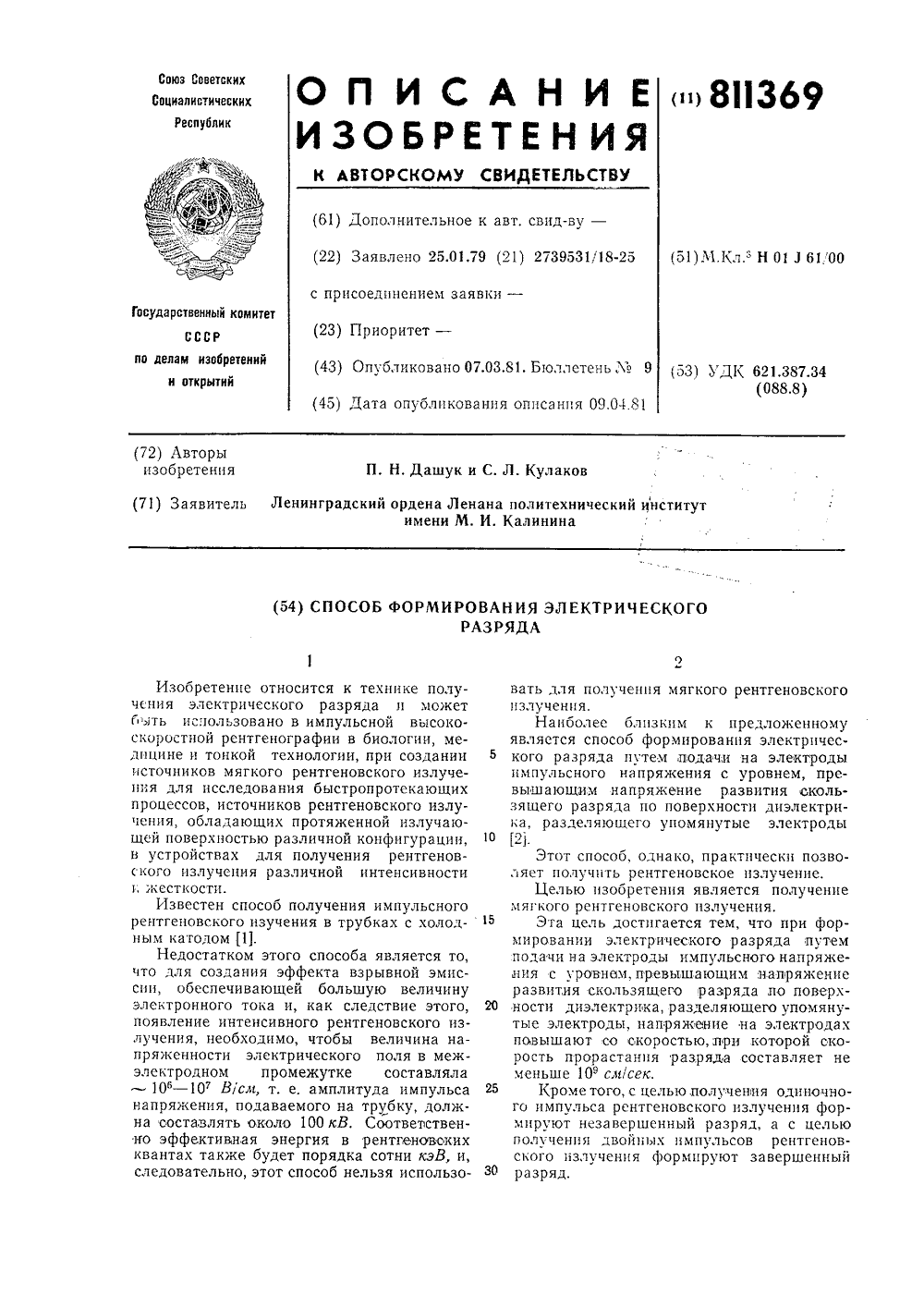

Номер патента: 811369

Опубликовано: 07.03.1981

Авторы: Дашук, Кулаков

МПК: H01J 61/00

Метки: разряда, формирования, электрическо-го

...с фронтом 3 нс длительностью 350 нс от генератора высоковольтных наносекундных импульсов напряжения. Экспериментально установлено, что скорость прорастания скользящего разряда зависит от давления и состава газовой сме. си, материала и толщины подложки, но в основном, определяется скоростью подъема напряжения. Для приведенных выше услоьч 1 й скорость прорастания скользящего разряда составляла величину - 5.10 сл 1/сек, что удовлетворяло критерию возникновения импульса рентгеновского излучения при развитии разряда (скорость прорастания больше 10" с,сек.) и этот импульс четко регистрировался средствами измерения.После замыкания разрядного промежутка продольный градиет электрического поля в канале разряда такой длины скачком возрастает от -...

Номер патента: 796880

Опубликовано: 15.01.1981

Авторы: Борисов, Дашук, Демиденко, Кузнецов, Петько, Чеголин

МПК: G07C 5/08

Метки: работытранспортных, средств

...7, блок 8 индикации,генератор 9 импульсов, блок 10 управления, программный блок 11. Датчик 1соединен с первым усилителем 2, выходкоторого подключен к полосовым фильтрам 3, связанным через коммутатор 15 4 со вторым усилителем 5, выход которого подан на аналого-цифровойпреобразователь 6, выход аналого-цифрового преобразователя 6 соединенс информационным входом микропроцес сора 7, к входу управления которого,подключен выход программного блока11, а выход микропроцессора 7 заведенна блок 8 индикации. Генератор 9импульсов соединен с блоком 10 управления, выходы которого связаны скоммутатором 4, вторым усилителем 5,аналого-цифровым преобразователем 6и программным блоком 11.Устройство работает следующим образом.ЗО При проведении испытаний...

Номер патента: 744804

Опубликовано: 30.06.1980

Авторы: Беляев, Дашук

МПК: H01T 5/00

Метки: разрядником, разрядом, скользящим

...0110 ХожххОЙ 110=,ллрХхОсти Ос 110 ВПОГО ххяГ 11 яженил сужястсядиапазон сребатывахцхл разрядника и 111/перестает утХрявлятьсл при пяпрлженилх не01 пвнлм э 1 октроххе ВВ 11 ПО .)О/о йхяксимяхХь 15ного рабочего напрякеццл разрядника,Перестр 0111 ха болыцого числа разрядников пр 1. изменении напряжения накопителяявхлетсл 1:еоостаткох упрявлени 1 разрядником -11 ротот ином. Испохьзовя 1 Ио данных 20разрядников для параллельной ряооты. зятруднлется в связи с ухуд 111 еХхие 1.1 синхронизации их прц изменении рабо:ПХх напряжений накопителя.Целыа изобретения является расширение диапазона рабочих цапрлкелий, прикоторых обеспечивается ухучш 01111 ая син-хронизация ряботь 1 многих раз:лххников,.без перестройхх 11 полокепия...

Номер патента: 672703

Опубликовано: 05.07.1979

Автор: Дашук

МПК: H02J 7/10

Метки: зарядное

...скачкообразное изменение тока при периодическом запирании ключевого элемента, а мкже неполйое использование энергии ймйульсаисточника зарядного тока. Указанные недостатки ограничивают эффективность использования источника зарядного тока.Целью изобретения является повышение эффективности использования йсточни+ка зарядного тока.Указанная цель достигается тем, чтов известном устройстве между одним резистором и управлйошим электродом тирнстора дополнительно включен буферныйдиод,анод которого соединен с другим:зажимом источника зарядного тока. 4Принципиальная схема устройства пред. ставлена на чертеже,Устройство содержит общий провод 1,аккумуляторную батарею 2, источник 3,блок контроля и управления ключевым. транзистором 4, состоящий из...

Номер патента: 648265

Опубликовано: 25.02.1979

Авторы: Дашук, Месеняшин

МПК: B03C 3/38

Метки: зарядки, сыпучих, частиц, электросепараторе

...подключенный к источнику 1 высо.кого напряжения с помощью подвижныхконтактов 2 зарядный электрод 3, 0выполненный в виде кольца, и осадительный электрод 4, установленный свозможностью вращения, выполненныйв виде цилиндра из проводящего материала, покрытого слоем диэлектрика, 1 ф. образующего диэлектрическую поверхность 8.Устройство работает следующимобразом.Частицы сыпучего. материала подают на диэлектрическую поверхность 8вращаемого осадительного электрода 4.На зарядный электрод 3 воздействуютнайряжением высоковольтном источщка 1. Вдоль диэлектрической поверхности 8 развивается многоканальныйскользящий разряд в виде ветвящихсянитей 6, сплошь покрывая ее благодаря конструкции зарядного электрода 3,аыполненного в виде...

Номер патента: 564883

Опубликовано: 15.07.1977

Авторы: Дашук, Месеняшин

МПК: B03C 7/02

Метки: сепаратор, электрический

...сепараторе диэлектрическое покрытие заземленного электрода выполнено с переменной толщиной, уменьшающейся по мере удаления от коронирующего электрода.На чертеже изображен описываемый сепаратор.Сепаратор включает источник напряжения 1, транспортирующий узел 2, диэлектрическое покрытие 3 переменной толщины, электроды 4,питатель 5,Работа сепаратора осуществляется следуюшим образом,Г 1 ри подаче на электроды 4 высокого напряжения вдоль поверхности диэлектрика развивается скользящий разряд. Разряд развивается в виде ветвящихся нитей и сообшает частицам, находящимся на поверхности диэлектри 10 ка, заряд. Частицы после зарядки под действием электростатического поля направляютсяв прпемники для продуктов разделения.1 аким образом, выполнение...

Номер патента: 527786

Опубликовано: 05.09.1976

Автор: Дашук

МПК: H01T 5/00

Метки: разрядник, управляемый

...в котором в качестве токопроводящей поверхности, Обеспечивающей формирование скользящего разряда, использован не обрат. ный токопровод, а проводящий лист, присоединен. ный к одному нз злектт одов,; (На фиг. 1 - 3 изобра. жены конструкции плоских разряднееесов, вьепол. ненньи на листовом дизлектрике и имекпцих основные и управляющие электроды в форме длин- НЫХ ПОЛОС) эуп 11 авляемьей разрядееиес мцержит два Основ" ных электрода 1 н 2 и упраВляюцгии 3 элекрод В Виде полос, обратный токопровод 4, иоляцию между токопроводящими шинами и канал (ка. бель) 5 ннициирующсго (поджигающего) импульса ееапряжепия. Позициями б и 7 Обозначены, соот. ветственно, источник питания и нагрузка накопи. теля знереии, Позицией 8 обозначен допогнпегельньй 1...

Номер патента: 524267

Опубликовано: 05.08.1976

Автор: Дашук

МПК: H01T 1/00

Метки: малоиндуктивный, разрядник, управляемый

...1ный к точке промежуточного потенциала делителя напряжения, а канал .инициирующего импульса подключен другим полюсом к токе Проводящему экрану, ,фНа чертеже изображен управляемый малоиндуктивный разрядник.Предлагаемый, разрядник содержит два ос- новных электрода 1 и 2. и управляющий промежуточный электрод 3, выполненный, каки основные в виде полосы, вытянутой вдолЬ диэлектрика 4 перпендикулярно направлению тока, токопровод 5 обратного тока. Каналкабель) 6 инициирующего (поджигающего) ЯО импульса напряжения присоединен одним по-, люсом к электроду 3, а другим - к токопро-, водящему экрану 7, изолированному от оо-, новных электродов и токопровода 5.Между основными электродами 1 и 2 включен делитель напряжения 8, к средней точке...

Номер патента: 521626

Опубликовано: 15.07.1976

Авторы: Дашук, Ярышева

МПК: H02G 15/02

Метки: емкостного, кабельный, коллектор, накопителя, энергии

...с элегазом 11. Недостатком такого коллектора является сложность его конструкции, 1Известен также кабельный коллектор емкостного накопителя энергии, в котором одна из шин, соединенная с броней подводящих кабелей, имеет отверстия для жил кабелей, изолированных от этой шины и подключенных 15 к другой шине 21. Однако этот коллектор не позволяет уменьшить индуктивность, являющуюся одним из основных параметров накопителя энергии.Для снижения индуктивности в предлага емом коллекторе отверстия в шине выполнены в виде пазов, направленных к участкам присоединения нагрузки и обхватывающих несколько кабелей.На чертеже показан емкостный накопитель 2 энергии с описываемым коллектором.Коллектор состоит из шин 1 и 2, разделенных пленочной изоляцией...

Номер патента: 516138

Опубликовано: 30.05.1976

Авторы: Дашук, Лысаковский, Монастырский, Чуракова

МПК: H02G 15/04

Метки: высоковольтного, кабеля, концевая, разделка

...напря женця, а следовательно и надежности присохранении длины.Экспериментально было установлено, чтодля достижения эффекта повышения разрядных напряжений толщина дополнительно на носимой диэлектрической пленки не играетсуществсццой роли. При изменении толщины пленки от 0.5 до 5 мм разрядные напряжения оставались практцчсскц одццаковымц. Важно, чтобы толщина пленки превышала некую кри тическую, ооеспечцвающую экранцрование516138 Формула изобретения Составитель БорисоваТекред Е. Подурушина Редактор В. Левитов Корректор А. Дзесова Заказ 14675 Изд. Лв 1392 Тираж 882 Подписное ЦИИИПИ Государственного комитета Совета Министров СССР по д лам изобретений и открытий 113035, Москва, М(-35, Раушская наб., д, 4/5Типография, пр. Сапунова, 2...
