Панкратьев

Номер патента: 1443561

Опубликовано: 20.08.2004

Авторы: Александров, Панкратьев, Скородумов

МПК: G01L 5/13, G01M 15/00

Метки: воздушно-реактивных, двигателей, замера, силы, стенд, тяги

1. Стенд для замера силы тяги воздушно-реактивных двигателей, содержащий трубопровод подвода воздуха, динамометрическую платформу и разгружающий узел, отличающийся тем, что, с целью повышения точности измерения, разгружающий узел выполнен в виде пневмопривода, одна полость которого сообщена с трубопроводом подвода воздуха, другая - с атмосферой, а подвижный элемент - с платформой.2. Стенд по п.1, отличающийся тем, что корпус пневмопривода теплоизолирован по наружной поверхности.

Номер патента: 1816833

Опубликовано: 23.05.1993

Авторы: Заварзин, Кротов, Панкратьев

МПК: E06B 5/16

Метки: дверь, противопожарная

...позицией 16 на фиг,1, Кроме этого, в полотне 1 противопожарной двери (см. фиг.1) закреплен запирающий механизм 3, взаимодействующий с 15 упором 4, либо посредством рукоятки 17., снабженной штифтом 18, или с помощью торцевого ключа 19.Запирающий механизм. 3 образован наружным 20 и внутренним 21 (см, фиг.2, 3) 20 цилиндрами, расположенными коаксиально и с зазором 22 один относительно другого, наружный цилиндр 20 снабжен изнутри выступами 23, а в зазоре 22 установлены сухари 24, взаимодействующие с торцевым 25 ключом 19 при помощи пружин 25, причем количество сухарей 24 равно количеству граней 26, выполненных на внутреннем цилиндре 21. В каждом сухаре 24 образованы продольнйй 27 и поперечный 28 пазы, вза имодействующие с выступами...

Номер патента: 1792961

Опубликовано: 07.02.1993

Авторы: Журавель, Панкратьев

МПК: C10B 37/02

Метки: загрузки, камеру, коксования, шихты

...в камеру коксования 1 планир 4, Разравнивание и уплотнение шихты производят до того момента, пока не будет достигнут оптимальный уровень ших- - а ты 6 в камере коксования 1. В этом случае сопротивление шихты 6 действиям планира с 0 4 усилится, а, значит, и величина тока, по- р требляемая электродвигателем 5, увеличится, Величина токов ири недогрузке, оптимальной загрузке и при пефагрузке камеры коксования будут отличаться и-могут быть определены, например, ойытным пу- тем для каждого из упомянутых видов загрузки. еваЬПри достижении значения тока, соответствующего уровню шихты в камере коксования, определяемому нижней кромкой. планирной штанги 4, одновременно прекращают загрузку и планирование шихты,Использование данного способа...

Номер патента: 1778870

Опубликовано: 30.11.1992

Авторы: Буланцев, Карасик, Панкратьев

МПК: H02K 1/24

Метки: электрическая

...за счет того, что в электрической машине, содержащей ярмо, на котором закреплены полюса с обмоткой, катушки которой размещены на каркасе, охватывающем каждый полюс, каркас выполнен с каналом для прохода охлаждающей жидкости и с напорным и сливным .коллекторами, соединенными с каналом.Благодаря выполнению канала в карка.се, по которому протекает вода, отводящая тепло непосредственно от катушек обмотки, которые для лучшего прилегания к каркасу намотаны плашмя, улучшается охлаждение обмотки. Новое свойство позволяет повысить надежность за счет улучшения охлаждения полюса.На фиг.1 показаны главный полюс; на фиг.2 - то же, вид сверху; на фиг.З - дополнительный полюс; на фиг,4 - то же, вид сверху.Электрическая машина содержит ярмо 1, к...

Номер патента: 1754759

Опубликовано: 15.08.1992

Авторы: Антонов, Панкратьев, Соловьев, Юрченко

МПК: C10B 33/08, G05D 27/00

Метки: батареи, коксовой, работы

...ам 20 30 50 бодно или туго, Это характеризуется током нагрузки в цепи йривода выталкивающей штанги ("амперажом"). 5 10 пеража выдачи кокса, максимально допустимого значения ампеража выдачи и периода коксования и соединен с вторым., пятым и шестым входами блока 19 обработки сигналов соответственно,Второй, третий, четвертый, пятый и шестой выходы блока 19 обработки сигналов соединены соответственно с третьим, вторым, первым, четвертым и пятым входами печатающего блока 21. Устройство работает следующим образом.Для получения кокса угольная шихта загружается в коксовые печи при помощи углезагруэочной машины и коксуется в печи заданный период, Загрузка и выдача печей осуществляется в соответствии с рассчитываемым на определенный период...

Номер патента: 1707038

Опубликовано: 23.01.1992

Авторы: Буравов, Иванова, Козьмина, Лиховид, Лопатин, Панкратьев, Плетнев

МПК: C09D 127/06, C09D 175/06

Метки: абразивной, головки, ленты, магнитной, рабочего, слоя, состав

...2.шок альфа-оксида железа (размеры частиц 0,1 - 0,5 мкм),Полиуретановый каучук СКУМ на основе сложного полизфира полиэтиленгликольадипината, 2,4-толуилендиизоцианата и удлинителя цепи 1,4-бутандиола, Условная вязкость 12-ного раствора по 83-4 20-40 с, растворимость в МЭК не менее 98, содержание гидроксильных групп 0,3-0,4 ф,.Оксифос КД- ди-(алкилполиэтиленгликолевый)эфир ортофосфорной кислоты, относительная мол. м. 850-906, Диспергатор магнитных лент при изготовлении магнитного лака. Массовая доля хлора, 0,057 ь, массовая доля воды не более 1,0.Растворитель - дихлорэтан.Сополимер на основе винилхлорида с винилацетатом. Условная вязкость 20-ного раствора сополимера в метилэтилкетона 3550 с, массовая доля хлора - 9 Ь.27 ь, порошок...

Номер патента: 1700049

Опубликовано: 23.12.1991

Авторы: Костенко, Панкратьев, Топчий, Юрченко

МПК: C10B 33/00, G05D 27/00

Метки: башню, загрузки, процессом, угольную, шихты

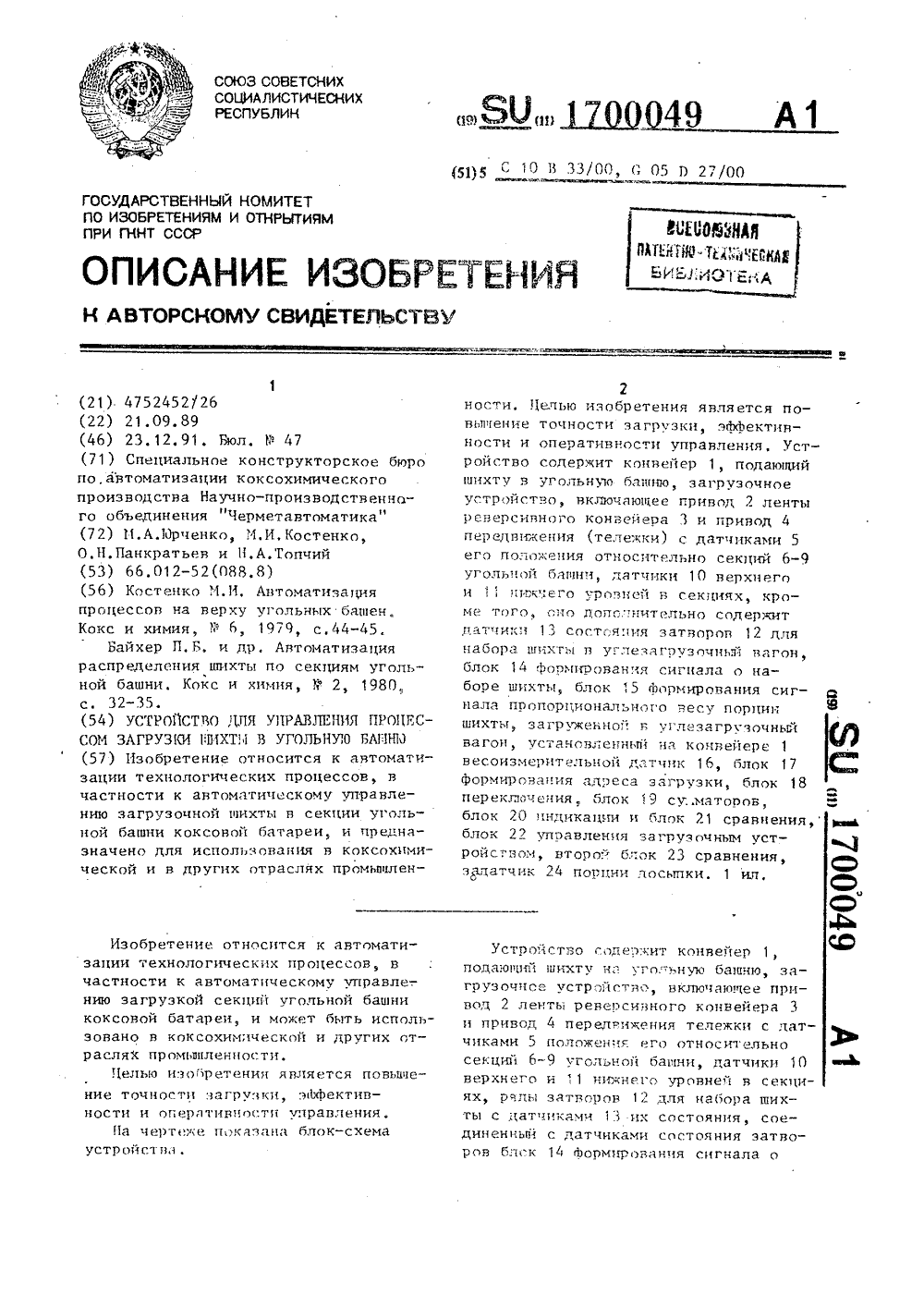

...порция иихтьотбирается в эти бунКЕОЫ.ОчГ.1 эедзосттз цаботэа Пихты из сектийт р егламец тир у ет ся и контр Олирует ся50 автоматически.При подаче шихты ца угольную башню импульсы, где селекторы пропорциональные зесу оихт, с весоизмерительного датчика 16 через блок 18 переключеция поступают на соответствующий нэ;вру секттсумматор блока 19. При наборе шихтц угзтезагтэузочтй вагон сигналы От дат тсоз 13 постуттают н блок 14, которые контролирует ихдлительность во времени, и если длительность набора шихты вкладываетсяв заданный регламентом диапазон, Формирует выходной сигнал, соответствующий факту набора шихты, Гпок 15 поэтому сигналу формирует серию импульсов, пропорциональную весу набраннойпорции, поступающих на второй...

Номер патента: 1518348

Опубликовано: 30.10.1989

Авторы: Васильев, Вирозуб, Журавский, Клемешова, Панкратьев, Семисалов, Сосин, Фидчунов, Чернышов, Шакун

МПК: C10B 21/18, C10B 5/00

Метки: горизонтальной, коксовой, обогрева, печи

...часов.Замеры температуры кокса осуществляли термапарами через люк коксовойстороны на уровне 0,6 и 5,8 м атпода камеры за 15-20 мин перед выдачей. Изменение температуры продуктов горения, подмешиваемых к коксовому газу, в необходимом интервалезначений (см. табл.) осуществлялиза счет подмешивания к продуктамгорения из борова, продуктов горения из специальной топки, где сжигалн коксовый газ,В таблице представлены данныеопьггньм обследований коксовых печей при различной степени рециркуляции продуктов горения в отопительные каналы, В качестве критерияравномерности обогрева по высотепечи принят перепад температур повысоте пирога эа 15 мин перед выдачей.При выборе эаявляемьм пределовруководствовались следующим правилом, принятым на заводах....

Номер патента: 1516487

Опубликовано: 23.10.1989

Авторы: Журавский, Лавров, Минасов, Панкратьев, Сосин, Фидчунов

МПК: C10B 21/10, G05D 27/00

Метки: батареи, газом, коксовой, коксовым, обогрева, отапливаемой, процессом

...ецным цсз цц)(цей злдаццой отметке этого вертц:;лпа, 2 ет и Входос злдлтчи 15) разности 0 Я(д)а у 2 между зсДлсИлТ ТКЛ ОГ ПОДа ЦЛ ВОС - 2;(,53 л Ц.О(Е О )3 Со ( 1(01 Г 1 Р 1 )О) ц рГ;, с 3, );:. - С ЧС )3( В- ты Входм В )5)(.О Ые)я,(,х(.3 сч )лбо ;(зт с)С(уоЦИ Обзла Ом,С 31 Е У(ЦЕ ЭплЧЕ 1 Я 3 Е 1 УЛИ)УЕ" МЫХ ПЛЭс 1 ЕТ) О 3 Рс 113)3 Ы СОО13(.ТС ГВУ " ППМ задацц)М, )3 лп)о 3 1 И 6 . КО) ) ете) уЬГ(1 1 р 1360;1 с ба)1 лц(.02013,) ц) л 2гузпус;.,1. и.: ац ) и 1 О находят 20 Я.1 ":сц 10 г 1)31013 Сс 1(им у.:.)35.) 3, цл:)1,)ед уз 5,ру 1 расхода злдлт,;,;0.О)аз:с регупяторл 1 цл)уплется 11 Лг) нь 2 одед появл(" ЕТСЯ УР(3 В)5 О 1 С:11 ЦЛ 1 КОТО)ЬЯ пер(чВщлц регузпрую)ццй орган 5, устацо 31 т ь)елчедце - )лс);ода коксового газаЕа обогрВ, От)е"...

Номер патента: 1459762

Опубликовано: 23.02.1989

Авторы: Панкратьев, Шуров

МПК: B21D 11/14

Метки: заготовок, закрутки, ленточных, спираль

...со .:топорным винтом 10 дляфиксации его относительно штока б.Устройство работает следующим образом,Включением пневмоцилиндра 5 выдвигают шток 6 с захватом 7 в крайнеелевое (по схеме) положение. Матрицу2 поворачивают относительно матрицы3 так, чтобы их диаметральные щели 4совпали и,оказались в одной плоскости. Затем конец ленточной заготовки8 проводят через щели 4 матриц 2 и3 и закрепляют в захвате 7. Послеэтого матрицу 2 поворачивают относительно матрицы 3 и Фиксируют в корпусе 1, при этом ленточная заготовкаполучает необходимый угол подъемавинтовой линии спирали. В этом положении устройство готово к работе. 55Процесс закрутки ленточной заготовки в спираль совершают вторичнымвключением пневмоцилиндра 5, при котором шток 6 с...

Номер патента: 1436117

Опубликовано: 07.11.1988

Авторы: Панкратьев, Юрченко

МПК: G08B 25/00

Метки: объектов, сигнализации, состояния

...след/юпим Оор 1,о;Киоч 1Выбора режима работы пере"т 1води;с з положние Контроль 1,К),ри переходе указанного кл 1 оча через пало;.:.ание От 1 опючено(О) на второй Вход элемента 29 памяти через элемент 1 НИ 23 поступает сигнал "1" вследствие чего элемент 29 памяти переключается в состояние 0,. Контроль блоков 3 обработки сигналов осуществляется поочередно с помощью многоканаль 51 Го перекл;очатечя 17,После ус;гновки мноГОканальноГО переключателя 1/ на перЛи канал,соотВетстВующей блоку Ооработки сиГна ла, мигающим сватом светится индикатор 18 исправности усилителя 27. Индикатор 0 исп; гвности элемента 29 памяти и индикагср 19 исправности Ьормирсзателя 28 цепей сигнализации при. этом не должны гореть,что свидетельствует об исправности...

Номер патента: 1423111

Опубликовано: 15.09.1988

Авторы: Быстров, Панкратьев

МПК: A47L 9/18

Метки: пылесос

...Прорези 25 могут быть расположены под разным углом к образующей ступице 19.К патрубку 28 присоединяется гибкий шланг с резьбовым концом 29.Для определения уровня воды в баке 4 служит трубка 30. Для поперечной жесткости лопаток ихдве половины могут быть соединены точечной сваркой или при помощи заклепок, концы лопаток могут быть загнуты вперед илиназад в зависимости от КПД вентилятора,на фиг. 3 показаны лопатки прямые.Для уменьшения шума, создаваемого пылесосом, поверхность вентилятора должнабыть облицована резиной толщиной 5 мм, аповерхность циклона, боковые стороны и верхО облицованы листами их пластика.В некоторых случаях воду в пылесборнике 4 (фиг, 1) необходимо подогреватьдо 45 - 56 С, для этого в его крышку вмонтирован...

Номер патента: 1402475

Опубликовано: 15.06.1988

Авторы: Панкратьев, Станевич, Юрченко

МПК: B61L 1/16

Метки: вагонов, вагоноопрокидывателе, разгруженных, счета

...16 и счетчик21. При срабатывании реле 1 (что соответствует разгрузке одного вагона) 45Замыкается контакт 1.2 и шунтируетРезистор 6, Импульс разгрузки поступает на индикатор 17, счетчик 21 иРеле 16, и лампа 13 загорается яркимсветом, индицируя факт РазгРузки,Индикатор 17 индицирует количестворазгруженных вагонов, Счетчик 21 наСоответствующей номеру участка складаДорожке диаграммы регистрирует имйульсы разгрузки вагонов, Реле 16настроено на цикл разгрузки такимОбразом, что при ритмичной разгрузкеОно остается все время включенным,1 ри превьппении цикла очередных раэгрузок реле 16 времени отключается иконтактом 16.1 включается лампа 22сигнализации простоя вагоноопрокидывателя, Формирование импульса раэгруэки вагона осуществляется...

Номер патента: 1353796

Опубликовано: 23.11.1987

Авторы: Костенко, Морозова, Панкратьев, Соловьев, Фарафонов, Юрченко

МПК: C10B 33/08, G05D 27/00

Метки: батареи, коксовой, работы

...образом осуществляется регистрация выдачи печей, 25При первом импульсе опроса, поступающего с генератора 30, код ампеража выдачи с регистра 43 поступает в регистр 42, где запоминается до следующего опроса. Очередной код регистром ЗО 43 сравнивается с записанным в регист ре 42 и большее значение снова запи-. сывается на место старого в регистре 42 и т.д. По сигналу "Выдача" поступающему через девятый вход блока 25 на вход регистра 42, максимальное значение ампеража сравнивается в регистре 39 с заданным в регистре 36, при превышении которого с первого выхода регистра 39 код отключения 4 О поступает на второй вход печатающего блока 26, которое распечатывает значение отклонения. Одновременно при наличии превышения ампеража. с второго...

Номер патента: 1339058

Опубликовано: 23.09.1987

Авторы: Костенко, Левченко, Панкратьев, Юрченко

МПК: B65G 47/30

Метки: обменом, первичном, склада, штабеле

...30 меньшим на величинуусушки, окисления материала и выработки остатка из бункера 1 при отключении конвейера 5,После задания веса производится 1 Озапуск устройства с фиксацией команды в блоке 40 включения, Подлежащийскладированию материал конвейером 3загружается в бункер 1, и после егонакопления до верхнего уровня сигнал 15с датчика 14 устанавливает триггер19 в состояние "0", в результате чего снимается сигнал с его выхода.Одновременно устанавливается в состояние "1" триггер 20, на выходе его 20формируется сигнал "1" и сигналом свыхода элемента И 25 через усилитель29 включается привод 13, который своим контактом разрешает включение привода 6 механизма погрузки материала 25из бункера 1 на конвейер 5, подающего материал в основной...

Номер патента: 1247846

Опубликовано: 30.07.1986

Авторы: Левченко, Панкратьев, Юрченко

МПК: G05D 11/13

Метки: дозированием, компонентов, смесях

...а также приналичии в блоке 25 данных о долевомучастии каждой марки в шихте и показателей качества шихты.Контроль наличия данных в первом регистре блока 15 осуществляется блоком 18, путем сравнения егосодержимого с содержимым первогорегистра блока 15. Так как при пер-.вом запуске в блоке 18 данные отсут.ствуют, то при наличии данных в,блоке 15 последние перезаписываются в блок 18. Если данные в первомрегистре блока 15 отсутствуют, тоблок 18 выдает сигнал в блок 23сигнализации, в котором соответствующей признаку бункера лампой сигнализируется отсутствие данных поданному бункеру, одновременно наключ 29 вычьгслительного устройства22 (гЬиг.2) с таким же признаком поступает запирающий сигнал, препятствующий прохождение в блок ЗО сигнала с...

Номер патента: 1223019

Опубликовано: 07.04.1986

Авторы: Банников, Панкратьев, Шуров

МПК: F28F 13/12

Метки: теплообменная, труба

...шага винте)вой Олинии; ца фиг. 4 сечецис Ь - Ь на фиг. 3;на фиг. 5 вариант теплообменцой трубыс четырьмя завихрителями,Теплооблсиная труба содержит установ 15ленные внутри ленточные спиральные завихрителии 2, причем завихритель 2 имеетпротивоположное направлецие винтовой линии по ОТ 110 пс 1 и 1 к з(1 вихрите.ю. Лав)хрители могут быть установлены в трубе какбез смещеция один относительно друг )(офиг.), так и со слс ц(ениел) вдоль оси 20трубы на 0,5 )нага винтовой линии фиг. 3).Завихрители жестко сое,(ицецы с трубой имежду собой.еплообмеццая трл бс) работает след) к)щим образом. 11 о трубе циркулирует теплоноситель, цапример жидкость. Другой теплоноситель омывает трубу снаружи, обмениваясь теплом через стенку с первым теплоносителем. 1...

Номер патента: 1214030

Опубликовано: 28.02.1986

Авторы: Горобец, Ильяшенко, Панкратьев

МПК: A01K 5/02

Метки: кормораздатчик

...отверстие 3 в корма 11 роваде 1, препятствуя потере корма на кормопроваде,напора и запыленности животноводческого помещения.Длина .1 енты 5 берегся больше контурного расстояния (т.е. Общей длины контура: ат барабана 8 чер знапр;1 вллющий ролик 6 и горизонтальный участок между роликами б и 7и расстояние от направляющего ролика 7 до барабана 9) на .;еличицу,равную длине працольцого окна 3 вкармапроводе 1 с целью обеспеченияхада поршчл 10 с емкостью 15 г 1 Одлине фронта раздачи корма.Псршець 10 совместно с емкостью 15находится в крайнем ленам положении.Включается устройство 2 дляпневматической подачи корма и кормаваздушцый поток поступает в кормоправад 1 и направляется по криволи 3 12 нейной поверхности поршня 10 в емкость 15 где за...

Номер патента: 1193156

Опубликовано: 23.11.1985

Авторы: Костенко, Куклин, Левченко, Панкратьев, Юрченко

МПК: C10B 31/00, G05D 27/00

Метки: башни, забора, программного, угольной, шихты

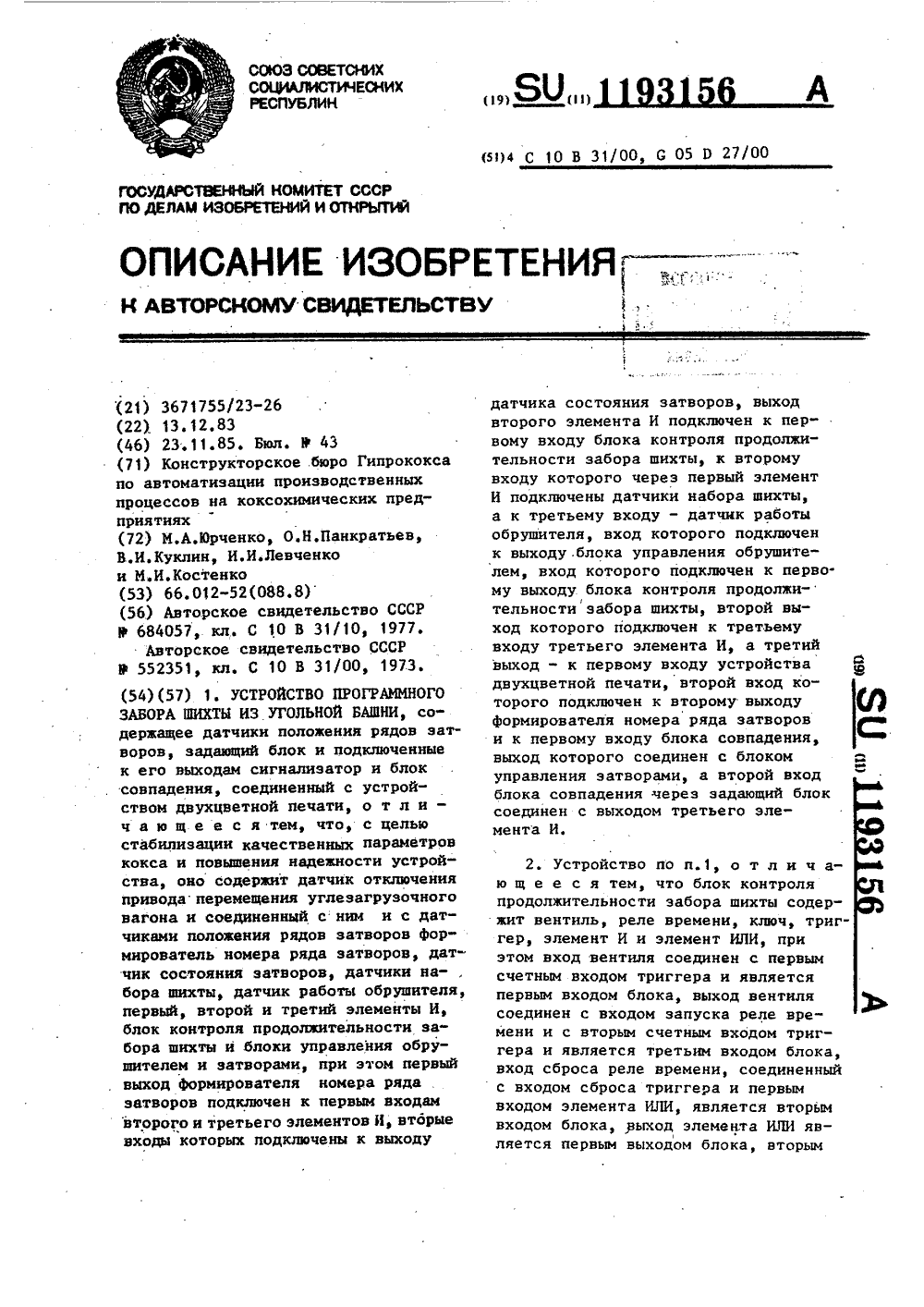

...датчика 10работы обрушителя, вход которого подключен к выходу блока 11 управленияобрушителем, вход которого подключенк первому выходу блока 9, второйвыход которого подключен к третьемувходу элемента И 8, а третий выходблока 9 подключен к первому входу 5" устройства 13 двухцветной печати,второй вход которого подключен к второму выходу формирователя 3 номера ряда затворов и к первому входу блока 15 совпадения, выход которого соединен с блоком 16 управления затворами, а второй вход его соединен с первым выходом задающего блока 12, второй выход которого подключен к сигна-;лизатору 14, а вход - к выходу элемен. та И 8 и к третьему входу устройства13 двухцветной печати,Блок 9 содержит вентиль 17, реле18 времени, ключ 19, триггер 20 сосчетным...

Номер патента: 1142496

Опубликовано: 28.02.1985

Авторы: Бабич, Панкратьев, Сосин

МПК: C10B 21/10, G05D 27/00

Метки: воббе, газов, горючих, индекса

...45 давления, а нижний конец погружен в сосуд с жидкостью.На чертеже изображена структурная схема предлагаемого устройства.Устройство содержит импульсную 50 линию 1, которая подключается к газопроводу (не показан) и. соединена с трубой 2, которая соединена с сосудом 3, частично заполненным жидкостью. 55Верхний конец трубы 2 соединен со входом регулятора давлений 4. Нижний конец трубы 2 опущен в жидкость. Горелка 5 соединена с частью сосуда 3 незаполненной жидкостью.Выход регулятора давления 4 соединен с чувствительным элементом 6, выход которого может быть подключен к регистрирующему и регулирующему приборам (не показаны).Устройство работает следующим образом.Анализируемый газ поступает в импульсную линию 1, а по ней в трубу 2,Расход...

Номер патента: 1125511

Опубликовано: 23.11.1984

Авторы: Панкратьев, Поляев, Синцов

МПК: G01N 15/08

Метки: газа, движения, жидкости, испытания, материалах, проницаемых, стенд

...собой тройник 25, одна из стенок которого выполнена прозрачной (для визуального наблюдения 40 и регистрации), к другим концам тройника подсоединены линия подводагаза с запорным элементом 26 датчиком 27 расхода газа, регулятором 28 расхода и линия 29 подвода жид кости с запорным элементом, датчиком 30 расхода и регулятором 31 расхода.Кинокамера 32 и осветитель 33 предназначены для регистрации объемагазового пузырька 34 (или капли 50 жидкости) и определения частотыследования.Камера 13 образца (Фиг.5 и 1) содержит пористую трубу 35, заключенную в корпус 36 с отверстием 37 для 55 подвода газа или жидкости. Коаксиально и с зазором относительна пористой трубь; 35 закреплен трубчатый элемент 11 438, а перед пористой трубой 35 герметично...

Номер патента: 329780

Опубликовано: 23.06.1984

Авторы: Бабанин, Глянченко, Гречаниченко, Добровольский, Еркин, Литвин, Мацкевич, Нефедов, Панкратьев, Петрухно, Фрумкин

МПК: C10B 57/02

Метки: многоступенчатого, нагрева, полифракционного

...ступени нагре-ва 2 материал 1 отделяется одним изизвестных способов от газообразноготеплоносителя и направляется навход во вторую ступень нагрева 4,куда аналогично описанному выше подают потоки теплоносителя: основного9 и дополнительного 10. Низкотемпературный теплоноситель 11 из первой ступени нагрева направляется на сброс или частично рециркулируется в основной истсчник 7 теплоносителя для подогрева и повторного использования,Во второй ступени нагрева 4 и последующих ступенях описанный процесс повторяется с той разницей, что основной и дополнительный потоки теплоносителя направляются не на сброс и рециркуляцию, а в предыдущую по ходу угля ступень нагрева. В последнюю ступень нагрева 12 дополнительный поток теплоносителя не лов...

Номер патента: 1086004

Опубликовано: 15.04.1984

Авторы: Боровский, Левченко, Панкратьев, Юрченко

МПК: C10B 33/08

Метки: батареи, коксовой, работы, регистрации

...5, контакта 8. Обмотка 6 подключена к оперативному напряжению через последовательно соединенные контакт 4, диод 5, контакты 9 и 10, а цепь удержания реле времени состо ит из контактов 7, 9, 10. Трансформатор 11 тока, установленный в цепи питания выталкивающей штанги коксовыталкивателя, подключен к обмотке 12 и блоку 29 определения максималь ного тока. Блок 29 представляет собой аналого-цифровой преобразователь, предназначенный для определения максимального из предварительно выбранных уровчей тока (в данном50 случае трех) во время выдачи кокса.Обмотка 14 подключена к оперативному напряжению через контакты 13 и 23, а цепь ее удержания состоит из контактов 15,21, 17. 55Обмотка 16 подключена к оператив" ному напряжению через контакт 15,...

Номер патента: 522614

Опубликовано: 23.02.1984

Авторы: Бабабин, Глянченко, Гречаниченко, Добровольский, Еркин, Литвин, Мацкевич, Нефедов, Панкратьев, Петрухно, Фрумкин

МПК: C10B 57/02

Метки: многоступенчатая, нагрева, скоростного, угля

...Источник 1теплоносителя имеет также трубоПровод 33 с регулирующей задвижкой 34 и трубопровод 35 с регулирующей задвижкой 36.Установка работает следующимобразом,В источник теплоносителя 1 подают коксовый гаэ и воздух. Продуктысгорания коксового газа разбавляются до заданной температуры рециркулируемым отработанным теплоносителем, подаваемым по трубопроводу 29,и образуют газообразный теплоноситель, который поступает по трубопроводу 21 к третьей ступени нагрева,по трубопроводу 14 - к второй .ступени нагрева, по трубопроводу 7 - кпервой ступени нагрева. Иэ трубопровода 21 теплоноситель поступает втрубопровод 16, затем - в циклон 17третьей ступени, откуда по трубопроводу 18 поступает во вторую ступень нагрева. Таким образом, к второй ступени...

Номер патента: 811826

Опубликовано: 23.02.1984

Авторы: Клеветенко, Панкратьев

МПК: C10B 39/00

Метки: загрузки, кокса, процессом, сухого, тушения, установки

...транспортирующими механизмами. На входы блока 9 подключены выходы вычислительного блока 1, блоков 6,11, а на его выходы - пускатели 12, блок 8 и подключенные одновременно на один выход формирователи 6 и 10, выход последнего подключен к входам бло;ков 8 и 13.Работает устройство следующим образом.Установка сухого тушения кокса состоит из нескольких одинаковых блоков (до б блоков ), каждый из которых состоит из камеры тушения, котла-утилизатора, Все камеры расположены по одной оси параллельно оси батарей. По этой же оси размещены три шахты механизмов загрузки (.стягивающие устройства, подъемники . После приема раскаленного кокса на батарее транспортирующий механизм ( электровоз с коксовозным вагоном ) устанавливается по оси одной ,...

Номер патента: 805626

Опубликовано: 23.02.1984

Авторы: Борисов, Клеветенко, Левченко, Лихогуб, Панкратьев, Юрченко

МПК: C10B 33/00

Метки: камер, кокса, разгрузкой, сухого, тушения

...блок 13 датчиков наличия материалов, определяющий Факт наличия материала на конвейере после каждой камеры, датчик 14 работы 60 конвейера, выдающий логический сигнал о состоянии конвейера автономные узлы 15 управления раэгрузочнывыработки стабильных временных метокНа входы вычислительного блока 1подключены регистр-задатчик 2, блок3 датчиков уровней, блок 4 уставок,блок 6 датчиков подач кокса через 5счетчик 5, блок 7 датчиков температуры, блок 8 датчиков включенногосостояния камер,.который одновременно подключен на вход блока ключей,блок 13 датчиков наличия материала, 10который одновременно подключен навход блока 11 формирования команд,блок 12 ключей который одновременно подключен на другой вход блока11 формирования команд,...

Номер патента: 330756

Опубликовано: 23.02.1984

Авторы: Бабанин, Глянченко, Гречаниченко, Добровольский, Еркин, Литвин, Мацкевич, Нефедов, Панкратьев, Петрухно, Фрумкин

МПК: C10B 57/02

Метки: многоступенчатая, нагрева, скоростного, угля

...4 и снабжен между сторонамивсоса и нагнетания трубопроводом 42с регулирующей задвижкой 43. Общийисточник теплоносителя имеет также 1 О трубопровод 44 отвода основного потока теплоносителя.Установка работает следующимобразом.В общий 1 и автономные 14 и 25 15 источники теплоносителя подают коксовый гаэ и воздух. Продукты сгорания коксового газа в общем источнике теплоносителя разбавляются дозаданной температуры рециркулируе О мым отработанным теплоносителем, подаваемым по трубопроводу 4, и образуют газообразный теплоноситель,поступающий по трубопроводу 44 ктретьей ступени нагрева.25 Теплоноситель, полученный от сго-рания коксового газа в автономныхисточниках 14 и 25, поступает, соответственно, по трубопроводам 19 и20 к первой и второй...

Номер патента: 986094

Опубликовано: 23.02.1984

Авторы: Борисов, Боровский, Левченко, Панкратьев, Юрченко

МПК: C10B 39/00

Метки: камере, кокса, количества, сухого, тушения, установки

...5 строба, синхронизирующий поступление импульсов от датчиков нижнего и верхнего уровней вВычислительный и логический блоки ив блок коррекции, датчики б и 7 нижнего и верхнего уровней форкамеры,блок 8 коррекции,. подготавливающийрегистр для обновления данных, блок9 сравнения, логический блок 10,управляющий работой счетчика, регистр11 для хранения кода количества кокса, счетчик 12 порций разгрузки,осуществляющий счет импульсов, поступающих с датчика разгрузки через логический блок 10, блок 13 памяти констант, количества кокса на верхнеми нижнем уровнях камеры, веса порцийзагрузки и разгрузки, блок 14 индикации для Визуального контроля идублирующий регистр 15 для сохранения данных регистра 11 после корректировки последнего,Локи устройства...

Номер патента: 835157

Опубликовано: 07.02.1984

Авторы: Борисов, Клеветенко, Левченко, Лихогуб, Панкратьев

МПК: C10B 39/02

Метки: кокса, производительности, сухого, тушения, установки

...блока 5. Код, вводимый с блока 5 на первый регистр 16, поступает на вход первого блока 19 сравне-,ния, на другой вход которого поступает код с первого счетчика 18, счетный вход которого подключен на выход элемента ИЛИ 12, а сброс - на выходпервого блока 19 сравнения, кудатакже подключен триггер 4. На другой .вход элемента ИЛИ 12 поступает сигналс логического блока 14 через элемент 15. Блок 10 с помощью приводов2 управляет механизмами 1. Работает устройство следующим образом.Во всех режимах работы установки сухого тушения и коксовой батареи устройство автоматически поддерживает усредненный уровень (среднеарифметическое значение уровней работающих камер по заданию, постоянно рассчитываеыойу вычислительным блоком 3),В период.цикличной...

Номер патента: 1068080

Опубликовано: 23.01.1984

Авторы: Горобец, Ильяшенко, Панкратьев

МПК: A01K 5/00

Метки: кормораздатчик

...кормопровод 1, соединенный с вентилятором 2 и имеющий выгрузные окна 3, снабженные заслонками 4. Внутри кормопровода 1 с зазором установлен поршень 5. На поршне 5 закреплены уплотнительное кольцо 6 и пластина 7 с клиновидными выступами, Выгрузные окна 3 имеют направляющие 8 для заслонок 4 и между ними на кормопроводе 1, на равном расстоянии друг от друга, образованы отверстия 9, под которыми закреплены рычаги 10, одним концом входящие в отверстия 9, а другим соединенные посредством тяги 11 с заслонками 4.Механизм реверсивного привода включает тяговый орган 12, выполненный в виде троса, соединенного с поршнем 5, пропущенного в отверстиях кормопровода и перекинутого через направляющие блоки. Один конец тягового органа закреплен на барабане...
