Регулятор давления

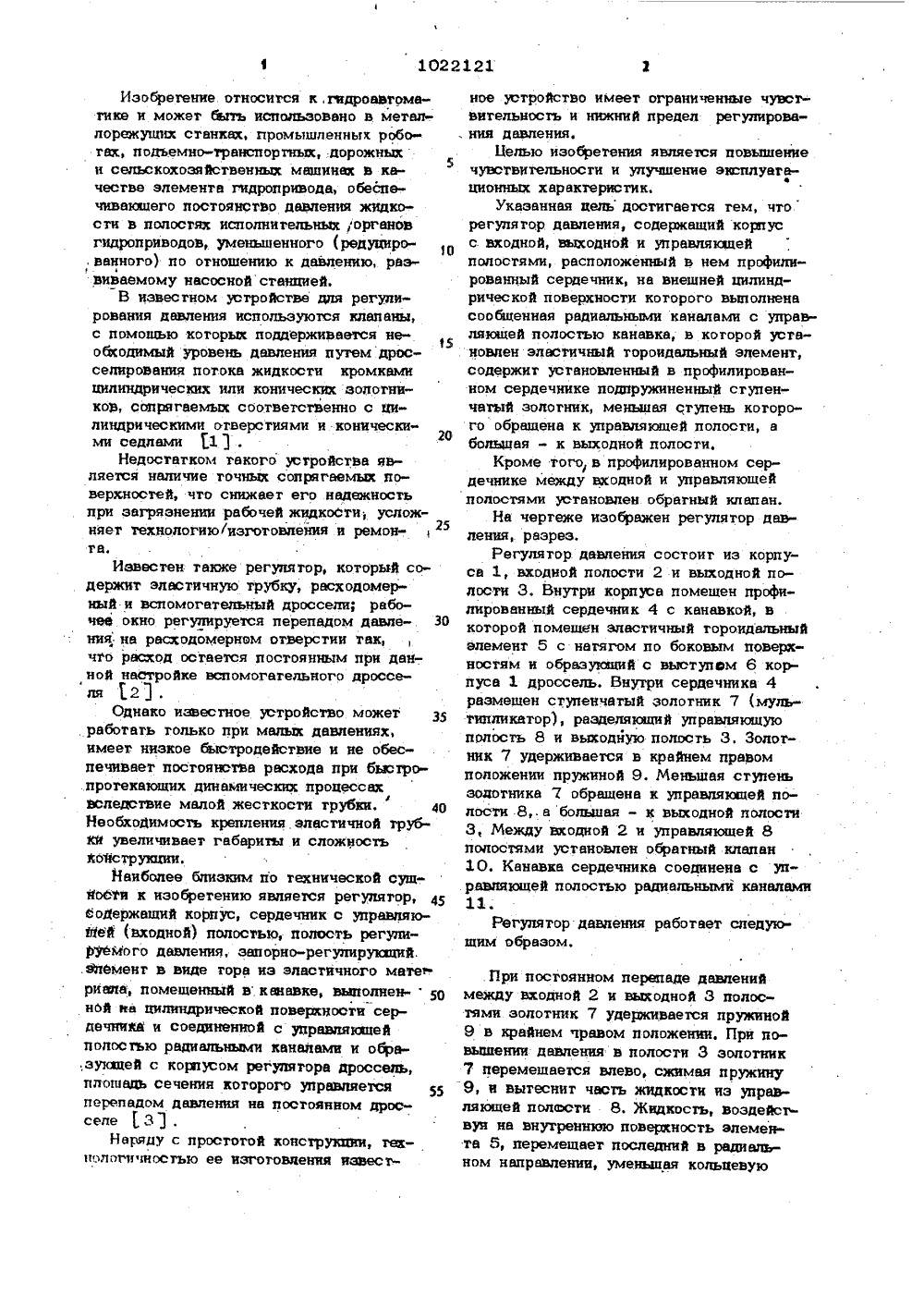

ТЕНИЯ ГОСУДЮфСТЯЕННЫЙ КОМИТЕТ ДЕЛАМ ИЗОБРЕТЕНИЙ И 0 ОПИСАНИЕ ИЗОБ й АВТОРСКОМУ СВИДЕТЕЛЬСТ:(71) Алтайский политехнический институт им. И. И, Ползунова(56) 1. Чунрвков Ю. И. Гидропривод и средства гидроавтоматики. М., "Машин втроеиие, 1979, с, 174.2. Авторское свидетельство СССР И 226876, кл. 605 Ъ 7/01, 1967.. 3. Авторское свидетельство СССР М 613294; кл, 605 Э 7/01, 1976 (ирототип) .(54) (57) 1, РЕГУЛЯТОР ДАВЛЕНИЯ, садеравший корпус с входной, вьаодной и управлякщей полостями, расположенный в нем профилированный сердечник, на внешней цилиндрической поверхности которого выполнена сообщенная радиальными каналами с управлякщей полостью канавка, в которой установлен эластичный тороидальный элемент, о т л и ч а ю- ш и й с я тем, что, с целью повышения его чувствительности,он содержит установленный в профилированном сердечнике подпружиненный ступенчатый золотник, меиыная студень которого обращена к управлякщей полости, а большая - к выходной полости.2, Регулятор по п. 1, о т.л и ч а ю - . ш и й с я тем, чго, с целью.уаучВения эксплуатационных характеристик, в про- ц филированном сердечнике между входной и упрввлякиней полостями устаповпеи обратный клапан.Изобретение относится к, гндроавтоматике и может быть использовано в металлорежущих станках, иромышленньи роботах, подъемно-транспортных, дорожныхи селтскохозяйственных машинах в ка 5честве элемента гидропривода, обеспечивающего постоянство давления жидкости в полостях исполнительных органовгидроприводов, уменьшенного ( редуциро, ванного) по отношению к давлению, развиваемому насоснойстанцией,В известном устройстве для регулирования давления используются клапаны,с помощью которых поддерживается необкодимый уровень давления путемдросселирования потока жидкости кромкамицилиндрических или конических золотникоВ, сопрягаемьтх соответственно с цилиндрическими отверстиями и коническими седлами 1.Недостатком такого устройства является наличке точных сопрагаэмых поверхностей, что снижает его надежностьпри загрязнении рабочей жидкости; усложняет технологиюиэготовлейия и ремонта.Известен также регулятор, который содержит эластичную трубку, расходомерный и вспомогательный дроссели; рабочее окно регулируется перепадом даэления на расходомерном отверстии так,что расход остается постоянным при данной настройке вспомогательного дроссел Г 23.Однако известное устройство можетработать только при малых давлениях,имеет низкое быстродействие и не обесцечивает постоянства расхода при быстропротекающих динамических процессахВследствие малой жесткости трубки, 40Необходимость крепления. эластичной трукй увеличивает габариты и сложностьконструкции.Наиболее близким по технической сущттости к изобретению является регулятор, 45Юодержащий корпус, сердечник с управляющей (входной) полостью, полость регулируемого давления, эапорно-регулирукзций..Фтемент в виде тора иэ эластичного мате.риала, помещенный в кюавке, выполнен-50ной на цилиндрической поверхности сердечника и соединенной с уцравляютпейполостью радиальными каналами и обраэукщей с корпусом регулятора дроссель,плошадь сечения которого управляется уперепадом давления на постоянном дросселе 3 .Наряду с простотой конструкции, технологичностью ее изготовления известное устройство имеет ограниченные чувствительность и нижний предел регулирования давления,Белью изобретения является повышениечувствительности и улучшение эжплуатационных характеристик.Указанная цель достигается тем, чторегулятор давления, содержащий корпусс. входной, выходной и управляквцейполостями, расположенный в нем профилированный сердечник на внешней цилиндрической поверхности которого выполненасообщенная радиальными каналами с управляющей полостью канавка, в которой устаномен эластичный тороидальный элемент,содержит установленный в профилированном сердечнике подпружиненный ступенчатый золотник, меныиая ступень которого обращена к управляющей полости, абольшая - к выходной полости.Кроме того в профилированном сердечнике между входной и управляющейполостями установлен обратный клапан.На чертеже изображен регулятор давления, разрез.Регулятор давления состоит иэ корпуса 1, входной полости 2 и выходной полости 3. Внутри корпуса помещен профилированный сердечник 4 с канавкой, вкоторой помещен эластичный тороидальныйэлемент 5 с натягом по боковым поверхностям и образукикий с выступвм 6 корпуса 1 дроссель. Внутри сердечника 4размещен ступенчатый золотник 7 (мультипликатор), разделяющий управляющуюполость 8 и выходйую полость 3. Золотник 7 удерживается в крайнем правомположении пружиной 9. Меньшая ступеньзодотника 7 обращена к управляющей полости 8 а большая - к выходной полости3, Между входной 2 и управляющей 8полостями установлен обратный клапан10. Канавка сердечника соединена с упрвВляющей полостью радиальными каналами11.Регулятор давления работает следутщим образом.. При постоянном перепаде давлений между входной 2 и выходной 3 полостями золотник 7 удерживается пружиной 9 в крайнем чравом положении. При повышении давления в полости 3 золотник 7 перемещается влево, сжимая пружину 9, и вытеснит часть жидкости из управляющей полвсти 8. Жидкость, воздейст вуи на внутреннюю поверхность элемента 5, перемещает последний в радиальном направлении, уменьшая кольцевуюСоставитель Л, ПодцибихинРедактор Аг, Шандор Техред А,Бабинец Корректор С. Шекмар Заказ 4039/39 Тираж 874 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,. Раушская наб., д. 4/8Филиал ППП Патент, г, Ужгород, ул. Проеитная, 4 3 1022121 4 щель (дроссель) между элементом 5 н . ка, большая ступень которого нахеднтвыступом 6 корпуса 1. Это приведет к; ся в выходной полости. (полости,в кото увеличению сопротивления движению жид- рой необходимо поддерживать давление. кости в кольцевой щели, что, в свою оче- иа определенном уровне, например, поредь,. снизит давление в полости 3. 5 лость исполнитеаьного механизм Вместе с тем введение мультипликатора пе:во Основнйм положительным качествомлит значительно снизитьниеаий пределпредлагаемого регулятора но.сравнению . диапазона регулирования давлении, Для с известным яаляеэся поавниение чувст- компенсапки возможных: утечек регулятор . витальности юапана в 1;5 - 1,7 раз. 0 давпеиия может быть оснащен обратным Пованиеиие чувствйтелъуостн достигает- клапаном, что, в свою очередь, привоаится введением мультипликатора, выпол- . к улуапению:его эноплуатадионных.ханенного в виде ступенчатого золотни рактеристнк,
