Регулятор уровня раздела двухсред

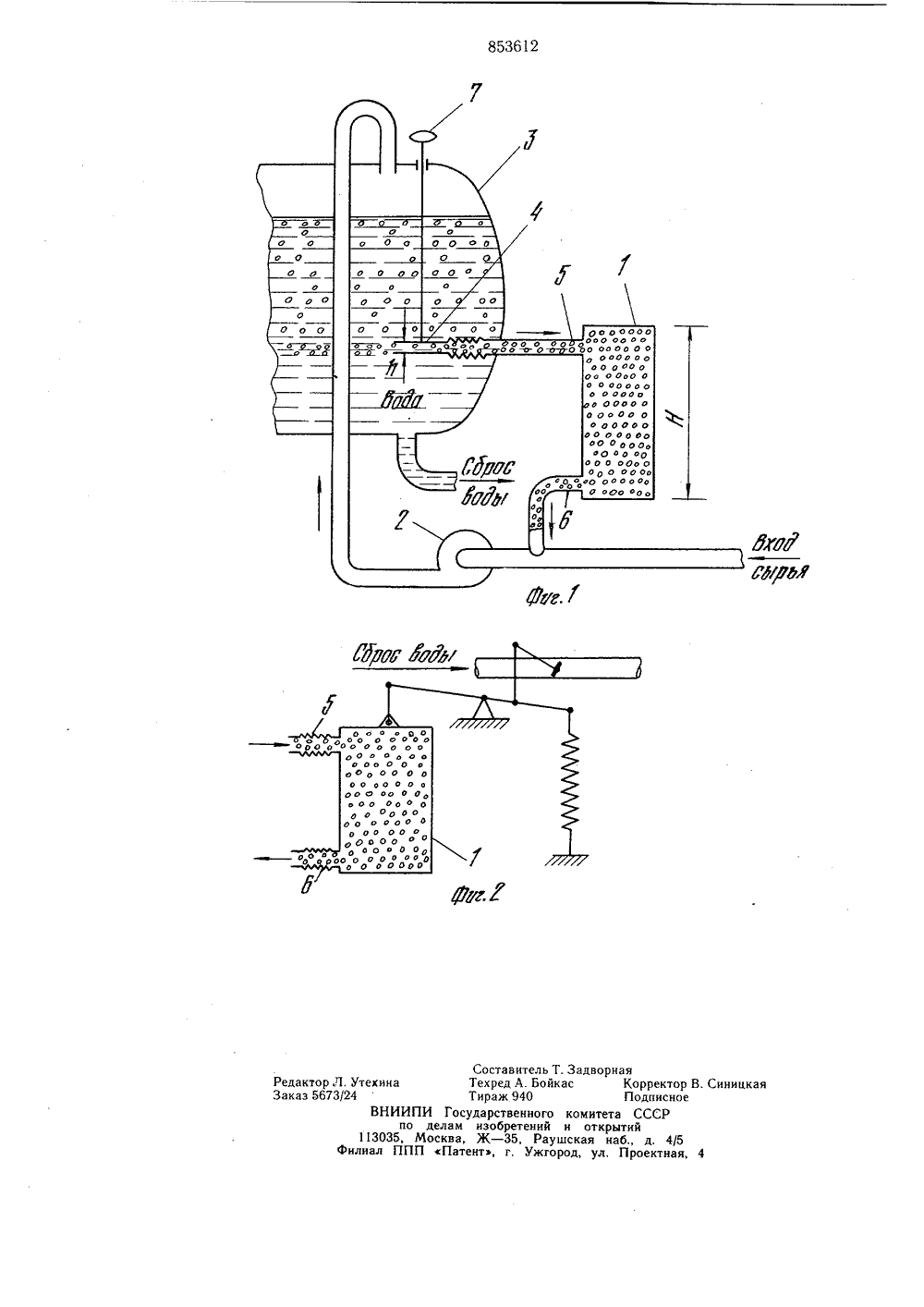

Союз СоветскнкСоцнанстнческнкРеспублнк ОП ИСАНИЕИЗОБРЕТЕНИЯМ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет -б 05 09/00 Гесударстееилмй кемитет по делам изебретеиий и открытий(54) РЕГУЛЯТОР УРОВНЯ РАЗДЕЛА ДВУХ СРЕД 1Изобретение относится к области первичной подготовки нефти и может быть использовано в нефтяной и других отраслях промышленности, например в химической.Известен регулятор уровня раздела двух сред, например, в котором усиления (по мощности) нетй 5 В случае применения регулятора непрямого действия, отборное устройство для присоединения дифманометра делается через разделительные сосуды от двух сред (нефти и воды) технологической емкости. Здесь усиление до отборного устройства не происходит, а осуществляется после датчика.Наиболее близким техническим решением к изобретению является регулятор уровня, в котором используется не изменение плотности межфазной среды, а изменение вязкости при отклонении межфазного уровня от заданногоИ. В этом устройстве усилитель содержит электронасос, гидроцилиндр с подпружи ненным поршнем и дроссель. Выходным сигналом усилителя является передвижение поршня в гидроцилиндре. Из-за наличия дросселя в тракте прокачиваемой загрязненной нефти точность регулирование уровня невелика. Целью изобретения является повышение точности и надежности регулирования путем предварительного .усиления воздействующего (регулирующего) импульса межфазной среды на чувствительный элемент, т.е. получение большой действующей регулирующей силы при незначительном отклонении межфазного уровня от заданного и небольшой разнице плотностей контролируемых сред. Эта цель достигается тем, что в регуляторе уровня раздела двух сред, содержащем насос и усилитель, соединенный заборным устройством с емкостью, усилитель выполнен в виде размещенной вне емкости рабочей камеры; отношение высоты которой к высоте патрубка заборного устройства определено соотношениемк=,где К - коэффициент усиления регулятораУуровня раздела двух сред;8536 Н - высота рабочей камеры усилителя;Ь - высота патрубка заборного устройства,а заборное устройство выполнено подвижным по вертикали.Регулятор изображен на фиг. 1 и 2.Межфазная среда прокачивается черезрабочую камеру 1 сырьевым насосом 2 изтехнологической емкости 3 от высоты расположения заборного устройства 4 по трубам 5и 6 обратно в емкость 3.Таким образом, рабочая камера полностью заполнена межфазной технологической средой, и следовательно, вся масса среды камеры 1 воздействует на чувствительный элемент регулятора. Если принять равными площади поперечного сечения чувствительных элементов регулятора без усиления и в регуляторе с предлагаемым усилением, то коэффициент усиления импульса, т.е.действующей регулирующей силы Кбудетравен отношению высоты Н камеры 1 к высоте Ь отверстия заборного устройства 4.НПри незначительном отклонении межфазного уровня от заданного плотность прокачиваемой через камеру 1 среды изменится и,25следовательно, изменится воздействие начувствительный элемент регулятора или измерителя и регулятор сработает в сторону восстановления заданного уровня изменением положения регулирующего органа, т.е.изменением величины расхода сливаемой во- Мды из емкости 3,Для расширения диапазона регулирования заборное устройство 4 может передвигаться по вертикали емкости с помощьютяги 7. 24Использование таких регуляторов уровня раздела двух сред позволяет повысить надежность и точность регулирования, т.е. качество подготовки нефти, безопасность и долговечность работы оборудования.Формула изобретения1. Регулятор уровня раздела двух сред, содержащий насос и усилитель, соединенные заборным устройством с емкостью, отличающийся тем, что, с целью повышения точности и надежности работы регулятора, в нем усилитель выполнен в виде размещенной вне емкости рабочей камеры, отношение высоты которой к высоте патрубка заборного устройства определено соотношениемК Цгде К - коэффициент усиления регулятораууровня раздела двух сред;Н - высота рабочей камеры усилителя; Ь - высота патрубка заборного устройства.2. Регулятор по и. 1, отличающийся тем, что с целью расширения диапазона регулирования, заборное устройство выполнено подвижным по высоте емкости.Источники информации,принятые во внимание при экспертизе 1. Свердлов Г, М., Ягудин Р. Я. Системы и средства автоматизации технологических объектов нефтедобычи. М., Недра, 1964, с. 76.2, Авторское свидетельство СССР595709, кл, б 05 Р 9/00, 1976 (прототип).Состав Техред Тираж И Государств делам изобр Москва, Ж - 3 П Патент, г дактор Л. Утекинаказ 5673/24ВНИИПпо113035,филиал ПП итель Т. ЗадворнаяА. Бойкас Корректор В. Синичка940 Подписноеенного комитета СССРетений и открытий5, Раушская наб., д. 4/5Ужгород, ул. Проектная, 4
