Аналого-дискретный преобразователь

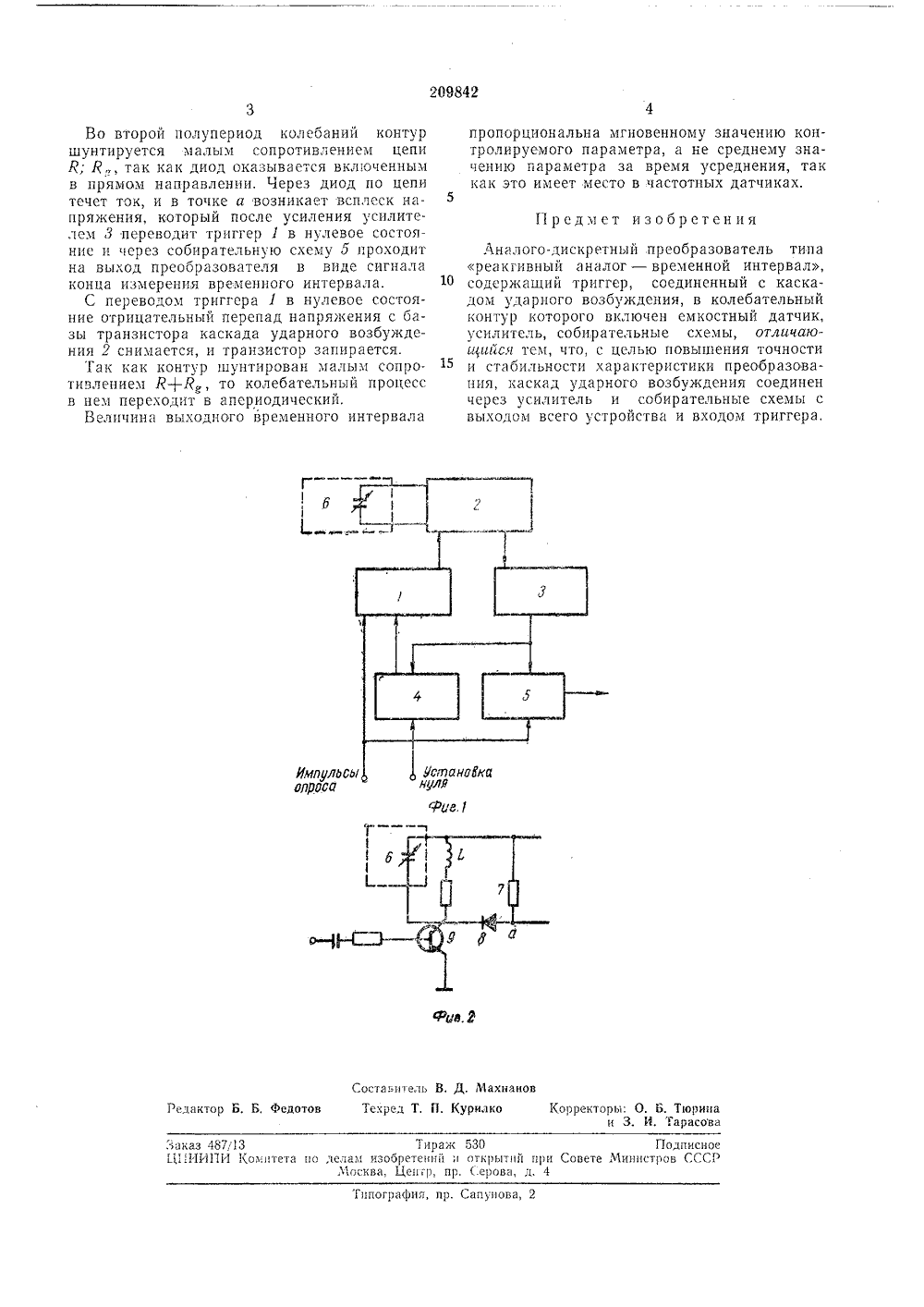

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Соеетских Социалистических Республикрисоединением заяв 61 Комитет ло деламобретеииИ и открытиИри Сосете МииистраеСССР иорите УДК 681,332,05(088,8 Опубликовано 26,1.1968. Бюллетень5 ата опубликования описания 27.111.196 вторы зобретен С, Козлов и Е. М. Бульги Рижское высшее командно-инженерное училище Советского Союза С, С, Бирюзова явитель шала НЛЛОГО-ДИСКРЕТ 11 Ь 1 Й ПРЕОБРАЗОВ усилитель 3, собиракостный датчик б.Работает преобразователь следующим образом.5 Импульс опроса преобразователя подаетсяна единичный вход управляемого триггера 1 и через собирательную схему 5 - на выход преобразователя в качестве опорного сигнала начала отсчета временного интервала. Отри цательный перепад напряжения с единичноговыхода триггера 1 подается в цепь базы триода каскада ударного возбуждения. При этом триод открывается, и так как коллекторный ток изменяется незначительно при изменении 15 коллекторного напряжения в широком диапазоне, можно считать, что колебательный контур, образованный индуктивностью 1. и емкостью С датчика б, подключен к источнику постоянного тока, В контуре возникают 20 электрические колебания.В первый полупериод колебаний контур зашунтирован сопротивлением цепочки, состоящей из сопротивления Я резистора 7 и обратного сопротивления Р 0 ер диода 8, а также 25 сопротивления Я, открытого транзистора 9.Так как 1 т+ Я,ор Я,р, то можно учитывать лишь шунтирующее действие сопротивления 1 т р. При этом напряжение на контуредостигает максимума при г = - )/1.С, 30 2 Предлагаемое изобретение относится к области техники измерений неэлектрических величин радиоэлектронными методами.Преобразователь может быть применен в системах автоматического производственного и технологического контроля (уровнемерах, измерителях давления, дефектоскопах, металлоискателях и т. д.), в которых в качестве первичных преобразователей используются индуктивные или емкостные датчики.Известны аналого-дискретные преобразователи, содержащие триггер, соединенный с каскадом ударного возбуждения, в колебательный контур которого включен емкостный датчик, усилитель и собирательные схемы. Предложенныи преобразователь отличается от известных тем, что в нем каскад ударного возбуждения соединен через усилитель и собирательные схемы с выходом всего устроиства и входом триггера, управляющего каскадом ударного возбуждения.Это позволяет повысить точность и стабильность характеристики преобразования.На фиг. 1 представлена функциональная схема преобразователя; на фиг. 2 - принципиальная схема каскада ударного возбужде- ния Преобразователь содержит управляемы риггер 1, каскад ударного возбуждения 2.б Имбп опроса оставптепь В, Д. МахиаиовТехред Т, П. Курилко Корректоры: О. Ь. Тгорипаи 3. й. Тарасова Редак Федот наказ 48713 Тирахк 530Ц 1 11 ИПИ Ко 1 птета по летам изобретений и открьшш гиМосква, Цепгр, пр. Серова, д. Подписи овете Министров ГГСпографи апупова,Во второй полупериод колебаний контур шунтируется малым сопротивлением цепи Л; Я, так как диод оказывается включенным в прямам направлении, Через диод по цепи течет ток, и в точке а возникает всплеск чапряжения, который после усиления усилителем 3 переводит триггер 1 в нулевое состояние и через собирательную схему 5 проходит на выход преобразователя в виде сигнала конца измерения временного интервала.С переводом триггера 1 в нулевое состояние отрицательный перепад напряжения с базы транзистора каскада ударного возбуждения 2 снимается, и транзистор запирается.Так как контур шунтирован малым сопротивлением Л+Фк, то колебательный процесс в нем переходит в апериодический.Величина выходного временного интервала пропорциональна мгновенному значению контролируемого параметра, а не среднему значению параметра за время усреднения, так как это имеет место в частотных датчиках.5 Предмет изобретения Аналого-дискретный преобразователь типа реактивный аналог - временной интервал, содержащий триггер, соединенный с каскадом ударного возбуждения, в колебательный контур которого включен емкостный датчик, усилитель, собирательные схемы, отличаюиийся тем, что, с целью повышения точности и стабильности характеристики преобразования, каскад ударного возбуждения соединен через усилитель и собирательные схемы с выходом всего устройства и входом триггера,
