Шишаев
Пневмомолот
Номер патента: 2002947
Опубликовано: 15.11.1993
Авторы: Бойко, Лысенко, Маттис, Толмачев, Цветков, Шишаев
Метки: пневмомолот
...запираемый снизу втулкой, в которую входит хвостовик ударного зуба, воздухораспределительное устройство и средство запуска, втулка выполнена из двух частей, установленных с осевым зазором и соединенных между собой упругим элементом, и оперта на буртик в гильзе.Для обеспечения оптимальной схемы нагружения втулки целесообразно внутренний диаметр буртика выбирать из соотношения01+ 2 г,где 01 - внутренний диаметр втулки;г - радиус сопряжения внутреннего диаметра втулки с ее торцевой поверхностью.Использование втулки, выполненной из двух установленных с осевым зазором частей, соединенных между собой элементом, опирающимся на гильзу с буртиком, не известно,На чертеже показан продольный разрез пневмомолота, слева - исходное положение,...
Зуб экскаваторного ковша активного действия
Номер патента: 2002909
Опубликовано: 15.11.1993
Авторы: Бойко, Дружинин, Маттис, Толмачев, Цветков, Шишаев
МПК: E02F 9/28
Метки: активного, действия, зуб, ковша, экскаваторного
...в корпусе в месте расположения шпоночных пазов выполнить расточку.Известно использование шпонок дляфиксации хвостовика ударного инструмента, Однако в этом случае шпонки фиксируютхвостовик в заданном положении. не влияяна взаимное перемещение зуба и пневмомолота. В предлагаемом зубе экскаваторного ковша активного действия шпанкииспользуются не для фиксации ударного зуба, а для ограничения перемещений и неодного только зуба, а взаимных перемещений ударного инструмента и пневмомолотаотносительно друг друга и кожуха,Выполнение шпоночного паза в зубесогласно формуле1 =В - Х - С+21+Ь,где В - величина зазора между корпусом ипоршнем механизма автоматического залуска при выключенном пневмомолоте;- величина внедрения ударного...
Экскаваторный ковш активного действия
Номер патента: 2002908
Опубликовано: 15.11.1993
Авторы: Бойко, Лабутин, Маттис, Толмачев, Цветков, Шишаев
МПК: E02F 9/28
Метки: активного, действия, ковш, экскаваторный
...зуба, где Ь - ширина лезвия ударного зуба,Такая установка зубьев позволяет обеспечит минимальный расход энергии при гарантированном разрушении массива,Конструкции экскаваторных ковшей, в которых чередующихся активные и статические зубья установлены таким образом, чтобы расстояние между осями активных зубьев было в пределах (3,5 - 4,5)Ь, а расстояние от рабочей кромки ковша до лезвия ударного зуба на величину (1 - 3)Ь больше, чем до лезвия статического зуба, неизвестны,На фиг.1 изображена схема послойного разрушения забоя; на фиг.2 - сечение А-А на фиг.1; на фиг,3 - схема оснащения рабочей кромки ковша ударными и статическими зубьями (вид по стрелке В на фиг,2),Экскаваторный ковш активного действия включает корпус 1, на рабочей...
Ударный зуб экскаваторного ковша активного действия
Номер патента: 2002907
Опубликовано: 15.11.1993
Авторы: Бойко, Дружинин, Маттис, Толмачев, Цветков, Шишаев
МПК: E02F 9/28
Метки: активного, действия, зуб, ковша, ударный, экскаваторного
...увеличивающийсязазор. Это быстро приводит к разрушениюкоронки,Целесообразно для обеспечения ударных нагрузок только через цилиндрические поверхности обеспечить между остальньили элементами коронки и хвостовика наличие гарантированного зазора. Первоначальная величина этого зазора должна превосходить максимально возможные деформации смятия цилиндрических поверхностей.Целесообразно для обеспечения передачи удаоного импульса вдоль продольной оси зуба посадку коронки на хвостовик зуба осуществлять по двум цилиндрическим по.верхностям, контакт которых осуществлен по краям.Целесообразно для стабилизации определенного усилия прижатия в месте контакта коронки с хвостовиком выполнять С-образную скобу с криволинейной вертикальной стенкой, так...
Одноковшовый экскаватор с ковшом активного действия
Номер патента: 2002900
Опубликовано: 15.11.1993
Авторы: Бойко, Маттис, Толмачев, Цветков, Шишаев
Метки: активного, действия, ковшом, одноковшовый, экскаватор
...а ресивер подключен квоздухопроводу параллельно,5 Для обеспечения свободы угловых и поступательных перемещений рукояти настреле при минимальной длине участка гибкого шланга целесообразно трубы проло 10 жить по стреле и рукояти и соединитьгибким шлангом, прикрепленным к трубепосередине между ограничителями хода рукояти.Чтобы снизить возможность излома15 гибкого шланга целесообразно его крепление к трубе осуществлять посредством углавого шарнира:Для улучшения работы экскаватора в холодное время года целесообразно в возду 20 хопровод включить антиобледенитель,Выполнение воздухопровода в видетруб, соединенных отрезками гибкого шланга с параллельно подключенным к нему ресивером, неизвестно,На чертеже изображена схема...
Борштанга
Номер патента: 1696156
Опубликовано: 07.12.1991
Авторы: Ниссинен, Шишаев
МПК: B23B 29/034
Метки: борштанга
...регулировочный узел, выполненный в виде эксцентриковой втулки 6 и упора 7 с головкой 8, Эксцентриковая втулка б выполнена с буртиком 9, со стороны которого средняя часть отверстия втулки 6 имеет многогранную форму под ключ, Упор 7 установлен с эксцентриситетом е во втулке 6 со стороны, противоположной буртику 9, и зафиксирован в осевом направлении шариком 10, Головка 8 упора 7размещена в поперечном пазу резца 3. Вмногогранной резьбовой ступени 4 продольного отверстия корпуса 1 расположенузел зажима, состоящий иэ многограннойшайбы 11 и полого винта 12 с многогранным 5отверстием под ключ, Многогранная шайба11 позволяет исключить влияние крутящегомомента при зажиме на резец 3,Многогранная форма шайбы 11 продиктована упрощением технологии...
Быстроразъемное соединение
Номер патента: 1670200
Опубликовано: 15.08.1991
Авторы: Балашов, Шишаев
Метки: быстроразъемное, соединение
...детали 1 выполнена проточка 10 шириной, равной ширине кулачка 5, и глубиной, равной эксцентриситету кулачка 5. На наружной поверхности кулачка может быть установлено упругое кольцо 11.Соединение осуществляют следующим образом.Охватываемую деталь 1 вставляют в охватывающую деталь 2 так, чтобы проточка 10 на охватываемой детали 1 была напротив кулачка 5 (фиг. 6), Рычаг 4 выдвинут иэ гнезда Э охватывающей детали 2 так, чтобы квадратная его часть вышла из отверстия 9 в охватывающей детали 2 (фиг. 3), Поворотом рычага 4 с опорными втулками 6 и 7 в ту или другую сторону кулачок 5 входит в проточку 10 охватываемой детали 1, и соединяемые детали фиксируются с помощью кулачка 5 упругого кольца 11. Кроме фикса 15 20 25 30 35 40 45 ции соединяемых...
Пневмомолот
Номер патента: 1509524
Опубликовано: 23.09.1989
Авторы: Дружинин, Маттис, Останина, Федулов, Шишаев
МПК: E02D 7/10, E21C 37/00
Метки: пневмомолот
...21, Золотниковыйраспределитель включает золотниковуюкоробку 22 с каналами 23-27 и золотник 28. В стакане выполнено радиальное отверстие 29, в поршне - отверстие 30. Ствол имеет упорный торец 31,В поршне 11 установлен подпружиненныйфиксатор 32, расположенный в пазу 33, 55Упругие элементы смонтированы на направляющих стержнях 34.Пневмомолот работает следующимобразом,Сжатый воздух через воздухоподающий патрубок 1 попадает в автомат 7 пуска пневмомолота и через отверстие 29 в стакане 12 поступает в полость, образованную этими стаканом и поршнем 11. Давление сжатого воздуха поршень и жестко соединенный с ним ствол 4 пневмомолота перемещаются влево до упора торца 31 с корпусом 3. Этому перемещению также способствует усилие комплекта упругих...
Резцовая головка
Номер патента: 1465179
Опубликовано: 15.03.1989
Авторы: Ниссинен, Шишаев
МПК: B23B 29/03
...или три резца 2. Зажим резцов2 осуществляется винтом 3 через подпружиненный пружиной 4.упор 5 и шарик б большого диаметра, расположен-,,ный в центральном отверстии корпусаВ наклонном отверстии корпуса 11,соосно резцу 2 установлен регулировочный винт 7, В центральном отверс"тии корпуса 1 установлен шарик 8 ма-лого диаметра с осевым упором 9,подпружиненным пружиной 10, Черезшарик 8 винтом 7 производится регулирование вылета каждого резца 2.На цилиндрической поверхности каж"дого резца 2 выполнена вогнутая лыска11 для ориентирования резца 2 призажиме шариком 6,При настройке резцов 2 винт 3ослаблен и резцы 2 удерживаются си"лой сжатия прузины 4 через упор 5,Регулировочными винтами 7 последовательно производится настройка резцов 2 в...
Инструмент для обработки канавок
Номер патента: 1066751
Опубликовано: 15.01.1984
Авторы: Беглов, Ниссинен, Шишаев
МПК: B23B 29/03
Метки: инструмент, канавок
...6 - сечение Д-Д на фиг, 1.Инструмент состоит иэ оправки 1, 4 Овнутри которой ра.сположены пружины 2 и вилка 3. На вилке 3 припомощи штифтов 4 закреплен клин 5.Резцы 6 располагаются в пазахвилки 3 и крепятся при помощи резьбовой шпильки 7, а также шайбой 8н гайкой 9. Для восприятия окружнойсилы резания клин имеет две опорныеповерхности а, служащие опорамирезцам 6 и выполненные на его боко- Я)вых гранях 10. Осевая настройка рез"цов осуществляется винтом 11 и упругой прокладкой 12 эа счет перемещения резцов по паэам вилки. В 1 зиду малого наклона пазов и с учетом реальной точности изготовления резцов впродольном направлении можно прейеб" речь влиянием продольного перемещения реэцо на положение режущих кромок в радиальном направлении.На...
Способ испытания карбюраторного двигателя
Номер патента: 1008639
Опубликовано: 30.03.1983
Авторы: Зверев, Костров, Макаров, Шишаев
МПК: G01M 15/00
Метки: двигателя, испытания, карбюраторного
...в известном способе испытаний нагрузки механические и термические, воздействующие на поршень, 15 далеки от своего максимального значе" ния и поэтому продолжительность испытаний до усталостного разрушения поршня весьма значительна.Цель изобретения - сокращение 20 продолжительности испытания путем максимально возможного увеличения переменных механических и термических нагрузок.Поставленная цель достигается тем что согласно способу испытания карбюраторного двигателя, заключающемуся в том, что на работающем двигателе осуществляют циклическое чередование режимов работы двигателя от максимальной нагрузки до заданной минимальной до усталостного раэрущения одной иэ деталей, двигатель выводят на заданный скоростной режим и циклическое...
Головка блока цилиндров двигателя внутреннего сгорания
Номер патента: 937750
Опубликовано: 23.06.1982
Авторы: Зверев, Костров, Макаров, Шишаев
МПК: F02F 1/42
Метки: блока, внутреннего, головка, двигателя, сгорания, цилиндров
...подсоединена одним концом 8 к патрубку 3,а другим концом 9 - к подвижной оси10, которая через рычаг 11 подсоеди.иена к подвижной вставке 4. Биметал937750 лическая пружина 5 находится в корпусе 12, который через возвратнуюпружину 13 подсоединен к головке 1блока цилиндров, а через стержень.14 - к оси 10. Подвижная вставка 4выполнена воащающейся вокруг осивыпускного канала 2 .и снабжена продольными пазами 15. Дополнительная вставка б размещена внутривращающейся вставки 4, На торцевставки б, расположенном в патрубке 103, выполнены отогнутые лепестки 16,которые упираются в стенку патрубка3 и обеспечивают неподвижностьвставки б. Головка блока цилиндров работает следующим образом.При непрогретом двигателе под воздействием биметаллической...
Карбюраторный двигатель внутреннего сгорания
Номер патента: 885585
Опубликовано: 30.11.1981
Авторы: Зверев, Костров, Макаров, Шишаев
МПК: F02F 1/42
Метки: внутреннего, двигатель, карбюраторный, сгорания
...вращения коленчатого вала двигателя и на полной нагрузке в диапазоне малых и средних частот45 вращения коленчатого вала привод термоизоляционной вставки 3 находится в исходном положении., доступ газов к стенкам выпускного патрубка 2 перекрыт, что способствует увеличению температуры газов на входе в турбокомпрессор, а следователь- - но, и увеличению мощности турбокомпрессора 17. Поэтому при разгоне карбюраторного двигателя с турбонаддувом по внешней характеристике в диапазоне малых и средних частот вращения коленчатого вала время 5раскрутки турбокомпрессора 17 сокращается, увеличивается его производительностьчто способствует более рез(кому нарастанию крутящего момента двигателя. С дальнейшим ростом числа оборотов двигателя растет...
Установка вертикального проброса модели
Номер патента: 699427
Опубликовано: 25.11.1979
Авторы: Дмитриев, Чистяков, Шишаев
МПК: G01P 3/22
Метки: вертикального, модели, проброса
...прямолинейным участком, идущим параллельно струне 1, имеющей с определенным шагом участки 16 с неоднородным магнитным сопротивлением.Струна проходит между разомкнутымиполюсами постоянного магнита 13.Для предотвращения поперечных колебаний модели 3 и изоляции струны 1 откорпуса в модели есть две изоляционные втулки 17,При подготовке проброса включается механическая лебедка 12, и модель 353 поднимается:в верхнее крайнее положение, сжимая пружину 18 пружинногодвижителя б. Одновременно посредствомзацепа 9 и пружинной защелки 19 поршневого пневмотормоза 7 поршень 20со штоком 21 выводится в крайнее нижнее рабочее положение. При полномсжатии пружинного движителя б происходит пробуксовка фрикционной муфты11. В этом положении сила...
Устройство для замены колосниковых тележек
Номер патента: 499335
Опубликовано: 15.01.1976
Авторы: Виленчик, Данилов, Сорокин, Чернышев, Шишаев
МПК: C22B 1/16
Метки: замены, колосниковых, тележек
...с направляющими 9 холостой ветви аг.ломашины и направляющими 10 магазина-на копителя.При обнаружении неисправной тележк г О нал от электронного блока 14 поступа вкомандоаппарат 15, который останавливает агромашину в момент, когда неисправная тележка находится в направляющих 5 барабана 1, совмещенных с расчлененными участками направляющих 9 нижней холостой ветви агломашины, При этом срабатывает отсека- тель 8, который задерживает тележки 16 до барабана 1 и образует необходимый для свободного поворота барабана зазор между неисправной тележкой на барабане и следующей за ней тележонкой, Затем срабатывает стопорное устройство 6 тележки, образуется зазор между неисправной и предыдущей тележками за счет движения после,ней,по инерции,...
Сесоюзная, ™m-jimmamp; библиотека
Номер патента: 337953
Опубликовано: 01.01.1972
Авторы: Котоменко, Сотченкова, Шишаев
МПК: H03K 23/76
Метки: библиотека, сесоюзная, ™m-jimmamp
...также три диода 5, б и 7, конденсатор 8, резисторы 9 и 10, терморезистор 11 и резисторы 12, Ии 14,Принции работы схемы не отличается от известных. Перед приходом входного импульса сердечник трансформатора 1 находится в состоянии положительного насыщения. Входные импульсы обеспечивают его перемагничнвание. Пока сердечник не насыщен, напряжение входных импульсов делится между большим сопротивлением обмотки записи 2 и малым сопротивлением открытого диода 5, поэтому в режиме записи транзистор остается запертым, Когда происходит насыщение сердечника, соотношение сопротивлений упомянутого делителя резко изменяется: сопротивление насыщенного сердечника уменьшается, а сопротивление диода 5 с приходом на его анод отрицательного импульса...

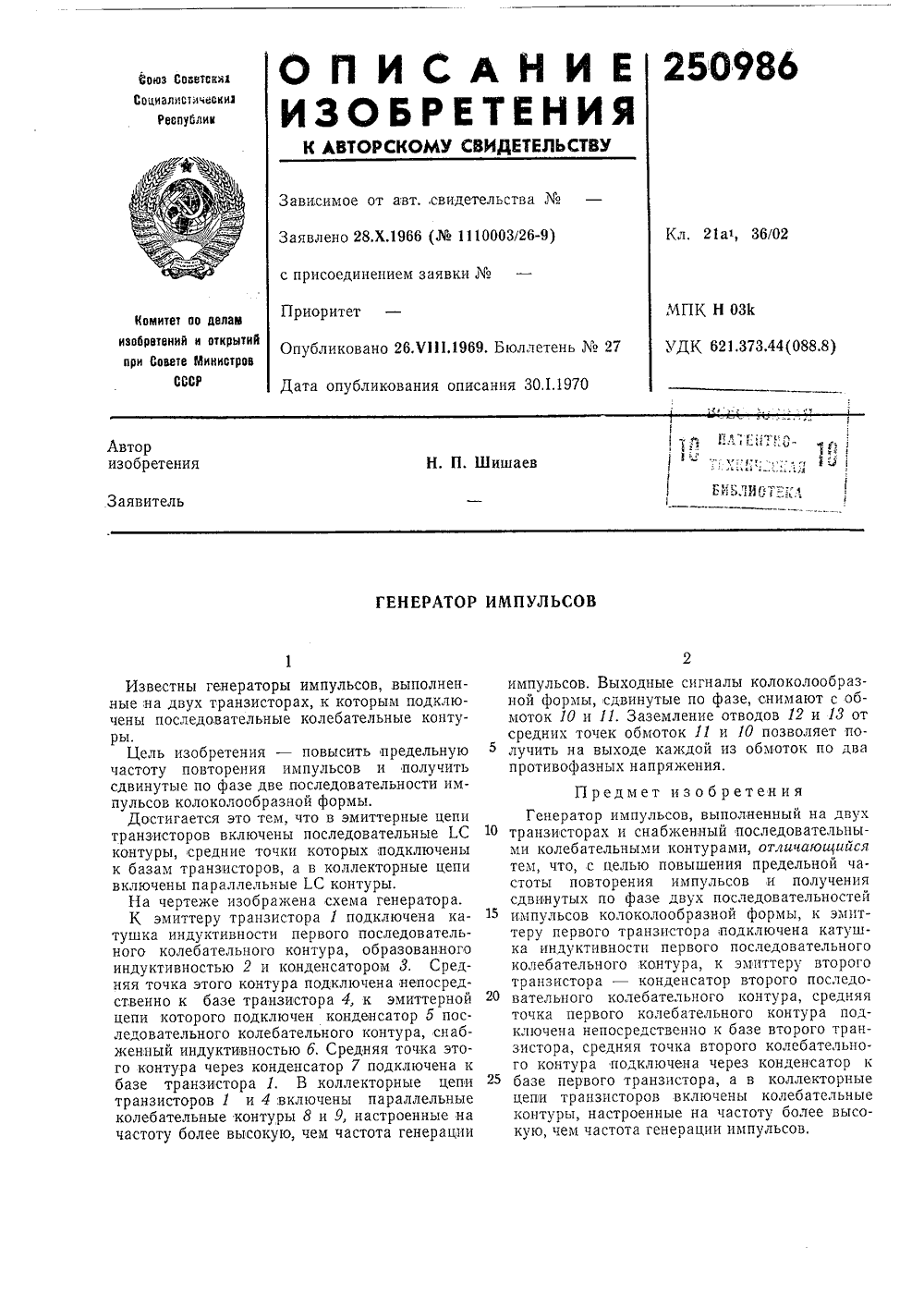

Генератор импульсов
Номер патента: 250986
Опубликовано: 01.01.1969
Автор: Шишаев
МПК: H03K 4/04
...образованного индуктивностью 2 и конденсатором 3. Средняя точка этого контура подключена непосредственно к базе транзистора 4, к эмиттерной цепи которого подключен конденсатор 5 последовательного колебательного контура, снабженный индуктивностью 6, Средняя точка этого контура через конденсатор 7 подключена к базе транзистора 1. В коллекторные цепи транзисторов 1 и 4 включены параллельные колебательные контуры 8 и 9, настроенные на частоту более высокую, чем частота генерации импульсов. Выходные сигналы колокол ной формы, сдвинутые по фазе, снимаю моток 10 и 11. Заземление отводов 12 средних точек обмоток 11 и 10 позвол лучить на выходе каждой из обмоток противофазных напряжения. Предмет изобретенияГенератор импульсов, выполненный...
Преобразователь временных интервалов
Номер патента: 209839
Опубликовано: 01.01.1968
Авторы: Котоменко, Шишаев
МПК: G04F 10/04, H03M 1/50
Метки: временных, интервалов
...входного импульса ток заряда накопительного конденсатора 2 остается постоянным благодаря действию отрицательной обратной связи. Режим зарядного триода, амплитуда входного импульса и величина накопительно209839 Составитель В, Д. МахнановТехред Т. П. Курилке Кор сторы: О, Б. Тюрина и 3. И, Тарасова еда кто лаин Заказ 4810 Тираж 880ЦРИИПИ Комитета по делам изооретеиий и открытий приМосква, Центр, пр. Серова, д. 4 Подписно овете Министров СССТипография, пр, Сапунова,го конденсатора выбираются таким образом, чтобы во время воздействия т,ах напряжение на конденсаторе изменялось линейно, Для линейного преобразования необходимо, чтобыпахПри подаче на вход серии импульсов, которую надо преобразовать во временный интервал, пропорциональный...
Установка для рассортировки отработанной шаровой загрузки мельниц
Номер патента: 135840
Опубликовано: 01.01.1961
Авторы: Журавецкий, Каушан, Мелдерис, Шишаев
МПК: B07B 13/04
Метки: загрузки, мельниц, отработанной, рассортировки, шаровой
...скрапа подается на синхронно работающий с цитателем лопастной скрапоотделитель, состоящий из шести или более лопастей 6, укрепленных на общей осц 7При повороте вала лопастного скрапоотделителя шар, находящийся на любой из лопастей, за счет разных коэффициентов трения шаров пра. вильной формы и скрапа, при переходе лопастей через горизонтальное положение, скатывается под меньшим углом наклона и проскакивает над щелью 8, попадая ца лоток 9, направляющий его к шаросортировочному устройству б, а скрап сбрасывается в бункер 10. Величина щели 8 и высота подъема верхней кромки разгрузочного лотка 9 для шаров подбираются опытным путем.135840 схред А. Л. Сосина Корректор О. Филиппо Мрочк Редактор Ъ Объем 0,17 усл. п.Цена 3 коп.-61 г. Формат...
Рабочий орган для механических молотков
Номер патента: 122461
Опубликовано: 01.01.1959
Авторы: Чернов, Шишаев
МПК: B25D 11/12, E21B 1/14, E21C 37/22 ...
Метки: механических, молотков, орган, рабочий
...в продольном направлении.На черте)ке изображен рабочий орган в продольном разрезе.Рабочий орган прсдстав,яет собой боек 1, выполцеццый в виде закрытого с торцов цилиндра, В одном отсеке цилиндра свободно расположен поршень 2, д в другом отсеке - э,СзСнт 3, примененный для уменьшения Отдаи В 1 соццс ходЯ ицструзсцтд. В качестве э,1 емец а д ъОжет быть применено кас твердое, тяк и 1 сидкос тело. С Обеих сторон поршн 51 расположены регулирующие прокладки 4 и 5. Поршень (ползун) жестко соединен с кривошипцо-шатушым механизмом,Поршень, пригодихЫй в поступятсльцо-возвратнос движение от кривошипно-шатунного механизма, совершает с бойком совместнос движение только в период рабочего хода крцвошипд. Вследствие расположения поршня в бойке с...
