Сигнализатор уровня

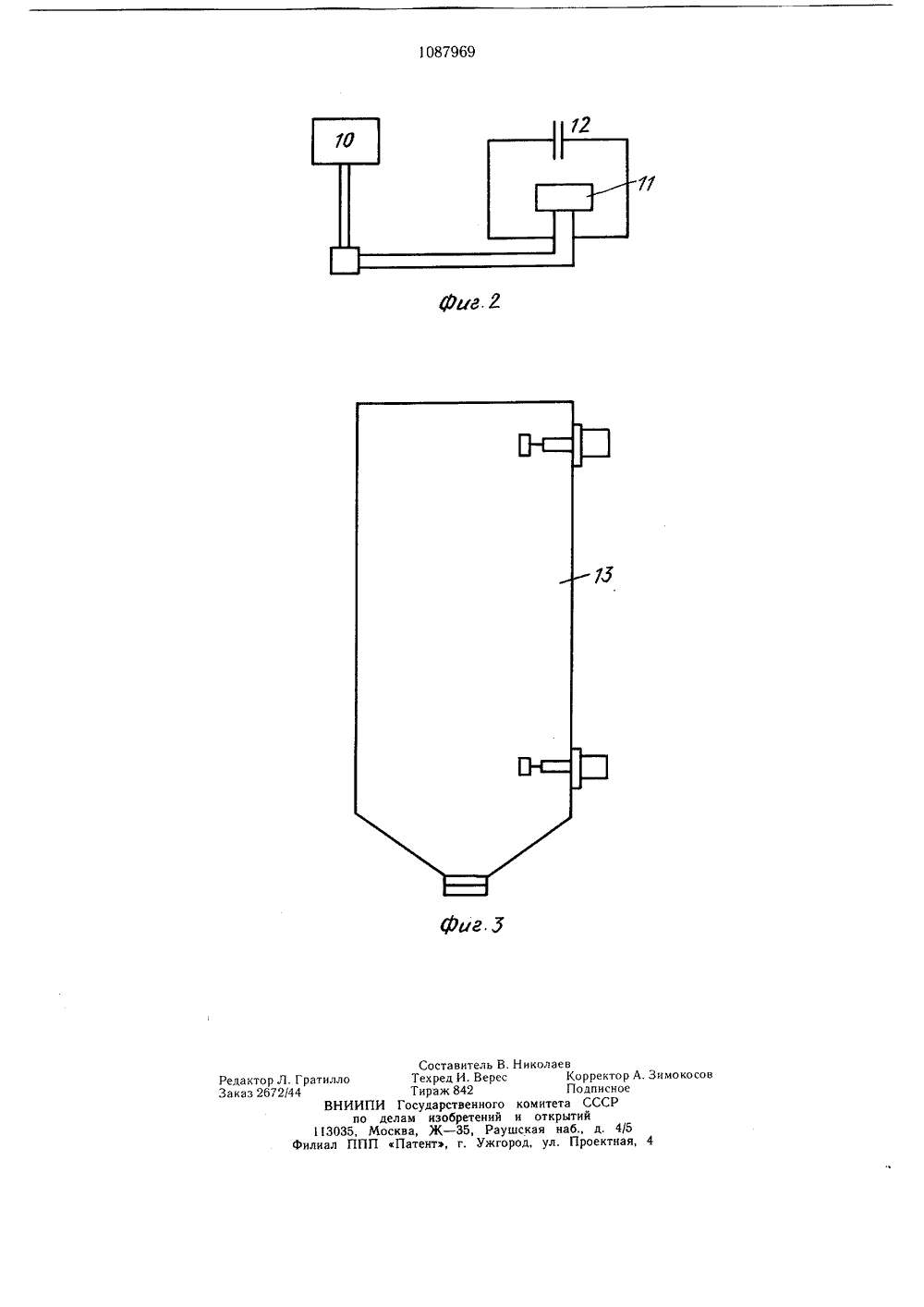

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЗЩ 6050912 ЫЙ КОМИТЕТ СССР 8(56) 1. Авторское свидетельство СССР478195, кл. 6 01 Г 23/04, 1973.2. Литвак В. И. Электрические устройства автоматической аварийной защиты. М., Машиностроение, 1980, с. 115, рис. 46 б (прототип).(54) (57) СИГНАЛИЗАТОР УРОВНЯ, содержащий корпус с установленным в нем электродвигателем, на валу которого укреплены крыльчатка и сигнальный узел с ферромагнитным элементом, в зоне действия которого установлен бесконтактный датчик, отличающийся тем, что, с целью упрощения и повышения надежности, сигнальный узел выполнен в виде полого цилиндра, на внутренней поверхности которого установлены упорные элементы, а ферромагнитный элемент свободно установлен внутри полого цилиндра и выполнен в виде плоского сегмента, очерченного с двух сторон радиусом, равным радиусу внутренней боковой поверхности полого цилиндра.5 30 15 20 25 30 35 40 50 Изобретение относится к устройствам, используемым для сигнализации уровня сы. пучих материалов в расходных бункерах, периодически загружаемых и разгружаемых,Известен сигнализатор уровня, содержащий электродвигатель с крыльчаткой и сигнальное устройство в виде зубчатого диска, установленного на выходном валу электродвигателя и взаимодействующего с двумя неподвижно установленными бесконтактными датчиками. Датчики размещены так, что в любом положении зубчатого диска, в прорезях бесконтактных датчиков может находиться только один зубец, чем обеспечивается невозможность срабатывания двух датчиков при остановке электродвигателя, Электрическая схема сигнального устройства прибора состоит из блока питания, двух бесконтактных датчиков и двух реле с элементами задержек 1 .Наиболее близким к изобретению по технической сущности является сигнальное устройство, содержащее корпус с установленным в нем электродвигателем, на валу которого укреплена крыльчатка и сигнальный узел с ферромагнитным элементом, в зоне действия которого установлен магнит и магнитный контакт (геркон). При остановке вала магнитный контакт замкнут благодаря действию магнитного поля, созданного магнитом.При вращении вала ферромагнитный элемент под действием центробежных сил перемешается в зазоре между магнитом и герконом, шунтируя магнитное поле, создаваемое постоянным магнитом, что приводит к размыканию контакта 2,Недостатками известных устройств являются сложность конструкции и низкая надежность.Целью изобретения является упрощение и повышение надежности.Поставленная цель достигается тем, что в сигнализаторе уровня, содержащем корпус с установленным в нем электродвигателем, на валу которого укреплены крыльчатка и сигнальный узел с ферромагнитным элементом, в зоне действия которого установлен бесконтактный датчик, сигнальный узел выполнен в виде полого цилиндра на внутренней поверхности которого установлены упорные элементы, а ферромагнитный элемент свободно установлен внутри полого цилиндра и выполнен в виде плоского сегмента, очерченного с двух сторон радиусом, равным радиусу внутренней боковой поверхности полого цилиндра.На фиг. 1 показан сигнализатор, общий вид; на фиг. 2 - то же, электрическая схема; на фиг. 3 - то же, пример установки на объекте,Си гнал изатор содержит корпус 1 с установленным в нем электродвигателем 2, на валу 3 которого через гибкий элемент 4 укреплена крыльчатка 5. Сигнализатор содержит также сигнальный узел, выполненный в виде полого цилиндра 6, на внутренней поверхности которого установлены упорные элементы в виде штифтов 7, а внутри него свободно установлен ферромагнитный элемент, выполненный в виде плоского сегмента 8, очерченного с двух сторон радиусом, равным радиусу внутренней боковой поверхности полого цилиндра 6, в зоне действия которого снаружи полого цилиндра 6 установлен бесконтактный датчик 9. Электрическая схема сигнализатора содержит блок 10 питания, бесконтактный датчик 9, выходное реле 11 и конденсатор 12. Сигнализаторы уровня устанавливаются на контролируемом объекте 13 горизонтально.Сигнализатор работает следующим образом.При отсутствии материала на контролируемом уровне, электродвигатель 2 приводит во вращение полый цилиндр 6. Под воздействием центробежной силы, находящейся внутри полого цилиндра 6, плоский сегмент 8 прижимается своим торцом к внутренней поверхности полого цилиндра 6 и вращается вместе с ним, Проскальзывание плоского сегмента 8 внутри полого цилиндра 6 предотвращается за счет упорных элементов 7. При вращении полого сегмента 8 его боковая поверхность периодически с частотой, пропорциональной скорости вращения, проходит в зоне катушек бесконтактного датчика 9, что приводит к срабатыванию датчика 9, подключенного к выходному реле 11. Реле снабжено элементом задержки в виде емкости (конденсатора) 12, обеспечивающей удержание якоря реле 11 в притянутом положении на момент отсутствия боковой поверхности плоского сегмента 8 при его вращении в зоне срабатывания датчика 9. При соприкосновении крыльчатки 5 с материалом происходит остановка вала электродвигателя 2 и прекращается вращение полого цилиндра 6, плоский сегмент 8 под действием собственной массы падает в нижнюю часть полого цилиндра 6, что приводит к отключению датчика 9 и выходного реле 11, сигнализирующего о достижении в контролируемом объекте 13 заданного уровня материала.Предлагаемый сигнализатор уровня прост по конструкции, обладает повышенной надежностью.Редактор Л. ГратиллЗаказ 2672/44 косов ВНИИПИпо д 1 3035, Мо илиал ППП Составитель В. НиколаевТехред И. Верес Корректор А. Зи Тираж 842 Подписное Государственного комитета СССР лам изобретений и открытийква, Ж - 35, Раушская наб., д. 4/5 Патент, г. Ужгород, ул. Проектная, 4
