Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

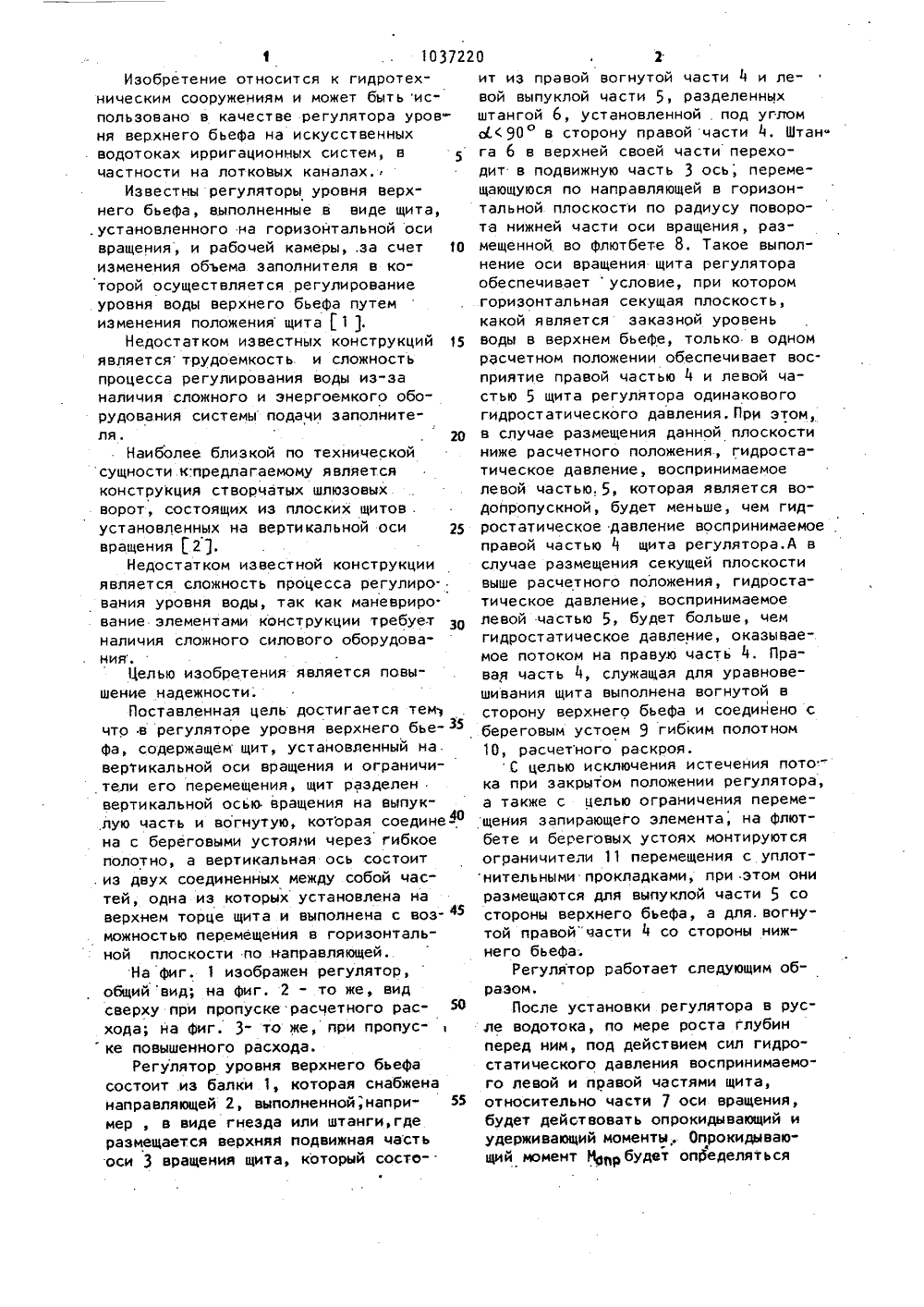

(19) (1 С 05 О 9/ ПИСА ИЗОБРЕТ Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ юл. У 31 ев И. А. Петров ордена Трудового сельскохозяйстве 8.8)(56) 1. Ав И 308147,2. Спра М., Госудаител ь ст ву рис.32-16 а ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) БашкирскийКрасного Знаменный институт(54) (57) Р Е ГУЛЯТОР УРОВНЯ ВЕРХНЕ ГО БЬЕФА, содержащий щит, установленный на вертикальной оси вращения, и огра"ничители его перемещения, о т л ич а ю щ и й с я тем, что, с целью повышения надежности, щит разделен вертикальной осью вращения на выпуклую часть и вогнутую, которая соединена с береговыми устоями через гибкое полотно, а вертикальная ось состоит из двух соединенных между собой частей, одна из,которых установлена на верхнем торце щита и выполнена с возможностью перемещения в горизонтальной плоскости по направляющей.1 10372Изобретение относится к гидротехническим сооружениям и может быть использовано в качестве регулятора уровня верхнего бьефа на искусственных. водотоках ирригационных систем, вчастности на лотковых каналах.Известны регуляторы уровня верхнего бьефа, выполненные в виде щита,,установленного на горизонтальной осивращения, и рабочей камерыза счет 10изменения объема заполнителя в которой осуществляется регулированиеуровня воды верхнего бьефа путемизменения положения щита1 .Недостатком известных конструкций 15является трудоемкость. и сложностьпроцесса регулирования воды из-заналичия сложного и энергоемкого оборудования системы подачи заполнителя. 20Наиболее близкой по техническойсущности к.предлагаемому являетсяконструкция створчатых шлюзовыхворот, состоящих из плоских щитов,установленных на вертикальной оси 25вращения 21,Недостатком известной конструкцииявляется сложность процесса регулирования уровня воды, так как маневриро.вание элементами конструкции требуетналичия сложного силового оборудования,Целью изобретения является повышение надежности.Поставленная цель достигается темчто в регуляторе уровня верхнего бье- З 5фа, содержащем щит, установленный на.вертикальной оси вращения и ограничители его перемещения, щит разделен .вертикальной осью вращения на выпук,лую часть и вогнутую, которая соедине 0на с береговыми устоями через гибкоеполотно, а вертикальная ось состоит. из двух соединенных между собой час"тей, одна из которых установлена наверхнем торце щита и выполнена с возможностью перемещения в горизонтальной плоскости по направляющей.На фиг. 1 изображен регулятор,общий вид; на фиг, 2 - то же, видсверху при пропуске расчетного расхода; на фиг. 3- то же, при пропус ке повышенного расхода.Регулятор уровня верхнего бьефасостоит .из балки 1, которая снабженанаправляющей 2, выполненной;например , в виде гнезда или штанги,гдеразмещается верхняя подвижная частьоси 3 вращения щита, который состо-. 20 2ит из правой вогнутой части 4 и левой выпуклой части 5, разделенных штангой 6, установленной под углом сс 90 в сторону правой части 4. Штан" га 6 в верхней своей части переходит в подвижную часть 3 ось, перемещающуюся по направляющей в горизонтальной плоскости по радиусу поворота нижней части оси вращения, размещенной во флютбете 8. Такое выполнение оси вращения щита регулятора обеспечиваетусловие, при котором горизонтальная секущая плоскость, какой является заказной уровень воды в верхнем бьете, только в одном расчетном положении обеспечивает восприятие правой частью 4 и левой частью 5 щита регулятора одинакового гидростатического давления, При этом, в случае размещения данной плоскости ниже расчетного положения, гидростатическое давление, воспринимаемое левой частью, 5, которая является водопропускной, будет меньше, чем гидростатическое давление воспринимаемое правой частью 4 щита регулятора,А в случае размещения секущей плоскости выше расчетного положения, гидростатическое давление, воспринимаемое левой частью 5, будет больше, чем гидростатическое давление, оказываемое потоком на правую часть 4. Правая часть 4, служащая для уравновечшивания щита выполнена вогнутои всторону верхнего бьефа и соединено сбереговым устоем 9 гибким полотном10, расчетного раскроя.С целью исключения истечения потока при закрытом положении регулятора,а также с целью ограничения перемещения запирающего элемента, на флютбете и береговых устоях монтируютсяограничители 11 перемещения с уплотнительными прокладками, при этом ониразмещаются для выпуклой части 5 состороны верхнего бьефа, а для. вогнутой правой"части 4 со стороны нижнего бьефа.Регулятор работает следующим образом.После установки регулятора в русле водотока, по мере роста глубинперед ним, под действием сил гидростатического давления воспринимаемого левой и правой частями щита,относительно части 7 оси вращения,будет действовать опрокидывающий иудерживающий моменты Опрокидывающий момент Мпбудет определяться10372 3равнодействующей силой давленияР воспринимаемой левой частью 5щита, т.е. М =Р Р:,где 2.; плечоОпр л 41силы Р относительно части 7 осиудерживающий момент М,будет всвою очередь определяться равнодействующей силой гидростатическогодавления Р , воспринимаемой правойчастью 1 щита регулятора, т.е. МРпР 02 где 2 пЛечо СИЛЫ Ряр ОТНОСИ 10тельно части 7 оси вращения.Щит регулятора разделен штангой6 на правую выпуклую часть 5 и левую вогнутую часть М, так, что пос.ледние воспринимают одинаковое гидростатическое давление только в одном случае, а именно когда в верхнем бьефе наблюдается расчетныйуровень, то в начальный момент,когда глубина в верхнем бьефе меньшерасчетных, удерживающий момент больше опрокидывающего (И М ).Этообеспечивает закрытие регулятора иприжатие щита к ограничителям 11,в этом случае гибкое полотно 10 25свернуто и расположено в нижнембьефе, при этом в ее материале никаких растягивающих напряжений нет.В случае превышения в верхнем бьефе расчетного уровня увеличивается сила гидростатичесокго давления Рд, воспринимаемая левой частью 5 щита, Эта сила становится боль- .ше, чем сила гидростатического давления Р, воспринимаемая правойчастью 1, что обеспечивает превышение опрокидывающего момента над удерживающим. В результате этого щитповернется в направлении действияопрокидывающего момента и откроет40водопропускное отверстие междулевым береговым устоем и щиток ре-,гулятора. При этом в процессе поворо. та щита верхняя часть 3 оси вращенияпереместится по" направляющей 2 из од 20 аного положения (фиг,2) в другое(фиг,3 ), а гибкое полотно .10 поддействием правой части 1 щита регулятора развернется и перегородитсобой пространство между правойчастью ч щита и береговым устоем 9,чем увеличит площадь восприятиягидростатического давления на правой стороне, а следовательно, и удерживающий момент М . При этом данный рост силы Ря Йа величину й Рпне обеспечивает превышения удерживающим моментом опрокидывающего, таккак опрокидывающий момент И в случае когда щит открыт, несколько увеличивается на величину д Иопр,засчет появления на выпуклой криволинейной поверхности левой части 5щита вакуумной зоны, вследствиичего щит после развертывания гибкого полотна 10 сразу не перекрываетводотока, возвращаясь в первоначальное положение, а остается открытым. А так как при открытом положении щита происходит истечение потока в нижний бьеф, то происходит и понижение уровня воды перед регулятором, и при достижении уровнем верхнего бьефа расчетной величины, поддействием возросшего удерживающегомомен т а И (. Рп Р +В РпР ) Р 2 щи т по Ворачивается по направлению его действияотносительно части 7 Оси вращенияи перекрывает водоток. При этом гибкое полотно 10 вновь занимает своепроектное положение в нижнем бьефе,часть 3 оси вращения возвращаетсяпо направляющему элементу в первоначальное положение (фиг.2), а щитприжимается к ограничителям 11Применение предлагаемого регулято.ра верхнего бьефа позволит упроститьрегулирование уровня воды в верхнембьефе, в особенности на лотковыхоросительных системах,
СмотретьЗаявка
3423615, 07.04.1982
БАШКИРСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
ЛЕМЕШЕВ АНАТОЛИЙ ИВАНОВИЧ, ПЕТРОВ ИВАН АРТАМОНОВИЧ, ЛЕМЕШЕВА ЭЛЬВИРА ПЕТРОВНА
МПК / Метки
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
Опубликовано: 23.08.1983
