Программный регулятор уровня

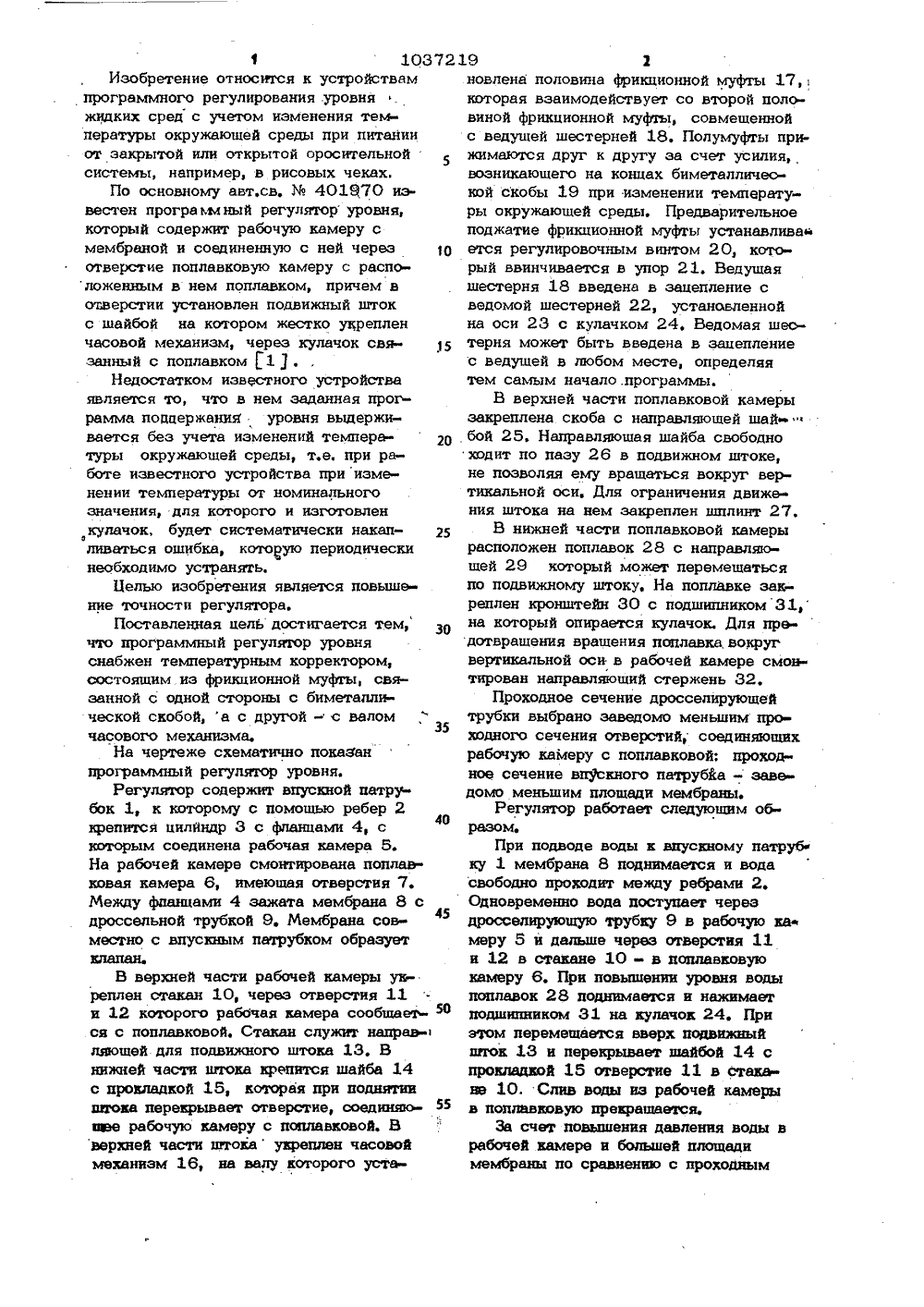

20 1 10372Изобретение относигся к устройствам программного регулирования .уровня жидких сред с учетом изменения температуры окружающей среды при питании от закрытой или открытой оросительной системы, например, в рисовых чеках.По основному авт,св. М 401670 иэ. вес ген програ км ный регулятор уровня, который содержит рабочую камеру с мембраной и соединенную с ней через 10 отверстие поплавковую камеру с расположенным в нем поплавком, причем в отверстии установлен подвижный шток с шайбой на котором жестко укреплен часовой механизм, через кулачок связанный с поплавком 11.Недостатком известного устройства является то, что в нем заданная программа поццержания уровня выдерживается без учета изменений температуры окружающей среды, т.е. при работе известного устройства при изменении температуры от номинального значения, для которого и изготовлен кулачок, будет систематически накап еливаться ошибка, которую периодически необходимо устранять.Целью изобретения является повыше ние точности регулятора.Поставленная цель достигается тем, что программный регулятор уровня снабжен температурным корректором, состоящим из фрикционной муфгы, связанной с одной стороны с биметаллической скобой, а с другой - с валом35 часового механизма.На чертеже схематично покаащ программный регулятор уровня.Регулягор содержит впускной патрубок 1, к которому с помощью ребер 2 крепится цилйндр 3 с фланцами 4, с40 которым соединена рабочая камера 5. На рабочей камере смонтирована поплавковая камера 6, имеющая отверстия 7. Между фланцами 4 зажата мембрана 8 с дроссельной трубкой 9. Мембрана сов 45 местно с впускным патрубком образует клапан.В верхней части рабочей камеры укреплен стакан 10, через отверстия 11 и 12 которого рабочая камера сообщаеь ся с поплавковой, Стакан служит направааощей для подвижного штока 13. В нижней части штока крепится шайба 14 с прокладкой 15, которая при поднятии вазова перекрывает отверстие, соединяю щи рабочую камеру с поплавковой, В верхней части штока укреплен часовой механизм 16, на валу которого установлена половина фрикционной муфты 17,1 которая взаимодействует со второй половиной фрикционной муфгы, совмещенной с ведущей шестерней 18. Полумуфты прижимаются друг к другу за счет усилия, возникающего на концах биметаллической скобы 19 при изменении температуры окружаюшей среды. Предварительное поджатие фрикционной муфгы устанавлива ется регулировочным винтом 20, который ввинчивается в упор 21. Ведущая шестерня 18 введена в зацепление с ведомой шестерней 22, установленной на оси 23 с кулачком 24. Ведомая шестерня может быть введена в зацепление с ведущей в любом месте, определяя тем самым начало .программы.В верхней части поплавковой камеры закреплена скоба с направляющей шай бой 25, Направляющая шайба свободно ходит по пазу 26 в подвижном штоке, не позволяя ему вращаться вокруг вертикальной оси, Для ограничения движе ния штока на нем закреплен шплинт 27.В нижней части поплавковой камеры расположен поплавок 28 с направляющей 29 который может перемещаться по подвижному штоку. На поплавке зак реплен кронштейн 30 с подшипником 31, на который опирается кулачок. Для предотвращения вращения поплавка, вокруг вертикальной оси в рабочей камере смонтирован направляющий стержень 32,Проходное сечение дросселирующей трубки выбрано заведомо меньшим проходного сечения отверстий; соединяющих рабочую камеру с поплавковой; проходное сечение впускного патрубка - заведомо меньшим площади мембраны.Регулятор работает следующим образом,При подводе воды к впускному натрутку 1 мембрана 8 поднимается и водасвободно проходит между ребрами 2,Одновременно вода поступает черездросселирующую трубку 9 в рабочую камеру 5 и дальше червэ отверстия 11и 12 в стакане 10 - в поплавковуюкамеру 6. При повышении уровня волипоплавок 28 поднимается и нажимаетподшипником 31 на кулачок 24, Приэтом перемещается вверх подвижныйпггок 13 и перекрывает шайбой 14 спрокладкой 15 отверстие 11 в стакане 10. Слив воды из рабочей камерыв поплэвковую прекращается.За счет повьппения давления воды врабочей камере и большей площадимембраны по сравнению с проходным3 10 сечением впускного патрубка мембрана: перекрывает отверстие впускного патрубка, и поступление воды через клапан прекращается.При вращении часового механизма 16 через полумуфты 17 и 18, шестерню 22 и кулачок 24, подшипник 31 перемещает поплавок в вертикальной плоскости по заданному закону. Поплавок, поднимая или спуская подвижный шток 13, осуществляет программное во времени регулирование уровня в соответствии с заданным профилем кулачка 24. Профиль кулачка выбирается таким, чтобы при номинальных температурах, необходимых для выращивания риса, кулачок совершил один оборот за вегетационный период.На номинальные значения температур устанавливается и предварительное сжатие биметаллической скобы 19. 37219 4При отклонении температуры окружающей среды от номинальных значенийскорость вращения кулачка 24 изменяется за счет изменения силы трениямежду полумуфтами 17 и 18 фрикционной муфты.На кулачок наносятся отметки начала и юнца программы, а также промежугочные отметки, соответствующие уг10 ловому повороту кулачка за определенные промежутки времени. Требуемоеначало выполнения программы осуществляется путем зацепления шестерен 18и 22 в определенном месте.15 Изобретение позволяет более точно выдерживать закон изменения слоя во 1 ды, тем самым улучшая условия произрастания риса и эксплуатационные показатели устройства.Подписное Заказ 6009/49 Тираж 874ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж 35, Раушская набд. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Составитель Н. Гондаксазова Редактор Г. Волкова Техред Т,фанта КОРРектор И. Ватрушкина
