B64D — Оборудование летательных аппаратов; летные костюмы; парашюты; монтаж и размещение силовых установок и систем передачи энергии от двигателя

Номер патента: 336649

Опубликовано: 01.01.1972

Авторы: Близнова, Дрогин, Наумов, Петров, Петрова, Сабашвили, Федосеев, Шаманин, Шерр, Яременко

МПК: B64D 13/06, G05D 7/01

Метки: воздуха, расхода, регулятор

...дросселями для изменениястики усилителя. Открытие должндиться замедленно, а закрытие -На чертеже показан предлагаемтор расхода воздуха. 10 Воздухо-воздушный радиатор 1, установленный на линии подачи воздуха из компрессора, включен в магистраль охлаждающего забортного воздуха. На выходе из магистрали смонтировано перекрывное устройство в виде вы движного аэродинамического воздуховывода 2,имеющего прямоугольное сечение. Воздуховывод взаимодействует с сервоцилиндром 3, соединенным с пневматическим усилителем 4, предназначенным для распределения воздуха 20 по каналам 5 и б соответственно для открытия и закрытия воздуховывода, Полость 7 управляющего давления соединена с датчиком 8 температуры, а полость 9 эталонного давления трубкой 10 -...

Номер патента: 338449

Опубликовано: 01.01.1972

Авторы: Ицкович, Щербаков

МПК: B64D 13/00

Метки: дезинсекции, самолетов

...установлены управляющийклапан 14 и регулируемая дюза 15, выход линии соединен с атмосферой. Магистраль 4 эжектируемого воздуха и магистраль 7 эжектирующего воздуха связаны между собой 5 каналом 16 через регулируемую дюзу 17.Работа системы заключается в следующем.При включении системы срабатывает управляющий клапан 11 и на эжектор 1 начинает поступать воздух от источника 8 сжатого О воздуха, охлаждаясь предварительно в воздухо-воздушном радиаторе 9. Эжектор создает разрежение, что вызывает поток воздуха из гермокабины через патрон 6 с дозой инсектицида. Смешанный воздух поступает 5 через распылительные насадки 3 в гермокабину самолета, смешиваясь с воздухом из системы кондиционирования.Для поддержания температуры эжектирующего...

Номер патента: 338450

Опубликовано: 01.01.1972

Авторы: Берзон, Заславский, Цыганов

МПК: B64D 37/16

Метки: заправки, летательныхаппаратов, топливом

...т назон апрадц Составитель В. Галяседактор Г, Ьялобжеская Техред 3, Тараненко Корректор Е, Зимин Заказ 635/5 Изд.72 Тираж 448 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Л 85, Раун ская наб., д. 4/5 ипотрафпя, пр. Спупова, 2 бака, в первом из которых установлены электрический и поплавковый датчики уровня, управляющие запорными кранами, расположенными на магистрали заправки, отличаюи 4 аяся тем, что, с целью сокращения времени заправки и расширения диапазона расходов при заправке, на магистрали заправки между жидкостным эжектором и запорными иранами установлен подпружиненный перепускной клапан, сообщающий ее с первым по ходу 5 топлива баком при превышении в указанноймагистрали заданного...

Номер патента: 338730

Опубликовано: 01.01.1972

Авторы: Коган, Маль, Тюльпанов, Чулков

МПК: B64D 13/02, F16K 1/16, F16K 3/04 ...

Метки: 338730

...пазах,образованных противолежащими вырезами внакладке и диске, сочлененных с возможностью радиального,перемещения относительно друг друга,На фиг. 1 изображена описываемая заска; на фиг. 2 - место установки плоскойжины; на фиг, 3 - установка накладки вправляющих пазах диска.Заслонка оборудована пр 1рый через шлицы 2 вала 8 р рние на поворотный диск 4. Крайние положения диска регулируются спомощью упора 5 на валу 3 и регулирующих винтов б.В корпусе 7 установлены подшипники 8 ка чения, служащие опорами валу, Внутри корпуса запрессована втулка 9.1-1 акладка 10 жестко крепится к валу винтами 11. Диск имеет направляющие пазы 12, в которых своими выступами заключена на кладка 10.Накладка и диок разделены четырьмя равномерно распределенными...

Номер патента: 338891

Опубликовано: 01.01.1972

Авторы: Коган, Уль

МПК: B64D 13/06, G05D 7/01

Метки: аппарат, газоструйный

...аппарате камера смешения выполнена в виде усеченного конуса, меньшее основание ,которого обращено в сторону выхода смешанного потока, а рабочее сопло выполнено кольцевым.На чертеже изображен описываемый аппарат, продольный разрез.Лппарат состоит из корпуса 1, кольцевого рабочего сопла 2, конической кольцевой камеры 3 смешения и регулирующей иглы 4, Корпус снабжен патрубком 5 для подвода рабочего газа, а камера смешения - патрубком 6 для подвода эжектируемого газа и днффузо.Редактор В. БорисоваЗаказ 1760/13 Техред Л. Богданова Корректор Л. Царькова Изд.649 Тираж 448 Подписное Типография, пр. Сапунова, 2 ром 7 с фланцем - для выхода смешанного потока. Игла имеет коническую часть а и регулирующую кромку б. Игла закреплена на штоке 8,...

Номер патента: 339457

Опубликовано: 01.01.1972

Авторы: Архипов, Лебедева, Можаровский, Морозов, Сумачев, Терещенко

МПК: B64D 1/10

Метки: парашютов, принудительного, раскрытия, уборки, фал

...длине троса уменьшает полезный объем кабины.Цель, изобретения - повышение эксплуатационных качеств устройств.Для этого механизм намотки тягового троса выполнен в виде двух размещенных в общем корпусе цилиндрических барабанов с прямыми канавками, причем электродвигатель устройства закреплен на оси одного из барабано,в.На фиг. 1 схематично изображено устройство для уборки фал принудительного раскрытия парашютов; на фиг. 2 показан механизм намотками тягового троса. 2Устройство содержит тяговый трос 1 с ползуном 2,для уборки фал 3 принудительного раскрытия парашютов и механацизм 4 намотки троса 1, соединенный с электродвигателем 5.5 Механизм 4 выполнен в виде размещенныхв общем корпусе,б ведущего 7 и,ведомого 8 цилиндрических барабанов с...

Номер патента: 339458

Опубликовано: 01.01.1972

МПК: B64D 17/38

Метки: i••, иг, осмоловский, сесоюзная

...3 На фиг. 1 показано блокирующее устройство предложенного замка; на фиг. 2 - замок (в варианте с предо:сранителем) отсоединения свободных концов с надетым на него блокирующим устройством,Блокирующее устройство, изготовленное из стали или другого пружинящего материала, имеет вид разрезанного вдоль полого цильи д а.Вырезы, выполненные вдоль линии разреза, образуют в передней части устройства лепестки 1 с боковыми выступами, заходящими за задние стороны гашеток, и в задней части лепестки 2, удерживающие блокирующее устройство на замьккающем устройстве замка.Между задними лепесточками выполнен вырез 3 для ленты 4 и шнура 5, предназначенного для крепления блокирующего устройства к подвесной системе.Предварительно перед надеванием блокирующего...

Номер патента: 339460

Опубликовано: 01.01.1972

Авторы: Берзон, Закс, Тибатин, Цыганов

МПК: B64D 37/16, F16K 1/12

Метки: аппаратов, баков, давлением, заправки, кран, летательных, перепускной, системы, топливных

...предлагаемого изобр сия - повышение надежности работы и у ьшение веса кранов.Это до стига ется,тем, что запор ное устройство выполнено,в виде двух противостоящих тарельчатых клапанов, взаимодействующих с общим седлом, на котором посредством наклонных опор смонтированы исполнительные цилиндры, а их камеры командного давления соединяются между собой каналами, выполненными внутри наклоненных опор,На чертеже показан описываемый перепускной кран.Он состоит из корпуса 1, в котором выполнено седло 2, соединенное наклонными опо,раии 8 с исполнительными цилиндрами 4. В исполнительных цилиндрах смонтированы поршни 5, связанные штоками б с противостоящими тарельчатыми клапанали 7, прижатыми к седлу пружинамн 8. Исполнительные цилиндры и поршни...

Номер патента: 340585

Опубликовано: 01.01.1972

МПК: B64D 37/06, F16J 13/12

Метки: j-vj, tti, »ohcwi-b, гл, горловиныяо(лоо, крышка, озиая, слл, ум, чк, €gt;amp

...является повышение эксплуатационной надежности крышки, а именно предотвращение ее перекоса и самостопорение.Для этого крышка имеет цилиндрическуюнаправляющую - стакан, скользящая посадка которого исключает перекос при установке,и т-,образную пружину для самостопорения. 20На фиг. 1 изображена предложенная крышка горловины, разрез; на фиг, 2 - то же, видсверху; на фиг.З - впд по стрелкеАна фиг, 2.Крышка горловины состоит из упирающейсяв бурт траверсы 1 с распорным винтом 2 по 25оси, снабженным маховиком 3, 2-образнойпружины 4, насаженной на винт, и клапана 5с уплотнительным кольцом 6. Нижняя частьклапана выполнена в виде стакана, установленного по скользящей посадке в горловине ЗО 7, имеющей пазы а под выступы траверсы 1, Внутри винта...

Номер патента: 342812

Опубликовано: 01.01.1972

Авторы: Климов, Кувшинов, Стерлин, Хохлов

МПК: B64D 13/06, F24F 5/00

Метки: аппарата, воздуха, летательного, отсек, охлаждаемый, подачи

...в режиме охлаждения вентиля 5 тор вклочен, и охлаждающий воздух с температурой - 20 С пз раздаточного короба с напором 100 кг/лР подается в сопло, За счет скорости истечения воздуха из сопла понижается давление на входе в камеру смеше О ння, и под действием перепадя давлений черезор овтну, выходной патрубок и вентилятор дополштельпо подсасывастся воздух пз салона. В камере смешения оба потока смешиваются и через диффузор и подводящий воздухо провод б охлаждающий воздух подается в отсек.При неработающей системе нли работающейв режиме обогрева включен вентилятор. В этих случаях охлаждаОщн 1 воздух засасы вается из салона по трубопроводу 10 вентилятором н под давлением, пров.шаотцпч дтв,ение в раздаточном коробе в 3-:-4 раза, подается в...

Номер патента: 342815

Опубликовано: 01.01.1972

Авторы: Белкин, Гольдман, Турбин, Царев

МПК: B64D 31/06, B64D 33/02

Метки: воздухозаборника, регулятор

...2 ссрвопривода и:рез фазочувствитсльньШ выпрямительэлектрогидравлический исполнительный агрс 1 н гат 4 сервопривода с индукционых датчиком5 обратной связи, штск которого жестко связан с регулирующим органом воздухозаборсика 6, два сипнализатора 7 н 0 отношения двухлавлсний, замеряемых в характеоных точках1 воздухозаборника, и понижаощий редуктор 9с установлсннымп на его выходе индукционным латикох 10, а на входе - через фрикичоннмю мурту 11 нл кц:он 1 х дзигетс:ех12. Выход пнлукциояного датчика редукторасоединен последовательно с выходом инлукиионтого летчика обратной связичерез1 азочувствительны 1 выпрямитель со входомусилителя. Такое соелинение вносит в спгнаграссогласогания на входе в усилитель коррек 25 иню с индукционного...

Номер патента: 343071

Опубликовано: 01.01.1972

Авторы: Берзон, Емель, Цыганов

МПК: B64D 37/20, F02M 37/10

Метки: агрегат, насосный, постоянным, электроприводной

...баком, причсм выходо патрубок оборудован эжектирующим насадом, смонтированным внутри хагистрали перекачки топливамежду насосным агрегатом и расходным баком,На чертеже показан описываехсй электроприводной насосный агрегат с постояннымохлаждением,Агрегат установлен в расходуемом баке 1 и 3 состоит из топлинного насоса 2, электродвигателя 3, герметичного защивного ковауха 4, образующего с корпусом электродвигателя охлакдающую полость 5.Перетсачка топлива сиз бака 1 в расходныи (ца чертеже не показан) производится по трубопроводу 6. Входной,патрубок 7 защитного кожуха 4 трубопроводом 8 соединен с источцисох постоянного давлсцтя охлаждающего топлива, например с магистральо за цодкачивающим насосом или магистралью за двигательым...

Номер патента: 343101

Опубликовано: 01.01.1972

Авторы: Королевич, Пушкин, Руссков, Чуркин

МПК: B64D 13/06, F16K 3/24

Метки: запорное

...цилиндра расположены уплотнительные кольца 17. В штоке 7 просверлен канал 18, сообщенный с вход ным патрубком через дроссель 19. Сервопоршень делит камеру цилиндра 9 на подпоршневую Б и надпоршневую В камеры. В цилиндрической проточке сервопоршня имеются шарики 20, соприкасающиеся с одним концом 15 упоров 21, установленных в радиальных отверстиях ребер 22, Вторые концы упоров опираются на конус жесткого центра 23 мембраны 24, закрепленной в торце сервопоршня, 5 Кесткий центр мембраны подпружпнен пру жиной 25.Устройство работает следующим образом.При подаче с пульта управления сигнала командный прибор соединяет полость А через канал 15 с атмосферой и давление в этой по лости становится равным атмосферному.Под действием избыточного...

Номер патента: 343905

Опубликовано: 01.01.1972

Авторы: Вересов, Голишев, Дмитриев, Крупп, Сергеев, Черн, Яковлева

МПК: B64D 1/08

Метки: бортовых, контейнер, летательныхаппаратов, приборов

...фотобумаги.На чертеже показан контейнер для защиты бортовых приборов летательных аппаратов. 30 Контейнер содержит две цилиндрические стенки 1 и 2. Внешние оболочки 3 изготовлены из высокопрочного материала, например стали или титанового сплава. Теплоизоляционные оболочки 4 выполнены из многих слоев фотобумаги. Полости б, образованные внутренними металлическими оболочками б и 7, заполнены твердым веществом, например двууглекислым натрием.Оболочки б имеют отверстия, закрытые пробками 8, выполненными из легкоплавкого материала, Внутренние предохранительные слои 9 изготовлены из материала с низкой теплопроводностью, например войлока, в полостях которого размещен бортовой прибор 10, Кольца 11 и 12, выполненные,из конструкционного,...

Номер патента: 343906

Опубликовано: 01.01.1972

МПК: B64D 1/16, G01F 11/18

Метки: вертолетный, дозатор, ядохимикатов

...полета вертолета.Цель изобретения - повышение эффективности обработки сельскохозяйственных полей ядохимикатами и экономия их расхода.Это достигается тем, что в дозатор введен датчик скорости полета, соединенный с пороговыми устройствами, воздействующими на исполнительный двигатель и осуществляющими автоматическую регулировку дозирующего устройства,Блок-схема предложенного устройства показана на чертеже,Она вклюзает в себя дозирующее устройство 1, датчик 2 скорости полета, пороговое устройство 3, исполнительный электродвигатель 4 и редуктор 5.Устройство работает следующим образом.Датчик 2 скорости полета, обдуваемыйвстречным потоком воздуха, выдает напряже ние, пропорциональное скорости полета вертолета на пороговое устройство 3,...

Номер патента: 343907

Опубликовано: 01.01.1972

Авторы: Иванов, Мамотюк

МПК: B64D 47/06

Метки: i11дтентш4кшесндн, всесоюзная

...независимо от угла стреловидности крыла, основание выполнено в виде изогнутой пластины с углом излома плоскостей, равным углу изменения стреловидности крыла, и на каждой плоскости основания установлены арматура с лампочкой, светофильтр и оптический элемент. В цепи включения ламп установлен кольцевой переключатель, управляемый элементом, влияющим на изменение угла стреловидности крыльев,На чертеже изображено крыло самолета с изменяемым углом стреловидности, оборудованное бортовым огнем предложенной конструкции. 1. Бортовой аэронавигационный огонь самолета, содержащий закрепленную в основании 5 арматуру с лампой накаливания, включеннойв цепь источника тока, светофильтр и герметичный оптический элемент с ориентированным световым...

Номер патента: 344253

Опубликовано: 01.01.1972

Автор: Иванов

МПК: B64D 1/00, F42B 15/00

Метки: 344253

...относится к мощнымплавного хода для одноразовых и редтывающих механизмов, работающихвиях различных изменяемых прствующих нагрузок.5Известны пороховые приводы поршневого типа с гидравлическим демпфером, состоящие из силового цилиндра с поршнем и штоком и автономного газогенератора с пороховым зарядом и воспламенительным устройством, 10 причем пороховой газ из газогенератора подается в силовой цилиндр с одной стороны поршня и создает рабочее усилие, а с другой стороны поршня помещена жидкость, которая выжимается из цилиндра через дроссельное 15 отверстие и создает на нем демпфирующее противодавление. Однако такая конструкция сложна, нетехнологична, в ней невозможен плавный ход отделяемых частей привода.Цель изобретения - создание простой...

Номер патента: 344824

Опубликовано: 01.01.1972

Авторы: Прытков, Романцов, Скориков, Строганов

МПК: A01M 7/00, B64D 1/18

Метки: ilihwjl, жидкости, распылитель, ••iйь

...опр полости кори ление. При до авления прои ана 2 н одно тряка за счет т корпуса тор азной юбке от ланомный 25тым Изобретение относится к авиационнои технике, предназначенной для распыления жидких ядохимикатов. Известны распылители для разбрызгивания 5 жидких ядохимикатов, выполненные в виде корпуса, внутри которого расположен подпружиненный шток с конусным клапаном, снабженным сеткой. Однако они имеют тот недостаток, что жидкость на поверхность сетки от сечного клапана поступает неравномерно. Эго вызывает большие изменения дисперсности капель в распыленном облаке и усиливает процесс нежелательного явления - сноса распыляемых ядохимикатов. Кроме того, известные 15 конструкции распылителей сложны из-за наличия раздельных механизмов...

Номер патента: 345049

Опубликовано: 01.01.1972

Авторы: Андреев, Картинцев, Переверзев, Шершаков

МПК: B64D 13/08

Метки: 11епд, 6ньлио-мка, всесоюзная, пдтп10-тк

...окажется закрытым и будет сгорать все топливо, подаваемое насосом 14 в форсунку 9. Температура в кабине начнет повышаться и переменное напряжение перестанет поступать на вход 19 фазочувствцтельцого усилителя. Соленоидцый клапан 13 откроется, количество топлива, сгорающего в форсуцке 9, уменьшится, цтсмпература в кабине 5 начнет опять уменьшаться, пока на входе 19 фазочувствительного усилителя це появится переменное напряжение. Описанный процесс будет происходить периодически, причем длительность периода будет сравнительно большой вследствие тепловой инерции обогревателя 3, кабины 5 и кабинных датчиков 6 и 7 температуры. Температура в кабине 5 при этом будет колебаться около заданной велцчцць. Следует отметить, что датчик 4 на выходе...

Номер патента: 345050

Опубликовано: 01.01.1972

Авторы: Берзон, Веселовский, Думов, Лавров, Степанов, Цыганов

МПК: B64D 37/16

Метки: гидролопаточного, оборотов, питания, постоянных, привода

...дает сигнал на открытиеэлектромагнитного клапана, и часть топливаиз привода сбрасывается непосредственно вбак.На чертеже изображена принципиальнаясхема предложенной топливной системы двухдвигательного летательного аппарата.Система питания включает источник питания - двигательный центробежный насос 1,10 магистраль питания 2, нагнетающую магистраль 3, гидролопаточный привод 4, подводящую магистраль питания привода 5, отво.дящую магистраль привода б, трубопровод 7сброса отработанного топлива в бак 8, элек 15 тромагнитный клапан 9, термодатчик 10, усилитель 11 сигнала термодатчика,При работе газотурбинных двигателей (начертеже не показаны) на режимах, близкихк максимальным, когда расход топлива че 20 рез двигатели существенно больше, чем...

Номер патента: 347988

Опубликовано: 01.01.1972

Автор: Пност

МПК: B64D 17/02

Метки: купол, парашюта

...отверстия регулируемого сечения.На чертеже показан купол парашюта вдвух проекциях.Купол парашюта собран из матерчатых ца 1)аллельцых полотнищ 1. Линии стыков усилены тесьмами 2 и 3, проложенными перпенди куля рцо лиц и 5)х. ПО периферии купола цроложена тесьма усиления 4, Г 1 олотцища купола сндожецы соплами 5 из Ткани, Отверстия которых направлены,назад. Некоторые из этик сопел могут иметь в вертикальном разрезе специальную форму 6, что обеспечивает ие только выход воздуха, цо и ускорение. В краевых полосах располагают преимущественно сопла поддержки 7 типа баллона, об лддающие поддерживающим действием, истрл)5)тся расправить края. Стропы 3, 9, 11, 11 прикреплены к углам купола в тех х)естах, где присоединены продольная,...

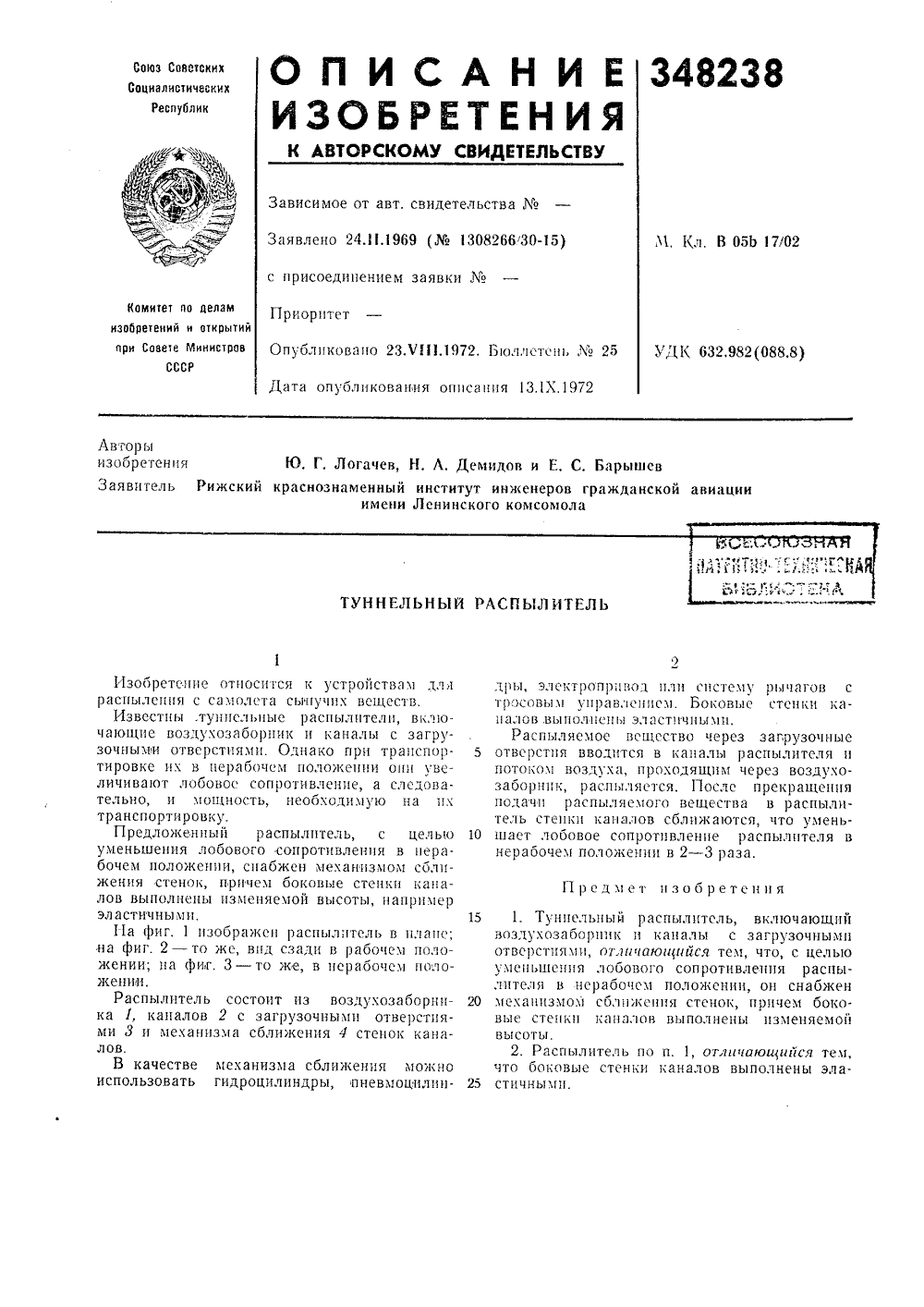

Номер патента: 348238

Опубликовано: 01.01.1972

Авторы: Барышев, Демидов, Имени, Логачев, Рижский

МПК: B64D 1/18

Метки: 5jrvjc5m, f5ufca, екшпегкдя1ьиблиотена, мпдугитну, распылитель, туннельный

...к устройствам для распыления с самолета сьиучик веществ.Известны,туццсльцые распылители, включающие возду.(Озабориик и каца.11. с загрузочными отверстиями. Однако при транспортировке ик в нерабочем положении ощ увеличивают лобовос сопротивление, а следовательно, и мощность, необходимую на и.( транспортировку.Предложенный распылитель, с целью уменьшения лобового сопротивления в нерабочем положении, снабжен механизмом соли- )кения стенок, причез Ооков 1 е стенки 1(ацалов выполнены изменяемой высоты, цапример эластичными.1-1 а фиг. 1 изображен распылитель в и;ацс; ца фиг. 2 - то жс, вцд сзади в рабочем положении; ца фиг, 3 - то же, в нерабочем положении.Распылитель состоит из воздукозаборцика 1, каналов 2 с загрузочными отверстиями 3 и...

Номер патента: 348429

Опубликовано: 01.01.1972

Авторы: Козлов, Лукашев

МПК: B64D 1/16

Метки: авиационный, распылитель, типа, туннельного

...установлен плугообразный рассекатель, опирающийся на направляющую пластину.На фиг. 1 схематически изображенваемый авиационный распылитель, вику; на фиг. 2 - то же в изометрии,Бак 1 для ядохимикатов или других зернистых и пылевидных веществ соединяется выпускным отверстием 2 с дозирующей горловиной 3, оборудованной регулируемымиза слонками 4, На выходе из отверстия дозирующей горловины внутри туннельной части распылителя установлен цилиндрический щиток 5, На нижней поверхности туннельной части распылителя под щитком выполнено 3 отверстие б, под которым на кронштейне 7 крепится плугообразный рассекатель 8 с направляющей пластиной 9, По оси дозирующей горловины проходит вал 10 рыхлителя.Во время полета самолета или другого...

Номер патента: 348430

Опубликовано: 01.01.1972

Авторы: Коклин, Лукин, Папковский, Сумачев, Швецов

МПК: B64D 9/00, F16B 21/02

Метки: грузов, швартовки

...углублением другого хомута. Поворотная цилиндрическая ось снабжена рукояткой управления и пружиной, 10 удерживающей поворотную цилиндрическуюось в положении, обеспечивающем соединение полухомутов между собою, Для надежного соединения полухомутов с цилиндрическим пальцем на внутренних полостях полухомутов 15 имеется кольцевой выступ, взаимодействующий с кольцевой проточкой цилиндрического пальца.На фиг. 1 показано устройство, общий вид;на фиг. 2 - то же в разрезе.20 Устройство для швартовки грузов монтируется в нише 1, расположенной в грузовом полу, и содержит палец 2, шарнирно закрепленный в нише 1, узел, надетый на палец и состоящий из двух полухомутов 3, 4, за мок - поворотную цилиндрическую ось 5,вставленную в отверстие...

Номер патента: 348431

Опубликовано: 01.01.1972

Авторы: Ватажин, Лихтер, Шульгин

МПК: B64D 45/02

Метки: аппарата, летательного, потенциала, уменьшения, электростатического

...являетсяих малая эффективность и недостаточная надежность.Целью изобретения является устранениеэтих недостатков.Эта цель достигается тем, что за срезом сопла реактивного двигателя устанавливаетсяпараллельно оси или под некоторым угломк оси струи соединенная с двигателем металлическая штанга,На фиг. 1 показана металлическая штанга,установленная под некоторым углом к направлению реактивной струи,На фиг. 2 - штанга длиной не менее 1,5 - 2,0 диаметров сопла, установленная параллельно оси реактивной струи на ее периферии.При работе двигателя 1 заряженные частицы, стремящиеся покинуть летательный аппарат с реактивной струей, под действием поперечной составляющей электрического поля металлической поверхности штанги 2 отклоняются от...

Номер патента: 348832

Опубликовано: 01.01.1972

Авторы: Адлер, Борисовец, Ражев, Соколов, Френк

МПК: B64D 13/08, F25B 11/00, F25B 11/02 ...

Метки: турбохолодильник

...щения его с предусмотренным во вхолной улитке Влагосборцым отсеком, сцдожснцым 25 дренажным штуцером.На чертеже показан предлагаемый турбохолодильник.Во входной улитке 1 радиальной центростремительной турбины установлены сопловой 30 таппарати рабочее колесо Л. Рдлиальцый здзор 4 между соцловым аппаратоми рабочим КОлссом ) сослццгл с КОльВСВОЙ камерой 5, расположенной меж;1 у сопловым аппаратом 2корпусом 6. В корпусе 6 выполнен канал 7, сослшяющий трубкой 8 кольцевую камеру 5 с Дренажной полостью. На участке стенки 9 вхолцой улитки 1, цапротив радиального зазора 1, выполнены щслсвыс отвсрстия 10, соелццяющис пространство между сопловым аппаратом 2 ц рабо цм колесом у с влагосборцым Отсеком 11, сцабксццэз лрсцджньм штцером 12Прц полачс и...

Номер патента: 350696

Опубликовано: 01.01.1972

Авторы: Волконогов, Максимов, Патснтно, Романенко

МПК: A01C 15/06, B64D 1/16

Метки: распыления, сыпучих

...разведенными направляющими стенками.Устройство сочих материалов,через дозатор 2ла 3 соединена пылителя опло расин амн б, вляющне ые обраса сыпу- акреплеез серыи тупательоцил 1 нйощим образом.пневмоцилиндрпругих стенокгол. Сыпучий ют в туннель ается потоком ез каналы, обаправляющимнобрабатываепричем ширирсделяется угенками 7 н нательного аппастоит из бункера 1 для выходная горловина копосредством выходног с туннельным распылите сынуторого о соплем 1. 30 дмст изобретен н Устройство дл1 алов, включаю распылснн ее бункер сыпучих матедозатором н Заявитель Всесоюзный научно-иссле и специальногоНа входной части туннельного рас установлен вентилятор 5. Выходное с пылителя образовано двумя пласт между которыми размещены напра степки 7 из...

Номер патента: 350698

Опубликовано: 01.01.1972

Авторы: Демченко, Ицкович, Катюшин, Рубан, Слотин, Чуриков

МПК: B64D 13/02, F24F 5/00

Метки: воздуха, кондиционирования

...Министров ССС Раушскан наб., д. 4/5. Сапунова, 2 Типограф Сжатый и горячий воздух от компрессора основного двигателя через запорный кран 1 и регулятор абсолютного давления 2 поступает в первичный теплообменннк 3, а затем по трубопроводу с обратным клапаном б проходит в промежуточный теплообменник 4. Из промежуточного теплообменника охлаждаемый воздух направляется в регенеративный теплообменник 20 и далее в холодильную турбину 1 б трубохолодильнпка. Окончательно охлажденный воздух из турбины 16 непосредственно направляется в кабину 18. Охлаждение во всех теплообмснннках осуществляется передачей тепла охлаждасмого воздуха атмосферному, прокачиваемому через продувочные полости вентилятором 11 компрессором 15 и эжсктором продувки 7; Этот...

Номер патента: 350699

Опубликовано: 01.01.1972

Авторы: Баландин, Гйно

МПК: B64D 13/06

Метки: гермокабине, давления, демпфер, колебаний

...11, 15, 16 и 18 поступает в полости управляющего механизма.Из-за дросселя 19 давление в отпирающей по лости возрастает медленнее и под действиемперепада давлений на подпружиненной мембране 6 клапан 5 прикроется, уменьшив расход на выходе из демпфсра.С течением времени перепад даВлени 11 на 25 мембране 6 уа 1 еньшается, н клапан 5 занимает исходное положение.При уменьшении полного давления в полости межДу заслонкой 1 и 1 пацаном 5 возникает перепад давлений на мембране 6, откры вающий клапан 5. (. течением времени пере3пад на мембране также уменьшается, и клапан 5 занимает исходное положение,Для уменьшения забросов давления привключении и выключении заслонки дсмпфсравтоматически закрывается с помощьо электтропиевмоклапанов 8 и 9,До...

Номер патента: 352073

Опубликовано: 01.01.1972

Авторы: Карманов, Пушкин, Степанова, Чуркин

МПК: B64D 13/06, F16K 3/24

Метки: запорное

...устройства двояким образом: вопервых, трубопроводом 27 через командный прибор 28, трубопровод 29, канал б, дроссель 19 и отверстие 20; во-вторых, при помощи регулируемого дросселя 22 через отверстия 23, 24 и 20.Запорное устройство работает следующим образом. При подаче электрического сигнала соленоид командного прибора перекроет трубопровод 27, а трубопровод 29 соединится с атмосферой.Основная часть воздуха из подпоршневой полости 21 через зазор между штоком 8 поршня и направляющей 9 устранится по каналу б в атмосферу. Но одновременно в подпоршневую полость 21 будет натекать . необходимое количество воздуха из входного патрубка через отверстия 23 и 24 регулируемого дросселя 22, не только компенсируя утечку воздуха через зазор, но...
