B64D — Оборудование летательных аппаратов; летные костюмы; парашюты; монтаж и размещение силовых установок и систем передачи энергии от двигателя

Номер патента: 438237

Опубликовано: 10.02.2006

Авторы: Вул, Зарецкий, Левинтан, Логвинюк, Малышев, Надей, Синицын, Стариков, Сысоев, Тверецкий, Фомин

МПК: B64D 37/32

Метки: аппарата, баков, газом, летательного, наддува, нейтральным, топливных

Система наддува топливных баков летательного аппарата нейтральным газом, содержащая источник нейтрального газа, соединенный с топливным баком расходной магистралью, на которой установлены регулятор давления, соединенный с топливным баком, эжектор, рабочее сопло которого соединено с расходной магистралью, а камера смешения - с заборником атмосферного воздуха, обратный и предохранительный клапаны, отличающаяся тем, что, с целью повышения надежности работы и экономичности системы, на расходной магистрали установлен запорный клапан, управляемый через коммутирующее устройство сигнализатором давления в баке, трубопровод подачи атмосферного воздуха снабжен заслонкой, управляемой датчиком...

Номер патента: 249946

Опубликовано: 10.02.2006

Авторы: Антипенко, Обухов, Черненко

МПК: B64D 13/08

Метки: аппарата, летательного, отсеков, охлаждения

Система охлаждения отсеков летательного аппарата, содержащая заключенный в туннеле воздухозаборника воздухо-воздушный радиатор с впрыском воды в охлаждающий забортный воздух, компрессор, турбину на линии подачи воздуха в отсек, распределительный коллектор подачи воздуха в продольные каналы кольцевого зазора между оболочкой отсека и наружной обшивкой летательного аппарата, а также трубопровод для выпуска из отсека отработанного воздуха, отличающаяся тем, что, с целью снижения затраты энергии при охлаждении отсека летательного аппарата, полость всасывающего патрубка компрессора сообщена с выходным каналом туннеля через теплообменник, охлаждающий забортный воздух отработанным воздухом из...

Номер патента: 251280

Опубликовано: 10.02.2006

Авторы: Варламова, Взоров, Виленский, Карасик, Крицын, Сидельников

МПК: B64D 13/04

Метки: аппарата, воздуха, гермокабине, давления, летательного, регулятор

Регулятор давления воздуха в гермокабине летательного аппарата, содержащий исполнительный клапан, связанный с узлами абсолютного и избыточного давлений, отличающийся тем, что, с целью автоматизации перехода на различные режимы регулирования и увеличения надежности работы, в нем установлены регулируемый ограничитель абсолютного давления, связанный с ним переключатель, соединяющий исполнительный клапан с узлами избыточного и абсолютного давлений, и в магистрали, соединяющей исполнительный клапан с переключателем, обратный клапан.

Номер патента: 251316

Опубликовано: 10.02.2006

Авторы: Взоров, Вишняков, Крицын, Переплетчиков

МПК: B64D 13/04, F16K 17/04

Метки: аппаратов, герметических, давления, исполнительный, кабинах, клапан, летательных, систем

Исполнительный клапан для систем регулирования давления в герметических кабинах летательных аппаратов, состоящий из корпуса с крышкой, снабженных опорными дисками, и подпружиненного запорного органа с эластичными мембранами, отличающийся тем, что, с целью повышения работоспособности клапана, в нем командная полость образована поверхностями дна запорного органа, опорного диска крышки и эластичной мембраны, закрепленной по периферии как указанного запорного органа, так и опорного диска крышки клапана, при этом в названном диске выполнен канал, подводящий в командную полость давление от командного прибора.

Номер патента: 251381

Опубликовано: 10.02.2006

Авторы: Воронин, Захаров, Зверева, Зотов, Кузнецов, Митрохин, Муравьев

МПК: B64D 13/08

Метки: аппаратуры, охлаждения

Система охлаждения аппаратуры, например электронной, на летательных аппаратах, содержащая замкнутый контур, заполненный охлаждающей жидкостью, и последовательно включенные в указанный контур ресивер, насос и воздушно-жидкостный радиатор, соединенный воздухопроводом с компрессором двигателя летательного аппарата, отличающаяся тем, что, с целью повышения эффективности и надежности работы системы, в ней воздушно-жидкостный радиатор снабжен форсункой, соединенной трубопроводом с емкостью, заполненной хладагентом, например этиловым спиртом, причем в указанном трубопроводе смонтирован соленоидный клапан, управляемый посредством термореле, установленного на входе в блоки электронной аппаратуры....

Номер патента: 251383

Опубликовано: 10.02.2006

Авторы: Белолипецкий, Воронин, Другов, Егоров, Климов, Колесниченко, Кошиков, Пупочкин, Скороходов

МПК: B64D 37/32

Метки: баков, выработки, газа, заполнения, нейтрального, процессе, самолетов, топлива, топливных

Система получения нейтрального газа для заполнения топливных баков самолетов в процессе выработки топлива, содержащая камеру для сжигания топлива, теплообменники и адсорберы для осушки полученного газа, отличающаяся тем, что, с целью достижения высокой степени осушки и снижения веса, установленные в ней теплообменники последовательно соединены с расположенным между ними инерционным влагоотделителем, причем камера заключена в кожух для охлаждения ее забортным воздухом, а теплообменники, предназначенные для осушки газа за счет охлаждения его забортным воздухом, и влагоотделитель снабжены влагосборниками в виде поддонов, соединенных обогревающими трубопроводами с внутренней полостью кожуха....

Номер патента: 252028

Опубликовано: 10.02.2006

Авторы: Взоров, Вишняков, Воронин, Крицын, Переплетчиков

МПК: B64D 13/04

Метки: автономных, аппаратов, герметических, давления, кабинах, летательных

Система автоматического регулирования давления в автономных герметических кабинах летательных аппаратов, имеющих не менее двух автономных герметических кабин, включающая дублирующие работу друг друга регуляторы давления каждой кабины, исполнительные клапаны, сигнализаторы давления и срабатывающие от них переключающие устройства, отличающаяся тем, что, с целью повышения надежности работы системы, командные полости упомянутых регуляторов сообщены между собой таким образом, что надмембранные полости "повторителей" исполнительных клапанов каждой герметической кабины через нормально-закрытые каналы упомянутых перекрывающих устройств подключены к командной полости регулятора,...

Номер патента: 252029

Опубликовано: 10.02.2006

Авторы: Взоров, Крицын, Переплетчиков, Сидельников

МПК: B64D 13/04

Метки: абсолютного, аппаратов, герметических, давления, кабин, летательных, ограничитель

Ограничитель абсолютного давления для герметических кабин летательных аппаратов, состоящий из корпуса, в полости которого установлен сильфон и переключающее устройство, снабженное нормально открытым клапаном, отличающийся тем, что, с целью повышения надежности и точности работы ограничителя, в нем переключающее устройство выполнено в виде двух жестко связанных как между собой, так и с сильфоном устройства мембран с равновеликими эффективными площадями, разделяющими полость ограничителя на три камеры: надмембранную, соединенную с подмембранной камерой, и межмембранную камеру, при этом нормально открытый клапан ограничителя установлен в межмембранной камере, а в канале, сообщающем...

Номер патента: 441782

Опубликовано: 10.02.2006

Авторы: Волков, Воронин, Евсеев

МПК: B64D 13/04

Метки: исполнительным, механизмом, параметра, рабочей, регулятора, среды

1. Устройство для управления исполнительным механизмом регулятора параметра рабочей среды, содержащее подключенные к общему трубопроводу линии дренажа и наддува пропорционального пневмопривода исполнительного механизма и установленные на каждой из них соленоидные клапаны, связанные через трехпозиционное реле с датчиком регулируемого параметра, отличающееся тем, что, с целью повышения надежности в работе, линии дренажа и наддува подключены через дроссели к участку трубопровода, расположенному между промежуточной емкостью, смонтированной со стороны пневмопривода, и отделенной дросселем тупиковой емкостью.2. Устройство по п.1, отличающееся тем, что тупиковая емкость и указанный...

Номер патента: 318278

Опубликовано: 10.02.2006

Авторы: Башаров, Гальперин, Попов, Сысоев, Уткин, Шамшин

МПК: B64D 13/06, F24F 3/14

Метки: влагоотделителей, коагулятор

Коагулятор для влагоотделителей, содержащий перфорированный каркас с укрепленной на нем сеткой, например лавсановой, отличающийся тем, что, с целью регулирования натяжения сетки, в месте сгиба каркаса установлен обтекатель с регулирующим устройством, например винтовым, при этом в каркасе выполнены профилированные пазы с размещенными в них кольцами, обтянутыми сеткой.

Номер патента: 318515

Опубликовано: 10.02.2006

Авторы: Абросимов, Воронин, Зазнобин, Лебедев, Усков

МПК: B64D 13/04

Метки: аппарата, воздуха, гермокабине, давления, летательного

Система регулирования давления воздуха в гермокабине летательного аппарата по авт. св. № 229966, отличающаяся тем, что, с целью повышения точности регулирования давления, датчик абсолютного давления в гермокабине и выход первого устройства сравнения подсоединены ко входам второго устройства сравнения через н.з. контакты реле, соединенного с сигнализатором выпуска шасси летательного аппарата, а через н.р. контакты реле ко входам второго устройства сравнения подключены датчик разности давления в гермокабине и атмосферного давления и задатчик разности этих давлений, связанный с сигнализатором расхода воздуха линии наддува гермокабины.

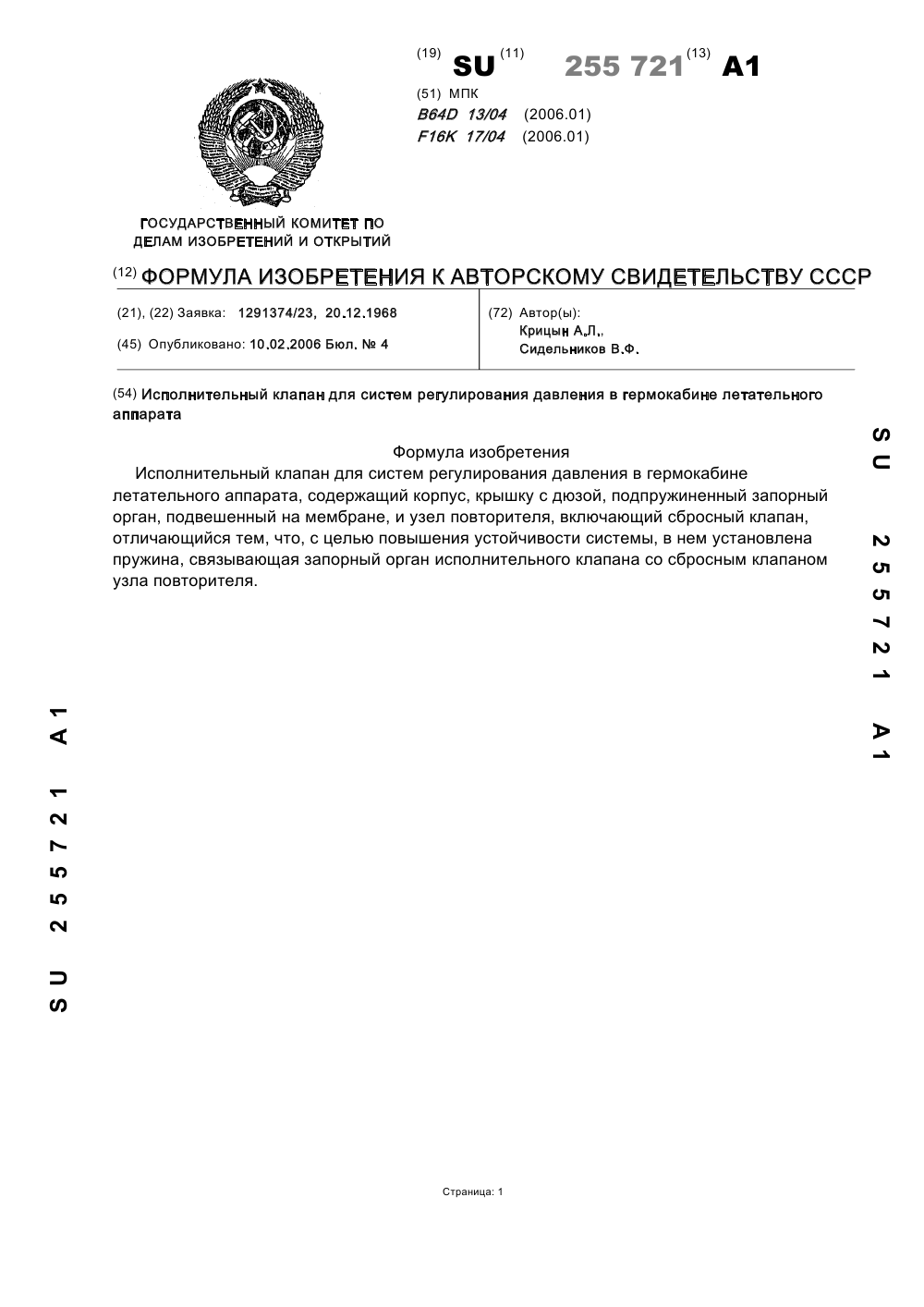

Номер патента: 255721

Опубликовано: 10.02.2006

Авторы: Крицын, Сидельников

МПК: B64D 13/04, F16K 17/04

Метки: аппарата, гермокабине, давления, исполнительный, клапан, летательного, систем

Исполнительный клапан для систем регулирования давления в гермокабине летательного аппарата, содержащий корпус, крышку с дюзой, подпружиненный запорный орган, подвешенный на мембране, и узел повторителя, включающий сбросный клапан, отличающийся тем, что, с целью повышения устойчивости системы, в нем установлена пружина, связывающая запорный орган исполнительного клапана со сбросным клапаном узла повторителя.

Номер патента: 322935

Опубликовано: 20.02.2006

Авторы: Кузнецов, Митрохин, Некрасов, Петров

МПК: B64D 13/00

Метки: авиационного, загрузочное, турбохолодильника

Загрузочное устройство авиационного турбохолодильника, содержащее магистраль подачи сжатого воздуха к расширительной турбине, установленной на одном валу с тормозным вентилятором, включенным в замкнутый контур рабочего тела, охлаждаемого в смонтированном на наружной обшивке самолета поверхностном теплообменнике, отличающееся тем, что, с целью повышения надежности работы на земле и малой высоте, указанный контур через регулятор давления подключен к магистрали подачи сжатого воздуха перед турбиной и соединен с атмосферой при помощи оборудованных запорными органами трубопроводов перед и за поверхностным теплообменником.

Номер патента: 388665

Опубликовано: 20.02.2006

Авторы: Барский, Виноградов, Головин, Завьялов, Лебедев

МПК: B64D 13/04, G05D 16/06

Метки: аппаратов, герметических, давления, изменения, кабинах, летательных, ограничения, скорости

Устройство для ограничения скорости изменения давления в герметических кабинах летательных аппаратов, содержащее исполнительный клапан, повторители командного сигнала, датчик скорости изменения давления в кабине и элементы сравнения, отличающееся тем, что, с целью обеспечения комфортных условий в гермокабине, в нем управляющие элементы сравнения порознь соединены с датчиком скорости изменения давления и кабиной, причем сопла одного из элементов сравнения порознь соединены с линией командного сигнала и выходом повторителя командного сигнала с отрицательным сдвигом, сопла другого элемента сравнения - с сопловой камерой первого элемента сравнения и выходом повторителя командного сигнала с...

Номер патента: 448696

Опубликовано: 20.02.2006

Авторы: Калишин, Келлер, Кузнецов, Некрасов

МПК: B64D 13/06

Метки: воздуха, кондиционирования, самолете

Система кондиционирования воздуха на самолете, содержащая последовательно установленные на магистрали подачи воздуха из компрессора двигателя в охлаждаемый отсек воздухо-воздушный и топливо-воздушный радиаторы, двухканальный смеситель холодного и горячего воздуха и турбохолодильник, а также теплообменник, установленный на параллельной указанной магистрали рециркуляционной линии отработанного в отсеке воздуха, отличающаяся тем, что, с целью повышения надежности работы на высотных режимах полета, на входе в рециркуляционную линию перед указанным теплообменником воздушно-испарительного типа установлен эжектор, сопло которого через управляемую посредством датчика высоты заслонку соединено с...

Номер патента: 326899

Опубликовано: 20.02.2006

Авторы: Быков, Золотухин, Ицкович, Каулин, Курсаков, Проневич, Смирнов, Улановский

МПК: B64D 13/08, F28D 9/00

Метки: теплообменник

Теплообменник, например, для летательных аппаратов, содержащий корпус с входным и выходным патрубками и каналом для прохода охлаждаемой (нагреваемой) среды, выполненный с поворотами под углом к продольной оси теплообменника, в котором размещены противоточные жидкостные и воздушные панели, образованные пластинами с внутренними гофрами и разделенные между собой буферными полостями с теплопроводящими перегородками, отличающийся тем, что, с целью повышения эффективности теплообмена, в нем перпендикулярно к гофрам в месте поворота канала установлены перфорированные перегородки.

Номер патента: 389686

Опубликовано: 20.02.2006

Авторы: Антонова, Дубровин, Ицкович, Климов

МПК: B64D 13/06, F24F 13/02

Метки: воздуха, двигателя, компрессора, многоступенчатого, отбора, самолета

Система отбора воздуха от многоступенчатого компрессора двигателя самолета, содержащая магистрали отбора воздуха от каскада высокого давления и промежуточной ступени компрессора, а также трубопровод, соединяющий указанные магистрали через регулятор расхода воздуха с системой кондиционирования самолета, отличающаяся тем, что, с целью повышения экономичности и эксплуатационной надежности системы, в ней в магистралях отбора воздуха от каскада высокого давления и промежуточной ступени компрессора установлены регуляторы избыточного давления, подсоединенные к системе кондиционирования за регулятором расхода воздуха, а к общему трубопроводу системы через обратный клапан подсоединена магистраль...

Номер патента: 265724

Опубликовано: 20.02.2006

Авторы: Коньков, Перфильев, Повицкий, Федосеев

МПК: B64D 13/04, G05D 16/06

Метки: давления, изменения, ограничения, скорости

Устройство для ограничения скорости изменения давления в герметической кабине летательного аппарата, содержащее пневмоемкость, регулируемый дроссель и выходной пневмоповторитель, отличающееся тем, что, с целью повышения надежности работы устройства, в нем установлен входной пневмоповторитель, подмембранная полость которого соединена через дроссель с подмембранной полостью выходного пневмоповторителя, при этом надмембранная полость каждого из пневмоповторителей соединена соответственно с подмембранной полостью другого пневмоповторителя.

Номер патента: 266128

Опубликовано: 20.02.2006

Авторы: Брагин, Евдокимов, Кузьмин, Сорокин

МПК: B64D 13/06, B64G 1/46

Метки: газа, обеспечения, циркуляции

Устройство для обеспечения циркуляции газа, например, в отсеке космического корабля, содержащее два осевых вентилятора с автономными приводами, расположенные соосно в общем патрубке, отличающееся тем, что, с целью повышения эксплуатационной надежности и уменьшения веса и габаритов устройства, в нем корпуса вентиляторов выполнены разных диаметров, причем корпус вентилятора меньшего диаметра соединен с патрубком посредством стенки с отверстиями, перекрытыми обратными клапанами.

Номер патента: 391803

Опубликовано: 20.02.2006

Авторы: Муравьев, Шаманин

МПК: B64D 13/08

Метки: аппарата, летательного, отсека, охлаждения, приборного

Система охлаждения приборного отсека летательного аппарата, содержащая теплообменник, включенный по горячему тракту в замкнутый контур циркуляции теплоносителя, а по холодному - в магистраль подачи воздуха из компрессора двигателя за последовательно установленными теплообменником предварительного охлаждения и вихревой трубой, отличающаяся тем, что, с целью повышения эффективности охлаждения на сверхзвуковом режиме полета, патрубок сброса из вихревой трубы горячего воздуха соединен с форсункой для распыления жидкого хладагента, установленной в продувочной полости теплообменника предварительного охлаждения.

Номер патента: 267226

Опубликовано: 20.02.2006

Авторы: Гуськов, Крицын, Сидельников

МПК: B64D 13/04, G05D 16/06

Метки: аппарата, воздуха, гермокабине, давления, исполнительных, клапанов, летательного, работы, расходу, регулятора, синхронизации

Способ синхронизации работы исполнительных клапанов регулятора давления по расходу воздуха в гермокабине летательного аппарата, заключающийся в сравнении сигналов датчиков расхода с сигналом эталонного датчика, обработке результатов сравнения с последующей выдачей управляющих сигналов на исполнительные клапаны, отличающийся тем, что, с целью повышения надежности и точности работы регулятора, в процессе синхронизации в качестве эталонного поочередно включают все датчики расхода по заданной программе.

Номер патента: 267228

Опубликовано: 20.02.2006

Авторы: Аксенов, Головин

МПК: B64D 13/04, G05D 16/06

Метки: воздуха, гермокабине, давления, пневматический, регулятор, самолета

Пневматический регулятор давления воздуха в гермокабине самолета, состоящий из блока задатчиков, соединенного через элемент сравнения, переключатель и регуляторы положительного и отрицательного перепада с апериодическим звеном типа дроссель - емкость, отличающийся тем, что, с целью стабилизации скорости изменения выходного давления, в нем установлены две пары последовательно соединенных ламинарных дросселей, междроссельные камеры которых соединены со входами дополнительно введенного элемента сравнения, выходом подключенного к апериодическому звену и охваченного цепью отрицательной обратной связи, выполненной в виде дросселя одной из пар, второй дроссель этой пары соединен с задатчиком...

Номер патента: 267229

Опубликовано: 20.02.2006

Авторы: Виноградов, Волков, Головин, Евсеев, Ксенофонтов

МПК: B64D 13/04, G05D 16/06

Метки: аппарата, газа, герметичном, давления, летательного, отсеке, регулятор

Регулятор давления газа в герметичном отсеке летательного аппарата, состоящий из командного прибора и связанного с ним выпускного клапана, отличающийся тем, что, с целью обеспечения работы в циркуляционном режиме, в нем установлен впускной клапан, соединенный с командным прибором и выпускным клапаном.

Номер патента: 453893

Опубликовано: 20.02.2006

Авторы: Баринов, Бондарь, Виноградов, Шашкин

МПК: B64D 13/04, G05D 16/20

Метки: аппаратов, давления, исполнительное, кабинах, летательных, системы

Исполнительное устройство системы регулирования давления в кабинах летательных аппаратов, содержащее корпус, к которому прикреплена эластичная мембрана для подвески запорного органа, содержащего разгрузочную мембрану, опорную пластину и электропневмопреобразователь, отличающееся тем, что, с целью повышения надежности работы устройства в условиях вибрационных нагрузок, в нем электропневмопреобразователь снабжен двумя шиберными заслонками, установленными на валу ротора последнего с возможностью вращения одна относительно другой.

Номер патента: 270692

Опубликовано: 20.02.2006

Авторы: Башаров, Николаев, Порохня, Савотин

МПК: B64D 13/02

Метки: воздуха, наддува

Устройство для наддува и очистки воздуха, включающее корпус с крышкой, рабочее колесо с приводом от электродвигателя, улитообразную кольцевую камеру, сообщенную через дроссельную заслонку с атмосферой посредством тангенциального патрубка, и химический фильтр-поглотитель, отличающееся тем, что, с целью повышения КПД и надежности, рабочее колесо выполнено в виде, по крайней мере, двухступенчатой крыльчатки, каждая из ступеней которой имеет покрывной диск с перфорацией на периферии, сообщающей рабочий канал колеса с кольцевой камерой, установленный с образованием в каждой ступени кольцевой аэрозолеулавливающей щели.

Номер патента: 195790

Опубликовано: 20.02.2006

Авторы: Взоров, Вишняков, Воронин, Всемирнов, Крицын, Переплетчиков, Самохин, Сидельников, Юдин

МПК: B64D 13/04

Метки: аппаратов, герметических, глушитель, давления, кабинах, летательных, систем, шума

Глушитель шума для систем регулирования давления в герметических кабинах летательных аппаратов, состоящий из корпуса, соединительных стоек и воздушной магистрали, отличающийся тем, что, с целью снижения шума воздуха, истекающего из проходного сечения исполнительного клапана системы, глушитель выполнен в виде двух связанных между собой стойками сферических панелей со звукопоглощающей средой, заполняющей промежуточное пространство между оболочками панелей, из которых внутренние оболочки перфорированы, при этом верхняя часть внутренней панели имеет отверстие, предназначенное для прохода воздуха из кабины к исполнительному клапану, а основание внешней панели расположено на заданной высоте...

Номер патента: 457398

Опубликовано: 20.02.2006

Авторы: Воронин, Зазнобин, Ловцова, Усков, Щербаков

МПК: B64D 13/06, G01M 19/00, G05D 23/19 ...

Метки: аппаратов, воздуха, гермокабинах, испытаний, летательных, регуляторов, стенд, температуры

Стенд для испытаний регуляторов температуры воздуха в гермокабинах летательных аппаратов, содержащий наружную и расположенную в ней внутреннюю камеры с входными и выходными трубопроводами с установленными в них дроссельными регулирующими устройствами, расположенный во внутренней камере датчик температуры, подключенный к регулятору температуры, один из входов которого соединен с задатчиком температуры воздуха в гермокабине, а выход - с исполнительным механизмом, и магистраль системы кондиционирования воздуха в гермокабине, отличающийся тем, что, с целью повышения точности и надежности работы стенда, в нем входной трубопровод внутренней камеры расположен коаксиально внутри входного...

Номер патента: 458181

Опубликовано: 20.02.2006

Авторы: Ефимов, Романов

МПК: B64D 13/04, F16K 17/04, G05D 16/06 ...

Метки: воздуха, герметических, давления, исполнительный, кабинах, клапан

Исполнительный клапан для регулирования давления воздуха в герметических кабинах, содержащий корпус, на котором подвешен запорный орган и установлен повторитель в виде подпружиненной управляющей мембраны, к жесткому центру которой прикреплена заслонка сопла, сообщающего атмосферу с полостью клапана, отличающийся тем, что, с целью уменьшения установившейся ошибки регулирования давления в кабине, в нем повторитель снабжен суммирующим элементом, выполненным в виде дополнительной мембраны, жесткий центр которой через стойку и заслонку скреплен с жестким центром управляющей мембраны и служит заслонкой сопла, сообщающего полость кабины с полостью клапана.

Номер патента: 198739

Опубликовано: 20.02.2006

Авторы: Взоров, Виленский, Вишняков, Воронин, Крицын, Федосеев

МПК: B64D 13/04, G01L 7/06

Метки: аппаратов, герметических, давления, кабинах, летательных, прибор, работы, системы

Прибор для контроля работы системы регулирования давления в герметических кабинах летательных аппаратов, содержащий корпус, в котором смонтированы чувствительные элементы, шкалу, выполненную в виде графика заданного закона регулирования давления, и электросветовую сигнализацию, отличающийся тем, что, с целью повышения точности прибора, он снабжен визирными линейками, пересекающимися на поле шкалы прибора под углом 90°, при этом указанные линейки соединены с чувствительными элементами через передаточно-множительные механизмы с усилителями.

Номер патента: 400156

Опубликовано: 20.02.2006

Авторы: Демченко, Катюшин, Садецкий, Слотин, Чуриков

МПК: B64D 13/00

Метки: загрузочное, турбохолодильника

Загрузочное устройство турбохолодильника, содержащее продувочный теплообменник, включенный совместно с тормозным вентилятором турбины в замкнутый воздушный контур, сообщенный с трактом охлаждаемого воздуха между турбиной и дросселем, отличающееся тем, что, с целью повышения надежности работы в широком диапазоне параметров охлаждаемого воздуха, контур выполнен с двумя параллельными ветвями, проходящими через тормозные вентиляторы двух турбин, параллельно установленных в тракте охлаждаемого воздуха.
