B64D — Оборудование летательных аппаратов; летные костюмы; парашюты; монтаж и размещение силовых установок и систем передачи энергии от двигателя

Номер патента: 665451

Опубликовано: 27.09.2005

Авторы: Воронов, Илюхин

МПК: B64D 45/04

Метки: визуального, захода, посадку

Система визуального захода на посадку, содержащая делительное устройство, входы которого подключены к датчикам вертикальной и путевой скоростей, а выход - к усилителю с регулируемым коэффициентом усиления, задатчик угла наклона глиссады, сумматор с приводом указателя индекса линии визирования на выходе, привод шкалы планирования, вход которого подключен к датчику тангажа, параллельно с входом сумматора, причем выход задатчика угла глиссады подключен к соответствующим входам усилителя и сумматора, отличающаяся тем, что, с целью обеспечения посадки в условиях отсутствия видимости взлетно-посадочной полосы, она снабжена низкочастотным фильтром, нелинейным элементом с зоной...

Номер патента: 665452

Опубликовано: 27.09.2005

Авторы: Воронов, Дахновский, Илюхин, Лобозов, Львовский, Нефедьев, Серов, Соболев, Столяров

МПК: B64D 45/08, G02B 27/10

Метки: индикаторное, посадки, режимах, руления, самолетом

Индикаторное устройство для управления самолетом на режимах посадки и руления, содержащее индикатор на лобовом стекле со знакогенератором, вычислитель и датчики путевой и вертикальной скоростей, причем выход вычислителя подключен к знако-генератору, а его входы к датчикам, отличающееся тем, что, с целью повышения безопасности летательного аппарата, оно снабжено квадратором, включенным между датчиком путевой скорости и вычислителем, задатчиками трения качения колес о тормозную поверхность и плотности атмосферы, подключенными к соответствующим входам вычислителя.

Номер патента: 1489108

Опубликовано: 10.11.2005

Авторы: Дроздов, Пхор, Сергиенко

МПК: B64D 45/00

Метки: отказов, посадкой, самолета, сигнализатор, систем

Сигнализатор отказов систем автоматического управления посадкой самолета по авт.св. № 1312916, отличающийся тем, что, с целью обеспечения сигнализации высоты принятия решения при изменении условий захода на посадку, введены датчик текущей высоты, пять пороговых элементов, второй, третий, четвертый, пятый, шестой логические элементы НЕ, четвертый, пятый, шестой, седьмой логические элементы И, два элемента задержки, третий, четвертый, пятый, шестой логические элементы ИЛИ, два элемента памяти, датчик положения закрылков и блок звуковой сигнализации, причем выход датчика текущей высоты соединен со входами первого, второго, третьего, четвертого и пятого пороговых элементов, выход пятого...

Номер патента: 629710

Опубликовано: 10.11.2005

Авторы: Баркан, Воронов, Гагулин, Илюхин, Львовский

МПК: B64D 45/04

Метки: визуального, захода, посадку

Система визуального захода на посадку по авт. св. № 577773, отличающаяся тем, что, с целью улучшения эргономических характеристик системы в режиме полуавтоматического управления боковым движением самолета при заходе на посадку, она снабжена третьим и четвертым сумматорами, причем первый вход третьего сумматора подключен к выходу первого нелинейного элемента, выход - к приводу бокового отклонения прицельного индекса, а второй вход - к датчику угла сноса, первый вход четвертого сумматора подключен к выходу второго сумматора, выход - к приводу индекса визирования, его второй вход - к датчику угла сноса.

Номер патента: 693643

Опубликовано: 10.11.2005

Авторы: Баркан, Воронов, Гагулин, Илюхин, Львовский

МПК: B64D 45/04, G08G 5/02

Метки: визуального, захода, посадку

Система визуального захода на посадку по авт.св. №577773, отличающаяся тем, что, с целью повышения надежности полета на этапе захода на посадку, она снабжена инвертирующим усилителем, третьим сумматором и последовательно соединенными четвертым нелинейным элементом и интегратором, причем входы инвертирующего усилителя и четвертого нелинейного элемента подключены к выходу первого нелинейного элемента, выход инвертирующего усилителя подключен к первому входу третьего сумматора, а выход интегратора - к второму входу третьего сумматора, выход которого подключен к входу привода бокового отклонения прицельного индекса и входу схемы сравнения.

Номер патента: 693794

Опубликовано: 10.11.2005

Авторы: Верченов, Китайцев, Климнюк, Леонтьев, Нездолей, Сиротко, Степкин

МПК: B64D 15/00, G01M 9/08

Метки: имитации, обледенения

1. Способ имитации обледенения путем помещения исследуемого элемента в поток влажного воздуха, отличающийся тем, что, с целью получения истинной формы обледенения при положительных температурах окружающей среды, воздушный поток оводняют соленой водой, а исследуемый элемент выдерживают в воздушном потоке в течение 10-30 м. 2. Способ по п.1, отличающийся тем, что воздушный поток оводняют соленой водой концентрацией 30-40%, при этом водность воздуха увеличивается в 30 раз.

Номер патента: 695089

Опубликовано: 10.11.2005

Авторы: Воронов, Илюхин, Львовский, Рыжов

МПК: B64D 45/08

Метки: визуального, захода, посадку

Система визуального захода на посадку по авт. св. 665451, отличающаяся тем, что, с целью обеспечения полуавтоматического управления боковым движением самолета, она снабжена дополнительным приводом прицельного индекса, вход которого соединен с бортовым вычислителем сигнала по крену, и индексом нулевой линии.

Номер патента: 708664

Опубликовано: 10.11.2005

Авторы: Воронов, Илюхин, Успенский

МПК: B64D 45/04

Метки: визуального, захода, посадку

Система визуального захода на посадку по авт.св. 665451, отличающаяся тем, что, с целью обеспечения полуавтоматического и автоматического управления продольным движением самолета в режиме выравнивания, в нее введены нелинейный элемент с однополярной зоной насыщения, вход которого подключен к радиовысотометру, дополнительный блок сравнения, задатчик высоты выравнивания, причем выходы нелинейного элемента с однополярной зоной насыщения и задатчика высоты выравнивания подключены к соответствующим входам дополнительного блока сравнения, выход которого подключен ко входу дополнительного сумматора, и коммутационное устройство, через нормально замкнутые контакты которого вход низкочастотного...

Номер патента: 708668

Опубликовано: 10.11.2005

Авторы: Верченов, Иванов, Кистанов, Китайцев, Климнюк, Сиротко, Стенькин

МПК: B64D 15/00, G01L 19/06

Метки: газотурбинных, двигателей, защиты, измерительных, обледенения, пневмотрасс

1. Способ защиты от обледенения измерительных пневмотрасс газотурбинного двигателя, включающий продувку пневмотрасс газом с теплофизическими свойствами, отличными от свойств измеряемой среды, отличающийся тем, что, с целью повышения точности и надежности измерения среды в газовоздушном тракте газотурбинного двигателя, продувку производят в течение 2-3 минут перед началом измерения воздухом с относительной влажностью =50%, давлением P=(2-7)P измеряемое.2. Способ по п.1, отличающийся тем, что перед продувкой регистрирующие приборы отсоединяют от измерительных пневмотрасс.

Номер патента: 471775

Опубликовано: 20.11.2005

Авторы: Некрасов, Огородников

МПК: B64D 33/02

Метки: воздухозаборник, плоский, сверхзвуковой

Сверхзвуковой плоский воздухозаборник, содержащий боковые стенки, перфорированные клин и обечайку, а также отклоняющие поток лопатки, отличающийся тем, что, с целью предотвращения отрыва пограничного слоя с боковых стенок и в углах, он снабжен отклоняющими лопатками, выполненными в виде пластин с высотой 0,005-0,01 от длины сверхзвуковой части клина воздухозаборника, установленными на боковых стенках по линиям, соединяющим переднюю кромку обечайки с местом излома поверхности клина и максимальной его толщины.

Номер патента: 766137

Опубликовано: 27.11.2005

Авторы: Chistjakov, Tetjushin, Бобух, Тетюшин, Чистяков

МПК: B64D 33/04

Метки: выходное, трдд

1. Выходное устройство ТРДД, содержащее реверсивное устройство с подвижным кольцевым капотом и стекатель пилона, отличающееся тем, что, с целью снижения веса, упрощения конструкции и повышения экономичности, устройство снабжено обтекателем со створками, установленными на капоте, а в стекателе пилона выполнен паз, при этом створки обтекателя закрывают паз на длине хода капота. 2. Выходное устройство по п.1, отличающееся тем, что устройство снабжено шарнирно установленными на задних кромках обтекателя капота створками с направляющими скосами и роликами, установленными на задних кромках стекателя пилона, и взаимодействующими с направляющими скосами.3. Выходное устройство по...

Номер патента: 590914

Опубликовано: 27.11.2005

Авторы: Kitajtsev, Klimnjuk, Sten39;, Верченов, Китайцев, Климнюк, Сиротко, Стенькин

МПК: B64D 29/00

Метки: аппарата, летательного, силовая

Силовая установка летательного аппарата, содержащая воздухозаборник, мотогондолу с расположенным в ней газотурбинным двигателем, теплообменник, выполненный в виде полого статора компрессора двигателя, отличающаяся тем, что, с целью повышения экономичности силовой установки, часть оболочки мотогондолы имеет двойную стенку, образующую кольцевую полость, которая сообщена системой трубопроводов, снабженной насосом, с полостью полого статора компрессора двигателя, образуя замкнутую герметичную систему, заполненную хладоагентом, например, гелием.

Номер патента: 234160

Опубликовано: 27.11.2005

Авторы: Tetjushin, Аронов, Денисов, Колесниченко, Полукеев, Тетюшин

МПК: B64D 33/04

Метки: реверсивное

Реверсивное устройство турбореактивного двигателя со створками за срезом сопла, отличающееся тем, что, с целью устранения скачкообразного падения величины обратной тяги, на срезе сопла закреплена цилиндрическая или коническая надставка.

Номер патента: 652772

Опубликовано: 27.11.2005

Авторы: Kitajtsev, Klimnjuk, Leont39;, Nezdolej, Sten39;, Верченов, Китайцев, Климнюк, Леонтьев, Митин, Нездолей, Сиротко, Стенькин

МПК: B64D 15/20

Метки: обледенения, сигнализатор

Сигнализатор обледенения, содержащий воздухозаборник, прикрепленный к корпусу чувствительного элемента, отличающийся тем, что, с целью повышения чувствительности и надежности работы, между воздухозаборником и чувствительным элементом установлена центрифугирующая камера, диаметр которой равен диаметру входа воздухозаборника, с окнами, выполненными под углом 90° к оси воздухозаборника, суммарная площадь которых равна 0,9-1,1 площади входа в воздухозаборник, внутренний канал которого выполнен в виде конфузора.

Номер патента: 491283

Опубликовано: 10.12.2005

Авторы: Башаров, Дёмин, Жульков, Нефедов, Уткин, Чугунов

МПК: B64D 13/00, F15B 20/00, G01M 19/00 ...

Метки: газа, испытания, командных, подачи, приборов, систем, стенд

Стенд для испытания командных приборов систем автоматического регулирования подачи газа, например воздуха, содержащий пневматический пульт с двумя емкостями, сообщающимися между собой через U-образный манометр и соединенными с манометрическими датчиками, с линиями входного давления, вакуума и сброса, снабженными вентилями, и с полостями испытуемого командного прибора, и электрический пульт с элементами включения, сигнализации и блокировки, отличающийся тем, что, с целью сокращения времени и автоматизации процесса, а также повышения надежности и безопасности испытания, на входе линии давления установлен запорный электромагнитный клапан, срабатывающий при подаче питания на электрический...

Номер патента: 569217

Опубликовано: 27.12.2005

Автор: Зорин

МПК: B64D 13/04, G05D 16/08

Метки: аппарата, герметической, давления, кабине, летательного

Система регулирования давления в герметической кабине летательного аппарата, содержащая командное устройство, выпускной клапан, ограничитель избыточного давления, установленный на управляющей линии между командным устройством и выпускным клапаном, и элемент сравнения, отличающаяся тем, что, с целью повышения надежности и точности работы, один из входов элемента сравнения связан с управляющей линией, второй его вход сообщен с окружающей средой, а выход сообщен с ограничителем избыточного давления.

Номер патента: 460691

Опубликовано: 27.12.2005

Авторы: Картинцев, Усков, Шершаков

МПК: B64D 13/08

Метки: аппарата, воздуха, кабине, летательного, регулятор, температуры

Регулятор температуры воздуха в кабине летательного аппарата, содержащий датчик температуры воздуха в кабине, включенный в измерительный мост, датчик температуры воздуха в воздухопроводе, подключенный к одному из входов блока сравнения, ко второму входу которого подключен выход измерительного моста, а выход через усилитель соединен с электроприводом регулирующего органа, отличающийся тем, что, с целью повышения стабильности коэффициента преобразования регулятора, между измерительным мостом и вторым входом блока сравнения последовательно включены преобразователь напряжение-частота импульсов, реверсивный счетчик с запретом от переполнения и преобразователь код-аналог.

Номер патента: 572954

Опубликовано: 27.12.2005

Авторы: Авдеев, Воронин, Гришин, Давыдов, Зарецкий, Кординов, Кульбашный, Левин, Литвинов, Петрович, Сысоев, Хохлачев, Шангин

МПК: A62B 7/14, B64D 13/00

Метки: кислородного, летчика, питания

Система кислородного питания летчика, содержащая осушитель, поглотитель углекислоты, вентилятор и теплообменник, включенные в замкнутый контур дыхания, имеющийся в составе снаряжения, соединенного с трубопроводом подачи кондиционирования воздуха, а также генератор кислорода, балластную емкость и регулятор подачи, установленные в линии подпитки контура, отличающаяся тем, что, с целью повышения экономичности, холодный и через линию подпитки горячий тракты теплообменника подключены к выходным каналам крана-распределителя соответственно азота и кислорода из поочередно регенерируемых патронов указанного генератора, заполненных сорбционным поглотителем кислорода воздуха из соединенного с ним...

Номер патента: 572992

Опубликовано: 27.12.2005

Авторы: Андрианов, Бондарь, Евдокимов, Михайлов, Нилов

МПК: B64D 13/06

Метки: воздуха, расхода

1. Устройство для регулирования расхода воздуха, содержащее корпус с входными и выходными отверстиями, внутри которого на общем валу смонтирован рабочий орган с заслонками, отличающееся тем, что, с целью повышения надежности устройства в работе, на внутренней поверхности корпуса со стороны входных отверстий установлены регулируемые герметизирующие пластины с цилиндрическими концами, взаимодействующими с боковыми поверхностями заслонок в закрытом положении устройства.2. Устройство по п.1, отличающееся тем, что на участках контакта заслонки с пластинами укреплены упругие вкладыши.

Номер патента: 464167

Опубликовано: 27.12.2005

Авторы: Картинцев, Шершаков

МПК: B64D 13/08, G05D 23/24

Метки: аппаратов, воздуха, кондиционирования, летательных, регулятор, систем, температуры

Регулятор температуры воздуха для систем кондиционирования летательных аппаратов, содержащий измерительный мост с терморезистором, подключенный ко входу трехпозиционного усилителя с двумя релейными выходами, исполнительный механизм с реверсивным электроприводом и цепь инерционной обратной связи, выполненную на конденсаторах и резисторах и включенную между выходом и входом усилителя, отличающийся тем, что, с целью упрощения конструкции и обеспечения возможности независимой перестройки динамической характеристики регулятора в обе стороны от рабочей точки, он снабжен второй цепью инерционной обратной связи, аналогичной первой, а усилитель выполнен по схеме с дифференциальным входом, причем...

Номер патента: 520822

Опубликовано: 27.12.2005

Авторы: Взоров, Виноградов, Карасик, Романов

МПК: B64D 13/04, G05D 16/06

Метки: воздуха, давления

Устройство для регулирования давления воздуха, содержащее чувствительный элемент, например сильфон, клапан и коромысло, связанное с регулируемой пружиной, отличающееся тем, что, с целью обеспечения дополнительной коррекции на регулирование давления в зависимости от изменения внешних условий, второй конец коромысла соединен с дополнительно установленным регулировочным приспособлением, состоящим из втулки и винта.

Номер патента: 466738

Опубликовано: 27.12.2005

Авторы: Аксенов, Виноградов, Головин, Завьялов

МПК: B64D 13/04

Метки: воздуха, гермокабине, давления, задатчик, пневматического, регулятора, самолета

Задатчик пневматического регулятора давления воздуха в гермокабине самолета, содержащий блок узлов для формирования и коммутации абсолютных и избыточных давлений, отличающийся тем, что, с целью автоматического снижения выходного давления задатчика до величины, определяющей заданный перепад между давлением в кабине и атмосфере при посадке самолета, выход блока сообщен с одним из входов устройства для выбора минимального давления, выход которого является выходом задатчика, а другой вход сообщен с выходом дополнительного узла для формирования избыточного давления, причем вход этого узла сообщен с выходом переключателя.

Номер патента: 521702

Опубликовано: 27.12.2005

Авторы: Виноградов, Головин, Завьялов

МПК: B64D 13/04

Метки: аппарата, газа, гермокамере, давления, летательного, регулятор

Регулятор давления газа в гермокабине летательного аппарата, содержащий элемент сравнения давления в гермокабине с давлением задания, коммутирующий линии положительного и отрицательного перепада давления на дросселе апериодического звена, емкость которого сообщена со входом исполнительного клапана, отличающийся тем, что, с целью защиты гермокабины от скачкообразного изменения давления при восстановлении нормального режима ее наддува, в него введены дополнительно последовательно два элемента сравнения в виде двухсопловых элементов с двумя глухими измерительными камерами в каждом, один из которых является элементом сравнения давления в емкости с давлением в гермокабине, а второй -...

Номер патента: 467572

Опубликовано: 27.12.2005

Авторы: Воронин, Гавриленков, Зазнобин, Колесников, Усков, Щербаков

МПК: B64D 13/06

Метки: аппарата, воздуха, кондиционирования, летательного, проверки, работоспособности, системы

Устройство для проверки работоспособности системы кондиционирования воздуха летательного аппарата, содержащее агрегаты регулирования и управления с контактами крайних открытых и закрытых положений, блоки управления регуляторов с датчиками и задатчиками параметра среды, соединенных в мостовую схему, и выходными реле, контакты которых включены в цепь питания агрегатов регулирования, сигнальную лампу, первое реле, подключенное к источнику питания через выключатель пуска, второе и третье реле, причем перекидной контакт второго реле включен в цепь питания контактов крайних закрытых положений или крайних открытых положений агрегата управления параллельно переключателю, а вторые нормально...

Номер патента: 576735

Опубликовано: 27.12.2005

Авторы: Голубев, Овчинников, Ташкалов, Эйдельман

МПК: B64D 13/06

Метки: газа, давления, регулятор

Регулятор давления газа, преимущественно для систем кондиционирования воздуха летательных аппаратов, содержащий корпус с размещенными в нем подпружиненным чувствительным элементом-сильфоном и штоком регулирующего органа, снабженным сферической головкой на конце, взаимодействующем с подвижным основанием сильфона, отличающийся тем, что, с целью повышения надежности работы за счет уменьшения влияния боковых сил, воздействующих на регулирующий орган, и уменьшения контактного напряжения на сферической головке, между сферической головкой и подвижным основанием сильфона установлена плавающая втулка с посадочным конусом для сферической головки штока регулирующего органа.

Номер патента: 152802

Опубликовано: 27.12.2005

Автор: Оао

МПК: B64D 37/34

Метки: влагоотделитель

Влагоотделитель для отделения взвешенных частичек жидкости, находящихся во встречном потоке воздуха, выполненный с сепаратором и разбрызгивающим жидкость устройством, отличающийся тем, что, с целью завихрения и отбрасывания капель жидкости к стенкам сепаратора, а также уменьшения гидравлического сопротивления, в нем применены крыльчатка с лопастным колесом, посаженные на ось, установленную на двух шарикоподшипниках в корпусе.

Номер патента: 522580

Опубликовано: 27.12.2005

Авторы: Воронин, Ефимов, Зазнобин, Колесников, Медведев, Прахов

МПК: B64D 13/04

Метки: аппарата, гермокабине, давления, летательного

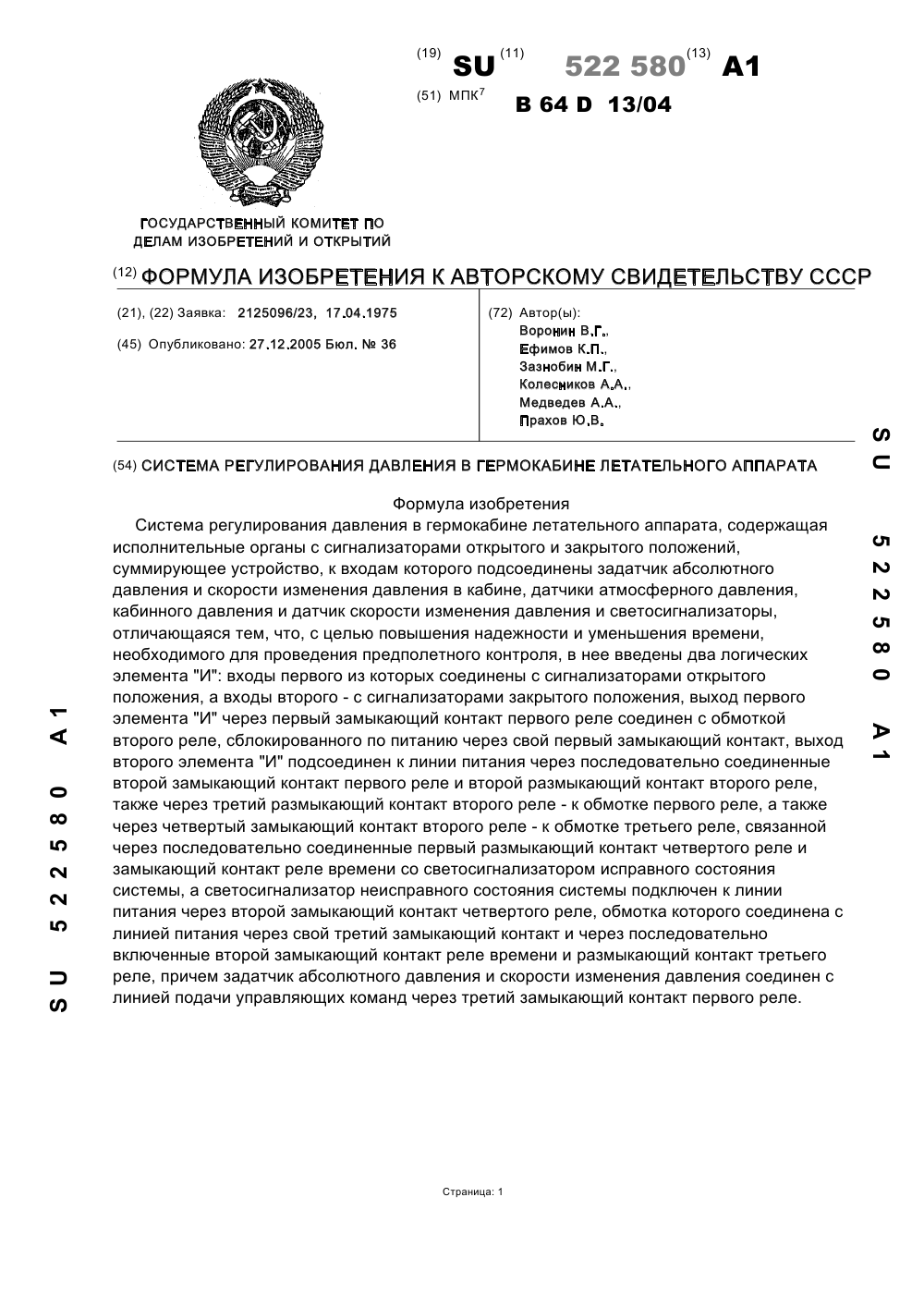

Система регулирования давления в гермокабине летательного аппарата, содержащая исполнительные органы с сигнализаторами открытого и закрытого положений, суммирующее устройство, к входам которого подсоединены задатчик абсолютного давления и скорости изменения давления в кабине, датчики атмосферного давления, кабинного давления и датчик скорости изменения давления и светосигнализаторы, отличающаяся тем, что, с целью повышения надежности и уменьшения времени, необходимого для проведения предполетного контроля, в нее введены два логических элемента "И": входы первого из которых соединены с сигнализаторами открытого положения, а входы второго - с сигнализаторами закрытого положения,...

Номер патента: 468481

Опубликовано: 27.12.2005

Авторы: Анохин, Лесников, Логинов, Муравьев, Щербаков

МПК: B64D 13/04

Метки: давления

Система регулирования давления, содержащая перекрывное устройство, установленное в канале, сообщающем смежные гермоотсеки летательного аппарата, каждый из которых сообщен с забортной атмосферой через установленный в нем клапан, а также коммутирующее устройство, установленное в линии питания привода указанного перекрывного устройства, и командные устройства, управляющие указанными клапанами, отличающаяся тем, что, с целью облегчения перехода из одного отсека в другой путем уравнения в них давлений, коммутирующее устройство в положении на открытие перекрывного устройства сблокировано с пусковым устройством введенного в систему переключателя, нормально открытый вход которого соединен с...

Номер патента: 469311

Опубликовано: 27.12.2005

Авторы: Абрамян, Заркевич, Кузнецов, Муравьев, Николаев, Рудченко

МПК: B64D 13/00

Метки: аппарате, летательном, оборудования, охлаждения

Система охлаждения оборудования на летательном аппарате, содержащая теплообменник, установленный по тракту теплоносителя в замкнутом контуре между насосом и охлаждаемым оборудованием, а по тракту холодоносителя на магистрали, соединяющей теплообменник с компрессором двигателя через первичный продувочный радиатор и снабженный промежуточным воздушно-испарительным радиатором турбохолодильник, а также регулятор расхода холодного воздуха и заслонку на линии пропуска горячего воздуха, блок управления которой подключен к датчику температуры теплоносителя, отличающаяся тем, что, с целью улучшения параметров термостатирования оборудования, регулятор расхода холодного воздуха установлен между...

Номер патента: 524356

Опубликовано: 27.12.2005

Авторы: Воронин, Ефимов, Зазнобин, Колесников, Лесников, Медведев, Прахов

МПК: B64D 13/04

Метки: аппарате, давления, летательном

Система регулирования давления на летательном аппарате, содержащая исполнительный клапан с рабочей камерой, подключенной к гермокабине и вакуумнасосу через электропневмопреобразователь сигнала сумматора, связанного с задатчиком и датчиком абсолютного и избыточного кабинного давления и скорости его изменения, отличающаяся тем, что, с целью автоматизации работы, вакуумнасос имеет в электроцепи управления контакты реле порогового избыточного давления и соединен с преобразователем через пневмореле, дополнительный вход которого сообщен с атмосферой.
