Номер патента: 275758

Опубликовано: 20.02.2006

Авторы: Калишин, Климов, Серебряков, Хомутов, Шильман

МПК: B64D 13/06, F24F 7/06

Метки: аппаратах, воздуха, кондиционирования, летательных, систем, турбовентилятор

Турбовентилятор для систем кондиционирования воздуха на летательных аппаратах, содержащий корпус, в котором на подшипниках качения установлен вал с колесами вентилятора и турбины, и автономное смазочное устройство, включающее пневматический генератор колебаний, соединенный каналом с входным патрубком турбины, установленную в масляном картере заборную трубку для подачи масла к подшипникам и сливную трубку с подпружиненным клапаном, отличающийся тем, что, с целью повышения надежности работы, в верхней части масляного картера установлен дренажный клапан, смонтированный на подпружиненной диафрагме, отделяющей внутреннюю полость генератора колебаний от атмосферы, а соединенный с входным...

Номер патента: 279655

Опубликовано: 20.02.2006

Авторы: Евдокимов, Комиссаров, Кудерко, Максимова, Медведев, Савватеев, Тишин

МПК: B64D 13/06, F28F 9/22

Метки: коллектор, теплообменника, трубчатого

Коллектор трубчатого теплообменника преимущественно для летательных аппаратов с приемными штуцером и распределителем для теплоносителя, отличающийся тем, что, с целью обеспечения равномерного распределения теплоносителя по сечению теплообменника при больших расходах, распределитель выполнен в виде коаксиально расположенных относительно штуцера перфорированных обечаек, примыкающих к ступенчато размещенным одна над другой с заданным зазором перфорированным пластинам с площадью, уменьшающейся в направлении штуцера.

Номер патента: 405295

Опубликовано: 20.02.2006

Авторы: Антонова, Демченко, Дубровин, Ицкович, Климов

МПК: B64D 13/02

Метки: воздуха, кондиционирования, самолете

1. Система кондиционирования воздуха на самолете, содержащая регулятор расхода на магистрали подачи воздуха и установленный перед ним эжектор, камера смешения которого через обратный клапан на линии отбора подключена к промежуточному каскаду компрессора турбореактивного двигателя, а входной патрубок снабженного исполнительным механизмом регулируемого сопла - к высокому каскаду того же компрессора, отличающаяся тем, что, с целью упрощения регулирования и повышения надежности эксплуатации, имеющийся в указанном исполнительном механизме блок сравнения подключен к датчикам давления воздуха, установленным перед и за регулятором расхода.2. Система по п.1, отличающаяся тем, что, с целью...

Номер патента: 405296

Опубликовано: 20.02.2006

Авторы: Брагина, Демченко, Ицкович, Катюшин, Садецкий, Слотин, Чуриков

МПК: B64D 13/08

Метки: аппарате, воздуха, кондиционирования, летательном

Система кондиционирования воздуха на летательном аппарате, содержащая магистраль отбора сжатого воздуха, соединенную с коллекторами горячего и холодного воздуха, на последнем из которых перед смесителем установлены воздухоохладитель и влагоотделитель, а также турбохолодильник, смонтированный между утилизационным теплообменником и воздухоохладителем на линии охлаждающего воздуха, подключенной к указанной магистрали между продувочным радиатором и регулятором абсолютного давления, отличающаяся тем, что, с целью повышения экономичности, на магистрали отбора сжатого воздуха после регулятора абсолютного давления установлено критическое сопло Вентури, а смонтированный на линии охлаждающего...

Номер патента: 413746

Опубликовано: 20.02.2006

Авторы: Демченко, Садецкий, Слотин, Соколов, Тимошков

МПК: B64D 13/08

Метки: аппарате, летательном, объектов, охлаждения

Система охлаждения объектов на летательном аппарате, содержащая теплообменник предварительного охлаждения сжатого воздуха, подаваемого на расширительную турбину, и теплообменник циркуляционного контура загрузочного компрессора, установленного на одном валу с турбиной, отличающееся тем, что, с целью уменьшения веса, теплообменник циркуляционного контура включен по холодному тракту в линию сброса воздуха из объекта охлаждения после теплообменника предварительного охлаждения сжатого воздуха.

Номер патента: 217969

Опубликовано: 20.02.2006

Авторы: Баринов, Вишняков, Крицын, Сидельников

МПК: B64D 13/04, F16K 17/04, G05D 16/06 ...

Метки: аппарата, гермокабине, давления, исполнительный, клапан, летательного, регулятора

Исполнительный клапан регулятора давления в гермокабине летательного аппарата, содержащий корпус, крышку, эластичную мембрану и подпружиненный запорный орган, отличающийся тем, что, с целью повышения надежности в условиях перехода с вентиляционного режима работы системы автоматического регулирования давления на регенерационный ход выполнена из двух секций, крайняя из которых непосредственно соединена с выходным коллектором, а смежная с ней - через дросселирующий элемент в виде, например обводного дополнительного коллектора, причем отношения площади проходного сечения панели прямого хода к площади проходного сечения панели обратного хода и последней к площади проходного сечения крайней...

Номер патента: 225639

Опубликовано: 20.02.2006

Авторы: Виноградов, Воронин, Михайлов, Панин

МПК: B64D 37/00, G05D 16/18

Метки: аппаратов, баках, давления, летательных, топливных

Система регулирования давления в топливных баках летательных аппаратов, содержащая источник стабильного давления, например, гермокабину летательного аппарата, расходный бак, трубопроводы подачи и сброса воздуха и командный прибор, отличающаяся тем, что, с целью повышения точности и надежности регулирования, а также значительного снижения веса, расходный бак соединен с источником стабильного давления и атмосферой через калибрующие шайбы с постоянными проходными сечениями, а в трубопроводе подачи воздуха установлен герметичный управляемый клапан, исключающий попадание паров топлива из баков в источник стабильного давления.

Номер патента: 225641

Опубликовано: 20.02.2006

Авторы: Виноградов, Воронин, Ксенофонтов, Михайлов, Панин

МПК: B64D 37/00, G05D 16/20

Метки: аппарата, баках, давления, летательного, топливных

1. Система автоматического регулирования давления в топливных баках летательного аппарата с наддувом от скоростного напора, содержащая магистрали наддува и дренажа, в которых установлены исполнительные механизмы заслонки с силовыми приводами, управляемыми чувствительными элементами, отличающаяся тем, что, с целью повышения точности регулирования, она снабжена блоком управления с логической схемой, на вход которой включены чувствительные элементы в виде датчиков высоты, рабочих и аварийных перепадов давлений и абсолютного давления в баке, при этом каждый чувствительный элемент содержит несколько (не менее трех) идентичных датчиков, электрически соединенных с блоком управления,...

Номер патента: 227627

Опубликовано: 20.02.2006

Авторы: Анилов, Воронин, Федосеев

МПК: B64D 13/04, G05D 16/06

Метки: газа, параметров, регулятора

Устройство для регулятора параметров газа, содержащее входной и выходной патрубки и дросселирующие элементы, представляющие собой седла с клапанами, управляемые пневмоприводом, отличающееся тем, что, с целью повышения точности и надежности, входной и выходной патрубки выполнены конусообразными и смонтированы один внутри другого, причем седла клапанов установлены на внутреннем конусе, а клапаны с пневмоприводом закреплены на внешнем конусе.

Номер патента: 422364

Опубликовано: 20.02.2006

Авторы: Антонова, Демченко, Ицкович, Садецкий, Слотин, Соколов

МПК: B64D 13/08

Метки: аппаратуры, охлаждения, радиоэлектронной

Устройство для охлаждения радиоэлектронной аппаратуры, расположенной в основном и дополнительных отсеках, состоящее из системы воздушного охлаждения с источником сжатого воздуха и с магистралью отбора, включающей влагоотделитель, сопла Вентури, регулятор абсолютного давления и последовательно расположенные в ней предварительный регулируемый охладитель, регенератор, турбохолодильник и воздушно-жидкостный радиатор, контура с охлаждающей жидкостью, включающего насос, компенсационный бак и баллон для хладагента с пироклапанами, системы управления и теплообменника основного отсека, отличающееся тем, что, с целью повышения эффективности и экономичности работы устройства, магистраль отбора...

Номер патента: 234014

Опубликовано: 20.02.2006

Авторы: Иванов, Ташкалов, Федосеев

МПК: B64D 13/04, G05D 16/06

Метки: аппаратов, воздуха, давления, летательных, регулятор

Регулятор давления воздуха для летательных аппаратов, содержащий поршневой привод с двумя управляющими камерами и командный прибор, отличающийся тем, что, с целью повышения быстродействия, надежности и уменьшения габаритов, одна из управляющих камер привода соединена с выходом командного прибора, а другая камера привода соединена через подпружиненный клапан с атмосферой.

Номер патента: 236796

Опубликовано: 20.02.2006

Авторы: Взоров, Карасик, Крицын, Лягушкин, Сидельников, Январев

МПК: B64D 13/04, G05D 16/06

Метки: аппарата, гермокабине, давления, летательного

Устройство для регулирования давления в гермокабине летательного аппарата, содержащее исполнительный клапан и пневмоусилитель, отличающееся тем, что, с целью уменьшения величины перерегулирования давления воздуха в гермокабине при полетах на больших высотах, подмембранная полость пневмоусилителя соединена с надмембранной полостью исполнительного клапана, а сопло пневмоусилителя сообщено с атмосферой.

Номер патента: 302130

Опубликовано: 20.02.2006

Авторы: Абин, Гуслянников, Набока, Никифоров, Петров, Розанков

МПК: B64D 13/06, B64G 1/48

Метки: воздуха, осушки, самолете, сверхзвуковом

Устройство для осушки воздуха на сверхзвуковом самолете, содержащее последовательно расположенные в двух параллельно соединенных магистралях подачи воздуха из компрессора двигателя за турбохолодильником воздухо-воздушные радиаторы, осушители и фильтры, а также предохранительные и обратные клапаны и регуляторы избыточного давления, отличающееся тем, что, с целью повышения равномерности осушки по времени в полете, к установленным перед и за осушителями синхронно управляемым переключателям подсоединены соответственно трубопроводы подачи горячего воздуха от компрессора двигателя и сброса его в атмосферу с обеспечением десорбции заполняющего осушителя регенерируемого поглотителя по принципу...

Номер патента: 238299

Опубликовано: 20.02.2006

Авторы: Виноградов, Михайлов, Панин

МПК: B64D 37/00, G05D 16/20

Метки: аппаратов, баках, давления, летательных, топливных

1. Система автоматического регулирования давления в топливных баках летательных аппаратов, содержащая датчик давления, соединенный фазочувствительным усилителем, подключенным к управляющей обмотке электродвигателя, управляющего регулирующим органом магистралей наддува и дренажа, отличающаяся тем, что, с целью повышения точности регулирования и надежности работы топливных насосов, в нее введен топливомер, изменяющий через анализатор уровня напряжения и переключающее устройство коэффициент усиления фазочувствительного усилителя. 2. Система по п.1, отличающаяся тем, что регулирующий орган выполнен из двух расположенных в магистралях наддува и дренажа заслонок с одним приводом, причем...

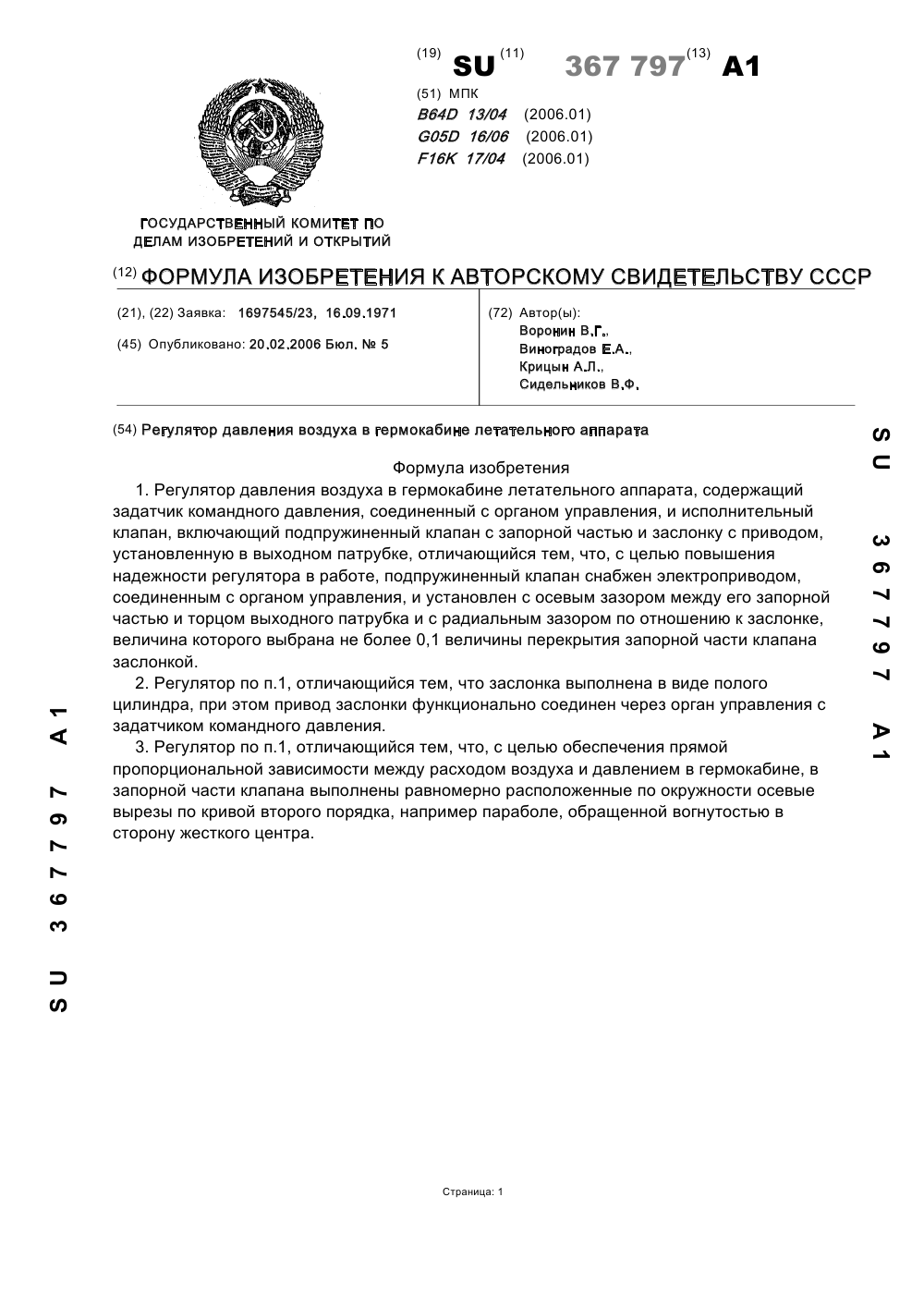

Номер патента: 367797

Опубликовано: 20.02.2006

Авторы: Виноградов, Воронин, Крицын, Сидельников

МПК: B64D 13/04, F16K 17/04, G05D 16/06 ...

Метки: аппарата, воздуха, гермокабине, давления, летательного, регулятор

1. Регулятор давления воздуха в гермокабине летательного аппарата, содержащий задатчик командного давления, соединенный с органом управления, и исполнительный клапан, включающий подпружиненный клапан с запорной частью и заслонку с приводом, установленную в выходном патрубке, отличающийся тем, что, с целью повышения надежности регулятора в работе, подпружиненный клапан снабжен электроприводом, соединенным с органом управления, и установлен с осевым зазором между его запорной частью и торцом выходного патрубка и с радиальным зазором по отношению к заслонке, величина которого выбрана не более 0,1 величины перекрытия запорной части клапана заслонкой.2. Регулятор по п.1, отличающийся...

Номер патента: 369821

Опубликовано: 20.02.2006

Авторы: Антипенко, Климов, Обухов, Пушкин, Северцев, Степанова

МПК: B64D 13/06, F25B 39/04, F28B 1/06 ...

Метки: конденсатор

1. Конденсатор хладагента для системы кондиционирования, например, летательных аппаратов, содержащий заключенные в общий кожух трубчатую поверхность воздушного охлаждения и вентилятор, отличающийся тем, что, с целью уменьшения энергозатрат, кожух на стороне выброса воздуха выполнен в виде эжектора с входным соплом, обращенным к зоне повышенного давления, например к набегающему воздушному потоку, а вентилятор имеет поворотные лопатки для его автоматического отключения при работе эжектора.2. Конденсатор по п.1, отличающийся тем, что нижняя часть всасывающей камеры эжектора имеет форму прямоугольника, а верхняя - полуцилиндра с радиусом, равным половине ширины кожуха.3....

Номер патента: 369860

Опубликовано: 20.02.2006

Авторы: Антонов, Воронин, Дрынь, Федоров, Чижиков

МПК: B64D 13/08

Метки: аппаратуры, охлаждения

1. Устройство охлаждения аппаратуры, преимущественно радиоэлектронной, в потоке газа на борту летательного аппарата, содержащее баллоны со сжатым газом, например гелием, соединенные посредством трубопроводов, запорных клапанов и дросселя с силовой пневмосистемой аппарата и контейнером с охлаждаемой аппаратурой, отличающееся тем, что, с целью утилизации энергии давления и использования ее для охлаждения газа, параллельно дросселю включено дополнительное дросселирующее устройство, состоящее из редукционного клапана и вихревого энергоразделителя, "холодный" конец которого соединен с контейнером охлаждаемой аппаратуры, а "горячий" через обратный клапан - с пневмосистемой....

Номер патента: 432811

Опубликовано: 20.02.2006

Авторы: Вильямович, Голубков, Молодцов, Набока, Осипов, Плюхин, Пряхин, Селиванов, Смирнов

МПК: B64D 13/04, G05D 16/06

Метки: газа, давления, регулятор

Регулятор давления газа, например, для систем кондиционирования воздуха летательных аппаратов, содержащий расположенные в корпусе с входным и выходным каналами исполнительный механизм с управляющей камерой и регулирующим органом в виде дроссельной заслонки, соединенной с подпружиненным чувствительным элементом, и командный прибор, вход которого соединен с выходным каналом регулятора, а выход - с управляющей камерой исполнительного механизма, отличающийся тем, что, с целью повышения точности регулирования, чувствительный элемент соединен через шток с жестким центром мембраны, установленной в камере над ним, надмембранная полость которой соединена с атмосферой, а подмембранная - с...

Номер патента: 247655

Опубликовано: 20.02.2006

Авторы: Гуськов, Иванов, Панфилов, Федосеев, Якушин

МПК: B64D 13/04, G05D 16/06

Метки: воздуха, давления, регулятор

Регулятор давления воздуха, например, для систем кондиционирования воздуха летательных аппаратов, содержащий исполнительный механизм с двумя управляющими полостями, выполненный в виде цилиндра с подпружиненным поршнем, регулирующий орган - дроссельную заслонку и командный прибор, в корпусе которого установлен упругий чувствительный элемент, соединенный подпружиненным стержнем с шариковым клапаном, перекрывающим сопло, сообщенное с одной из управляющих полостей исполнительного механизма, отличающийся тем, что, с целью повышения точности и надежности работы регулятора, в нем одна из управляющих полостей исполнительного механизма соединена с выполненным в корпусе командного прибора...

Номер патента: 438235

Опубликовано: 20.02.2006

Авторы: Абрамян, Кузнецов, Муравьев, Петров, Рудченко, Шаманин, Щербаков

МПК: B64D 13/08

Метки: отсека, охлаждения, приборного, самолета

Система охлаждения приборного отсека самолета, содержащая теплообменник, включенный по тракту теплоносителя в оборудованный насосом и наддуваемым ресивером замкнутый жидкостной контур, проходящий через отсек, а по тракту холодоносителя - в воздушную магистраль после оборудованной блоком управления заслонки и турбохолодильника, а также испарительный теплообменник, отличающаяся тем, что, с целью повышения эффективности охлаждения при полете на большой высоту, в соединенный с указанной магистралью за турбохолодильником охлаждаемый тракт испарительного теплообменника включен вентилятор, приводная турбина которого установлена в линии подачи воздуха в испарительную полость этого же...

Номер патента: 251315

Опубликовано: 20.02.2006

Авторы: Взоров, Вишняков, Крицын, Переплетчиков

МПК: B64D 13/04, F16K 17/04, G05D 16/06 ...

Метки: аппаратов, герметических, давления, защитой, исполнительный, кабин, клапан, летательных, повышения

Исполнительный клапан с защитой от повышения давления для герметических кабин летательных аппаратов, состоящий из корпуса с крышкой, содержащей дюзу запорного органа, закрепленного на эластичной подпружиненной мембране, и узлов "повторителя" и избыточного давления, отличающийся тем, что, с целью повышения работоспособности клапана, в нем чувствительные элементы узлов "повторителя" и избыточного давления выполнены двухмембранными, при этом подмембранные полости каждого из указанных узлов сообщены с герметической кабиной летательного аппарата.

Номер патента: 379138

Опубликовано: 20.02.2006

Авторы: Кузнецов, Митрохин, Рапопорт, Фатенков

МПК: B64D 13/06

Метки: воздуха, кондиционирования, самолете, сверхзвуковом

Система кондиционирования воздуха на сверхзвуковом самолете, содержащая последовательно установленные на магистрали подачи воздуха продувочный и испарительный радиаторы и турбину турбохолодильника, а также обводную линию горячего воздуха, подключенную к магистрали подачи между турбиной и гермокабиной, оборудованной регулятором температуры, управляющим заслонкой на обводной линии, отличающаяся тем, что, с целью повышения эффективности системы при использовании турбохолодильника с сопловым аппаратом, регулируемым при помощи мерного устройства, установленного за турбиной, обводная линия подключена к магистрали подачи воздуха перед мерным устройством регулятора соплового аппарата турбины.

Номер патента: 382070

Опубликовано: 20.02.2006

Авторы: Взоров, Галкина, Ефимов, Романов

МПК: B64D 13/04, G05D 16/06

Метки: давления

Устройство для регулирования давления в гермокабине, содержащее исполнительный клапан и повторитель с соплом-заслонкой и линию наддува, отличающееся тем, что, с целью улучшения динамических характеристик, повторитель снабжен подключенным к линии наддува корректирующим элементом, выполненным в виде одномембранного пневмоблока, жесткий центр мембраны которого связан с заслонкой сопла повторителя, а подмембранная полость сообщена с гермокабиной.

Номер патента: 382074

Опубликовано: 20.02.2006

Авторы: Абросимов, Воронин, Гавриленков, Дубровин, Зазнобин, Логинов, Назаров, Усков

МПК: B64D 13/06, G05D 23/19

Метки: аппарата, кабине, летательного, температуры

Система регулирования температуры в кабине летательного аппарата, содержащая кабинный регулятор температуры, состоящий из датчика и задатчика температуры, подключенных ко входам усилителя-преобразователя с релейными выходами, и магистральный регулятор, состоящий из последовательно соединенных датчика температуры и усилителя-преобразователя и перенастраиваемого задатчика, отличающаяся тем, что, с целью повышения быстродействия системы без ухудшения устойчивости, она снабжена задатчиками максимальной и минимальной допустимых температур, двумя кнопками и двумя дополнительными реле, обмотки которых подключены к выходам усилителя-преобразователя кабинного регулятора через последовательно...

Номер патента: 382075

Опубликовано: 20.02.2006

Авторы: Бойко, Воронин, Гавриленков, Зазнобин, Усков

МПК: B64D 13/06, G05D 23/19

Метки: аппарата, кабине, летательного, температуры

Система регулирования температуры в кабине летательного аппарата, содержащая кабинный регулятор температуры, состоящий из датчика и задатчика температуры, подключенных ко входам усилителя-преобразователя с релейными выходами, и магистральный регулятор, состоящий из последовательно соединенных датчика температуры и усилителя-преобразователя с релейными выходами и перенастраиваемого задатчика температуры, отличающийся тем, что, с целью повышения быстродействия работы системы, в ней установлены трехпозиционный переключатель с четырьмя группами контактов, задатчики максимальной и минимальной допустимых температур и два дополнительных реле, обмотка первого из которых через параллельно...

Номер патента: 256451

Опубликовано: 20.02.2006

Авторы: Взоров, Виленский, Крицын, Сидельников

МПК: B64D 13/04, F16K 17/04, G05D 16/06 ...

Метки: аппаратов, герметических, давления, кабинах, клапан, летательных, предохранительный, систем

Предохранительный клапан для систем регулирования давления в герметических кабинах летательных аппаратов, состоящий из корпуса, в полости которого установлены чувствительный элемент и запорный орган с седлом, отличающийся тем, что, с целью повышения надежности и точности работы клапана, в нем для подвески запорного органа применена пружина пилообразного типа, выполненная в виде угольника.

Номер патента: 183553

Опубликовано: 27.02.2006

Авторы: Антохин, Волгин, Гудименко, Климов, Якушин

МПК: B64D 13/04, F16K 47/02

Метки: аппарата, вентиляции, герметической, кабины, клапан, летательного, наддува, системы

Клапан для системы наддува и вентиляции герметической кабины летательного аппарата, включающий корпус, запорный орган с направляющим подпружиненным штоком, конический канал, подводящий воздух к рабочей поверхности запорного органа, электромагнитный привод и регулировочный винт, отличающийся тем, что, с целью повышения устойчивости работы клапана и снижения шума входящего в кабину воздуха, по периметру проходного сечения клапана установлена сетка, разделяющая воздушный поток, входящий в кабину, на отдельные струи, а рабочая поверхность запорного органа выполнена в виде кубической параболы, при этом воздушная подушка в герметичной полости корпуса выполняет роль демпфера запорного...

Номер патента: 183562

Опубликовано: 27.02.2006

Авторы: Крицын, Медведев

МПК: B64D 13/04, F16K 31/524

Метки: аппаратов, гермокабинах, давления, командный, летательных, прибор, системы, универсальный

Универсальный командный прибор системы регулирования давления в гермокабинах летательных аппаратов, содержащий узлы абсолютного и избыточного давления и узел скорости изменения абсолютного давления, отличающийся тем, что, с целью повышения надежности работы, он снабжен узлом коррекции перепада давления, выполненным в виде двух взаимодействующих с поворотным кулачком клапанов, один из которых сообщает управляющую полость с атмосферой, а другой - с кабиной.

Номер патента: 326897

Опубликовано: 27.02.2006

Авторы: Взоров, Крицын, Сидельников

МПК: B64D 13/04, F16K 17/04

Метки: аппаратов, воздуха, гермокабин, давления, исполнительный, клапан, летательных, например, регулятора

Исполнительный клапан регулятора давления воздуха, например, для гермокабин летательных аппаратов, содержащий корпус, двустороннее седло, мембрану с жестким центром, на которой подвешен подпружиненный запорный орган с посадочными элементами, закрепленными на его тарельчатых частях, отличающийся тем, что, с целью повышения надежности работы и исключения возможности разгерметизации гермокабины при отказе командного прибора, запорный орган снабжен упругим, например подпружиненным, упором, установленным на корпусе с зазором по отношению к запорному органу, а разность площадей тарельчатых частей запорного органа равна эффективной площади мембраны или больше ее.

Номер патента: 190745

Опубликовано: 27.02.2006

Авторы: Взоров, Вишняков, Крицын, Переплетчиков

МПК: B64D 13/04, F16K 17/04

Метки: аппарата, герметической, давления, исполнительный, кабине, клапан, летательного, системы

Исполнительный клапан системы регулирования давления в герметической кабине летательного аппарата, содержащий корпус с крышкой, в полости которого установлена подпружиненная эластичная мембрана с жестким центром с прикрепленным к нему основным клапаном, отличающийся тем, что, с целью дифференцированного уменьшения скорости воздушного потока от центра проходного сечения клапана к его периферии, потоконаправляющее устройство выполнено в виде концентрически расположенных колец, высота которых возрастает от периферии проходного сечения клапана к его центру, при этом плоскость основания потоконаправляющего устройства параллельна плоскости седла клапана.
