B64D — Оборудование летательных аппаратов; летные костюмы; парашюты; монтаж и размещение силовых установок и систем передачи энергии от двигателя

Номер патента: 886640

Опубликовано: 10.04.2006

Авторы: Александрова, Барский, Виноградов, Гуськов, Егоров, Перфильев

МПК: B64D 13/04, G05D 16/06

Метки: давления, регулятор

Регулятор давления, содержащий командный прибор, выход которого соединен с управляющими полостями выпускных клапанов, отличающийся тем, что, с целью расширения области применения регулятора, он снабжен пневматическими повторителями с программным сдвигом, каждый из которых содержит элемент смещения сигнала и клапан, выполненные в виде корпуса с установленными в нем подпружиненным двухмембранным блоком и двумя противоположно направленными соплами, расположенными в межмембранной камере, узел формирования сигнала, выполненный в виде корпуса с установленными в нем подпружиненным трехмембранным блоком и двумя противоположно направленными соплами, расположенными в камере между мембранами с...

Номер патента: 803697

Опубликовано: 10.04.2006

Автор: Селиванов

МПК: B64D 13/04, F16K 11/02, G05D 16/06 ...

Метки: давления, регулятор

Регулятор давления, преимущественно для пневмосистем летательных аппаратов, содержащий корпус с установленной в нем поворотной заслонкой, соединенной со штоком сервопривода и закрепленной на оси, снабженной на концах втулками, причем сервопривод имеет сильфон, управляемый командным приводом и размещенный с образованием внутренней и наружной полостей в цилиндре, соединенном с корпусом, отличающийся тем, что, с целью повышения герметичности регулятора, на конце заслонки со стороны выхода корпуса выполнено отверстие, в корпусе - пазы, шток снабжен шаровой пятой, размещенной в отверстии заслонки, и втулки оси установлены в пазах корпуса, а цилиндр соединен с корпусом герметично, и его...

Номер патента: 741670

Опубликовано: 10.04.2006

Авторы: Андреев, Хрекин, Шершаков

МПК: B64D 37/34, G05D 23/02

Метки: подогрева, топлива

Система подогрева топлива, содержащая топливно-воздушный радиатор, соединенный воздушной линией с двумя регуляторами расхода, включенными параллельно, а топливной линией - с топливным фильтром, датчик перепада давления на топливном фильтре, блок управления с двумя входами, двухвходовый элемент ИЛИ, двухвходовой элемент памяти, двухвходовые элементы И, элемент ИЛИ с прямым и инверсным входами, первое и второе реле времени, элемент ИЛИ-НЕ, триггер со счетным входом, первый и второй регуляторы снабжены датчиками положения, элемент "Запрет", прямой вход которого соединен с одним из входов первого элемента И инверсным входом элемента ИЛИ, первыми входами второго и третьего элементов...

Номер патента: 743302

Опубликовано: 10.04.2006

Авторы: Андреев, Воронин, Дубровин, Зазнобин, Ицкович, Ксенофонтов, Назаров, Садецкий, Федотов

МПК: B64D 13/08, F24F 3/00

Метки: аппарате, воздуха, кондиционирования, летательном

Система кондиционирования воздуха на летательном аппарате, содержащая турбохолодильник, снабженный регулируемым сопловым аппаратом с приводом, имеющим блок управления, связанный с датчиками параметров охлажденного воздуха в коллекторе перед исполнительными механизмами регуляторов температуры в охлаждаемых герметичных и негерметичных объектах с изменяемыми и постоянными тепловыми нагрузками, отличающаяся тем, что, с целью повышения экономичности путем ограничения расхода охлаждающего воздуха, система снабжена вычислителями потенциала холодопроизводительности, связанными с датчиками параметров воздуха в коллекторе и за охлаждаемыми объектами, при этом один из этих вычислителей подключен к...

Номер патента: 809760

Опубликовано: 10.04.2006

Авторы: Баранов, Воронин, Зазнобин, Усков

МПК: B64D 13/04, G05D 16/04

Метки: воздуха, подачи

Система подачи воздуха, содержащая сборный коллектор, сообщенный с несколькими параллельно подключенными к нему линиями отбора, в каждой из которых установлены два последовательно соединенных дроссельных устройства, связанных с управляющими блоками, подключенными к соответствующим датчикам давления воздуха, отличающаяся тем, что, с целью повышения надежности работы, датчик давления воздуха управляющего блока первого дроссельного устройства в каждой линии отбора установлен за вторым дроссельным устройством в этой же линии, а второе дроссельное устройство в каждой линии отбора подключено к выходам управляющих блоков вторых дроссельных устройств во всех остальных линиях отбора.

Номер патента: 809761

Опубликовано: 10.04.2006

Авторы: Бондаренко, Ицкович, Садецкий

МПК: B64D 13/08

Метки: аппарата, воздуха, кондиционирования, летательного

Система кондиционирования воздуха для летательного аппарата, содержащая магистрали горячего и холодного воздуха, которыми вход и выход турбохолодильника, оборудованного загрузочным вентилятором с входным и выходным патрубками, сообщены через дроссельные устройства с обогреваемым и охлаждаемым объектами, имеющими линии сброса отработанного воздуха, отличающаяся тем, что, с целью повышения экономичности путем уменьшения требуемого расхода воздуха, система снабжена регенеративным теплообменником, в котором вход и выход тракта теплоносителя сообщены с магистралью горячего воздуха на участках подключения к ней, соответственно, выходного и входного патрубков загрузочного вентилятора...

Номер патента: 809762

Опубликовано: 10.04.2006

Авторы: Бондарь, Виноградов, Евдокимов, Михайлов, Нилов

МПК: B64D 13/04, F16K 31/04

Метки: аппарата, воздуха, выпускное, гермокабины, давления, летательного, системы

1. Выпускное устройство системы регулирования давления воздуха гермокабины летательного аппарата, содержащее исполнительный механизм, при помощи кинематических цепей соединенный своим валом с валами электроприводов постоянного и переменного тока, отличающееся тем, что, с целью повышения надежности и уменьшения веса, устройство снабжено двумя электромагнитными муфтами, установленными в кинематических цепях между валом исполнительного механизма и валами электроприводов, и фрикционной муфтой, установленной между электроприводом переменного тока и его электромагнитной муфтой.2. Выпускное устройство по п.1, отличающееся тем, что передаточное отношение кинематической цепи от вала...

Номер патента: 809763

Опубликовано: 10.04.2006

Авторы: Лебедев, Парфененко, Стасюк, Щербаков

МПК: B64D 13/04

Метки: вертолета, воздуха, гермокабине, давления

Система регулирования давления воздуха в гермокабине вертолета, включающая измеритель атмосферного давления, суммирующее устройство и задатчик с постоянным положительным сдвигом, которые через усилитель подключены к приводу выпускного клапана, отличающаяся тем, что, с целью повышения надежности и экономичности защиты гермокабины от наружных притоков при полете в зараженной атмосфере, система снабжена измерителем скоростного напора, выход которого подключен к суммирующему устройству параллельно с измерителем атмосферного давления и задатчиком сдвига.

Номер патента: 809764

Опубликовано: 10.04.2006

Авторы: Лебедев, Парфененко, Стасюк, Щербаков

МПК: B64D 13/04

Метки: вентиляции, вертолета, гермокабины

Способ вентиляции гермокабины вертолета, предусматривающий поддержание в ней избыточного давления воздуха относительно статического атмосферного давления на высоте полета, отличающийся тем, что, с целью повышения надежности и экономичности защиты от наружных притоков при полете в зараженной атмосфере, избыточное давление в гермокабине изменяют пропорционально квадрату относительной скорости горизонтального перемещения вертолета, поддерживая давление в гермокабине, превышающим давление торможения набегающего потока наружного воздуха.

Номер патента: 809766

Опубликовано: 10.04.2006

Авторы: Ицкович, Ксенофонтов, Лебедева, Садецкий

МПК: B64D 13/08

Метки: аппарате, воздуха, летательном, охлаждения

Система охлаждения воздуха на летательном аппарате, содержащая турбину и ее загрузочный компрессор, установленный в циркуляционном контуре, замкнутом через теплообменник, продувочный тракт которого на входе сообщен с атмосферой и линией сброса воздуха из охлаждаемого объекта, а на выходе - с эжектором, имеющим сопло, сообщенное через установленный в линии питания регулируемый дроссель, снабженный блоком управления, с напорной ветвью контура, сообщенной линией подпитки с магистралью подачи сжатого воздуха на ее участке перед турбиной, отличающаяся тем, что, с целью повышения экономичности путем уменьшения требуемого расхода воздуха, система снабжена датчиком температуры, который...

Номер патента: 745126

Опубликовано: 10.04.2006

Авторы: Адлер, Великовский, Воронин, Гавриленков, Зазнобин, Зимина, Иванов, Картинцев, Коган, Котов, Ксенофонтов, Кудрявцев, Лучкин, Парфененко, Пушкин, Сапрыкин, Соколов, Тюльпаков, Хомутов, Якушин

МПК: B64D 13/08, F24F 3/00

Метки: аппарата, воздуха, кондиционирования, летательного

1. Система кондиционирования воздуха летательного аппарата, содержащая магистраль подачи с последовательно соединенными в ней регулятором давления, продувочным, воздушно-испарительным и регенеративным теплообменниками, установленными перед влагоотделителем и турбохолодильником, а также воздушный фильтр и заслонку, установленную в линии теплового воздуха, отличающаяся тем, что, с целью улучшения весо-габаритных характеристик системы, воздушный фильтр установлен на участке магистрали подачи между влагоотделителем и входом турбохолодильника и снабжен установленным перед ним осушителем, который сообщен через установленное в воздухопроводе устройство, имеющее постоянное проходное сечение, с...

Номер патента: 900538

Опубликовано: 10.04.2006

Авторы: Воронин, Згадзай, Колесников, Хаврошин

МПК: B64D 13/04

Метки: воздуха, давления, самолете

Система регулирования давления воздуха на самолете, содержащая основные и резервный регуляторы давления воздуха в n гермокабинах с приемниками давления и узлами абсолютного и избыточного давлений, а также блок управления и выпускные клапаны с переключателями, каждый из которых связан с основным и резервным регуляторами давления и подключен своим приводом к блоку управления, отличающаяся тем, что, с целью повышения надежности работы путем обеспечения резервирования управления при различных эксплуатационных давлениях воздуха в гермокабинах, в систему введено устройство настройки резервного регулятора давления, включающее в себя n-1 реле, связанные с приемниками давления воздуха в...

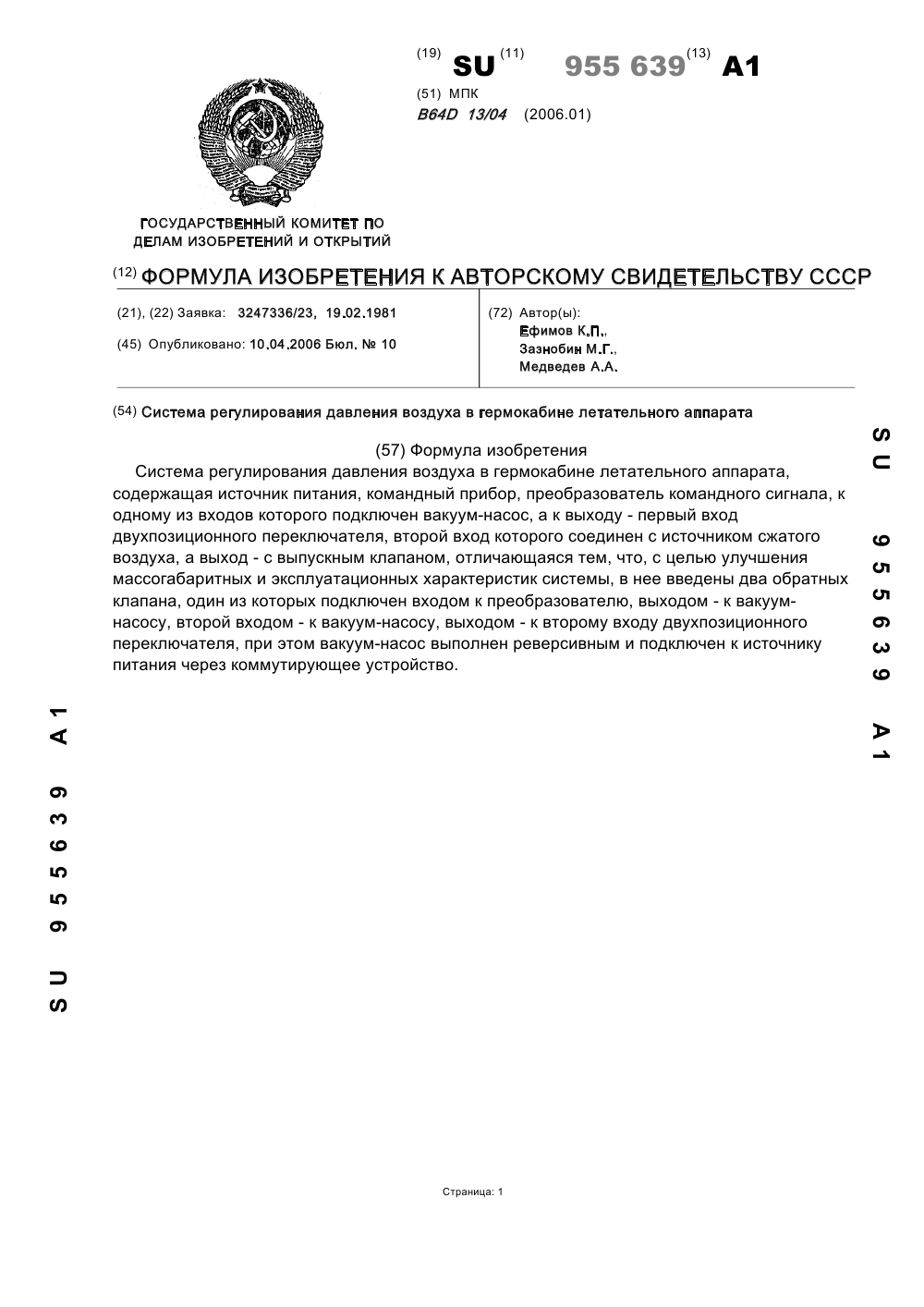

Номер патента: 955639

Опубликовано: 10.04.2006

Авторы: Ефимов, Зазнобин, Медведев

МПК: B64D 13/04

Метки: аппарата, воздуха, гермокабине, давления, летательного

Система регулирования давления воздуха в гермокабине летательного аппарата, содержащая источник питания, командный прибор, преобразователь командного сигнала, к одному из входов которого подключен вакуум-насос, а к выходу - первый вход двухпозиционного переключателя, второй вход которого соединен с источником сжатого воздуха, а выход - с выпускным клапаном, отличающаяся тем, что, с целью улучшения массогабаритных и эксплуатационных характеристик системы, в нее введены два обратных клапана, один из которых подключен входом к преобразователю, выходом - к вакуум-насосу, второй входом - к вакуум-насосу, выходом - к второму входу двухпозиционного переключателя, при этом вакуум-насос выполнен...

Номер патента: 758903

Опубликовано: 10.04.2006

Авторы: Голубев, Овчинников, Ташкалов

МПК: B64D 13/04, G05D 16/06

Метки: газа, давления, регулятор

1. Регулятор давления газа, содержащий установленный между входной и выходной полостями исполнительный механизм, управляющая полость которого соединена с выходом командного прибора, вход которого соединен с выходной полостью, и узел коррекции, отличающийся тем, что, с целью повышения динамической устойчивости регулятора, в нем узел коррекции выполнен в виде одномембранного элемента, в первой камере которого расположена пружина, а во второй - соединенное с управляющей полостью исполнительного механизма сопло, причем первая камера сообщена через дроссель с выходной полостью регулятора, которая соединена со второй камерой.2. Регулятор давления по п.1, отличающийся тем, что узел...

Номер патента: 909900

Опубликовано: 10.04.2006

Авторы: Гавриленков, Гусева, Ефимов, Зазнобин, Медведев

МПК: B64D 13/04, G05D 16/20

Метки: аппарата, давления, кабине, летательного

Система регулирования давления в кабине летательного аппарата, содержащая командный прибор, соединенный с управляющими полостями двух выпускных клапанов, снабженных замыкающими контактами открытого положения, разгрузочные полости которых соединены со входами двух позиционных электроклапанов, связанных с кабиной летательного аппарата и атмосферой, а также источник постоянного напряжения, земляная клемма которого подключена к первым выводам обмоток двухпозиционных электроклапанов, отличающаяся тем, что, с целью повышения эксплуатационной надежности, в нее дополнительно введены реле перепада давления, реле разгерметизации и два электромагнитных реле, при этом потенциальная клемма источника...

Номер патента: 778100

Опубликовано: 10.04.2006

Авторы: Бабочкин, Баранова, Воронин, Гавриленков, Горюнова, Зазнобин, Колесников, Корнеев, Крастынь, Кудрявцев, Лопхан, Назаров, Соколов, Фадеев, Якушин

МПК: B64D 13/08, G05D 23/02

Метки: аппарата, летательного, охлаждения

Система охлаждения для летательного аппарата, содержащая жидкостной контур, замкнутый через охлаждаемую аппаратуру и радиатор, имеющий испарительную полость, сообщенную с компрессором двигателя и наддуваемым источником хладагента трубопроводами, которые оборудованы заслонкой и соленоидным клапаном, а также датчик температуры жидкости в контуре, отличающаяся тем, что, с целью повышения экономичности в широком диапазоне режимов работы, система снабжена устройством воздушного охлаждения, включающим в себя воздухопровод с установленным в нем датчиком температуры, сообщающий испарительную полость радиатора с установленным на летательном аппарате приемником скоростного напора, и заслонку,...

Номер патента: 835039

Опубликовано: 10.04.2006

Авторы: Волков, Привалихин, Хаврошин, Щербаков

МПК: B64D 13/00

Метки: воздуха, источников, отбора, переключения, пневмосистемы, самолета

Устройство переключения источников отбора воздуха для пневмосистемы самолета, содержащее отсечной клапан с приводом, установленный в первой магистрали отбора воздуха от источников высокого давления, обратный клапан, установленный во второй магистрали отбора воздуха от источника низкого давления, датчик давления в полости компрессора за источником высокого давления, подключенный к первому входу элемента И, выход которого соединен с отсечным клапаном, а также общую магистраль отбора воздуха с установленным в ней датчиком текущей температуры воздуха, соединенную с первой и второй магистралями, отличающееся тем, что, с целью повышения надежности устройства на взлетном и крейсерском режимах...

Номер патента: 923073

Опубликовано: 10.04.2006

Авторы: Алешина, Воронин, Ицкович, Рубан, Щербаков

МПК: B64D 13/00

Метки: аппарата, воздуха, двигателя, компрессора, летательного, многоступенчатого, отбора

Система отбора воздуха от многоступенчатого компрессора двигателя летательного аппарата, содержащая линию отбора воздуха от ступени низкого давления компрессора с установленным в ней обратным клапаном и соединенную с ней по выходам линию отбора воздуха от ступени высокого давления компрессора с размещенной в ней дроссельной заслонкой, связанной с регулятором расхода, отличающаяся тем, что, с целью повышения надежности системы путем исключения возможности перегрузки ступени низкого давления компрессора, датчик регулятора расхода установлен в линии отбора воздуха от ступени низкого давления компрессора.

Номер патента: 925013

Опубликовано: 10.04.2006

Авторы: Воронин, Головин, Горшков, Завьялов, Лебедев

МПК: B64D 13/04

Метки: воздуха, гермокабине, давления, самолета

Система регулирования давления воздуха в гермокабине самолета, содержащая задатчик абсолютного давления, выход которого подключен через переключатель и инерционное звено к исполнительному клапану, и двухпозиционный переключатель с нормально закрытым и нормально открытым соплами, подключенными соответственно к выходу задатчика избыточного давления и к его линии сброса, связанной с ограничителем разрежения, канал питания которого сообщен с гермокабиной, а канал положительной обратной связи - с пневматической линией управления исполнительным клапаном за инерционным звеном, отличающаяся тем, что, с целью повышения качества регулирования давления на переходных режимах путем исключения...

Номер патента: 786194

Опубликовано: 10.04.2006

Авторы: Воронин, Шальнов, Щербаков, Якушин

МПК: B64D 13/08

Метки: аппарата, летательного, оборудования, отсеке, термостатирования, техническом

1. Способ термостатирования оборудования в техническом отсеке летательного аппарата, основанный на поддержании в этом отсеке температуры воздуха в заданном интервале значений на режимах охлаждения и обогрева оборудования путем вентиляции отсека воздухом, имеющим температуру, определяемую соотношением расходов смешиваемых потоков охлажденного и горячего воздуха, которые изменяют соответственно изменению тепловой нагрузки в отсеке, отличающийся тем, что, с целью повышения экономичности путем уменьшения требуемого расхода воздуха, при изменении расходов смешиваемых потоков охлажденного и горячего воздуха на режимах охлаждения и обогрева оборудования температуру подаваемого на вентиляцию...

Номер патента: 788603

Опубликовано: 10.04.2006

Авторы: Виноградов, Крицын, Сидельников

МПК: B64D 13/04, G05D 16/06

Метки: аппарата, воздуха, гермокабине, давления, летательного

1. Устройство для регулирования давления воздуха в гермокабине летательного аппарата, содержащее исполнительный клапан и задатчик командного давления с герметично установленной мембраной, разделяющей его на полости опорного и текущего давления, последняя из которых соединена с гермокабиной, и клапан, контактирующий с мембраной, отличающееся тем, что, с целью повышения точности регулирования, в полости текущего давления установлена управляющая камера, сообщенная с управляющей полостью исполнительного клапана, через дроссель с атмосферой и через переменный дроссель с клапаном с полостью текущего давления, причем периферийная часть мембраны установлена с возможностью перемещения вдоль...

Номер патента: 790533

Опубликовано: 10.04.2006

Авторы: Картинцев, Коган, Комиссаров, Ксенофонтов, Слотин, Чуриков

МПК: B64D 13/08

Метки: воздуха, кондиционирования

1. Система кондиционирования воздуха, содержащая два турбохолодильника, загрузочные вентиляторы которых сообщены с продувочной линией теплообменника предварительного охлаждения сжатого воздуха, входы турбин - с трактом теплоносителя этого теплообменника, а их выходы - с исполнительными механизмами регуляторов температуры воздуха в гермокабине и отсеке с оборудованием, а также линию горячего воздуха, подключенную к исполнительному механизму в линии наддува гермокабины, и установленный перед ним влагоотделитель-увлажнитель, отличающаяся тем, что, с целью повышения надежности, ресурса и экономичности системы при одновременном уменьшении ее веса, она снабжена регенеративным теплообменником,...

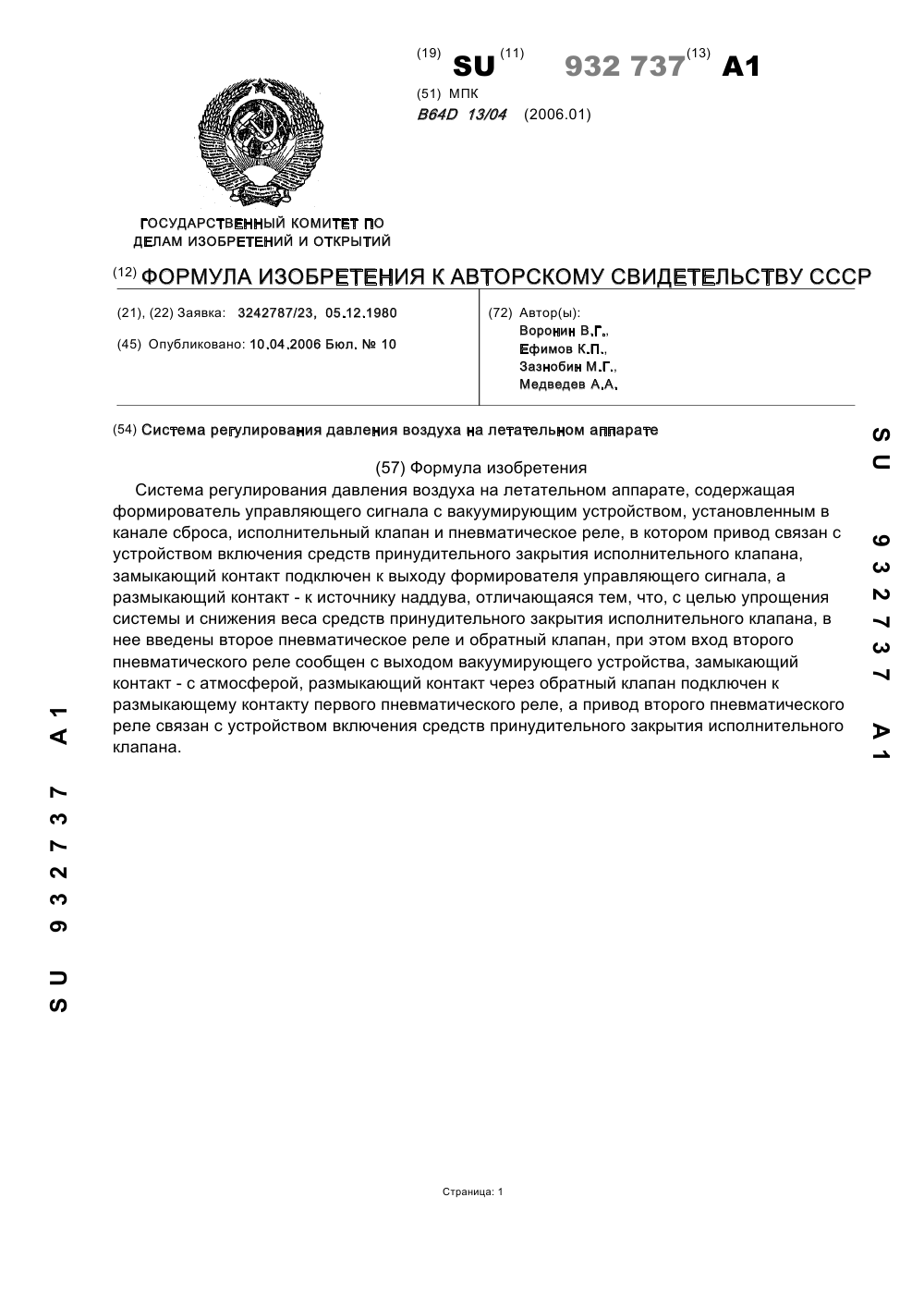

Номер патента: 932737

Опубликовано: 10.04.2006

Авторы: Воронин, Ефимов, Зазнобин, Медведев

МПК: B64D 13/04

Метки: аппарате, воздуха, давления, летательном

Система регулирования давления воздуха на летательном аппарате, содержащая формирователь управляющего сигнала с вакуумирующим устройством, установленным в канале сброса, исполнительный клапан и пневматическое реле, в котором привод связан с устройством включения средств принудительного закрытия исполнительного клапана, замыкающий контакт подключен к выходу формирователя управляющего сигнала, а размыкающий контакт - к источнику наддува, отличающаяся тем, что, с целью упрощения системы и снижения веса средств принудительного закрытия исполнительного клапана, в нее введены второе пневматическое реле и обратный клапан, при этом вход второго пневматического реле сообщен с выходом...

Номер патента: 320183

Опубликовано: 20.04.2006

Авторы: Взоров, Ефимов, Медведев, Романов, Туфлин

МПК: B64D 13/04, F16K 17/04

Метки: аппарата, воздуха, гермокабины, клапан, летательного, предохранительный, системы

Предохранительный клапан для системы регулирования давления воздуха гермокабины летательного аппарата по авт. св. № 289779, отличающийся тем, что, с целью обеспечения временного понижения избыточного давления в гермокабине, в узле избыточного давления установлена дополнительная пружина, взаимодействующая с чувствительным элементом.

Номер патента: 183549

Опубликовано: 20.04.2006

Авторы: Крылов, Лисовский, Никитин

МПК: B64D 13/00, F16K 3/10

Метки: аппаратов, заслонка, летательных, поворотная, систем

Поворотная заслонка для систем летательных аппаратов, содержащая корпус с установленными в нем управляющим клапаном, приводом с кулачковым механизмом и запорным элементом, сидящим на валу, отличающаяся тем, что, с целью повышения надежности работы конструкции и улучшения ее герметичности, в ней запорный элемент выполнен из двух дисков, неподвижного и подвижного со сферической поверхностью, скрепленных металлическим гофром, с образованной между ними герметичной полостью, соединяемой с входной или выходной магистралью.

Номер патента: 273608

Опубликовано: 20.04.2006

Авторы: Взоров, Карасик, Крицын, Лягушкин, Переплетчиков, Хохлова

МПК: B64D 13/04, F16K 17/04

Метки: аппарата, герметической, давления, кабине, летательного

Устройство для регулирования давления в герметической кабине летательного аппарата по авт. св. № 200986, отличающееся тем, что, с целью повышения надежности работы, в нем установлен узел герметизации командной полости выпускного клапана, состоящий из корпуса, разделенного на три полости двумя подпружиненными мембранами, жесткие центры которых соединены между собой, при этом одна из надмембранных полостей сообщена с гермокабиной, другая - с линией наддува, а межмембранная полость сообщена с командной полостью клапана и командным прибором.

Номер патента: 274584

Опубликовано: 20.04.2006

Авторы: Ефимов, Романов, Сидельников

МПК: B64D 13/04, F16K 17/04

Метки: аппарата, гермокабине, давления, исполнительный, клапан, летательного, системы

Исполнительный клапан системы регулирования давления в гермокабине летательного аппарата по авт. св. № 204855, отличающийся тем, что, с целью снижения уровня шума, в концентрических кольцах потоконаправляющего устройства выполнены отверстия, суммарная площадь которых меньше площади соответствующего проходного сечения.

Номер патента: 274965

Опубликовано: 20.04.2006

Авторы: Взоров, Вишняков, Ефимов, Романов, Теренин

МПК: B64D 13/04, F16K 17/04

Метки: давления, исполнительный, клапан, системы

Исполнительный клапан для системы регулирования давления, преимущественно в герметической кабине летательного аппарата, содержащий корпус, крышку, подпружиненный запорный элемент, установленный на эластичной мембране, и глушитель шума, представляющий собой два коаксиально установленных перфорированных элемента со слоем из звукопоглощающего материала, отличающийся тем, что, с целью снижения веса и габаритов клапана, перфорированные элементы выполнены в виде колец, внутреннее из которых прикреплено к верхней части корпуса клапана, а наружное - к нижней части корпуса, при этом кольца образуют канал для выхода воздуха.

Номер патента: 279280

Опубликовано: 20.04.2006

Авторы: Взоров, Крицын, Сидельников

МПК: B64D 13/04, F16K 17/04

Метки: аппарата, герметической, давления, исполнительный, кабине, клапан, летательного, системы

Исполнительный клапан системы регулирования давления в герметической кабине летательного аппарата по авт. св. № 190745, отличающийся тем, что, с целью уменьшения гидравлического сопротивления при прохождении потока воздуха через клапан, в нем основания концентрических колец потоконаправляющего устройства расположены в плоскостях, параллельных плоскости седла клапана, сдвинутых по высоте.

Номер патента: 280139

Опубликовано: 20.04.2006

Авторы: Абрамян, Королевич, Повицкий, Сычев, Федосеев

МПК: B64D 13/06, F16K 1/12

Метки: запорное

Запорное устройство, преимущественно для пневмомагистралей систем кондиционирования летательных аппаратов, содержащее командный прибор, подпружиненный поршневой исполнительный механизм, жестко соединенный с запорным органом устройства, а также компенсационную камеру, установленную на линии подачи рабочего воздуха к исполнительному механизму, отличающееся тем, что, с целью обеспечения возможности изменения времени открытия и закрытия запорного органа, в нем командный прибор соединен через параллельно включенные регулирующий дроссель и пневмодиод с компенсационной камерой, а через последовательно включенные регулирующий дроссель и пневмодиод - с исполнительным механизмом.
