Гаряев

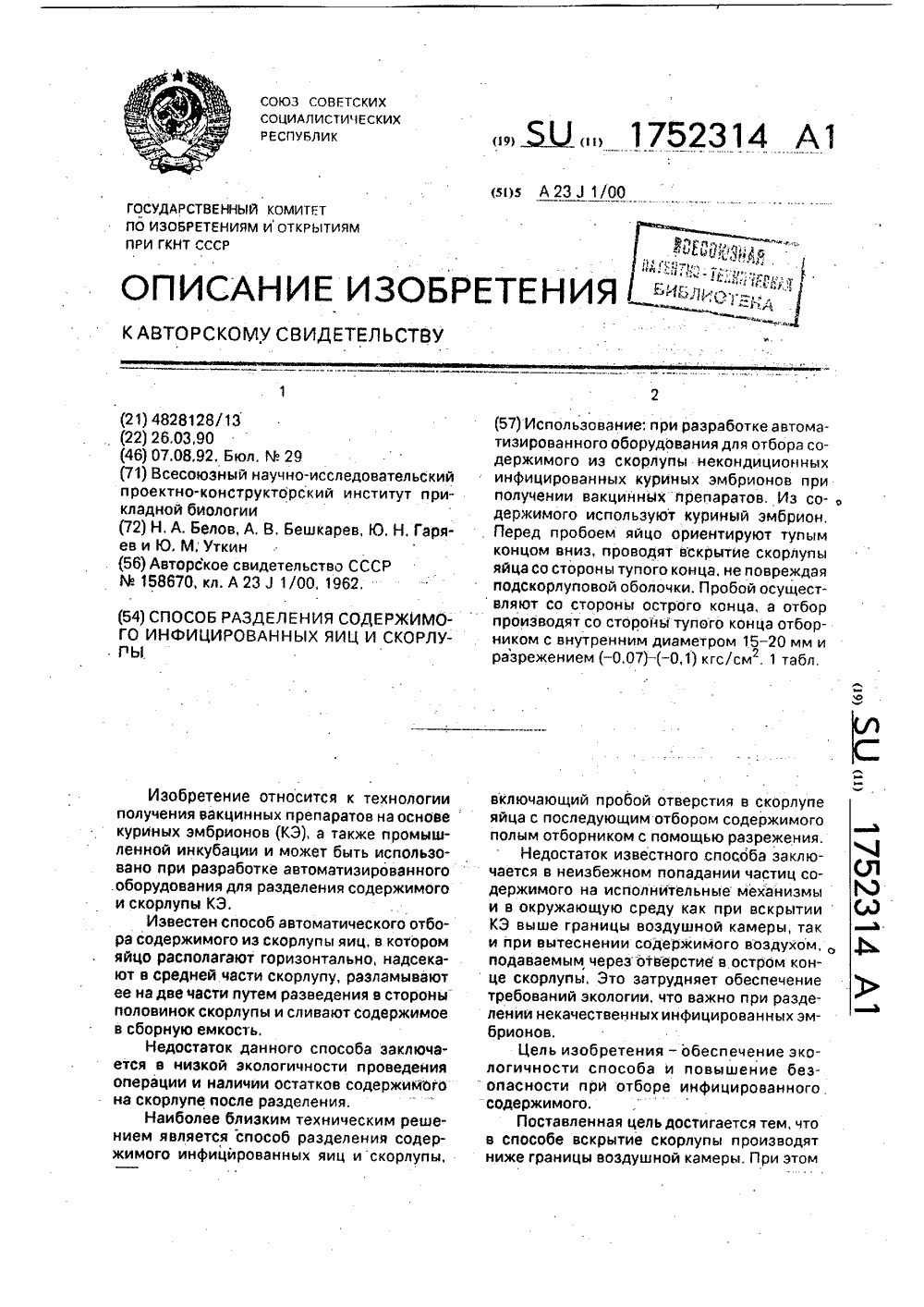

Номер патента: 1752314

Опубликовано: 07.08.1992

Авторы: Белов, Бешкарев, Гаряев, Уткин

МПК: A23J 1/00

Метки: инфицированных, разделения, скорлупы, содержимого, яиц

...способе вскрытие скорлупы производят ниже границы воздушной камеры. При этом1752314 Давление втрубчатом отборнике, кгс 7 см Наличие отбора содержимого-0,040 -0,060 - 0,070 Нет Нет 5-7 Есть Есть Нет 17- 0,075- 0,080 - 0,090 -0,100 -0,080 - 0,080 Менее 1 17 17 14 15 Менее 1 содержимое остается внутри скорлупы. Выделение содержимого осуществляют эа счет создания перепада давления на внешней и внутренней поверхностях подскорлупной оболочки в области,воздушной камеры после пробоя отверстия в остром конце скорлупы.Данный способ может быть осуществлен устройством, состоящим из емкости с трубчатым отборником и пробойника, Емкость подключается к источнику разряжения и представляет собой замкнутый сосуд, сообщающийся с отборником.Способ...

Номер патента: 1708828

Опубликовано: 30.01.1992

Авторы: Белов, Бешкарев, Гаряев, Уткин

МПК: C12M 1/00

Метки: куриных, оболочек, отбора, хориоаллантоисных, эмбрионов

...и повышение производительности способа отбора.На чертеже приведена схема, поясняющая предлагаемый способ,При отборе ХАО КЭ ориентируют вертикально острым концом вниз. Со стороны тупого конца пробивают отверстие (а) в скорлупе. подскорлупной и хориоллантоисной оболочках, Вскрывают скорлупу, срезая ее часть со стороны острого конца на диаметр 34-36 мм (б). При вскрытии разрушается связь между внутренними структурами КЭ и ХАО, Через вскрытое отверстие из скорлупы самотеком удаляют внутренние .1708828 Таблица 1 Зависимость разрушения связи ХАО с внутренними структурами от диаметра вскрытия скорлупыструктуры, при этом отверстие в тупом конце служит для поступления воздуха в полость скорлупы. После удаления внутренних...

Номер патента: 1671680

Опубликовано: 23.08.1991

Авторы: Белов, Бешкарев, Гаряев, Уткин

МПК: C12M 1/00

Метки: аллантоисной, жидкости, куриных, отбора, эмбрионов

...вскрытия, что цоньппает чистоту процесса,сокращает время мойки обрудонация и ся об края скор тупы и загрязнить аллацтоисцую жидкость, Одцовремеццо происходит выдавливание аллацтоисцой жидкости из полости скорлупы в тече 5 ние 3-5 с.П р и м е р 1. Отбор аллантоисцой жидкости проводят при введении в полость скорлупы рабочего органа, че - рез который н полость скорлупы подается давление в пределах 0,035 0,05 кг/см. Регистрируются следующие параметры: время слива, объем сливаемой аллацтоисной жидкоти (АЖ) и остаток ЛЖ в курином эмбрионе. 15Результаты экспериментов представлены в табл. 1.П р и м е р 2Зависимость объема аллантоисной жидкости при Р=0,04 кг/см от времени отбора. Результаты даны в табл. 2,Таким образом, при большем давлении...

Номер патента: 1639556

Опубликовано: 07.04.1991

Авторы: Багаев, Белов, Гаряев, Гриненков, Никитский

МПК: A01K 43/00, G01N 33/08

Метки: качества, птичьих, эмбрионов

...определения величины ослабления светового потока 28 кровеносной системой аллантоиса и скорлупой в области острого конца яйца с учетом ослабления светового потока скорлупой эмбриона.Таким образом, при контроле качества эмбрионов на третьей стадии развития фотоприемники в измерительной ячейке располагаются на трех уровнях: первый уровень соответствует уровню расположения пуги эмбриона; второй уровень - положению верхнего края желтка эмбриона; третий уровень - положению острого конца эмбриона.На практике обычно приходится контролировать и разбраковывать большие партии одновозрастных эмбрионов. находящихся в специальных инкубационных лотках, В этом случае целесообразно автоматизировать процесс контроля при помощи устройства, позволяющего...

Номер патента: 1451399

Опубликовано: 15.01.1989

Авторы: Гаряев, Луговских, Лянгузов, Медведев

МПК: F16K 17/40

Метки: клапан, пусковой, труб, ударных

...сечения.На чертеже представлен пусковой клапан для ударных труб, общий вид.Клапан содержит корпус 1, размещенный между отсеком 2 высокого давления и отсеком 3 низкого давления. В полости корпуса 1 размещен запорный орган 4, контактирующий с седлом 5. Запорный орган 4 своим штоком 6 связан с поршнем 7 пиропривода, образующим с неподвижной стенкой 8 рабочую камеру, а выполнен он в виде стакана, обращенного своим венцом в сторону седла 5. Седло 5 выполнено в виде полого цилиндра, снабженного охватывающим его кольцевым элементом 9. Днище стакана запорного органа 4 и кольцевой элемент 9 седла 5 образуют с корпусом 1 замкнутые полости, сообщенные, соответственно, каналами 10 и 11 с источником управляющего давления. Пиропривод снабжен...

Номер патента: 1437520

Опубликовано: 15.11.1988

Автор: Гаряев

МПК: F01N 1/08

Метки: выхлопа, глушитель, шума

...материала 11 центрального цяиндрического тела 4 выполнены увеличивающимися к выпускному отверстию 3.Глушитель шума выхлопа работает следующим образом.При начальном положении между образующими винтовых навивок 7 и 6 центрального цилиндрического тела 4 и корпуса 1 имеется зазор, величина которого определяется экспериментально и выставляется путем перемещения конического тела 8 относительно центрального цилиндрического тела 4При давлениях в откачиваемой полости менее 100 мм:рт.ст, центральное цилиндрическое тело 4 и коническое тело 8 занимают положение, позволяющее освободиться от грузов 9, что соответствует значительному снижению сопротивления глушителя.Струя газового потока, проходя тангенциальный впускной патрубок 2, закручивается и...

Номер патента: 1366323

Опубликовано: 15.01.1988

Авторы: Гаряев, Гомзин, Евстигнеев

МПК: B23D 1/26

Метки: нанесения, рисок

...5 с режущим инструментом 6, которая перемещается по направляющим 7 приводом 8. Стол 2 установлен на основании 1, представляющем собой рамную конструкцию на шарнире 9, а угол наклона стола 2 устанавливается регулируемыми упорами 10 и Г 1 в зависимости от заданного продольного профиля риски, который может быть постоянным и переменным. На столе 2 закреплена пята 12 с возможностью взаимодействия с профильной опорой 13, установленной на основании 1 и предназначенной для восприятия усилий резания в процессе нанесения рисок на деталь. Режущий инструмент 6 свободно перемещается вдоль .своей продольной оси, скользя хвостовиком по направляющей 14, которая воспринимает силы резания и обеспечивает необходимую траекторию движения инструмента...

Номер патента: 1333757

Опубликовано: 30.08.1987

Авторы: Гаряев, Касенов

МПК: E04H 15/26, E04H 15/48

Метки: складное, укрытие

...51 и 52 барабанов 33 и 36.Барабаны 33 и 36 с шестренями 34 и 35смонтированы соотнетстненно на осях53 и 54. 11 оложение оси 53 барабана33 закреплено фиксатором 55. Нижняячасть верхнего элемента 30, выполненная в виде верхнего корпуса 44, можетбыть расположена снаружи и объединена с верхней частью нижнего элемента3 н виде нижнего корпуса 45,посредством шпоночного соединения в виде .шпонки 56, расположенной в пазу 57.Внутренняя поверхность нижней кромкинижнего элемента стойки 1 и внешняяповерхность внешней кромки верхнегоэлемента снабжены скосами 58. Несу"щая стойка 1 закреплена в опорномустройстве 59 болтами 60. В верхнейчасти несущей стойки 1 расположенамонтажная плита 61,Раскладывание укрытия производятвращением рукоятки привода 14,...

Номер патента: 1313472

Опубликовано: 30.05.1987

Авторы: Гаряев, Карташкин

МПК: A63J 21/00

Метки: демонстрации, фокуса

...фокуса.На фиг;1 изображено устройство для демонстрации фокуса, вид сверху; на фиг.2 - сечение А-А на фиг.1.Устройство для демонстрации фокуса, содержащее плоскость 1 для перемещения шарика 2, имеет элементы 3 и 4 для связи шарика 2 с плоскостью 1, выполненной в виде кольца. Один из элементов 3 связи соединен своими концами с диаметрально противоположными концами 5 и 6 кольца 1, а другой элемент 4 одним концом соединен с центром первого элемента 3 связи, а другим - с шариком 2, причем элементы 3 и 4 связи выполнены, например, из лески и размещены внутри кольца 1.Устройство для демонстрации фокуса работает следующим образом.Устройство выносят для демонстрации фокуса на эстраду, удерживая коЛьцо 1 горизонтально в одной руке, а шарик 2 -...

Номер патента: 1090901

Опубликовано: 07.05.1984

Авторы: Бакулин, Гаряев, Евстигнеев, Ненахов

МПК: F01N 1/08

Метки: глушитель, шума

...на фиг. 4разрез В-В на фиг. 1.Глушитель состоит из корпуса 1с внутренними сплошными лопастями 2,подвижного цилиндра 3 с горизонтальными сплошными лопастями 4, подвижной вставки 5 с наружными и внутренними сплошными лопастями б, сменныхгрузов 7 и 8.Устройство работает следующимобразом, шения шума.Наиболее близким к изобретению по технической сущности и дастигае 20 мому результату является глушитель шума, содержащий корпус с внутренними лопастями и размещенный в нем подвижный в осевом направлении ципиндр с наружными лопастями 3 .1.25Недостаток известного глушителя - значительное сопротивление выхлопу на всех режимах работы насоса.Цель изобретения - повышение эффективности шумаглушения и снижение сопротивления глушителя Вьклапу...

Номер патента: 1048140

Опубликовано: 15.10.1983

Авторы: Бакулин, Гаряев, Евстигнеев

МПК: F01N 3/04

Метки: вакуумного, выхлопное, насоса

...перфорированный экран, соединенный с входным патрубком, клапан, датчик давления в емкости, подключенный к входному патрубку, связанный с приводом клапана, устройство дополнительно содержит источник управляющего давления, входной патрубок выполнен составным, нижняя его часть установлена с возможностью осевого перемещения и с образованием в верхней . части герметичной управляющей полости переменного объема, которая соединена через клапан с источником управляющего давления.На чертеже показана схема предлагаемого выхлопного устройства вакуумного насоса. 2Устройство содержит частично заполненный жидкостью корпус 1, входной неподвижный патрубок 2, переходящий во входной подвижный патрубок 3, оканчивающийся перфорированным экраном 4,...

Номер патента: 992764

Опубликовано: 30.01.1983

Авторы: Гаряев, Комаров

МПК: F01N 1/08

Метки: глушитель, шума

...противоположного направления. Винтовые навивки цилинд.ра и корпуса могут быть выполнены . многозамодными.На чертеже изображен глушитель, продольный разрез.Глушитель содержит цилиндрический корпус 1 с тангенциальным входным патрубком и расширяющимся выпускным раструбом 2, незакрепленное централь 3 992764 ное тело .3, помещенное в цилиндрических направляющих корпуса и выполненное в виде цилиндра с конической головкой 4, винтовую навивку 5 цилиндра и внутреннюю винтовую навивку 6 корпуса 1.Струя газового потока, проходя тангенциальный впускной патрубок, закручивается: и смешивается во входной части корпуса 1. Дальнейшее про- .10 текание газа через навивки 5 и 6 противоположного направления проис" ходит. с его разделением на два...

Номер патента: 983215

Опубликовано: 23.12.1982

Автор: Гаряев

МПК: E04B 1/343

Метки: блок, объемный, трансформируемый

...собой шарниром б по внутРенней является равенство расстояния о межграни стыка. Стеновые панели 2 Раэ- ду шарнирами в перекрытии и конструкделены вертикальна на полупанели, .цйи пола толщине т панелей 2. В просоединенные между собой шарниром 7 тивном случае на стадии прохожденияпо внешней грани стыка и шарниром25положения П произойдет разрушение8 со стеновыми панелями 1 по внУт- шарнирных соединений.ренней грани примыкания. Стеновые па- В положении 1 (фиг,1 и 2) самомоннели 1 скреплены в свою очередь с тирующийся объемный блок стабилиэиплитами пола 5 и перекрытия 3 соот- руется под действием распора констветственно шарнирами 9 и 10 по внеш З 0 рукций вместах присоединенияблагоданей грани примыкания. Плита перекры ря...

Номер патента: 799770

Опубликовано: 30.01.1981

Автор: Гаряев

МПК: A62C 3/04

Метки: газовоймагистрали, огнепреградитель

...а в днищах выполнены центральные отверстия с размещенным в них стержнем 11Цилиндры 7 и 9 снабжены тарированными пружинами 12 и закреплены на стержне 11 с возможностью вертикального перемещения относительно крники 4. Цилиндр 9 закреплен в крышке жестко. На стержне 11 на резьбе установлен клапан 13.Огнепреградитель работает следующим образом.799770 Заказ 10243/5 Т 477 Подписно ВНИИ ал ППП "Патент", г. Ужгород, ул. Проектная,4 При давлении газа, непревышающем расчетной величины, его движениечерез огнепреградитель происходит последовательно между следующими поверхностями: внутренней корпуса 1и внешней цилиндра 7, торцом цилиндра 7 и крышкой 4, внутренней цилиндра 7 и внешней цилиндра 8, через отверстия в днище цилиндра 8, внутренней...

Номер патента: 798758

Опубликовано: 23.01.1981

Авторы: Гаряев, Гулинский, Кирьяков, Кравцов, Чемес

МПК: G05D 23/19

Метки: температуры

...текущему значению температуры внутри термостата, сни" 1 з жается с движка потенциометра 4 регулирования времени переходного теплового процесса и поступает на второй вход компаратора 8. Датчик температуры состоит из двух терморезис торов. Первый датчик 1 температуры расположен возле нагревателя, второй датчик 2 температуры - непосредственио у объекта термостабилиэации (или внутри него). Напряжение, снимаемое с движка потенциометра 4, определяется температурой в некоторой точке, находящейся между нагревателем 10 и объектом термостабилизации, ее положение задается положением движка потенциометра 4. В компараторе 8 напряжение задания температуры объекта термостабилиэации и напряжение, определяющее значение температуры внутри...

Номер патента: 768434

Опубликовано: 07.10.1980

Авторы: Андреев, Бакулин, Гаряев, Дроздов, Егорычев

МПК: B01D 47/02

Метки: вакуумного, выхлопных, газов, глушения, мокрой, насоса, шума

...для мокрой очистки и глушения шума выхлопных газов вакуумного насоса содержитчастично заполненный жидкостью корпус 1 с входным и выходным патрубками 2 и 8 и погруженный в жидкость перфорированный экран 4, датчик давления (на чертежах не показан), установленный на откачиваемом объеме Б, сосуд б, имеющий разделенные диафрагмой 7 жидкостную и газовую полости 8 и 9, первая,из которых сообщена с нижней частью корпуса 1, а последняя подключена к источнику пониженного давления (например к атмосфере на фиг. 1, к откачиваемому объему на фиг. 2) посредством клапана 10, связанното с датчиком давления,уровень жидкости в корпусе 1 поднимаетсядо переливного патрубка 11, При включенииИкуумйого"насоса и начале понижения дав ления в...

Номер патента: 731968

Опубликовано: 05.05.1980

Авторы: Вихерт, Гаряев, Петренко

МПК: A61K 35/12

Метки: веществ, резерпиноподобных, эндогенных

...при 40 С и наносят на плаьтинки "Силуфол". Хроматографируют в сис теме хлороформ: метанол (95:5 по объему). Затем эту же пластинку после высущивания при комнатной температуре развивают в системе иэобутанол: уксусная кислота; вода (4:1:1), После высушим ния при комнатной температуре пластинку просматривают в ультрафиолетовом свете 1270-300 нм). Все флуоресцирующие зоны соскребают, объединяют и экстрагируют хлороформом или ацетоном термоста- ЗО тированием при 37 ОС в течение 3 ч.Экстракт фильтруют через бактериальный фильтр, фильтрат концентрируют на роторном испаритеде при 40 С и снова хроОматографируют в тех же системах, как 35 описано, Вновь экстрагируют флоуресцирующие эоны, концентрируют и упариваютих, как, описано....

Номер патента: 673284

Опубликовано: 15.07.1979

Авторы: Бойко, Гаряев

МПК: A62C 3/04

Метки: газовой, магистрали, огнепреградитель

...из корпуса 1, в котором расположены рассекатели 2,3 с прорезями 4, и полости 5.Рассекатели 2,3 выполнены в виде зо-двух сопряженных конусов с утлублениями ен- в основаниях. При соединении оснований ями конусов углубления образуют полость 5Прорези на, боковых поверхностях конусоввыполнены расширяюшимися к основанию,В причем плошадь сечения каждого каналав вершине конуса не превышает 1 мм .3Гаэ, поступивший к вершине конуса,рассекается прорезями, каждая иэ которыхимеет плошадь проходйого сечения в 101 15 раэ меньшую,"чем входное отверстиеогнепреградителя.Применение конических рассекателейс прорезями иа боковой поверхности, расширяюшимися к. основанию позволило иЖ 3 раза уменьшить размеры огнепреграднтеля и получить...

Номер патента: 673283

Опубликовано: 15.07.1979

Авторы: Бакулин, Гаряев

МПК: A62C 3/04

Метки: газовой, магистрали, огнепреградитель

...температуры 20 25 С. уса 1,выных аввеые рая страыхретен а и Изобретение относится к устройствам,предупреждавшим распространение пламени в магистралях с кислородо-водородо-гелиевой смесью КВГС),Известен огнепреградитель для газовой магистрали, состояший из корпуса,крышки и размещенных в корпусе двухкрайних и среднего рассекателей с прорезями на поверхностях 11,Однако известный огнепреградительимеет сравнительно невысокую вффективность и значительные габариты и вес.Цельто изобретения является повышение эффективности и уменьшение габаритов устройства,Цель достигается тем, что в огнепреградителе средний рассекатель выполненв виде соосно расположенных цилиндров,а прорези на их боковых поверхностяхвыполнены в виде многозаходных...

Номер патента: 668691

Опубликовано: 25.06.1979

Авторы: Гаряев, Комаров

МПК: A62C 3/04

Метки: газовой, магистрали, огнепреградитель

...сферы установлены с зазором между ними и имеют радиальные отверстия. Радиальные отверстия в соседних сферах расположены в шахматном порядке, причем диаметры отверстий увеличиваются от вершины к остен гц зме- гразосчет его мпесм . 54) ОНГЕПРЕГРАДИТ нованию в одной полусфв дрхтой.На чертеже изображеройство.Оно имеет корпус5 4 с радиальными отверсными в пределах 0,3 - 1,ду внутренней поверхносферическим рассекателеду сферическими рассек4 выполнены в пределахо Площадь кольцевых зазоров междуками корпуса и полусферой, а такжеду поверхностями соседник полусфер в4 раза больше входного отверстия вБ прег ради тел ь.Огнепреградитель работает следуюобразом.При воспламенении газа и резкомнении давления и температуры огнепредитель препятствует...

Номер патента: 626781

Опубликовано: 05.10.1978

Автор: Гаряев

МПК: A62C 3/04

Метки: газовых, магистралей, огнепреградитель

...и с Ш в ния - повышение зфи уменьшение габартеля. неалейчеререгра-фпо ос"утри оля Заа ла изобрете Огнепистрале Изобретение относится к ижаркой технике, а именно к увам, ограничивающим возможнопространения огня в газовыхляхаИзвестен огнепреградительзовых магистралей, содержашищенные последовательно в цилком корпусе цилиндрические рлй газового потока, имеющиеные йрореэи и прорези на бокверхностях 1.Такой огнепреградитель невает защиту газовых магистрадавлениях 200-50 ати с темпгаза 2500-3500 С.Цель иэобрететивности работытов ьгнепрегради Зто достигается тем, что в огпреградителе для газовых магистрв среднем рассекателе выполненыдующиеся между собой радиальныенаклонные к продольной оси огнепдителя каналы, которые на бокововерхности...

Номер патента: 624058

Опубликовано: 15.09.1978

Авторы: Бойко, Гаряев, Сулягин

МПК: F16L 37/10

Метки: соединение, трубопроводное

...завиичнвание резьбовой муфты на корпус вентиля подсоединяемой каме ры, а также повьааенные требования к исправности резьбового конца веити ля.Известно также трубопроводное соединение, содержащее ниппель, эксцентрично расположенный в гнезде пер ходной втулки, охватывающей реэьбово вентиль 12.Недостатком известного соединения является его невысокая надежность.Цель изобретения - повышение надежности соединения,Для этого на переходной втулке дополнительно с эксцентрнситетом установлена муфта с нарезкой, соответствующей шагу, профилю и направлению резьбы вентиля,На чертеже представлено п гаемое соединение. Оно состо магистрального штуцера 1, уп шпильки золотника 3, уплотне переходной втулкж 5 муфты 6 резкой 7, соответствующей ша Филю и...

Номер патента: 590492

Опубликовано: 30.01.1978

Авторы: Гаряев, Комаров

МПК: F04F 9/00

Метки: вакуумный, диффузионный, насос

...ДффузионЫ жап;й охлаждаемь по оси, снабженпы на его поверхности 30 лепныма подшипИзобретение относится к области вакуумной техники,Известен диффузионный насос, содержащий корпус с паропроводом, снабженным соплами 1. Скорость откачки у этого насоса незначительна.Известен также диффузионный насос, содержащий охлаждаемый корпус с паропроводом по оси, снабженным соплами, размещенными на его поверхности тангенциально, и установленным на подшипники качения 121, Этот насос является наиболее близким к изобретению по технической сущности и достигаемому результату. Однако в известном насосе имеет место пристеночная миграция рабочей жидкости, что не дает возможности получить чистый вакуум,Целью изобретения является повышение быстроты откачки и...

Номер патента: 587946

Опубликовано: 15.01.1978

Автор: Гаряев

МПК: A62C 3/04

Метки: газовой, магистрали, огнепреградитель

...- повышение эффективности защиты.Указанная цель достигается тем, что в огнепрсградителе, содержащем размещенные 25 в корпусе с крышкой рассекатели газового потока, представляющие собой установленные соосно цилиндры с прорезями на повсрхности, средний из которых имеет больший диаметр, на внутренней повсрхности корпуса выполне- ЗО ны по многозаходной винтовой линии прорези, а на боковой поверхности среднего цилиндра прорези также выполнены по многозаходной винтовой линии противополокного направления,1-1 а чсртежс изображен огнепрсградптсль в разрезе.В корпусе 1 с крышкой 2 размещены рассскатели 3, 4 и 5 с радиальными прорезями 8 на торцах и продольными прорезями 7 па боковых поверхностях рассскателей меньшего диаметра. На внутренней...

Номер патента: 559708

Опубликовано: 30.05.1977

Авторы: Бакулин, Бойко, Гаряев

МПК: A62C 3/04

Метки: газовой, магистрали, огнепреградитель

...при возза до 2000 - 3500 С й уставлению выполаметра, орцах ичсртстгается последов (ателей в пакете п ока, причем рассецилиндров раз диальные прорези - на боковых пов изобретения поя тельнонапр ателп ого д на т рхнос няется из корпуса 1, и 5, имеющих ольные прорси тель состои ассекателей 3 прорези 6 и п Это достновкой рассегазового потпены в видеимеющих рапродольныеСущностьжом.Огнепрегркрышки 2 ирадиальныези 7,Рассекатсль 3 выполнен составным, верхняя его часть изготовлена из тугоплавкого материала, например термостойкой стали, а нижняя - из материала, имеющего высо кий коэффициент теплопроводностн, например мети.Рассекатели 4 и 5 также выполнены пзматериала с высоким коэффициентом теплопроводности.20 Огнепреградптель...

Номер патента: 118304

Опубликовано: 01.01.1958

Авторы: Бедов, Веников, Гаряев, Генба, Зайко, Коныгин, Мирковский

МПК: F27D 3/06

Метки: загрузочная, печи, подачи, тару, упакованной, ферросплавные, шихты

...открывание и закрывание которых сблокировано с ходом тележки 1. Для подачи мешка из наклонного желоба под клещи 5 установлен наклонный лоток 11.По наклонному желобу 8 и лотку 11 мешки перемещаются под влиянием собственного веса. После завалки очередного мешка в печь завалочная тележка при своем возвращении на исходное место автоматически открывает кран для впуска сжатого воздуха в цилиндр 12 зажима 10, прижимающего мешок к желобу. Дойдя до исходного местч, тележка открывает другой кран, впускающий воздух в цилиндр 13 затвора 9, который, поворачиваясь, открывает путь следующему мешку на118304 ПЛОщядку под клещами д. )ях 1 ят этОГО мешка с п.1 О 1 цядкп Осуществляют при помощи цилиндра 6, зятем его поднимают лебедкой и, перемещая...

Номер патента: 43906

Опубликовано: 31.08.1935

Автор: Гаряев

МПК: C21B 7/10

Метки: воздушный, горизонтальный, доменной, печи, холодильник

...кладке футеровки после сборки холодильника и опробования на всздухо.непроницаемость под давлением одной атмосферы холодильник укладывают вместе с концами подводящих и отводящих трубок на шамотовом растворе, выводя трубки через отверстие во внеш.нем цикле кладки шахты, которое закрепляется стальной амбразурой 5 (фиг. 4), прикрепленной к кожуху шахты. После этого холодильник может быть приключен к отводящей и подводящей воздух секции.Уход за холодильниками во времяэксплоатации доменной печи заключается в том, чтобы последние достаточно охлаждались и чтобы температура их не превышала 500, что видно будет через смотровое отверстие 12 на глаз, Регулирование нагрева должно вестись при помощи кранового открытия воздуха на холодильники....
