Павлинцев

Номер патента: 1759338

Опубликовано: 07.09.1992

Авторы: Павлинцев, Попова

МПК: A01J 11/00, A01J 13/00

Метки: асептических, заквасок, молочных, производства, условиях

...клапана 13 в надконтейнерную камеру, паровая труба подводится в ваннусверху и к верхней ее части присоединяетсятрубопровод 26, обратный клапан 13 и трубопровод 27 подвода асептического воздуха. В противном случае на вертикальномучастке паровой трубы при выключенномпаровом клапане по закону сообщающихсясосудов будет устанавливаться столб воды,который в момент включения парового клапана будет выдавливаться в стерильно чистую надконтейнерную камеру.Каждый контейнер 2 своим корпусом сприваренной к поддону 4 обечайкой 28(фиг,2) образует кольцевую щель 29 - водяной затвор,Разность уровней внутри кольцевой щели 29 и зависит от установленного на редукционном клапане 17 давленияасептического воздуха, величина которого вмм вод, ст. в...

Номер патента: 1579529

Опубликовано: 23.07.1990

Авторы: Павлинцев, Суродеев

МПК: B01D 29/44

Метки: фильтр, щелевой

...16, Между набором колец и гайками 16 установлено распорное кольцо 17, имеющее выступы 18, которые поддерживают консольную часть фильтрующего элемента в корпусе 1 и в то же время обеспечивают проход фильтрата и промывочной жидкости, Крышка 19 фильтра герметично уплотнена в корпусе 1 при помощи уплотняющего резинового кольца 20.В верхней и нижней частях фильтрарасположены две полости: 21 - для накопления легких (плавающих); частиц, задержанных фильтрующей поверхностью, и 22 - для сбора тяжелых загрязнений.Фильтр работает следующим образом.Фильтрующая жидкость под давлением подается через входной патрубок 2, расположенный по касательной к корпусу (фиг. 2).Поток раскручивается в узком кольцевом55 Достаточная жесткость фильтрующего...

Номер патента: 845031

Опубликовано: 07.07.1981

Автор: Павлинцев

МПК: G01M 1/02

Метки: балансировкиизделий

...движком 34; последовательно соединенных между собой электронного автоматического потенциометра 35 с входом, подключенным к выходу потенциометрической мостовой схемы 33; и реверсивного двигателя 36, механически связанного с движком 34 и с движком реостата 23. Обмотки 24 и 25 управляемой электромагнитной системы 7 и обмотки 12 и 13 датчика 9 угловых колебаний шпинделя имеют схему включения (не указана на чертеже), идентичную схеме включения обмоток 21, 22 и 10, 11. Устройство снабжено также датчиками 37 и 38 осевых усилий, датчиком 39 дисбаланса, датчиком крутящего момента (не указан на чертеже), установленным не де 4формируемом элементе 20, тормозным механизмом 40, обеспечивающим фиксирование положения шпинделя с изделием.Устройство...

Номер патента: 798753

Опубликовано: 23.01.1981

Авторы: Павлинцев, Ткачев

МПК: G05D 16/06

Метки: давления, регулятор

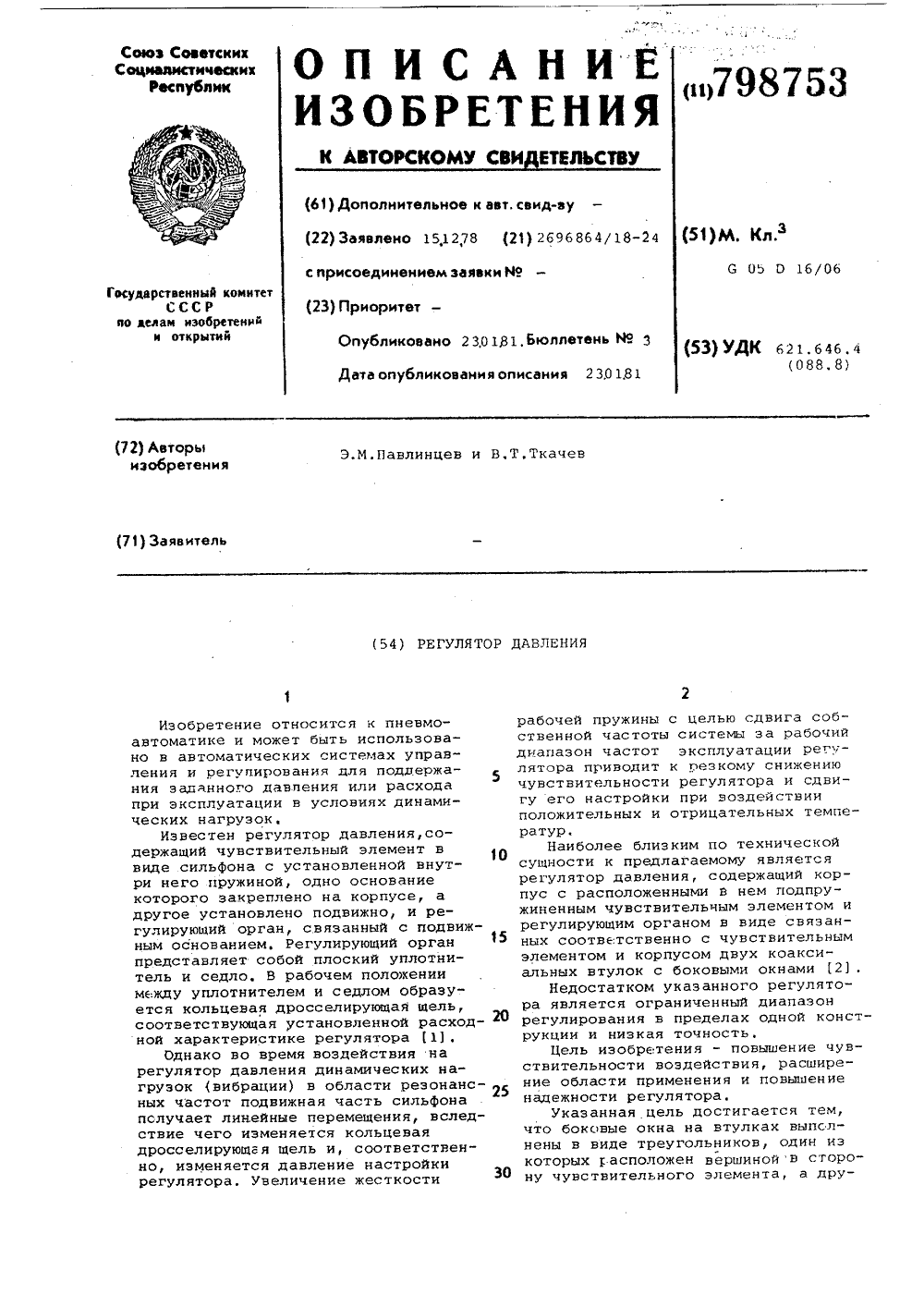

...давления содержит штуцер 1, закрепленный в корпусе 2 чайкой 3 и уплотненный кольцом 4, В корпусе 3 размещен чувствительный элемент - вакуумированный сильфон 5 спружиной 6, жестко закрепленной наштуцере 1 и подвижном основании 7,выполненным за одно целое с втулкой8, имеющей теугольное отверстие 9для прохода газа к выходному каналу10,В нижней части корпуса устанавливается регулировочный винт 11, выполненный за одно целое с втулкой12, имеющей треугольное отверстие13, РегУлировочный винт снабжен резиновым уплотнительным кольцом 14 иконтргайкой 15. На одной втулкетреугольные отверстия выполнены так,чтобы вершина треугольника обращенав сторону сильфона, а на другсйвтулке треугольное отверстие располагается под углом к первому...

Номер патента: 700796

Опубликовано: 30.11.1979

Автор: Павлинцев

МПК: G01M 10/00

Метки: гидродинамических, роторов, характеристик

...с постоянной частотой и амплитудой, при 10 этом измеряют значение и угол дисбалансапо силам, возникающим в опорах, кроме того, измеряют реакцию массы подвижных частей на вертикальную ось и механический момент. Резервуар заполняют жидкостью, 15 при тех же режимах движения проводят измерение суммарной неуравновешенности, суммарных сил упоров и моментов дважды за один период колебаний при движении ротора по часовой стрелке и против часо вой стрелки, гидродинамическую неуравновешенность, гидродинамические силы упора и моменты определяют для засасывающей и нагнетающих поверхностей лопастей алгебраическим вычитанием из сумдарных ха рактеристик одноименных векторов механических характеристик, измеренных по тем же направлениям. Из...

Номер патента: 602805

Опубликовано: 15.04.1978

Авторы: Браиловский, Павлинцев, Петров

МПК: G01M 5/00

Метки: колебаний, пневматических, покрышек, собственной, угловых, частоты, шин

...или наружной поверхиостн, вьшолненную в виде захвата 3 и бандажа 4, электромагниты 5 привода угловых автоколебаний (на чертеже не показан) с якорями 6, размещенными на бандаже 4 между электромагнитами 5. Ддя управлении приводом автоколебаний на бандаже установлен индуктивный датчик 7 обратной связи.Устройство работает следувпцим образом.Покрышку 2, поддутую до рабочего давления, фиксируют по наружной илн внутренней поверхности, При воздействии переменного магнитного поля на наружную поверхность покрышки захват фиксирует ее по внутреннему диаметру и выполнен таким образом, что обеспечивает герметичность покрышки, а бандаж выполнен по наружному диаметру покрышки (фиг. 1 и 3). При воздействии переменного магнитного поля на внутреннюю...

Номер патента: 542112

Опубликовано: 05.01.1977

Авторы: Браиловский, Калугин, Павлинцев, Петров

МПК: G01M 1/02

Метки: балансировочный, станок

...установленный торсион,шпиндель, закрепленньй на торсионе, привод угловых колебаний шпинделя и измерительньй м, электрически соединенным с азовращателеь и с измерительным блоком,5 На фиг. 1 изображен балансировочный станок; на фиг. 2 - то же, разрез пс А - А на фиг. 1; на фиг. 3 схема одного канала измерительного блока. Балансировочный станок содержит станину 1,жестко связанный со станиной вертикально уста 10 новленный торсион 2, шпиндель 3, закрепленный на торсионе, привод 4 угловых колебаний с ротором 5,жестко соединенным со шпинделем, обойму 6 с закрепленными на ней пьезодатчиками 7, кольцо 8.,установленное концектрично шпинделю посред 15 ством компенсационных пьезодатчиков 9 и опор 10. Измерительные пьеэодатщ ки 7 через смеси аличии...

Номер патента: 439713

Опубликовано: 15.08.1974

Авторы: Браиловский, Гордеев, Павлинцев, Петров

МПК: G01M 1/02

Метки: балансировочное

...й опор 5, детали 4, их сигнаво, содержащее й для закреплестановленный на т, и привод углол и ч аю щееся я габаритов устыполнен в виде о последователь- ванного коаксиБал ансировочное устроистстанину, шпиндель с оправко О ния балансируемой детали, устанине через упругий элемен вых колебаний шпинделя, о т тем, что, с целью сокращени ройства, упругий элемент в полого торсиона, соединенног но со шпинделем и смонтиро ально ему. ину 1, шпиндель ения балансируедатчиков 6, раз и станиной 1, жестко закрепленего якорь 8 элекит ста закрепл пьез орами ала 7,и несущИзобретение относится к области балансировочной техники и может быть использовано в балансировочных устройствах с приводом угловых колебаний.Известно балансировочное устройство, содержащее...

Номер патента: 418749

Опубликовано: 05.03.1974

Авторы: Браиловскнй, Гордеев, Изобретени, Павлинцев

МПК: G01M 1/22

Метки: 418749

...известного способа состоит в том, что в условиях воздействия внешних вибраций, например при установке балансировочного устройства на перекрытиях производст венного помещения, он не позволяет получить требуемой точности определения параметров неуравновешенности.С целью повышения точности в условиях воздействия внешних вибраций измеряют ко о лебания основания опор и по сумме результатов измерения колебаний опор и их основания определяют величину,и угловую координату неуравновешенности.Способ схематично поясняется чертежом. 25 На перекрытии 1 установлено бал ное устройство 2, его опоры 3 сна пример, пьезодатчиками 4, восприн колебания опор от неуравновешенно деннои в движение вращающеися бала мой детали 5.Для измерения...

Номер патента: 367374

Опубликовано: 01.01.1973

Авторы: Аникеев, Вител, Миритюк, Павлинцев, Якимук

МПК: G01N 21/17

Метки: дисперсности, методом, оптическим, сажи

...явител ОСОБ ОПРЕДЕЛЕНИЯ ДИСПЕРС ОПТИЧЕСКИМ МЕТОДОМ зной, а зеркальнойо потока, отраженногосажи. дисперне дифсветовобразц составл яющеи т поверхности Пред м ет и зоо р ет енияСпособ определения дисперсности с тнческим методом, заключающийся товлении образца сажи прессованием, нии его параллельным пучком света ренин отраженного светового потока, ющийс.ч тем, что, с целью повышения сти измерения высокодисперсных са ряют зеркальную составляющую отра светового потока от поверхности сажи. что ра- обИзобретение относится к областисионного анализа сажистых частиц.Известен способ определения дисперсностисажи оптическим методом, заключающийся вприготовлении образца сажи прессованием,освещении его параллельным пучком света иизмерении...

Номер патента: 337675

Опубликовано: 01.01.1972

Авторы: Кольберт, Московский, Павлинцев, Петров

МПК: G01M 1/02

Метки: iii», slftts-•, балансировочное, ка, устройство•••••"full

...содержит станину 1 на которой посредством упругих элементов 2 закреплена платформа 8 с колонной 4. Внутри колонны 4 помещен торсион б, представляющий собой у 1 пругий элемент кручения,концы которого жестко связаны с колойной 4,например, посредством группы пружинно-за 5 тяжных колец 6 и 7 (см. фиг. 3). На торсионе 5 закреплена оправка В с неуравновешенной,деталью 9, на которой размещено подвижное эвено возбудителя угловых колебаний, например, подвижные сердечники 1010 электромагнитного возбудителя (см. фиг, 1,2), размещенного на платформе 3.Датчики 12 неуравновешенности раополагаются на колонне 4 или платформе 3 в местах, удобных дял восприятия неуравновешен 15 ных сил.Колебания от возбудителя 11 передаютсяна неуравновешенную,...

Номер патента: 313111

Опубликовано: 01.01.1971

Авторы: Кольберт, Московский, Павлинцев, Петров

МПК: G01M 1/02

Метки: балансировочное

...известного устройства состоит в том, что вследствие несимметричного относительно вала расположения элементов его подвески для получения данных о неуравновешенности ротора необходимо соответствую щим образом преобразовать сигнал датчика вибрации.С целью повышения точности измерения параметров неуравновешенности в предлагаемом устройстве промежуточный элемент под вески выполнен в виде правильного многоугольника, центр которого совпадает с осью торсионного вала, стержни первой группы подвески закреплены на валу своими серединами и концами на промежуточном элементе, ЗО а стержни второй группы закреплены своими серединами на станине и концами - на промежуточном элементе.На фиг. 1 изображено предлагаемое балансировочное устройство, вид...

Номер патента: 232590

Опубликовано: 01.01.1969

Авторы: Клочко, Павлинцев

МПК: G01N 1/24, G01N 25/30

Метки: алкоголясмеси, газовой, наличие, паров, портативный, экспресс-анализатор

...преобразователя, обеспечгивающие автоматическое дозирование количества исследуемой газовой смеси.Пробоотборник выполнен в виде вставляемого в рабочую камеру и облицованного изнутри термоизолявпонным материалом корпуса. Нагревательный элемент выполнен в форме чашки, заполненной гранулами адсорбента 12, которые уплотняются спиральной пружиной И через сетчатый диск 14, Нагревательный элемент крепится во внутренней полости корпуса пробоотборника с помощью распорного кольца 15 из термостойкопо изоляционного материала. Наружный диаметр центральной часм корпуса пробоотборника выполнен меньшим, чем диаметр рабочей камеры 4 на величину, обеспечивающую свободное протекание охлаждающего воздуха.Между корпусом пробоотборника 2 и...
