Регулятор давления

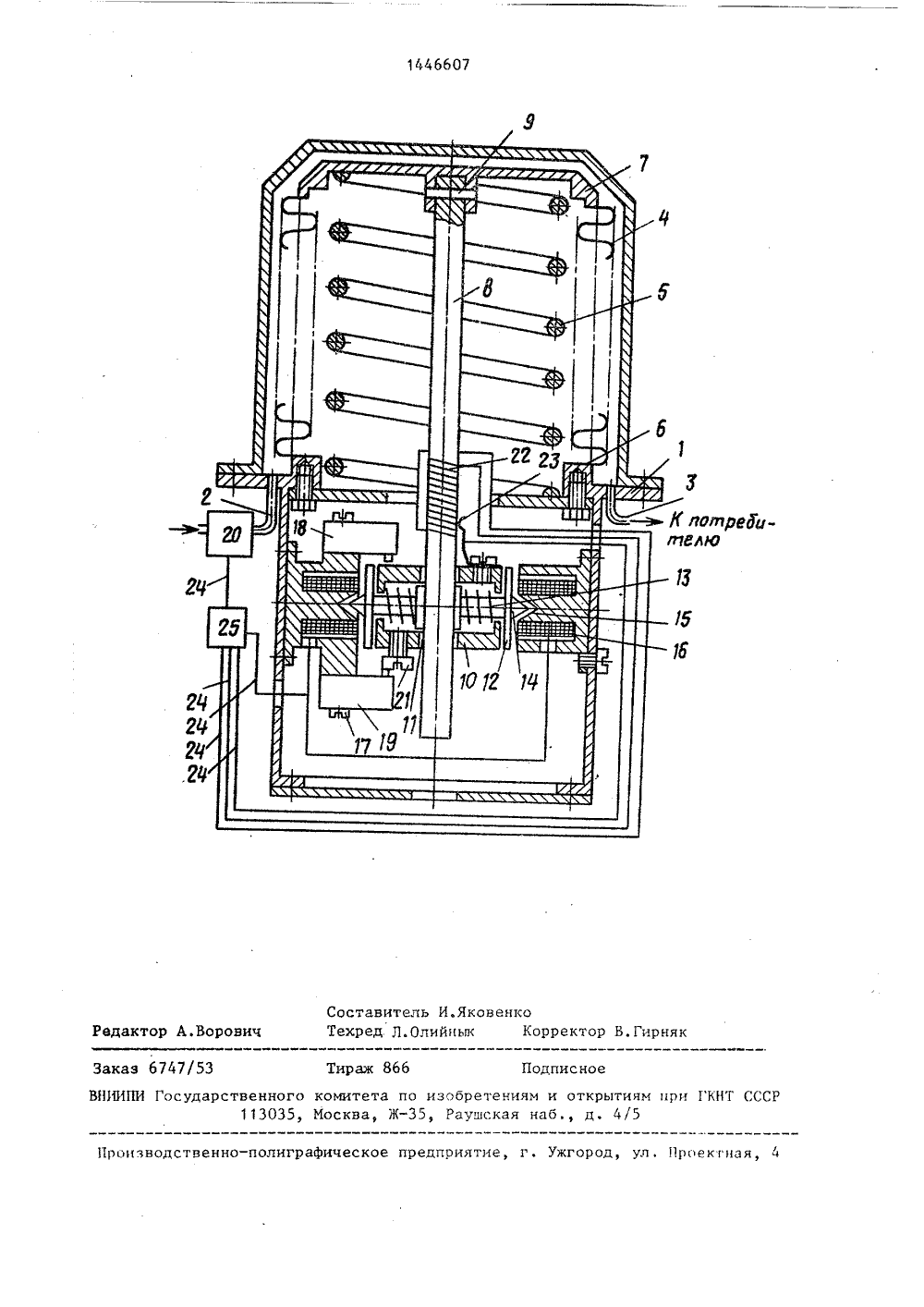

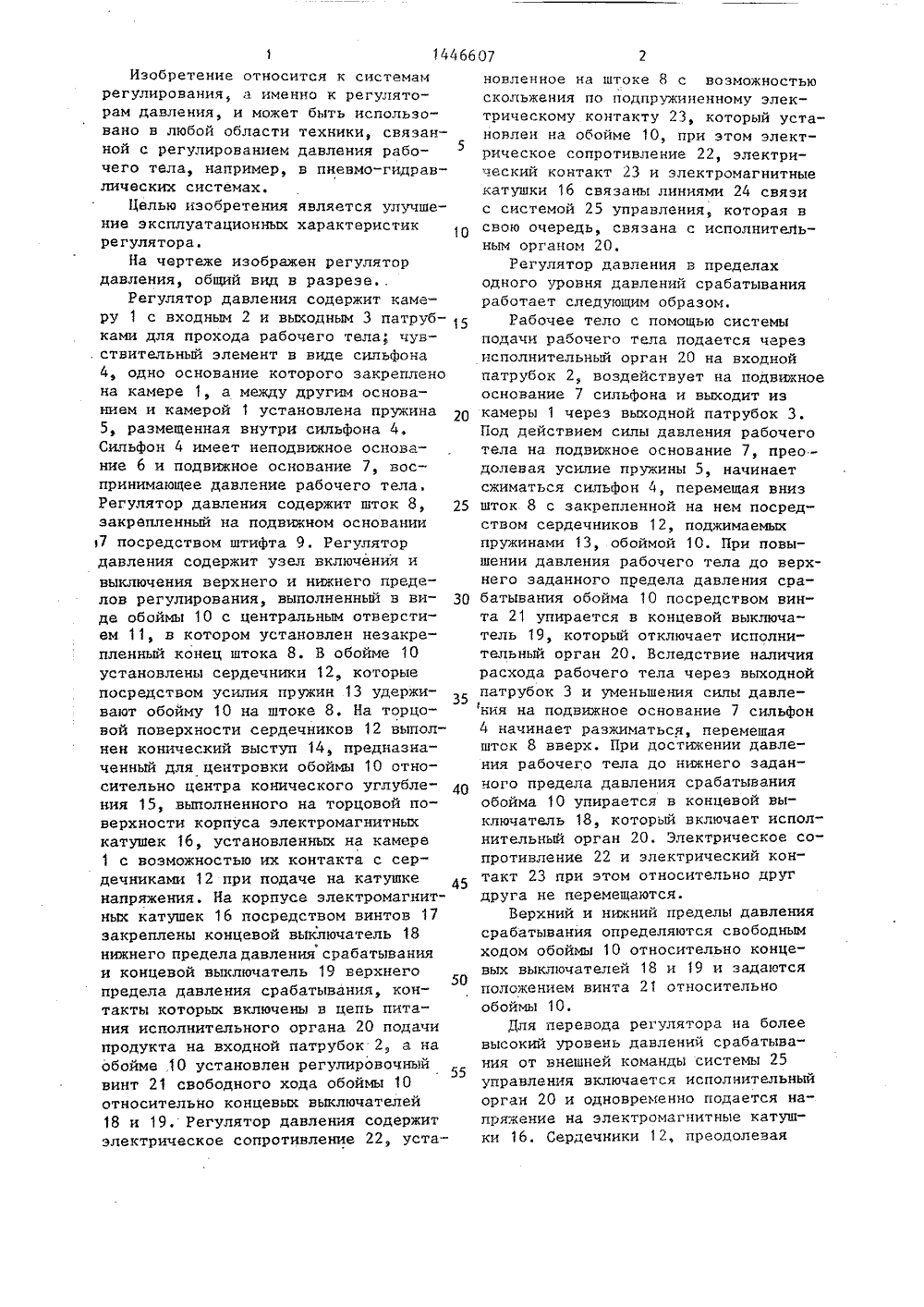

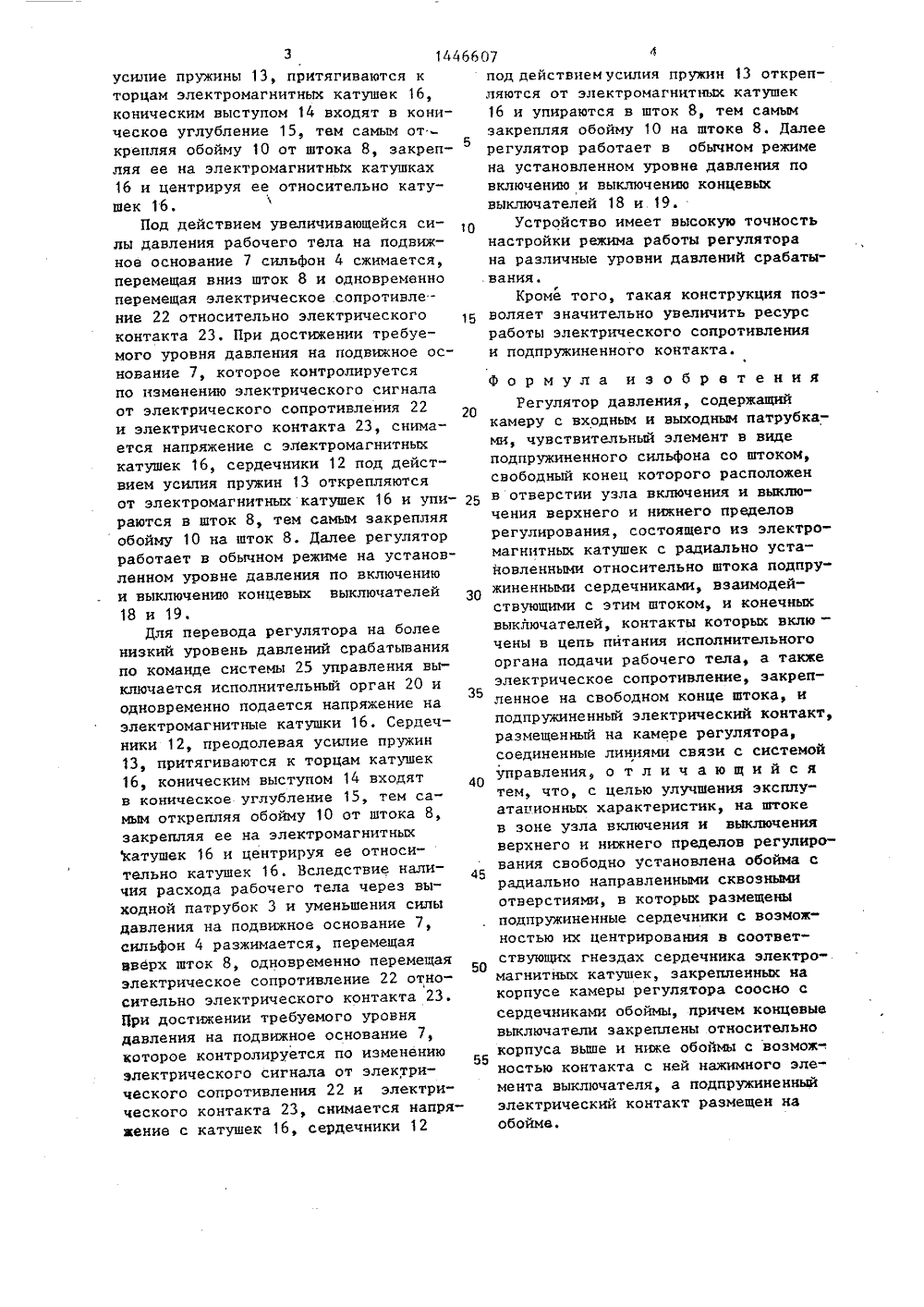

(56) Авторское св РУ 1386920, кл. С 009. 10. 86,(57) Изобретение относится к системам регулирования, а именно к регуляторам давления, и может быть использовано в любой области техники,связанной с регулированием давлениярабочего тела, например в пневмогидросистемах. Цель изобретения -улучшение эксплуатационных характеристик. В регуляторе давления нашток свободно установлена обойма, вкоторую вмонтированы подпружиненныесердечники с возможностью их центрирования в гнездах электромагнитныхкатушек, закрепленных на корпусе.Концевые выключатели установлены наэлектромагнитных катушках выше и нижеобоймы, а подпружиненный электрический контакт прикреплен к обойме.Устройство имеет высокую точность настройки режима работы регулятора наразличные уровни давления срабатыва"ния. Кроме того, такая конструкцияпозволяет значительно увеличить ресурс работы электрического сопротивления и подпружиненного контакта.1446607 скольжения по подпружиненному электрическому контакту 23, который установлен на обойме 10, при этом электрическое сопротивление 22, электрический контакт 23 и электромагнитныекатушки 16 связаны линиями 24 связис системой 25 управления, которая всвою очередь, связана с исполнительным органом 20.Регулятор давления в пределаходного уровня давлений срабатыванияработает следующим образом.Рабочее тело с помощью системы подачи рабочего тела подается черезисполнительный орган 20 на входнойпатрубок 2, воздействует на подвижноеоснование 7 сильфона и выходит из камеры 1 через выходной патрубок 3. Под действием силы давления рабочеготела на подвижное основание 7, преодолевая усилие пружины 5, начинаетсжиматься сильфон 4, перемещая внизшток 8 с закрепленной на нем посредством сердечников 12, поджимаемых пружинами 13, обоймой 10. При повышении давления рабочего тела до верхнего заданного предела давления срабатывания обойма 10 посредством винта 21 упирается в концевой выключатель 19, который отключает исполнительный орган 20, Вследствие наличия расхода рабочего тела через выходной патрубок 3 и уменьшения силы давления на подвижное основание 7 сильфонначинает разжиматься, перемещая шток 8 вверх. При достижении давления рабочего тела до нижнего заданного предела давления срабатывания обойма 10 упирается в концевой выключатель 18, который включает исполнительный орган 20. Электрическое сопротивление 22 и электрический контакт 23 при этом относительно друг друга не перемещаются.Верхний и нижний пределы давления срабатывания определяются свободным ходом обоймы 10 относительно концевых выключателей 18 и 19 и задаются положением винта 21 относительно обоймы 10.Для перевода регулятора на более высокий уровень давлений срабатывания от внешней команды системы 25 управления включается исполнительный орган 20 и одновременно подается напряжение на электромагнитные катушки 16. Сердечники 12, преодолевая Изобретение относится к системамрегулирования, а именно к регуляторам давления, и может быть использовано в любой области техники, связанной с регулированием давления рабочего тела, например, в пневмо-гидравлических системах,Целью изобретения является улучшение эксплуатационных характеристикрегулятора.На чертеже изображен регулятордавления, общий вид в разрезе,.Регулятор давления содержит камеру 1 с входным 2 и выходным 3 патрубками для прохода рабочего тела; чув. ствительный элемент в виде сильфона4, одно основание которого закрепленона камере 1, а между другим основанием и камерой 1 установлена пружина5, размещенная внутри сильфона 4,Сильфон 4 имеет неподвижное основание 6 и подвижное основание 7, воспринимающее давление рабочего тела.Регулятор давления содержит шток 8, 25закрепленный на подвижном основании7 посредством штифта 9. Регулятордавления содержит узел включения ивыключения верхнего и нижнего пределов регулирования, выполненный в виде обоймы 10 с центральным отверстием 11, в котором установлен незакрепленный конец штока 8. В обойме 10установлены сердечники 12, которыепосредством усилия пружин 13 удерживают обойму 10 на штоке 8. На торцовой поверхности сердечников 12 выпол"нен конический выступ 14, предназначенный для центровки обоймы 10 относительно центра конического углубления 15, выполненного на торцовой поверхности корпуса электромагнитныхкатушек 16, установленных на камере1 с возможностью их контакта с сердечниками 12 при подаче на катушкенапряжения. На корпусе электромагнитных катушек 16 посредством винтов 17закреплены концевой выключатель 18нижнего предела давления срабатыванияи концевой выключатель 19 верхнегопредела давления срабатывания, контакты которых включены в цепь питания исполнительного органа 20 подачипродукта на входной патрубок 2, а наобойме 10 установлен регулировочныйвинт 21 свободного хода обоймы 10относительно концевых выключателей18 и 19. Регулятор давления содержитэлектрическое сопротивление 22, установленное на штоке 8 с возможностью4 бб 07 51015 3 14 усилие пружины 13, притягиваются к торцам электромагнитных катушек 16, коническим выступом 14 входят в коническое углубление 15, твм самым открепляя обойму 10 от штока 8, закрепляя ее на электромагнитных катушках 16 и центрируя ее относительно катушек 16.фПод действием увеличивающейся силы давления рабочего тела на подвижное основание 7 сильфон 4 сжимается, перемещая вниз шток 8 и одновременно перемещая электрическое сопротивление 22 относительно электрического контакта 23. При достижении требуемого уровня давления на подвижное основание 7, которое контролируется по изменению электрического сигнала от электрического сопротивления 22 и электрического контакта 23, снимается напряжение с электромагнитных катушек 16, сердечники 12 под действием усилия пружин 13 открепляются от электромагнитных катушек 16 и упираются в шток 8, тем самым закрепляя обойму 10 на шток 8. Далее регулятор работает в обычном режиме на установленном уровне давления по включению и выключению концевых выключателей 18 и 19.Для перевода регулятора на более низкий уровень давлений срабатывания по команде системы 25 управления выключается исполнительный орган 20 и одновременно подается напряжение на электромагнитные катушки 16. Сердечники 12, преодолевая усилие пружин 13, притягиваются к торцам катушек 16, коническим выступом 14 входят в коническое углубление 15, тем самым открепляя обойму 10 от штока 8, закрепляя ее на электромагнитных катушек 16 и центрируя ее относительно катушек 16, Вследствие наличия расхода рабочего тела через выходной патрубок 3 и уменьшения силы давления на подвижное основание 7, сильфон 4 разжимается, перемещая вверх шток 8, одновременно перемещая электрическое сопротивление 22 относительно электрического контакта 23, Цри достижении требуемого уровня давления на подвижное основание 7, которое контролируется по изменению электрического сигнала от электрического сопротивления 22 и электрического контакта 23, снимается напряжение с катушек 16, сердечники 12 20 25 30 35 40 45 50 55 под действиемусилия пружин 13 открепляются от электромагнитных катушек 16 и упираются в шток 8, тем самым закрепляя обойму 10 на штоке 8. Далее регулятор работает в обычном режиме на установленном уровне давления по включению и выключению концевых выключателей 18 и 19.Устройство имеет высокую точность настройки режима работы регулятора на различные уровни давлений срабатывания.Кроме того, такая конструкция позволяет значительно увеличить ресурс работы электрического сопротивления и подпружиненного контакта. Формула изобретенияРегулятор давления, содержащий камеру с входным и выходным патрубками, чувствительный элемент в виде подпружиненного сильфона со штоком, свободный конец которого расположен в отверстии узла включения и выключения верхнего и нижнего пределов регулирования, состоящего из электромагнитных катушек с радиально установленными относительно штока подпружиненными сердечниками, взаимодействующими с этим штоком, и конечных выключателей, контакты которых вклю - чены в цепь питания исполнительного органа подачи рабочего тела, а также электрическое сопротивление, закрепленное на свободном конце штока, и подпружиненный электрический контакт, размещенный на камере регулятора, соединенные линиями связи с системой управления, о т л и ч а ю щ и й с я тем, что, с целью улучшения эксплуатационных характеристик, на штоке в зоне узла включения и выключения верхнего и нижнего пределов регулирования свободно установлена обойма с радиально направленными сквозными отверстиями, в которых размещены подпружиненные сердечники с возможностью их центрирования в соответствующих гнездах сердечника электромагнитных катушек, закрепленных на корпусе камеры регулятора соосно с сердечниками обоймы, причем концевые выключатели закреплены относительно корпуса выше и ниже обоймы с возмож-. ностью контакта с ней нажимного элемента выключателя, а подпружиненныйэлектрический контакт размещен наобоимв.едакт Подписное и открытиям при ГКНТ ССС аб., д. 4/5 аж 866 аэ 6747/5 етениям .цская н венно 11303 ВНИИПИ Госу Производственно-полиграфическое предприятие, г. Ужгород, ул . 1 роектна комитета по изоМосква, Ж, Р лолреЕи8 ЛЮ
