Терещенков

Номер патента: 1412186

Опубликовано: 20.04.2005

Авторы: Коган, Терещенков

МПК: B64C 25/58

Метки: амортизационная, аппарата, длины, изменяемой, летательного, стойка, шасси

1. Амортизационная стойка изменяемой длины шасси летательного аппарата, содержащая корпус, полые верхний и нижний штоки, размещенные в корпусе посредством нижней и верхней букс с образованием газовой и гидравлической камер, отличающаяся тем, что, с целью повышения надежности, она снабжена дополнительной буксой, установленной в средней части верхнего штока, и ступенчатым поршнем-иглой, расположенным во внутренней полости верхнего штока с образованием камеры высокого давления и выполненным с упором на нижнем торце и пазами переменного профиля на цилиндрической части меньшего диаметра.2. Стойка по п.1, отличающаяся тем, что, с целью предохранения поверхности верхней буксы от...

Номер патента: 1807487

Опубликовано: 07.04.1993

Авторы: Зенин, Литвиненко, Терещенков, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/16

Метки: вычислительного, коррекции, ошибок, процесса

...как признака несравнения между со 30 бой результатов выполнения версий,Блок 19 - блокировка прохождения тактовых импульсов синхронизации от внешнего генератора через схему. И 20 и,следовательно, остановку вычислительного35 процесса.В представленной на фиг, 3 временнойдиаграмме работы устройства представлено решение двух различных задач (со сменой данных в регистрах данных и адреса),40 при этом в ходе решений первой задачисравнились результаты вычислений второйи третьей программных версий, а при решении второй задачи сравнились результатывычислений первой и второй программных45 версий (т.е, без просчета третьей программной версии).Блок 1 предназначен для выполнениявычислительного процесса решаемой какой-либо задачи по трем...

Номер патента: 1746383

Опубликовано: 07.07.1992

Авторы: Говоров, Терещенков, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/18, H05K 10/00

Метки: резервированная, четырехканальная

...9 и 10 сравнения, соответственно, в т 1 - г 4 формируютсяраспределителем 12 спо-,таблицах работы мультиплексоров (фиг.4): мощью, счетчика 20 и дешифратора 21. При82 - старший разряд выхода счетчика 20 появлении импульса на выходе 4 дешифратора 21 через время, определяемое элемен 31- младший разряд, том 23 задержки, счетчик 20 обнуляется иСхема 9 сравнения (фигЛ) производит . начинает работу сначала, .межканальное сравнение выходной инфор- Счетчик 13 предназначен для управлемации первой пары резервируемых блоков, 25 ния мультиплексорами 6 - 8, Счетчик циклиэлемент 1 О сравнения - второй пары. ческий, с коэффициентом пересчета 2,С учетом этого, состоянию счетчика (вы- Элемент И.14 предназначен для формиходы 32 51) соответствует...

Номер патента: 1746339

Опубликовано: 07.07.1992

Авторы: Кунин, Плешивцев, Терещенков

МПК: G01S 17/00

Метки: визир, движения, направления, объектов, устройства

...единичной щели растра.На фиг.1 и 2 изображены схема растрового объектива, его диаграмма направленности и функциональная схема устройства.На фиг.1 а показан растровый объектив, образованный пластинами 1, на одной стороне которых нанесено светопоглощающее покрытие 2, В фокальной плоскости объектива расположен фотоприемник 3 излучения. На фиг.1 б изображен растровый объектив 4 с различной ориентацией поверхностей части пластин и его диаграмма направленности, На фиг,2 представлена функциональная схема устройства, включающая: растровый объектив 5, оптически сопряженный с фоконом 6, в котором крепится фотоприемник 3. К выходу фотоприемника 3 через усилитель 7 подключен вычислитель 8, к которому подключен индикатор 9.Функционирует устройство...

Номер патента: 1716628

Опубликовано: 28.02.1992

Авторы: Мощицкий, Соколов, Терещенков, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/20, H05K 10/00

Метки: измерительных, информационно, резервирования, систем

...значения предыдущего такта, записанная в регистр 10, соответствующий разряд регистра 11 сбоя обнуляется или остается в единичном состоянии, При отказе всех трех грубых каналов в регистр 10, также как и в регистр 5, записывается значение параметра, измеренное точным каналом, В дальнейшем при исправном состоянии точного канала устройство работает аналогично описанному.В. Одновременный отказ двух или нескольких каналов,Если происходит отказ двух или более каналов в ИИС, от до прихода второго (6.2) 15 20 25 30 35 40 45 50 55 тактового импульса от генератора 6 тактовых импульсов на выходах двух или более элементов И блока 20 элементов И в результате несравнения значений выходов 32.1 со значениями на выходах 30, появляются единичные...

Номер патента: 1709569

Опубликовано: 30.01.1992

Авторы: Мощицкий, Терещенков, Тимонькин, Ткаченко, Харченко

МПК: H05K 10/00

Метки: измерительных, информационно, резервирования, систем

...по команде "Пуск", поступающий на вход 28. По этой команде триггер 15 устанавливается в единичное состояние и единичный сигнал с его выхода поступает на вход управления генератора 6. На выходе генератора 6 появляются сдвинутые друг относительно друга последовательности импульсов. Информация о значениях параметра точного и грубых каналов ИИС поступает на входы 24-27 регистров 1-4 соответственно асинхронно. Однако поступление значений параметра на эти входы завершается до поступления синхроимпульса с выхода 6.1 генератора 6, В дальнейшем изменения значений параметра также осуществляются всеми каналами в течение одного цикла, в паузе между поступлением синхроимпульсов с выхода 6.1 генератора 6;По первому синхроимпульсу с выхода 6,1...

Номер патента: 1691990

Опубликовано: 15.11.1991

Авторы: Овечкин, Терещенков, Тимонькин, Тищенко, Ткаченко, Харченко

МПК: H03K 5/01, H05K 10/00

Метки: резервированной, реконфигурацией, системы

...элемечта ИЛИ 65, выход которого соединен со счетным входом первого счетчика 17 конфигураций, информационные выходы которого соединены с информационными входами дешифратора 11 отказа и преобразователя 7, Выходы старших разрядов преобразователя 7 сое динены соответственно с третьими входами элементов ИЛИ первой 41.1-41.п группы элементов ИЛИ, со вторыми инверсными входами элементов И первой 38.1-38,п и второй 39,1 - 39,п групп элементов И, со вторыми входами элементов И третьей 40,1- 40.п группы элементов И. Выходы младших разрядов преобразователя 7 соединены соответственно с третьими входами элементов ИЛИ второй 42.1-42.п группы элементов ИЛИ, с третьими инверсными входами элементов И первой 38.1 - 38.п и третьей 40,1- 40,п групп...

Номер патента: 1663751

Опубликовано: 15.07.1991

Авторы: Осипов, Терещенков, Яковлев

МПК: H03F 3/20

Метки: высокочастотных, сигналов, усилительное

...которого также отключен) и с 25выхода поступает на вход делителя 5 мощности, где делится на две части по мощности, одна из которых поступает на выход, адругая - на вход детектора б и затем на входдифференциального усилителя 7, в котором 30происходит сравчение двух напряжений, навыходе образуется разностное напряжение, коорое управляет работой первого 9 ивторого 10 ключей.Каждому уровню мощности входного 35сигнала соответствует свой уровень выходного напряжения детектора 6. Пока входнойсигнал по уровню напряжения после детектора б не превышает уровня опорного напряжения дифференциального усилителя 7, 40управляющий сигнал на первый 9 и второй10 ключи отсутствует. Как только входной сигнал по помощи, а после детектора 6 по напряжению...

Номер патента: 1649539

Опубликовано: 15.05.1991

Авторы: Терещенков, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммного

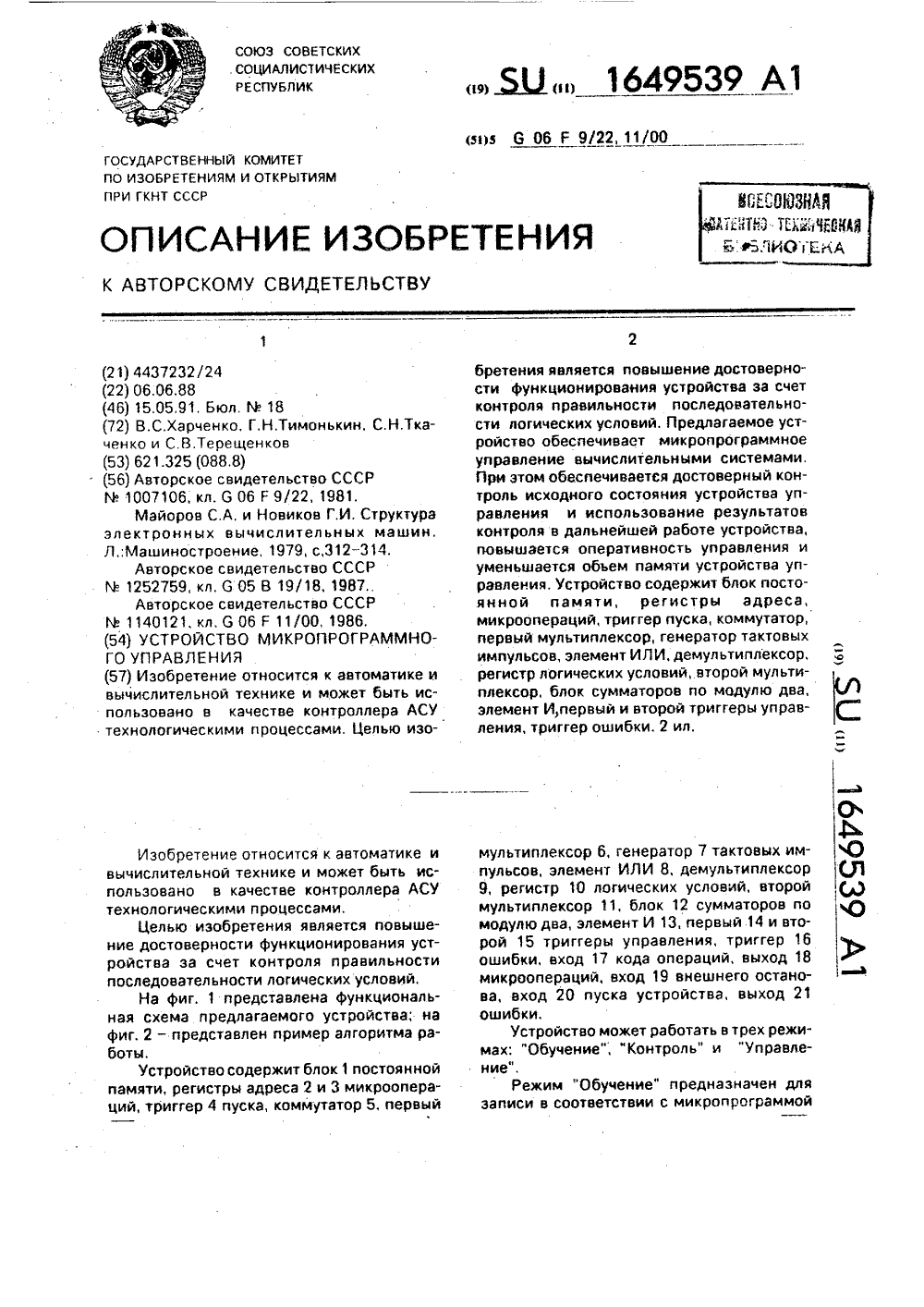

...в регистр 2 адреса.По второму тактовому импульсу коды микроопераций заносятся в регистр 3 и далее работа устройства продолжается аналогично описан ному.В микрокомандах ветвления код логических условий поступает с поля 1.3 блока 1 в мультиплексор б и производит модификацию младшего адресного разряда в соответствии со значением логического условия,Также код логического условия поступает на адресный вход демультиплексора 9, который пропускает синхроимпульс 7,1 на те выходь 1 демультиплексора, номер которого указан в коде логических условий. Так как выходы демультиплексора 9 соединены с синхровходами регистра 10, то в регистр 10 будут записаны все значения логических условий, используемых данной микропрограммой. Данные, поступающие...

Номер патента: 1642328

Опубликовано: 15.04.1991

Авторы: Батуев, Блохина, Кондратьев, Терещенков

МПК: G01N 15/02

Метки: датчик, пыли, сажи

...видаС =Л 1 + В3где С - концентрация технологическойпыли, мг/мд,величина, пропорциональнаяплощади огибающей (размерность произвольная);А и В - постоянные, зависящие отсвойств измерительнои системы.В соответствии с приведенной вышеформулой сигнал с выхода усилителя 5интегрируется интегратором 6, при этомнаходят число, пропорциональное площади, охватываемой огибающей процессаза определенное время.В функциональном блоке 7 число,пропорциональное площади, возводитсяв куб, а в масштабном усилителе 8вводятся постоянные множители А и В.В некоторых системах скорость газового потока не является стационарной величиной, тогда необходимо вводить поправку на величину измененияскорости. В датчике такая поправкавводится стандартным измерителем...

Номер патента: 1634994

Опубликовано: 15.03.1991

Авторы: Плешивцев, Терещенков

МПК: G01B 11/00

Метки: перемещений

...3 с чередующимися треугольными и квадратными окнами, двумя ячейками с квадратными окнами изглерительного растра 4, фоконами 5 и 6 и фотоприемниками 7 и 8, и электронного блока, содержащего усилители 9 и 10, сумматор 11, фильтры 12 и 13, измеритель 14 уровня, счетчики 15 и 16 и регистратор 17. Ячейки растров выполнены о виде набора плоских пластин, установленных параллельно опти еской оси.Устройство работает следующим образом.Опорный и измерительный растры 3 и 4 устанавливают так, что их окна перекрывают друг друга (фиг. 3), при этом измерительный растр 4 жестко связан с контролируемым объектом, а опорный растр 3 вместе с источником 1 света и линзой 2 укреплены на неподвижном основании. Измерительный растр 4, перемещаясь вдоль опорного...

Номер патента: 1580382

Опубликовано: 23.07.1990

Авторы: Калъченко, Мельников, Терещенков, Тимонькин, Ткаченко, Харченко

МПК: G06F 13/00, G06F 15/16

Метки: вычислительной, данными, обмена, распределенной, системе

...входы которого он проходит через открытый нулевым сигналом на выходе одновибратора 48 коммутатор 41,И. В результате на выходе элемента ИЛИ 47,Я появляется единичныйсигнал, которыйустанавливается на входах элементов И 45.1-45.М, открывает элементИ 46 и проходит на выход 21 буферного запоминающего блока 3,С выхода 21 буферного запоминающего блока 3 (фиг.1) единичный сигналпроходит на вход блока 4 синхронизации (фиг.4) и открывает элемент И 55для прохождения синхроимпульсовс второго выхода дешифратора 53 навыход 4.5 блока 4 синхронизации. Единичный сигнал с выхода поля 6.6 регистра 6 проходит через открытый элемент И 46 (фиг,3) и открывает блокэлементов И 43. При этом код операции с выходов регистра 40.Н проходитчерез блок элементов И...

Номер патента: 1566362

Опубликовано: 23.05.1990

Авторы: Калъченко, Мельников, Терещенков, Тимонькин, Ткаченко, Харченко

МПК: G06F 13/00, G06F 15/16

Метки: вычислительной, информацией, многоканальное, обмена, системе, управляющей

...(М) .Код номера канала приемника информации с поля регистра 17 поступаетна вход схемы 11 сравнения, где происходит сравнение с кодом (идентификатором) данного канала. Так как кодномера канала источника информациина схеме 12 сравнения не совпал сидентификатором канала, то информация с выхода демультиплексора 15,дополняясь кодом номера канала источника информации через блок элементовИЛИ 23 и коммутатор 10 в зависимости 30от состояния последующего (+1)-гоканала выдается на один из выходовдемультиплексора 16 и один из выходов33 или 34 канала с последующим каналом устройства.35При совпадении кода номера каналаприемника инАормации с идентификатором данного канала на выходе схемы 11сравнения Формируется сигнал логической единицы, Этот сигнал...

Номер патента: 1515140

Опубликовано: 15.10.1989

Авторы: Кекелия, Терещенков

МПК: G03G 15/00

Метки: аппарат, контактного, копирования, микрофиш, электрографический

...кладет на стекло 15, ориентируя по упорам 3, микрофишу-оригинал 45 и с панели управления включает насос 18, который создает пониженное давление в кольцевом зазоре 16 и фиксирует микрофишу-оригинал 45 на стекле 15. Затем поверх микрофиши-оригинала оператор укладывает лист ЭПФ 46 и с панели 12 задает аВтоматический режим работы, Включается привод 31 и передачей 32, 33 перемещает держатель 8 в крайнее левое положение, где включается электромагнит 44 и прижимает столик 14 к опорной плате 1 О, после чего включаются насос 36, создавая повышенное давление в плате 10, и лампа 19. При этом происходит экспонирование листа ЭФП 46 через плотно прикатую кней микрофишу-оригинал 45. Далее лампа 19 отключается, а насос 36 переключается на создание...

Номер патента: 1501287

Опубликовано: 15.08.1989

Авторы: Осипов, Терещенков

МПК: H04B 3/04

Метки: амплитудный, высокочастотный, корректор

...резистора и напыленной индуктивности, имеющей низкую добротность,В результате резонансная кривая ца50восходящей ветви имеет пологий характер и в полосе корректируемый частотустройства происходит плавное увеличение коэффициента передачи, чта позволяет компенсировать потери в последующем кабеле,55Второй широкополосный усилитель-.ный элемент 2 обеспечивает дополнительное усиление, ега ЛЧХ выравцива тдвтец ) ; тол цит ел ьет.л т;трд гт пь.й т в обрдц тм) с 5 тлттц 3 т 7 ц у.дцттые Грдтцые с вя )и Гтесце ьэффттцидстттой обч)нав сцттжецте вт)хдт ЕтттГ ОТРДЖ.тт 5т)ЗК 1 Ч ласти полосы ктрректир Суммарная А 1 Х у.трйств уемых частот. д совместна с кабегт. и, втс)ицим отер)т, праларциоцапьцдл рабочей тдстате с.игндловокдзывдетс л равномерной в...

Номер патента: 1497590

Опубликовано: 30.07.1989

Авторы: Андреева, Терещенков

МПК: G01R 29/12

Метки: датчик, поля, электрического

...электроды установлены на изоляторах 10 и через резисторы К К и К заземлены.Датчик электрического поля работает следующим образом,Составляющая Ет измеряется с,яомощью измерительных электродов 2 и 3,46 Е - с помощью электродов,4 и 5, Е - с помощью электрода 1, Экранирующий электрод, имеющий вырезы, соответствующие яо форме и размерам измерительным электродам, вращается с угловой скоростью ц , яричем через ось вращения он также соединен с землей, В процессе вращения экранирующий электрод экспонирует и экранирует измерительные электроды. 50Пусть имеется произвольное электрическое поле, Модуль вектора Е может быть найден яо формуле:55ярны, ования яа-.линдра, края На поверхности измерительных электродов наводятся потенциалы,...

Номер патента: 1493968

Опубликовано: 15.07.1989

Автор: Терещенков

МПК: G01R 29/12

Метки: напряженности, поля, электрического

...)лек грического п)пя, цдступдет момсцт, когда цри опрецелеццых значениях рддпугд )пектроСИ-ддчика 1 и ПДР,МЕ 1 Рс 1 Х с 1 ТМОСфРРЫ) ВРПИЧИНД Н: - 11;)тжеццос ги оля достиг;)Рт критичссной цо цикдст коронд 1 бпии злек 35 40 тРИДД - Пз ЧИК,.В момцт крдцироспия эпектродд - ддтчикд 1 цсрдцирун)иим корпусом 5, он окджт" я воцшнем элРктричРс ком поле и приобретает потенциал 1, сс)отРтстующий прР,111)с)зоной или Г Р) . О Е ) 1Г Ц Т У с 11 И И с50СЯ ь м,.у личиной с тдциоцдрцо -г т)кд т к )рс)цногс рдзрядд) припож ццг ц тр)жением 1 и цдпряжением з;жгдця ксроц ог рд р)па Г и о;1- ИжЦС)Ст.Н и Цо 1 )ПРПЕПЯтС.Я В СтУ -55 чдс ц 1 п.1 ртч кой геоРтрии прибс- жс ццой 1).;), и й1) 1,1 - 1, )тп(1/г, )жеццогти лектри;сского поля сс)дгржит...

Номер патента: 1429057

Опубликовано: 07.10.1988

Авторы: Кондаков, Терещенков

МПК: G01R 29/12

Метки: источников, напряженности, поля, удаленных

...вдоль поверхности Земли. Вариации суммарного поля Е инду цируют на поверхности внешнего цилиндра 9 переменный во времени заряд,а следовательно, и сигнал 0 в цепи.,состоящей из первого усилителя 1,сумматора 13 и регистратора 2. В отсутствие объемных зарядов эта цепьработает как приемник крайне низкочастотных вариаций естественногоэлектромагнитного поля Земли. В случае появления объемных зарядов, на пример переносимых ветром, эти заряды проникают через внешний цилиндр9 через цилиндр, соединенный с точ 1429057кой нулевого потенциала 4, попадая , внутрь экранированного объема, индуцируют на поверхности проводящего штыря и жестко скрепленной с ним5 дополнительной пластины 3 заряды, заряжая его до определенного потенциала Б,...

Номер патента: 1337687

Опубликовано: 15.09.1987

Авторы: Андреева, Терещенков

МПК: G01L 11/00, G01L 7/08

Метки: давления

...экранов 7 с 25прямоугольными окнами, установленных на пути светового луча перед каждым фотоприемником по его центру,Для обеспечения защиты от внешнихвоздействий устройство закрыто непроз-ЗОрачной цилиндрической обечайкой 8,Фотоприемники 6 смещены относительно средней вертикальной линии диафрагмы 4 и расположены по разные сто -роны от нее, а край каждой ступенькисовпадает с ближним к вертикальнойоси краем прямоугольного окна соответствующего экрана, При этом длинаступеньки равна двойной длине окна,а высота ступеньки равна диаметру 40Фо топри емник а,Фотоприемники 6 электрически включены в мостовую измерительную схему,Устройство работает следующим образом, 45При подгочовке к работе в герметичном корпусе 1 устанавливают дав 87...

Номер патента: 1302437

Опубликовано: 07.04.1987

Авторы: Барбаш, Петунин, Терещенков, Хазиев

МПК: H03M 7/00

Метки: кода, параллельного, последовательный, преобразования

...9 сформируется единичный сигнал, который поступит на входы элементов И 7, 8 и 13 и подготовит их к работе, а также закроет элементы И.10, 12 и 14 до тех пор, пока информационная часть кодо- граммы не будет считана с регистра 1.По окончанию действия маркера начала кодограммы откроется элемент И 7 и обеспечит прохождение синхроимпульсов на С-вход регистра 1 сдвига через элемент ИЛИ 15. При поступлении очередного синхроимпульса один элемент информации будет через открытый элемент И 8 и элемент ИЛИ 16 по ступать на выход устройства. Данный процесс будет продолжаться до тех пор, пока не будет передана вся информационная часть кодограммы.Также по окончанию действия маркера начала кодограммы откроется инверсный вход элемента И 13 и через...

Номер патента: 1231082

Опубликовано: 15.05.1986

Авторы: Кононов, Макаренков, Сергеев, Терентьев, Терещенков, Толубко, Шевцов

МПК: C02F 5/00, C23F 14/00, G05D 27/00 ...

Метки: воды, противонакипной, эффективности

...которых появляются в момент перехода входных синусоидальных напряжений Ури 020 через нулевую фазу КЗ-триггер 10,первый Т-триггер (триггер со счетным входом) 11, второй Т-триггер 12,одновибратор 13, фильтр 14 низкихчастот, нелинейный преобразователь 25 15, аналого-цифровой преобразователь16, первая схема И 17, вторая схемаИ 18, сумматор-вычитатель 19, выходная схема И 20, дешифратор 21,выходной сигнал 22.30 Выходы Формирователей 8 и 9 импульсов присоединены к входам КЯтриггера 10 так, что выход Формирователя 8 присоединен к записывающемуединицу входу триггера, а выход Формирователя 9 присоединен к записывающему нуль входу триггера, выход КВтриггера 10 присоединен к входу первогоТ-триггера и к входу фильтра 14 низких частот, выход...

Номер патента: 1228047

Опубликовано: 30.04.1986

Авторы: Андреева, Терещенков

МПК: G01R 29/24

Метки: воздушного, заряда, потока

...работает следующим образом.В рабочем состоянии двигатель 3 запитан, а экранирующая пластина 2 вращается, попеременно экранируя и экспонируя измерительную неподвижную пластину 1. В отсутствие заряда между дисками 4 и 5, которые имеют одинаковыйпотенциал, так как изготовлены из проводящего материала и соединены проводящимистойками 6, внутри объема, ограниченногодисками, создается эквипотенциальный объем нулевого потенциала. Потенциал измерительной неподвижной пластины 1 такжебудет неизменным и равным нулю, Припоявлении заряженных частиц в воздушномпотоке, например зарядов, переносимых ветром, в эквипотенциальном объеме между дисками появляется электрическое поле, вызванное этим зарядом. Скорость вращения подвижной пластины велика...

Номер патента: 1212924

Опубликовано: 23.02.1986

Авторы: Ковязин, Манаенков, Страздинь, Терещенков

МПК: B66C 23/80

Метки: выносная, опора, подъемно-транспортной

...КВОНПСГО 3С)повгОИ 3353)ос( 4, ТЯГУ О, ОСЬ 6 3(рп 2. На котооой парццрпс) мстацов,Сць К,с:3 ,:)о(а 2, т 5 Га 5 и:Омецс;3 Ь 00.1 цкц 1, устанОВлс:п 1 ы(. с Возл 0)к остью пспемсц;ения в кгцволинейцом п 1:г 8 ч-образной фог)мы. Вьц)о(3 е:РОм в кронцтейцс 3, закрепле:(ном ца рамс о шарцирсм О, Дру.конец кронптейпа 3 связан с Опо)НОЙ ц 5(ТОЙ 4 цсрцирох ) . ( Игроц(3 Ицд)Зякрслен па оамс 9 шарниром .). Свободный конец яги О сцбже с, харех 3 ф(г.и 3), Вх:)д)13,33;ч В ф)игм)ыи паз 1 ца )с 1 мс 9, выполнс п(ый с прямолинейным и криволц- Н Е йЬ )И 1 5 И6 У Ч а С Т К с 1 Х1 Ц с( 1 . а В. 3 и Ю иЕ И, и;3 О) 17,;редохраняощим сухарь от Вы 31 с(. с 33 И Я. ПС.ре 3053, ВЫНОСНОЙ ОПОРЫ с 3 Тра)сцортного поло)кения (фиг.4) в рабочее осуществляется...

Номер патента: 1163152

Опубликовано: 23.06.1985

Авторы: Айзенберг, Варьян, Джапаридзе, Рухадзе, Терещенков, Шишелов

МПК: G01G 11/14

Метки: весы, конвейерные

...со считьвателем расположенной на 152ленте конвейера метки, введены блок памяти интервалов времени блок вычачи команд и дополнительный считыватель, расположенный от первого считывателя на расстоянии, равном длине участка взвешивания грузоприемного узла, причем дополнительный считыватель подключен к другому управляющему входу измерителяинтервалов времени, выход которого соединен с блоком памяти интервалов времени, соединенным выходом с блоком определения мгновенной производительности и блоком выдачи команд, выход которого подключен к управляющему входу узла блокировки.Для усреднения погрешностей взвешивания возможен вариант установки двух считьвателей на фиксированном расстоянии один от другого, в целое число раз меньшем длины участка...

Номер патента: 1121630

Опубликовано: 30.10.1984

Авторы: Терещенков, Фуров

МПК: G01R 29/24

Метки: воздушного, заряда, потока

...всепластины расположены соосно и имеютшестилепестковую форму, введен проводящий штырь, соединенный с дополнительной пластиной и жестко закрепленной на изоляторах перпендикулярно ее плоскости, вокруг которогона проводящих стойках, соединенных 9с шиной нулевого потенциала установлены проводящие кольца, расстояниемежду которыми равно их ширине, причем оси колец совпадают с осью штыря. На фиг.1 представлена конструкция устройства; на фиг.2 - взаимноерасположение пластин,Устройство содержит измерительнуюпластину 1 шестилепестковой формы,имеющую в центре отверстие для прохода вала электродвигателя, на который насажена экранирующая пластина 2, Над экранирующей пластиной 2расположена дополнительная пластина 3, с которойжестко соединенпроводящий...

Номер патента: 987013

Опубликовано: 07.01.1983

Авторы: Карасев, Терещенков

МПК: E02B 7/22

Метки: затвор, шандорный

...на Фиг.2 - уплотни. тельный контур, план. Шандорный затвор состоит из швел"лерообразных балок 1, уплотнительного контура 2, подпор 3. К балке приварены водоотводные трубы 4. На днище сооружения расположен водоотводной канал 5, На балках 1 установлены козырьки 6. Балку 1 заполняет объем воды 7. Уплотнительный контур 2 соприкасается с вертикальным брусом уплотнения 8,Устройство работает следующим образом.После установок щвеллерообраэных балок 1 одна. на другую и последующей откачки воды с безнапорный стороны, объем воды 7 за счет расположения уплотнительного контура 2 с напорной стороны создает дополнительную пригрузку, что уменьшает фильтрацию через уплотнительный контур 2Профильтровавшаяся вода через водоотводные трубки 4 стекает в...

Номер патента: 964304

Опубликовано: 07.10.1982

Автор: Терещенков

МПК: F16D 47/06

Метки: муфта, однооборотная

...3. Для обеспечения постоянной го товности роликов 4 к заклиниванию между рабочими поверхностями ведущей обоймы 1 и ведомой звездочки 2 служит фрикционное кольцо 5, свободно сидящее на шейке сепаратора 3 и подпружиненное в 1 О осевом направлении пружинами 6, Перемещение в осевом йаправлении сепаратора 3 ограничивает кольцо 7, жестко посаженное на звездочку 2. Механизм включения 8 содержит фланцы сепаратора 3 и 15 кольца 7, которые имеют пазы под управляемый упор 9.В исходном положении муфты управ;- ляемый упор 8 введен в вырезы сепаратора 3 и кольца 7. При этом звездочка 2 о зафиксирована упором 8, а ролики 4 выведены иэ заклинивания и удерживаются сепаратором 3 на середине рабочих площадок звездочки 2; Ведущая обойма 1 вращается, не...

Номер патента: 930289

Опубликовано: 23.05.1982

Авторы: Бондаренко, Ильин, Кононов, Сергеев, Терещенков, Церковный

МПК: G05D 13/26

Метки: дизельгенератора, регулятор, скорости

...перестановку поршня 3 при изме 930289нении условий равновесия между движущими силами центробежного датчика 1 скорости, силой сопротивления пружины механизма предварительной настройки регулятора 5, электромагнитной силой электромагнита 7 и демпфирующей силой, создаваемой якорем электромагнита 9, кинематически соединенного через пружинный демпФер 8 с золотником 4 исполнительного сервомотора 2. 16Регулятор работает следующим образом.При нарушении установившегося режима датчик 12 скорости Формирует сигнал, который вызывает изменение И тока в обмотке 11 электромагнита 7.Создаваемая при этом электромагнитная сила перемещает якорь 9 электромагнита и изменяет условия равновесия золотника 4, который устанавлива ется в положении,...

Номер патента: 896466

Опубликовано: 07.01.1982

Авторы: Кононов, Сергеев, Терещенков, Тимошкин, Шевцов

МПК: G01M 15/00

Метки: внутреннего, двигателя, оценки, сгорания, состояния, технического

...процессе регулирования давления в системе смазки возникают случайные отклонения давления как на входе фильтра, так и на его выходе, измерение и равнение которых в рассматриваемом случае осуществляется с помощью линейных вибраторов:в вычислительном устройстве. При этом резонансные частоты вибраторов 8 и 10 настроены на частоту 11 р,1, равную собственной частоте фильтра 4 перед его эксплуатацией М , = М 1 ), а вибраторы 9 и11 - на частоту Хр, равную величине предельно допустимой собственной частоты фильтра М = И (С ), опредег. О ОХ ляемой для максимального засорения фильтра, При частотах отклонения давления в системе смазки, совпадаюших, например, с частотой собственных колебаний вибраторов 8 и 10, на их выходах формируются сигналы,...

Номер патента: 767716

Опубликовано: 30.09.1980

Авторы: Ильин, Кононов, Сергеев, Терещенков, Церковный

МПК: G05D 13/38

Метки: дизель-генератора, регулятор, скорости

...второй входы усилителя 14 подсоединенык выходу логического устройства 15,на входы которого подаются сигналыпо нагрузке и скорости вращения.Регулятор работает следующим об разом.Логическое устройство 15 в зависимости от режима работы дизель-генератора выдает на управляющий входусилителя 14 сигнал, определяющийвыбор вида необходимой обратной связи (положительной или отрицательной).При нарушении установившегося режима сигналы по нагрузке и скоростивращения поступают в логическое устройство 15, где они преобразуются всигнал рассогласования по нагрузкеи скорости вращения. При этом величина сигнала с выхода логическогоустройства 15 достаточна для отпирания усилителя 14. Усилитель 14 в открытом. состоянии обеспечивает прохождение сигнала с...
