Номер патента: 1802300

Опубликовано: 15.03.1993

Авторы: Арсланов, Барскова, Иванов, Маширов

МПК: G01K 5/32

Метки: манометрический, термометр

...2,ЕТЕНИЯГн Манометрический термометр работаетследующим образом. При заполнении термосистемы газожидкостной смесью с соотношением жидкой и газообразной фаз 1;4по обьему(в условиях заполнения) в замкнутом обьеме образуется двухфазная система,имеющая четкую поверхность раздела: внизу н-бутан, в котором частично растворен,азот, вверху - смесь пара н-бутана и азота.По мере повышения температуры дав-ление насыщенного пара н-бутана возрастает и, следовательно, повышается долян-бутана в газовой фазе. Перемещение конца упругого элемента 3 под воздействиемвозросшего давления в термосистеме черезмножительный механизм 3 передается настрелку 4,В нижней части температурной ш ыданный газожидкостный термометр работает ближе по аналогии,...

Номер патента: 1715460

Опубликовано: 28.02.1992

Авторы: Маширов, Прошкин

МПК: B21B 37/00

Метки: валков, осевым, перемещением, прокатного, стана

...цилиндрами осевого перемещения валков отличается от прототипа безлюфтовым запиранием жидкости в полостях цилиндров и возможностью удержания подушки рабочего валка до величин осевого усилия, превышающих усилия, развиваемые цилиндрами при полном дэелении питания,На чертеже представлено устройстводля осуществления предлагаемого способа,Устройство содержит подушку 1 рабочего валка 2, скрепленную со штоками 3 гидроцилиндров 4 осевого перемещения, Дляформирования сигнала обратной связи о перемещении валка 2 шток 3 цилиндра 4 черезреечную зубчатую передачу 5 соединен с валом электрического датчика 6, Поршневые иштоковые полости цилиндров 4 через гидрозамки 7, 8 подключены к выходам трехпозиционного распределителя 9 с закрытымцентром, к...

Номер патента: 1673233

Опубликовано: 30.08.1991

Автор: Маширов

МПК: B21B 31/32

Метки: гидравлическое, нажимное, прокатного, стана

...при этом перемещение поршня воспринимает электронная система управления (не показана). Закрытие щели сервоклапана 4 и прекращение движения цилиндра 1 происходит в тот момент, когда поршень занимает заданное положение,При величине усилия со стороны валка большем, чем усилие, развиваемое гидро- цилиндром при давлении в нем, равном давлению питания, начинается активное вытеснение жидкости из рабочей полости цилиндра 1 в линию 2 питания, Вследствие значительного гидравлического сопротивления щели сервоклапэна 4, ограниченной емкости аккумУлятора 3 в гидроцилиндро 1 нарастает сверх уровня давление питания, Это проводит к открытию обратного кл;.пана 7 и перемещению золотника 9 пронв усилия пружины 15, преодолеваемого незначительным...

Номер патента: 1672207

Опубликовано: 23.08.1991

Авторы: Маширов, Топалер

МПК: B21B 31/32, B21B 38/00

Метки: валков, гидросистемы, износа, прокатного, раствора, стана, элементов

...15,Для проведения диагностики пары электрогидравлическихсервоклапанов 5 и 6 во время паузы в работе стана (смена валков, ремонт) распределитель 13 устанавливается в нейтральную позицию за исключением распределителя перед проверяемыми электрогидравлическими сервоклапанами 5 и 6. Управляющий сигнал с электрогидравлических сервоклапанов 5 и 6 снимается, их золотники при этом занимают среднее (симметричное относительно кромок отверстия) положение. При разгруженных насосах (подача жидкости из насосной станции 13 отсутствует) основную часть расхода из поршневого разделителя 15 будут составлять утечки через электрогидравлические сервоклапаны 5 и 6, Зная площадь поршня поршневого разделителя 15 по скорости его движения, замеряемой с...

Номер патента: 1201795

Опубликовано: 30.12.1985

Авторы: Воробьев, Гедымин, Макеев, Маширов, Механик, Розанов, Топалер

МПК: G05B 11/12

Метки: следящая

...дифференциальный датчик 1 перемещения, усили 15тель 2, дискриминатор 3, усилитель 4мощности, исполнительный двигатель 5дифференциальный усилитель 6, генератор 7 опорного напряжения, фазовращатель 8, усилители 9 и 10 тока, 20сердечник 11, сигнальные обмотки 12и 13, включенные встречно, и шину14 нулевого потенциала.Следящая система работает следующим образом.В дискриминаторе 3 происходитсравнение сигнала задания переменного тока с сигналом "братной связи,также переменного тока, снимаемого .с выхода дифференциального усилите ля 6. Получаемый при этом сигнал рассогласования следящей системы усиливается в усилителе мощности (при необходимости здесь же может производиться коррекция сигнала рассогласования для придания системе требуемых...

Номер патента: 1128995

Опубликовано: 15.12.1984

Авторы: Маширов, Топалер

МПК: B21B 31/32

Метки: валков, клети, прокатной, раствора

...- повышение точ ности регулирования путем исключения влияния сил трения, создаваемыхуплотнением хвостовика, на шток.Поставленная цель достигается тем,что устройство для регулирования раствора валков прокатной клети, включающее цилиндр гидравлического нажимного устройства, корпус с хвостовиком которого установлен в нижней поперечине станины клети,а поршеньснабжен штоком обратной связи, проходящим через отверстие хвостовикаи поперечины, уплотнение отверстияхвостовика, датчик перемещения штока, смонтированный на поперечине,снабжено охватывающей по длине штоки смонтированной в упомянутом уплотнении гильзой соединенной со штокомтолько в месте его установки в поршне.На чертеже схематически показанопредлагаемое устройство, общий...

Номер патента: 1101271

Опубликовано: 07.07.1984

Авторы: Маширов, Топалер

МПК: B01D 35/14

Метки: засорения, сигнализатор, фильтра

...Целью изобретения является повышение точности срабатывания сигнализатора и предохранение контактов сигнализатора от недопустимых нагрузок. 1 О 15 40 45 Поставленная цель достигается тем, чтосигнализатор засорения фильтра, содержащий корпус, подпружиненный поршень, пружинная торцовая камера которого соединенас выходом фильтра, а противоположная тор.цовая камера - с его входом, толкатель,соединенный с поршнем, пару электрическихконтактов и замыкающую пластину, снабженограничительной пружиной, а в корпусе выполнена контактная камера, соединенная каналом с пружинной камерой, при этом электрические контакты и замыкающая пластинаразмещены в контактной камере, а поршеньсоединен с толкателем через ограничительную пружину.На чертеже приведен...

Номер патента: 1021826

Опубликовано: 07.06.1983

Авторы: Маширов, Механик, Розанов, Топалер

МПК: F15B 9/03

Метки: гидроусилитель, однокаскадный

...в виде полого, охватывающего сердечник каркаса с обмоткой, выполненной в виде двух противоположно намотанных секций, одна из которых расположена в отверстии дополнительной пластины, а другая - в отверстии пластины, расположенной со стороны золотника.На чертеже изображен однокаскадный гидроусилитель.Гидроусилитель содержит распределительный золотник 1, механически связанный с подвижным элементом электромеханического преобразователя 2, имеющего две кольцевые катушки 3 и 4 подмагничивания, размещенные в полостях, образованных связан ными между собой кольцевыми пластинами 5 и б и дополнительной кольцевой пластиной 7, пластина 5 расположена со стороны золотника 1, пластина 6 - со сто роны, проти.воположной золотнику 1 и соединена с...

Номер патента: 979246

Опубликовано: 07.12.1982

Авторы: Василенко, Маширов, Пазенков, Стефанов, Стогний

МПК: B65G 67/24

Метки: вагонов, выгрузки, грузов, железнодорожных, крытых, сыпучих

...прикреплена к разгрузочной части забор З ного органа 2, а нижним - закреплена ,на обечайке 8 крышки 6. Обечайка 8размещена так, что через ее центр про. ходит вертикальная ось разгрузочного отверстия. Крышка 6 закрывает отверс тие приемного лотка 7, которое распо-. ложено на вертикальной оси поворота отвального конвейера 3. Крышка 6 шарнирно связана растяжками 9 с рамой устройства. 23Иеханизм центрирования отвального , конвейера в дверном проеме вагона со" держит каретку 10, установленную с возможностью перемещения по раме конвейера 3, и закрепляемый на дверном З 0 проеме вагона кронштейн 11, шарнирно связанный с кареткой 10.Устройство работает следующим оЬразом.Через открытый дверной проем ваго- И на, заполненного грузом, часть...

Номер патента: 944609

Опубликовано: 23.07.1982

Авторы: Байдюк, Володин, Кейтельгиссер, Клешнин, Комарухин, Коткин, Маширов, Мучник, Нищеряков, Перепелица, Пигоров, Пичко, Федотов, Ягодин

МПК: B01D 33/26

Метки: вакуум-фильтр, дисковый

...вакуум-Фильтр (фиг.1)состоит иэ вала 1, выполненного в виде двух усеченных конусов, соединенных большими основаниями, на котором установлены фнльтровальные дис"ки 2, частично размещенные в ванне3, Внутри вала расположены наклонные каналы 4 для отвода фильтрата иотдувки осадка,соединенные с секторами дисков 2. Площадь сечения кажрого канала увеличивается по длинеот середины .вала к его концам. Приэтом изменяется конфигурация сечения: н середине вала канал имеет 5ширину большую, чем высоту (фиг.2),а на концах вала наоборот высотаканала больше, чем ширина (фиг. 3) .На обоих торцах вала установленыраспределительные головки 6, соединяющие каналы с вакуум-насосом,источником сжатого воздуха и сборником фильтрата. Вал опирается...

Номер патента: 939145

Опубликовано: 30.06.1982

Автор: Маширов

МПК: B21B 31/32

Метки: гидроцилиндр, плунжерный

...Ее отверстие состоит из конических растоцек 19 и 20, пересекающихся с коротким цилиндрическим участком 21. Наличие последнего необязательно, т,е, конические расточки могут пересекаться друг с другом непо 5 средственно. Диаметр отверстия втулки в зоне участка 21 меньше, чем диаметр окружности выступов фиксатора на величину 2 а.Расстояние в от дна цилиндра до выступа пружинного элемента больше, цем расстояние с от торца плунжера до участка 21 отверстия втулки наи меньшего диаметра на 2-3 мм.Угол наклона образующей расточки 20 к оси меньше, чем соответствую-. щий угол растоцки 19 в 3-4 раза. Практически первый угол принимается равным 15 , а второй - 50-60 . Для посадки плунжера на дно также и для 50 его выдвигания из цилиндра в рабочее...

Номер патента: 860825

Опубликовано: 07.09.1981

Авторы: Байдюк, Гонтарж, Журавель, Кейтельгиссер, Клешнин, Маширов, Надеин, Нищеряков, Обуховская, Пигоров, Пичко, Шабельник

МПК: B01D 33/36

Метки: вакуум-фильтре, осадка, отдувки

...(при остановке ее или фильтра в целом), установку этого диска в положение, при котором его окна преимущественно совмещены с окнами неподвижного диска; что определяет возможность запуска устройства в работу (начало вращения подвижного диска) от первой вновь поданной после остановки порции сжатого воздуха.Дебаланс подвижного диска образован угловым смещением одного из его окон от положения равномерного их размещения по окружности, что позволяет получить чередующиеся в течение одного цикла разные по силе импульсы и повысить за счет этого еще более эффективность отдувки осадка и производительность фильтра.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 - разрез А - А фиг. 1.Устройство состоит из цилиндрического корпуса...

Номер патента: 827188

Опубликовано: 07.05.1981

Авторы: Беринберг, Жовтюк, Кейтельгиссер, Ковыршин, Маширов, Надеин, Соснов, Худяков

МПК: B07B 1/04

Метки: грохот

...режим работы в конкретных условиях эксплуатации.Грохот работает следующим образом. Исходная суспензия поступает на обезвожпвающую поверхность 2, и материал начинает накапливаться перед верхним закрытым клапаном 3. Во время накопления материала часть воды через отверстия сита уходит в поддон 6, После накопления перед верхним клапаном определенного количества материала, достаточного для преодоления силы веса противовесов 5. кла. Авдей Техр ректоры: В,3, Тарасова Подписное енч едак Заказ 182 зд,32 Тираж 694 Типография, пр. Сапунова пан 3 открывается и материал перемещается вдоль обезвоживающей поверхности. Благодаря тяге 7 одновременно с верхним клапаном 3 открывается нижний клапан 4 и находящаяся перед ним порция обезво женного...

Номер патента: 816572

Опубликовано: 30.03.1981

Авторы: Маширов, Сухин, Трифан

МПК: B07B 1/40

Метки: грохот

...его сторон, виброизоляторов 6, на которых установлена рама 2.При работе грохота короб 1 совершает круговые колебания в вертикальной плоскости. Передача возмущающей силы от вращающегося дебалансного вибратора 3 к коробу 1 осуществляется через раму 2, амортизаторы 4 цапфы 5. Силы инерции колеблющегося короба 1, воспринимаются упругими амортизаторами 4, равномерно распределенными вдоль бортов короба 1.Дебалансный вибратор 3 установлен в центре тяжести колебательной системы. Это условие должно выполняться для того, чтобы при работе грохота было минимальным галопирование. Рама 2 практически не участвует в технологическом процессе, поэтому ее амплитуда колебаний должна быть минимальной. Это достигается путем подбора жесткости...

Номер патента: 631890

Опубликовано: 05.11.1978

Автор: Маширов

МПК: G05D 16/10

Метки: давления, регулятор

...с полостью 12, закгцочеццой между торцом золотника 1 и дюм расточкц 4. Между затвором 3 и опорой 13 установлен шарик 14, предотвращающий передачу боковых усилий ца затвор со стороны цагрузочной пружины 15. Усилие затяжки последней может изменяться с помощью установленного в корпусе подвижного толкателя 16, перемегцаемого в осевом ггап 1 гав,генигг каким-либо устройством. В цен. тральцое отверстие 11 вставлен стержень 17 с буртом 18. Между торцом золотника 1 и буртом 18 расположена дополнительная пружи ца 19, поджимаюнаг бурт стержня к дну расточки 4.Регулятор давления работает следующим образом.Давление жидкости в полости 7 передается в полость 12 и нагружает дно расточки 4. В процессе работы усилие давления уравновешивается усилием...

Номер патента: 575448

Опубликовано: 05.10.1977

Автор: Маширов

МПК: F16K 17/00

Метки: клапан, переливной

...топл .)пи находятся ь с 1)нсвом залЫкании с тря)рсой 4 штока 3, 0Оси 1 олке)т)нее сошдек) с осями зопотннкоьых нар и парае 11 О)11,иы оси штока 3,Корпус имеет входной канап 35, Оресокаюшийся с шжной частью отверстия 9. Ка)Еап дЬ соед 11 Иет между со)ОИ с)еднеоюч 11 с Гь Оечи)рст 1 яс нижОй сстью Оть 1:рстия10, з средней части Отверстии 10 канец 137 ведет к снее 1 ун)е)ей зопотникоьой наре и1,Д, Опость кожуха 6 соединена с разервуаром каналом 38, В тепе тонкатеней 29, 30 Овы 1 Оннены каналы 39, 40, соединяющие лОжДу собой опасИ 41, 42 отверстий 9, 10,в которых находятся пружиеы с полостями43, 441 н 1 ьз 31, 32,Если подпор на спиде отсутствует, то Зд,конструкция то)1 каеня последней зо)ЕОТИЕекоьой нары лОжет быть упрощена ь соответствии с...

Номер патента: 505462

Опубликовано: 05.03.1976

Авторы: Маширов, Романчиков

МПК: B21B 37/38

Метки: полосы, толщины

...(прукину) регулятора давления 6, в качестве которого применен переливной клапан, Рычаг 11 выполнен поворотным, причем в его опору 12 встроен регулировочный винт 13. Другой конец рычага 11 упирается во входное звено (пружину) регулятора давления 14, подключенного к линии насоса 15, соединяющей его с цилиндрами 3.В качестве регулятора 14 также применен переливной клапан, имеющий подвижный корпус. Сжатие его пружины может осуществляться как в результате перемещения толкателя 16 при неподвижном корпусе, так и за счет перемещения его корпуса при неподвиж 20 ном толкателе 16. Для перемещения корпуса использован электромеханический привод, аналогичный приводу регулятора давления 6, т. е, состоящий из шагового электродвигателя 17 и передачи...

Номер патента: 425685

Опубликовано: 30.04.1974

Авторы: Маширов, Романчиков

МПК: B21B 37/62

Метки: гидравлическая, полосы, прокатке, толщины

...(линии управления и питания условно оборваны). Полость 11 также подключена к напорной линии насоса 13 через дроссель 14. Давление в полости 11 воздействует на торец плунжера 32, нагруженного пружиной 33 через толкатель 34, Для повышения чувствительности устройства плунжер 32 помещен в гидр остатических направляющих, включающих входные дроссели 35, карманы 36, проточки 37, 38 и сливные каналы 39, 40, 41.Толкатель 34 упирается в золотник 42 линейного гидроусилителя 43, питаемого из напорной линии вспомогательного насоса 13.Выходной шток 44 гидроусилителя, благодаря внутренней обратной связи, в определенном масштабе точно повторяет перемещение золотника 42. Шток 44 воздействует на пружину обычного переливного клапана 45, подключенного...

Номер патента: 369302

Опубликовано: 01.01.1973

Авторы: Маширов, Романчиков

МПК: F15B 9/08

Метки: бсг, озиая, со, тйтйо-тшшпгеняи

...поток, направленный к исполнительному двигателю или от него.20 При этом расход через клапан 3 изменяется:при потреблении жидкости исполнительным гидродвигателем он уменьшается, а при обратном потоке от гидродвигателя увеличивается.Г 1 ерепад давления на дросселе б, а следова тельно, и перестановочное усилие на золотниковом распределителе изменяются таким образом, что этот золотник, переместившись, уве.личивает или уменьшает расход через клапан.При потреблении исполнительным гидродви гателем дополнительного объема жидкостиСоставитель Л. ПанковаТехред 3, Тараиенко корректоры: В. Петрова и Е. Ласточкина Редактор Т, Ирчикова ПодписиМинистров ССС Заказ 1080/6 Изд.1274 Тираж 678ЦНИИПИ Комитета по делам изобретений и открытий при...

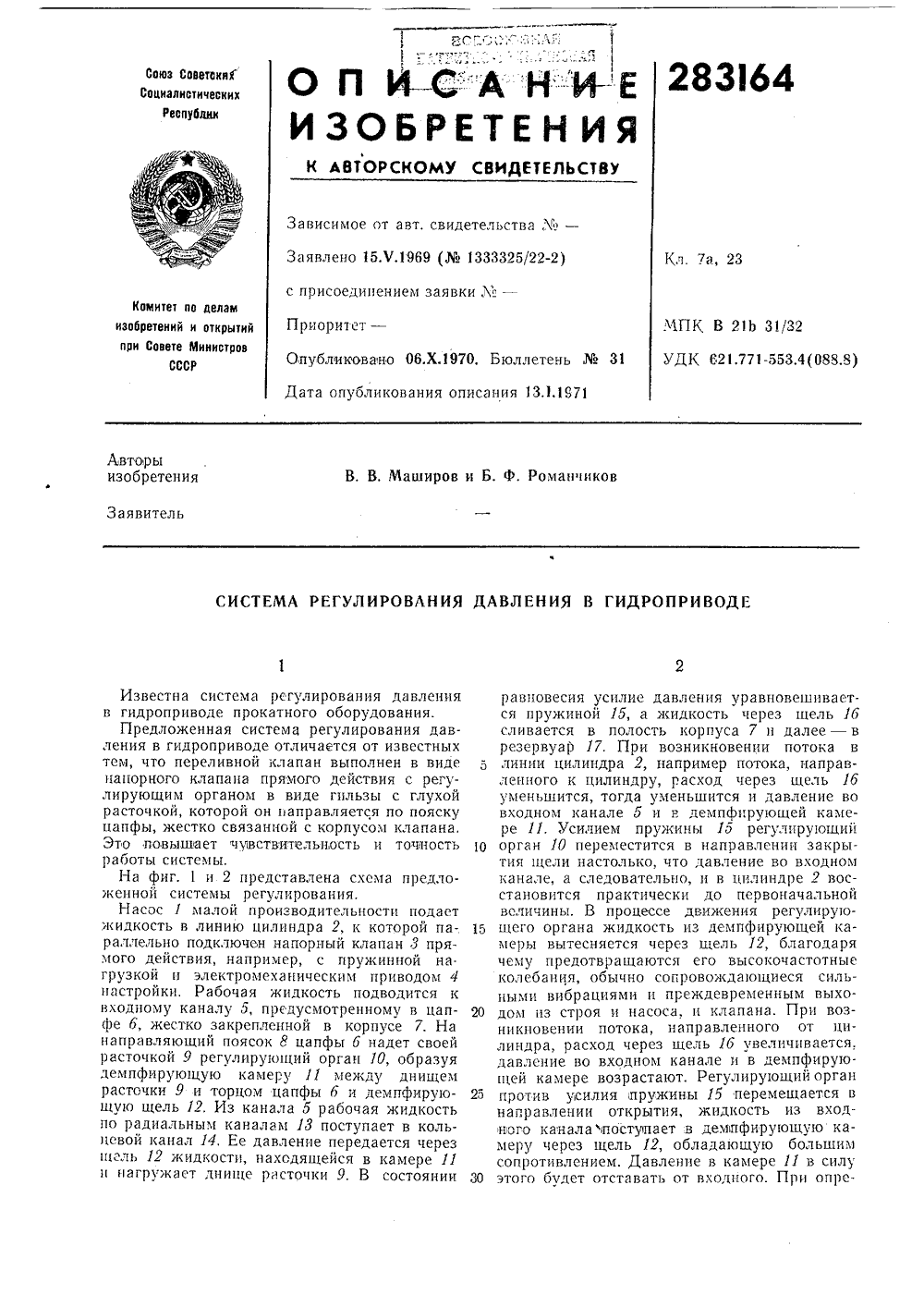

Номер патента: 283164

Опубликовано: 01.01.1970

Авторы: Маширов, Романчиков

МПК: B21B 31/32

Метки: гидроприводе, давления

...процессе движения регулирующего органа жидкость из демпфирующей камеры вытесняется через щель 12, благодаря чему предотвращаются его высокочастотные колебания, обычно сопровождающиеся сильными вибрациями и преждевременным выходом из строя и насоса, и клапана. При возникновении потока, направленного от цилиндра, расход через щель 16 увеличивается. давление во входном канале и в демпфирующей камере возрастают. Регулирующий орган против усилия пружины 15 перемещается в направлении открытия, жидкость из входного каналапоступает в демпфирующую камеру через щель 12, обладающую большим сопротивлением. Давление в камере 11 в силу этого будет отставать от входного, При опреЕГУЛИРОВЛНИЯ ДАВЛЕНИЯ В ГИДРОПРИВОДЕ283164 иа. I ЦТ МО деленной разности...
