G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 177719

Опубликовано: 01.01.1966

Авторы: Изобретечи, Селезнева

МПК: G05D 7/01

Метки: газа, жидкости, расхода, регулятор

...диске по окружности выполнен ряд дроссельных отверстий различного профиля, форма и размеры которых соответствуют заданному закону регулирования.На чертеже изображен описываемый регулятор, разрез по оси.В корпусе регулятора между ф2 помещен поворотный диск 3,креплец на валу 4 с помощьо шпоцы, кольцо 6 и две прокладки 7 ометичную кольцевую камеру, Флпроходные, расположенные другга отверстия диаметром, равнымдиаметру трубопровода 8.На поворотном диске выполняются одно, два, три или четыре дроссельцых отверстия с различным профилем. Форма и размеры отверстий соответствуот заданному закону реГулированит. При закрытом состоянии регулирующего механизма диск полностью перекрывает эти отверстия, Расход жидкости цлц газа регулируют...

Номер патента: 177723

Опубликовано: 01.01.1966

Авторы: Лисеенко, Хом

МПК: G05D 16/10

Метки: давления, двухрежимный, редуктор

...с одной настройки на другую, выполнен пневмопривод, воздействующий на поршень.На фиг. 1 изображен описываемый редуктор, продольный разрез; на фиг. 2 - разрез по А-А на фиг. 1.В корпус 1 редуктора, имеющего входной штуцер 2 и выходной 3, встроены клапан-датчик 4 и сильфон 5. К корпусу прикреплен кожух, в котором собраны пружина б с регулировочным винтом 7. К кожуху прикреплена поршневая камера 8 с поршнем 9, к которой подведен трубопровод 10, соединенный с установленным на корпусе электропневмоклапаном 11.Для включена его вход пповременно в ния редуктора на первый режим одается высокое давление и одслючается электропневмоклапап 11, который открывается и пропускает воздух по трубопроводу 10 в поршневую камеру 8.Давлением на поршень пружина...

Номер патента: 177852

Опубликовано: 01.01.1966

Авторы: Горев, Иванов, Ястреб

МПК: B01F 3/18, D01F 2/14, G05D 11/04 ...

Метки: расхода, смеси

...1, соединеццый системой маслопроводов 2, снабженных предохранительным клапаном 8 и насосом 4, с масляным баком 5, ц установленную ца трубопроводе б смеси камеру 7, с мембраной 8, взаимодействующую с разделительной камерой 9, шток 10 которой связан с дроссельным клапаном 11, установленным на маслопроводе 2 между следящим гидроприводом 1 и масляным баком 5.Следящий гидропривод связан с насосамидозаторамц 12 и 18 для компонентов (вискозы и пигмента), подаваемых в смеситель 14,выходной трубопровод б которого снабженкамерой 7 с мембраной 8. Прц повышениидавления в трубопроводе б (прц уменьшениирасхода смеси), мембрана 8 передает давление ца шток 10 разделительной камеры 9,связанный с дроссельным клапаном 11, который перекрывает подачу...

Номер патента: 178012

Опубликовано: 01.01.1966

Автор: Дилов

МПК: F04D 27/02, G05D 16/10

Метки: антипомпажный, регулятор

...колеса нагнетателя,датчики могут быть пьезоэлектрические,емкостные, электромагнитные (нндукционные)илн магнитоэлектрические. В первых двухслучаях требуется усиление полученного от5 датчиков импульса, в других усиления не требуется, но сам датчик для повышения чувствительности выполняется по дифференциальной схеме для восприятия только переменнойсоставляющей давления.0 От датчиков (нлн усилителей) электрические импульсы через трансформаторы 4 подаются на фазочувствительный каскад 5. Опорное напряжение фазочувствительного каскадаполучается от маломощного генератора пере 5 менного тока, выполненного в виде звездочки б, закрепленной на валу 7 нагнетателя, иякоря 8 с двумя катушками. В одну катучнкуподается постоянный ток (ток возбуждения)от...

Номер патента: 178185

Опубликовано: 01.01.1966

МПК: G05D 23/08

Метки: 178185

...20На чертеже изображено предложенное терморегулирующее устройство в разрезе.На диэлектрическом основании корпуса 1 подвижной планкой 2 и осью 3 закреплена плоская пружина 4, фиксируемая в заданном 25 положении (в зависимости от заданного температурного режима) эксцентриком 5. С пружиной соединены концы двух биметаллических полуколец; полукольцо б с упором на прямолинейной площадке второго конца и 30 полукольцо 7 с прорезью и контактными пластинами 8 на прямолинейной площадке второго конца.Прямолинейные площадки биметаллических полуколец шарнирно соединены планкой 9. Контактные пластины 10 и 11 прикреплены к корпусу биметаллическими уголками 12 и 13. Винт 14 служит для изменения дифференциала. Выход на исполнительный механизм осуществлен...

Номер патента: 178186

Опубликовано: 01.01.1966

МПК: G05D 23/24

Метки: 178186

...содержащие итель, триггер и исПредложенноеизвестных тем, чтопроводпиковое ретриодах р-и-р идатчиком темперреле. Это упрощаего надежность. озицион змерите полните устройс в нем ле, вып и-р-и,атуры ет устрно за- рекраа нор шчивлев не ывается вочным акен предложенный те ке из П р еде Двухпозицион 5 жащий датчик ление), испол реле и регулир чающийся тем,вышения надеж 0 лупроводниково триодах р-и-р и чиком температет цзоо еный термо температурь нительное овочное соп что, с целью ности устро е реле вь и-р-и и вкл рьи испо системы температура объной, сопротивление датчимало, триоды 3 и 4 нахоом состоянии, Исполиючено.температуры увеличивадатчика температуры, но сопротивления, при кото- ется, будет ниже, поскольочениие заданратурыключенне 5...

Номер патента: 178187

Опубликовано: 01.01.1966

Авторы: Всесоюзный, Костенко, Маликов

МПК: G05B 19/02, G05D 23/19

Метки: печиff, программного, режима, теплового

...схему с триодом прямого накала в одном из ее плеч, программный задатчик, выполненный на много- контактном шаговом искателе, электронное реле времени, однокаскадный усилитель постоянного тока, силовой магнитный усилитель, отличающееся тем, что, с целью повышения чувствительности и точности регулиема ый задат 1 на ша време 3 снокс ко скад- ррекИзвестны устроиства для регулирования теплового режима печи при выращивании тугоплавких монокристаллов, состоящие из измерительной мостовой схемы, содержащей в одном из плеч в качестве чувствительного элемента вакуумный диод прямого накала, усилителя постоянного тока, электронного стабилизатора, дросселя насыщения и управляемого выпрямителя на игнитронах.Предложенное устройство отличается от...

Номер патента: 178188

Опубликовано: 01.01.1966

МПК: F15B 5/00, G05D 13/40

Метки: 178188

...воздействием управляющего сигнала поршень дальномера 4 перемещается до встречи со стенкой забоя, после чего движение поршня прекращается. Величина перемещения дальномера измеряется объемом жидкости, взятой из масляногобака насосом через клапан 2. При возвращении поршня дальномера в исходное положение после окончания замера, поршень гидронасоса б выталкивает жидкость через клапан 3 и золотник сброса на нуль в усреднительную камеру.Поршень усреднителя передвигает связан ный с ним дроссель регулятора. Усреднительная камера удерживает объем масла, а, следовательно, и положение дросселя регулятора до тех пор, пока не поступит команда на золотник сброса на нуль, После переключе- О ния золотника 7 пружина выжимает жидкость из...

Номер патента: 178406

Опубликовано: 01.01.1966

МПК: G05D 13/10

Метки: динамической, настройки, полуавтомат, регуляторов, центробежных

...синхронный двигатель и подает плюс источника на обмотку реле 21 и электромеханическое реле времени 22. Реле 21 подает анодное напряжение на балансный усилитель, нагрузкой которого является поляризованное реле 23, а реле 22, срабатывая через определенное время, равное времени вхождения двигателя в синхронизм, включает систему регулирования ЦР, подавая плюс 13,5 и с клеммы реле времени 22 на несимметричный мост 24. В зависимости от положения контактов ЦР, вращаемого с номинальной скоростью с помощью редуктора синхронным двигателем, с диагонали моста (точки а и б) будет снят сигнал той или другой полярности.Несимметричный мост служит для преобразования сигнала положения контактов ЦР типа + и о в сигнал + и- , симметричный...

Номер патента: 178514

Опубликовано: 01.01.1966

Авторы: Всесоюзный, Неудачин, Экспериментальный

МПК: G05D 7/06

Метки: жидкости, расхода

...из бака 1, программного устройства 2, дозирующего поплавка 3 и исполнительного клапана 4. Дозирующий поплавок снабжен стаканом 5 с ложным дном 5 и укрепленной в этом дне трубкой, конец 7 которой соединен шлангом с исполнительным клапаном, а конец 8 расположен под игольчатым клапаном 9, имеющим возможность перемещаться по вертикали и тем самым изменять величину сливного отверстия. Дозирующии поплавок плавает на поверхности жидкости и перемещается с изменением ее уровня, но сливное отверстие поддерживается на одном расстоянии от уровня жидкости в баке, чем и достигается постоянный и равномерный напор жидкости в заданном пределе.На панели программного устройства уста. новлены переключатели 10 ручного или автоматического способа управления...

Номер патента: 178529

Опубликовано: 01.01.1966

МПК: G05D 22/02, G05D 23/01

Метки: 178529

...10. Лнодсе питание усилителя мощности осуществляется пульсирующим синусоидальным напряжением с противоположными фазами для каждого триода, получаемым от однофазного выпрямителя, выполненного на диодах 11 и 12, включенных навстречу друг другу и шунтирующих симметричные цепи усилителя, нагрузкой которых являются обмотки реле 18 и 14. Сеточное смещение усилителя мощности осуществляется пульсирующим синусоидальным напряжением с частотой 100 ги, получаемым от выпрямителя, аналогичного выпрямителю анодного питания. Потенциометр 15 позволяет изменять амплитуды двух чередующихся пульсаций в противоположных направлениях и предназначен для балансировки всего усилителя в целом, Потенциометр 1 б позволяет изменять величину сеточного смещения...

Номер патента: 178536

Опубликовано: 01.01.1966

Авторы: Всесоюзный, Синельников, Шкаликов

МПК: B06B 1/04, G01M 7/02, G05D 19/02 ...

Метки: вибростенд, электродинамический

...элемента, Кроме Ооы 1 нон подВнжной катушки 3 на подвижной системе вибростенда установлен датчик скорости, представляющий собой катушку 4, перемещающуюся в поле постоянных мягн 1 тОВ. НЯВОдимяя В катушке 4 э.д.с, усиливается усилителем 5 н подается в катушку 3 та.Нм Образом. что компенс 1 рует наводимую в ней противо-э.д,с.В качестве упругого элемента в стенде используется тя Нязывяехяя электричессая пружина., Перемещение подвижной системы с помощью потенциометра 6 преобразуется в электрический сигнал, который усиливается усилителем 7 и подается в подвижные катушки, Подобная система при соответствующем ее включении вырабатывает усилие, пропорциональное величине смещения подвижной массы и направленное навстречу возбуждающей силе.Для...

Номер патента: 178576

Опубликовано: 01.01.1966

Автор: Козлов

МПК: G01P 3/20, G05D 13/10

Метки: регулятор, центробежный

...регулятор отличается от известных тем, что снабжен башмаком, установленным между лентой и плунжером, и второй гибкой лентой с грузами, соединенной с первой в месте крепления башмака под прямым углом к ней,На фиг. 1 изображен описываемый регулятор; на фиг. 2 - взаимное расположение гибких лент регулятора в развернутом виде,Центробежный регулятор содержит кронштейн 1, на осях которого становлены грузы 2, плунжер 3, пружин прикреплен башмак 0, торцом плунжера, которы пружиной, затянутой упо5 ный регулятор содержит ту 8, на которой закрепле логичные грузам 2. Лента той 5 в месте закреплеш мым углом к ней.0 4, ленту 5. К ленте соприкасающийся с 5 прижат к башмаку ром 7. Цептробежтакже гибкую лепны два груза 9, ана соединяется с леня...

Номер патента: 178579

Опубликовано: 01.01.1966

Авторы: Альтшулер, Государственное, Колесрич, Липкович

МПК: G05D 23/27

Метки: многопозиционный, сигнализатор, температуры, фотоэлектрический

...объекта и излучателя, подаются на усилитель 2, к которому параллельно подключены задатчики температуры 3 с сигнальными устройствами 4. Возможность одновременного параллельного подключения нескольких зядатчиков обеспечивается тем, что органы управления уровнем сигнализации нахо. дятся в выходной цепи каскада, я его входная цепь практически це потребляет мощности..тцодцяя цепь задатчикя температуры содержит две параллельные ветви 5 и 6 с перемеццьпги нягрзочными сопротивлеьнями 7 и полупроводниковыми диодами д и 9 в каждой ветви. В одну из ветвей включена обмотка 10 коммутирующего напряжения. Благодаря всречному включенпо диодов коммутирую. щсе цапряжение поочередно цх открывает, не создавая при этом падения цапряжецця ца...

Номер патента: 179025

Опубликовано: 01.01.1966

Автор: Мартынов

МПК: F15B 5/00, G05D 7/01

Метки: авиационного, двигателя, расхода, регулятор, топлива, турбореактивного

...топлива, регулируемого винтом б - обеспечивает измецсп;е постоянной составляющей расхода то зива в области малого газа и постоянство ее пя рабочих режимах.Автоматический дроссельцый кран имеет прямоугольцое дозирующее сечение. Сигнал с рычага управления поступает пя механизм сложения, где складывается с сигпялом термопатрона. Суммарный сигнал через систему рычагов производит поворот автоматического дроссельного крапа,При регулировяции малого газа дозирующее сечение автоматического дроссельного крана закрыто, а ручной дроссельцый кран открывает дозирующий капал малого гязя, обеспечивающий его расход, При дальнейшем повороте рычага управления ручной дроссел - цый кран постепево открьпзяет второе дози. рующее сечение до конца. При этом...

Номер патента: 179477

Опубликовано: 01.01.1966

Авторы: Библиотека, Рабинович

МПК: G01B 11/08, G01B 7/12, G05D 5/00 ...

Метки: вытяжки, датчик, диаметра, непрерывного, процессе, стекловолокна

...освещеия контролируемого стекловолокна, микрообъектнв 2 для проектц ровд цця цзображе.цця противоположн х точек диаметр а волокна 3 цд входные концы волоконного оптикоакустическоо олои 1, дску,), расположеннуо против выходш.х торцов волокон, соответствующих цх положению. Фотоэлемент 6 преобразует световоч поток, проходящий че рез маску, в электрический ток. С помощьюсмесителя 7 и фильтра 8 низких частот можно получить колебания рдзостцой частоты.Волоконный оптико-акустический блок состоит из основания 9, выполненного в виде клша, в котором входные торцы волокон здкреплецы жестко. Выходные торцы волокон це закреплены ц имеют возможность цепрерьвцо свободно колебаться и, следовательно, могут резонировать на частотах, определяемых дца...

Номер патента: 179518

Опубликовано: 01.01.1966

Автор: Ромм

МПК: G05D 21/02, G06G 7/58

Метки: 179518

...Способ состоит в том, что систему дифференциальных уравнений, описывающих процесс жидкофазного хлорирования, непрерывно решает вычислительная машина, представляющая в данном случае математический ана 15 лог цлц модель процесса,В полученную модель, подключенную параллельно реактору, вводится информация овходных координатах процесса. Выходные координаты с модели, характеризующие качест 20 во продукта, сравниваются с заданием. Вслучае отклонения от требуемого качества появляется сигнал, пропорциональный отклоненцю, который ьводцтся в виде корректирующего воздействия в системы автоматического25 регулирования процесса.Подстройку параметров модели в соответствии с изменением параметров объекта осуществляет оптимизатор,В качестве критерия, по...

Номер патента: 179520

Опубликовано: 01.01.1966

Автор: Андреева

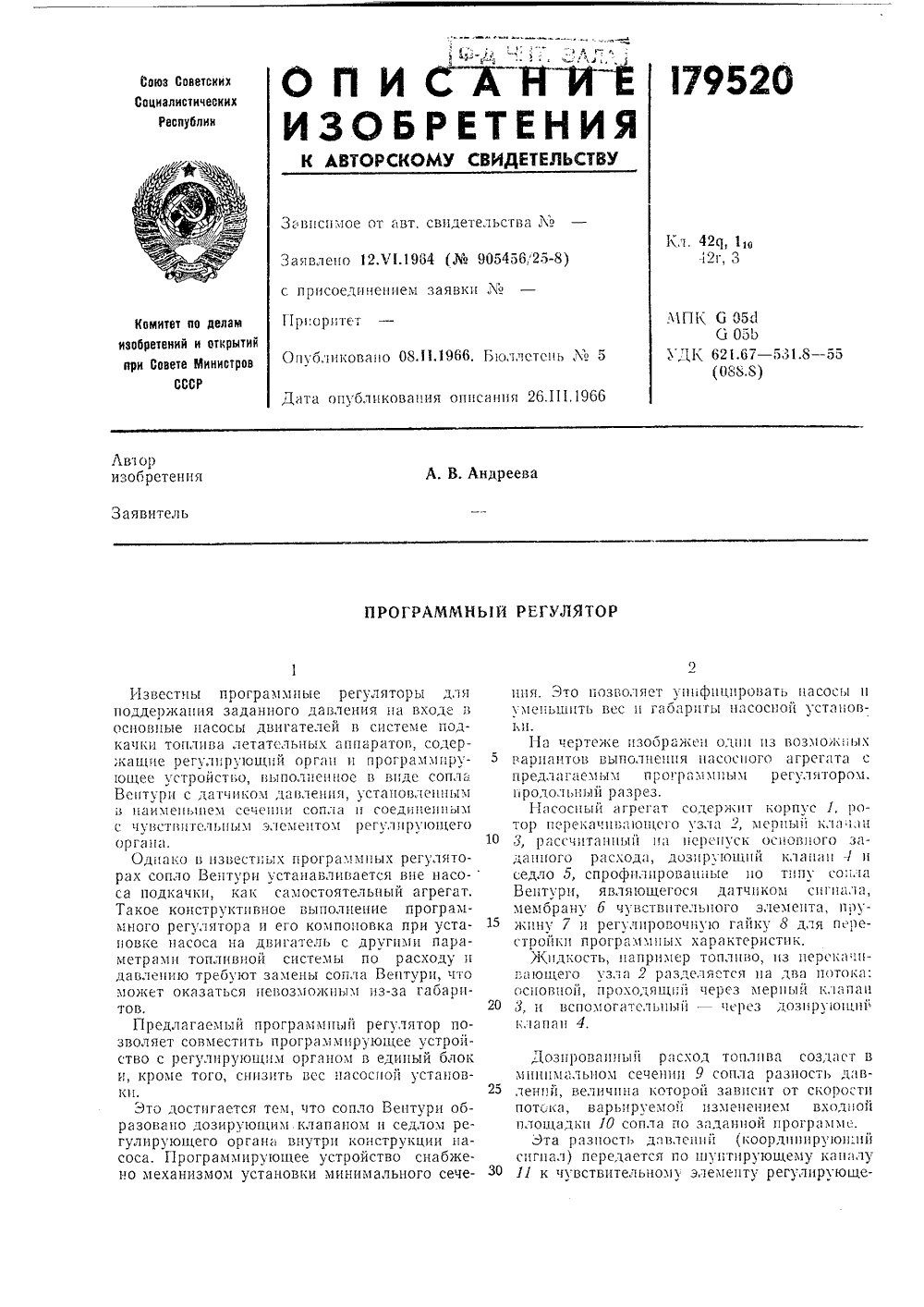

МПК: G05B 19/43, G05D 16/06

Метки: программный, регулятор

...совместить программирующее устройство с регулирующим оргаиом в единый блок и, кроме того, снизить вес иасосиой устаповЭто достигается тем, что сопла Веитури образовано дозирующим клапаном и седлом реГулирующеГО ОрГаиа Впу три коиструкц)и пасоса. Программирующее устройство сиабжеио механизмом установки минимального сечеция. )То позволяет уш)фицировать насосы и уменьшить вес и габариты иасосиой устаиов- К)1. На чертеже изооражеи один из вВариантов выгюлпеиия иасосиого апредлагаемым программным рег1 родольпцй разрез.Насосиый агрегат содержит корпус 1, ротор перека швгпощсго узла 2, мсриыц кла,)и 5 рассчитаииый иа исреиу ск ОсиОВИОГО 311- даииого расход; ), дозир Ощий кл 1 П)1 П -1 седло 5, спрофилирова)шые ио типу соила Вептури,...

Номер патента: 179750

Опубликовано: 01.01.1966

МПК: B01J 19/00, G05D 27/00

Метки: 179750

...отсекбака-расишрителя. Из нижнего отсеки жидкость поступает в граиулятор расплава потрубопроводу 10. Вентилем 3 регулируют10 расход из верхие 1 секции бака-расширителятаким образом, что при нормальной работевсей системы в верхней и нижней секцияхбака-расширителя устдиавливаются одииаковые уровип ж:дкости (датчики уровня жид 15 кости находятся в одинаковых положениях).Вольтметр показывает О, так как токи в обоихплечах первичной обмотки трансформатора 6равны и противоположно направлены. По мере засорения отверстий в граиуляторе уровеньЮ:кидкости В иижием Отсеке бяка-рясширителяувеличиьается, что вьзывает увеличение напряжения в цепи датчика 5, вольтметр показывает степеиь засорения грднулятора. Прикритических значениях напряжения...

Номер патента: 179959

Опубликовано: 01.01.1966

Автор: Маковский

МПК: G05D 9/02

Метки: воды, канале, оросительном, уровня

...30 Отмет 1.я г 1 ОО,тка 7 камеры 5 выоирается несколько ниже отметки нормального подпертого уровня воды всрхнего бьефа (УВВБ). Какер 1 5 сообщается с верхним бьефом посредством патруокя 6 и с нижним бьефом - через патрубок 9, отвсрсп 1 е 10 которого перекрыв 1 етс 51 кля 111 Ом 11, связанным с поплавком 12, устанавливаемым ца заданной отметке регул 11 руемого уровня.Сечение пятрубкя 9 больше сечения патрубкя 8, Если уровень воды в нижнем бьефе (УВНБ) опускается ниже заданной отметки, поплавок 12 прикроет отверстие 10 патрубка 9 ц уровень воды в камере 5 (УВК) начнет подниматься. При этом воздух из камеры 5 будет выходить через пятрубок 6 наружу, пока уровень воды камеры 5 (УВК) не достцгнег кромки патрубка 6. Дальнейший подъем...

Номер патента: 179996

Опубликовано: 01.01.1966

МПК: G01L 7/20, G05D 16/18

Метки: давления, стабилизатор

...5 так 10 редмет изоорегения одержащий два югиийся тем, что, янного давления енения давления иены с разными с ббльшим диаю замкнут,затор давления, сихся сосуда, отличиоддержания постонезависимо от изммы, сосуды выполи, причем в сосудеъем над жидкость Стабили сообща ющ 5 с целью и в системе вне систе диаметрав метром обОбъединенный институт Известны стабилизаторы давления, содержащие два сообщающихся сосуда, заполненные жидкостью, контактный ртутный термометр, насос, реле типа сопло - заслонка, подключенное к ртутному термометру, В таких стабилизаторах изменение внешнего давления влечет за собой изменение абсолютного давления в системе.Предложенный стабилизатор состоит из двух сообщающихся сосудов разного диаметра, причем в сосуде с...

Номер патента: 180040

Опубликовано: 01.01.1966

Авторы: Артеменко, Мухин, Центральна, Ягупов

МПК: G05D 16/06

Метки: клапан, мембранный, редукционный

...коэффициента редуцирования. Прукины и трущиеся детали этих клапанов омываются шахтной водой, вследствие чего быстро выходят цз строя цз-за коррозии, заедация, засорения и т. д.Предлагаемый редукционный клапан отличается тем, что в осевом канале перегородки корпуса между двумя мембранами установлен подвижный штырь, опирающийся сферической головкой на шайбу, закрепленную па большей мембране, а основанием - на меньшую мембрану, Взаимосвязь между мембранами и золотником предохраняет золотник от перекоса,ображен предлагаемый мемонный клапан,корпуса 1, сопла 2, клапана ой вставкой 4, малой нижподвижцого штыря 6 и боль- раны Г., еется нерсгородка, по оспканал, в котором перемсрасположенный между двуподаче жидкости в корпус , пройдя через сопло...

Номер патента: 180196

Опубликовано: 01.01.1966

Автор: Менделеев

МПК: F01D 21/02, G05D 13/04

Метки: автомат, безопасности, турбомашины

...кольцевые буферные выступы 14 и 15, причем зазоры между выступом 14 и колависимое от авт. свидетел убликовано 21,111.1966. Бю Известные автоматы безопасности паровых и газовых турбин часто не срабатывают при достижении заданного превышения числа оборотов сверх нормального, что объясняется заклиниванием бойка автомата в направляющих поверхностях.Предлагаемый автомат отличается от известных тем, что боек подвешен с зазором в отверстии вала турбины, что исключает заклинивание и повышает надежность работы.На чертеже представлен разрез предлагаемого автомата.Боек 1 подвешен в полости 2 вала турбины 3 на плоских спиральных пружинах 4, которые служат также для центрирования бойка. Пружины своей центральной частью фиксируются внутренними...

Номер патента: 180383

Опубликовано: 01.01.1966

Авторы: Арамович, Кур, Надольникъв, Тницкий

МПК: G05D 23/30

Метки: излучения, криостат, приемников

...51 Оор 3 тиьЙ поток Ожижеп. ного газа.;)ТО ПОЗ 30(51 С 3 ПО 13 ЬСПТЬ К. П. Д. П ТЕХИОЛОГичность к 1)ост 1 т;яежс простить еГО копстркцию 1 с клОчение доп Ол ител ьиьх ком:,упкяцй т. п.).11 я черте)ксзооряжен описьВяехыЙ (риостат.Б сосуде 7 Дьюара устяповленя стеклянная ка)ер 1 2, со(депя 5 с 1) 1 тмгп(03 3 и перемычкой 4. Гоолотт. 5, Обрязог;шнял сосудом Дьояря и с 1 е 1(г 51 ОЙ 1(я)1 ерОЙ, заполнена жид,им язото) л )к 1;1 км 1 оздхох. В бо(ОВОЙ сте 1(е сосмд 1 их 1 естс 51 01 Од;151 пРО- ПУСКаНИЯ ИЗЛРСПЛ,Вверху камера ) через ковяровос кольцо 7 соединен 1 1 спялп 1) с Верхиси частью 8 1(амеры прсдвя 1)птельиОГО О.(1 яждеи 51, иижня 53 часть кстор 01 Выпо,1 с;1 13 13 дс труби 9, заканчивающейся (1 ерой 1(7 ожижсЯ. ВнутР ПОС,1 ЕДЕ...

Номер патента: 180399

Опубликовано: 01.01.1966

Авторы: Альховский, Варна, Григорьев, Гюлпля, Каешков

МПК: G01D 1/06, G01F 13/00, G01N 33/22 ...

Метки: анализатор, нефтепродуктов, состава, фракционного

...Им пульсы поступают на усилитель импульсов 9,где преобразуются в непрерывный сигнал, величина которого пропорциональна частоте падения капель. Этот сигнал управляет регулятором мощцостц 6 нагревателя.20 Скорость разгонкц устанавливают задатчцком 10. Выходной сигнал с усилителя импульсов 9 подают ца счетчик импульсов 11 с коммутатором 12. Для определецця объема дистцллята ца коммутаторе 12 набирают число, 25 соответствующее определенному количествукапель, т. е. заданному объему дистиллята.По достижен 1 ш этого числа с коммутатора выдается сигнал ца перемещение картогрантмь вторичного прибора 13 ц тем самым регистри руется заданный объем дцстиллята.903 о 9 Гоетавительехред А. А. К Редакто Ушако 26 Формат бум. 60(90/г Объем 0,16 изл....

Номер патента: 180927

Опубликовано: 01.01.1966

Авторы: Гафанович, Диденко, Ковалев, Халаимов, Шрдмко

МПК: G05D 7/06

Метки: регулирующее, электрогидравлическое

...масло 15 перегоцяется в бак 7, С появлением управляющего импульса открываются клапаны а и в пли б и г, а клапан д закрывается. Давление масла в системе повышается до рабочего.Положение штока прц обесточивании сило вого двигателя или аварийном с,шжециц давления масла фиксируется механизмом стопо.рецця, выполненным в виде червячного колеса 8, мехашгчески связанного со штоком, и червяка 9, поворотного в плоскости колеса, 25 При наличии давления в системе сильфон10, преодолевая сопротивление пружины 11, с помощью вилки 12 поворачивает червяк во.круг оси 13, выводя его из зацепления с червячным колесом. Таким образом обеспечи- ЗО вается возможность перемещения штока приналичии разности давлений в полостях цилиндра. Если давление в системе...

Номер патента: 181046

Опубликовано: 01.01.1966

МПК: B01J 19/02, C01B 17/22, G05D 11/08 ...

Метки: 181046

...иповьросулг подыхсодо Изобретение относится к области автоматического регулирования процесса абсорбции в производстве пиросульфята натрия мокрым способом.Известные способы заключаются в том, что рН пиросульфитной пульпы регулируют изменением подачи сульфитбисульфитной пульпы и зятем содового раствора. Вследствие большой инерционности подачи этих реагентов точность регулирования недостаточна.Цель изобретения - повысить точность регулирования,Предлагаемый способ отличается тем, что рН пиросульфитной пульпы регулируют изменением подачи сернистого газа при стабилизированных потоках сульфитбисульфитной пульпы и содового раствора.На чертеже показана схема устройства для реализации предлагаемого способа.Сернистый газ (поток Л)...

Номер патента: 181225

Опубликовано: 01.01.1966

Авторы: Ахмедов, Дворецкий, Лхмедов

МПК: F23N 1/00, G05D 23/01

Метки: котлоагрегатов, пара, перегретого, температуры

...одного вида топлива на другой и расширения диапазона регулирова ция, зону горения перемещают изменением усмежных горелок степени рутки и нап 1)авления врагцеиия взаимодействующих потоковиродутов горения. гся в том, ремещают ци крутки ствующих позволяет заданныхгулироваоростеи при разиня факелов; на ты расположения Изобретение относится к способам регулирования температуры перегретого пара котлоагрегатов, оборудованных вихревыми газо- мазутными горелками.В котлоагрегатах указанного типа регулирование температуры перегретого пара обычно производят путем перемещения вьсокотемпературцой зоны горения по высоте топки, соответственно изменяя производительность верхних и нижних рядов горелок. При таком способе трудно поддерживать постоянство...

Номер патента: 181313

Опубликовано: 01.01.1966

Автор: Кондратьев

МПК: G05D 1/08

Метки: землеройных, машин, работой

...одна на другую три формы рельефа местности; форму основного макрорелье фа, неизменяемую при капитальной планировке, форму мезо- и микрорельефа, подлежащую обработке, и различного рода шероховатости, устраняемые при эксплуатационной планировке. Таким образом, на выходе датчи ка спектр сигнала 1 сосредоточен в полосе ча181313 Предмет изобретения Составитель Ю. М. Ферштман Редактор Л. В, Калашникова Техред Л. К. Ткаченко Корректоры: С. Н, Соколова и О. Б. ТгорикаЗаказ 15463 Тираж 1325 Формат бум. 60 Х 90/а Объем 0,21 изд. л. ПодписиосЦггИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типографии, пр, Сапунова, 2 3стот )1) ", ограниченной со стороны высоких частот резонансной...

Номер патента: 181320

Опубликовано: 01.01.1966

Авторы: Гарбер, Малов, Скво, Стегаличев

МПК: G01F 1/08, G01F 1/36, G05D 16/08 ...

Метки: датчик, расхода

...тем, что содержит регулирующий блок, вход которого соединен с дифманометром, замеряющим перепад давления на регулирующем органе, а выход - с исполнительным механизмом регулирующего органа, имеющего линейную рабочую характеристику. В качестве сигнала, пропорционального расходу среды, используется выходной сигнал регулятора. Зто увеличивает точность измерения расхода в широком диапазоне изменения нагрузки.Схема устройства представлена на чертеже,На трубопроводе 1 установлен регулирующий орган 2, имеющий линейную рабочую характеристику с испол 1 штельш.1 м механизмом 8. Перепад на устройстве измеряется с пОмон 1110 днфманоъ 1 етра ./, выходной ка 1 ач которого соединен с регулятором 0 зияющим механизмом,т. Выходной си гулятора может...
