Способ комбинированного поверхностного упрочнения стальных изделий
Номер патента: 1790251
Опубликовано: 20.08.2005
Авторы: Конаков, Котлярова, Купряков, Паладин, Сигитдинов, Фадеев, Чигрин, Шитов, Штанов
МПК: C23C 8/34
Метки: комбинированного, поверхностного, стальных, упрочнения
Способ комбинированного поверхностного упрочнения стальных изделий, преимущественно режущего инструмента из быстрорежущей стали, включающий титанирование и последующее газовое азотирование, отличающийся тем, что, с целью повышения стабильности режущих свойств, титанирование проводят ионно-плазменным способом в вакууме с получением слоя титана толщиной 1,5-4,0 мкм.
Способ получения твердосплавного режущего инструмента
Номер патента: 1584415
Опубликовано: 20.08.2005
Авторы: Аникин, Конаков, Паладин, Фадеев, Чигрин
МПК: B22F 9/02, B23B 27/14, C22C 29/02 ...
Метки: инструмента, режущего, твердосплавного
Способ получения твердосплавного режущего инструмента, включающий получение исходных порошков, их прессование, предварительное спекание при температуре 900-1100°C, механическую обработку, окончательное спекание при температуре 1350-1480°C, отличающийся тем, что, с целью повышения износостойкости и обеспечения возможности утилизации отходов твердосплавного производства, порошок получают электроэрозионным диспергированием электродов из отходов твердосплавных инструментальных материалов одного и того же состава с последующим перемешиванием его в вакууме в потоке ионизируемых атомов титана, ниобия или тантала.
Способ получения минералокерамического инструментального материала
Номер патента: 1640946
Опубликовано: 20.08.2005
Авторы: Конаков, Купряков, Паладин, Фадеев
МПК: C04B 41/85, C04B 41/87
Метки: инструментального, минералокерамического
Способ получения минералокерамического инструментального материала путем смешивания -Al 2O3 с добавкой хлористого магния в количестве 0,3 мас.%, формования, обжига при 1200-1300°С и механической обработки, нанесения слоя магния и последующего окончательного спекания в окислительной среде при 1750-1780°С и окончательной механической обработки, отличающийся тем, что, с целью повышения износостойкости поверхностного слоя инструмента, после окончательной механической обработки наносят слой кобальта, и проводят термообработку в вакууме в диапазоне температур 1700-1780°С.
Износостойкое покрытие для режущего инструмента
Номер патента: 1527949
Опубликовано: 20.08.2005
Авторы: Аникеев, Конаков, Леонов, Паладин, Фадеев, Чигрин, Щитов
МПК: C23C 14/00
Метки: износостойкое, инструмента, покрытие, режущего
Износостойкое покрытие для режущего инструмента, содержащее слой карбида титана, нанесенный на основу газофазным методом, последовательно размещенные слои хрома или молибдена и нитрида хрома или нитрида титана, нанесенные методом конденсации в вакууме с ионной бомбардировкой, отличающееся тем, что, с целью повышения износостойкости покрытия, слои тугоплавких металлов и нитридов металлов выполнены чередующимися с отношением толщин слоев металлов и нитридов металлов 1:1-1:5 при толщине слоя хрома или молибдена 0,05-0,1 мкм, при этом отношение толщин внутренних слоев металлов и нитридов металлов равно 1:1, а отношение толщин внешних слоев - 1:5.
Способ получения минералокерамического инструмента
Номер патента: 1526133
Опубликовано: 20.08.2005
Авторы: Аникин, Конаков, Максимов, Паладин, Писаренко, Фадеев
МПК: C04B 35/10
Метки: инструмента, минералокерамического
Способ получения минералокерамического инструмента путем смешивания -Al 2O3 с добавкой хлористого магния, формования, обжига при 1200-1300°С и механической обработки с последующим спеканием при 1750-1780°С и окончательной механической обработкой, отличающийся тем, что, с целью повышения износостойкости инструмента, добавку вводят в количестве 0,04-0,3 мас.%, а перед спеканием наносят слой магния.
Способ получения инструментального материала
Номер патента: 1635495
Опубликовано: 20.08.2005
Авторы: Аникин, Конаков, Купряков, Паладин, Сагитдинов, Фадеев
МПК: C04B 35/10, C04B 41/85, C04B 41/87 ...
Метки: инструментального
Способ получения инструментального материала, включающий подготовку исходного сырья -Al 2O3, введение модифицирующей добавки хлористого магния, смешивание, формование, обжиг, предварительную механическую обработку, окончательное спекание при 1750-1780°С, окончательную механическую обработку, нанесение титанового покрытия в вакууме при температуре 850-1000°С, отличающийся тем, что, с целью расширения технологических возможностей материала за счет повышения его износостойкости в области низких температур резания, покрытие наносят одновременно испарением титана и молибдена.
Износостойкое покрытие
Номер патента: 1508602
Опубликовано: 20.08.2005
Авторы: Комляков, Конаков, Паладин, Фадеев, Щитов
МПК: C23C 14/06
Метки: износостойкое, покрытие
Износостойкое покрытие, преимущественно для режущего инструмента, содержащее чередующиеся слои титана и нитрида титана, отличающееся тем, что, с целью повышения износостойкости, отношение толщин слоя титана к слою нитрида титана составляет 0,5-1,0, при этом толщина слоя нитрида титана равна 0,05-0,1 мкм.
Композиционный слоистый материал
Номер патента: 1812764
Опубликовано: 20.08.2005
Авторы: Аникеев, Аникин, Конаков, Купряков, Паладин, Фадеев
МПК: C04B 35/10
Метки: композиционный, материал, слоистый
Композиционный слоистый материал для режущего инструмента, содержащий подложку из керамики на основе оксида алюминия и поверхностный слой из титана или циркония, выполненный ионно-плазменным осаждением, отличающийся тем, что, с целью сокращения брака по плотности, он дополнительно содержит промежуточный слой из оксида алюминия толщиной 1,5...6,0 мкм.
Сплав для нанесения покрытий на режущие керамические материалы
Номер патента: 1600358
Опубликовано: 20.08.2005
Авторы: Аникеев, Аникин, Конаков, Леонов, Максимов, Мосейкин, Паладин, Познанский, Ромашов, Рыбкин, Самойлов, Фадеев
МПК: C22C 14/00, C23C 14/18
Метки: керамические, материалы, нанесения, покрытий, режущие, сплав
Сплав для нанесения покрытий на режущие керамические материалы, содержащий титан, кремний, цирконий, хром и алюминий, отличающийся тем, что, с целью повышения износостойкости покрытий, он дополнительно содержит молибден, железо и углерод при следующем соотношении компонентов, мас.%: Кремний0,08-0,4 Цирконий1,5-2,0 Хром5,5-7,0 Алюминий5,5-7,0 Молибден2,0-3,0
Суспензия для образования эмиссионных покрытий
Номер патента: 1760905
Опубликовано: 20.10.1999
Авторы: Духонькин, Конаков, Королев, Лопаткин, Милякин, Петровичева, Станченкова
МПК: H01J 9/04
Метки: образования, покрытий, суспензия, эмиссионных
Суспензия для образования эмиссионных покрытий электродов газоразрядных источников света низкого давления, содержащая тройной карбонат и термостойкую присадку в водном растворе соли сополимера метилметакрилата и метакриловой кислоты, отличающаяся тем, что, с целью увеличения выхода годных, в качестве соли сополимера метилметакрилата и метакриловой кислоты используют его аммониевую соль, при этом вязкость суспензии составляет 27 - 30 с, а плотность 1,85 - 1,90 г/см3.
Колба электронно-лучевого прибора
Номер патента: 1200758
Опубликовано: 20.07.1995
Авторы: Гинсбург, Зильберштейн, Конаков, Кононов, Кузьминова, Юрков
МПК: H01L 29/86
Метки: колба, прибора, электронно-лучевого
КОЛБА ЭЛЕКТРОННО-ЛУЧЕВОГО ПРИБОРА, содержащая прямоугольный стеклянный экран и сочлененный с ним по торцу стеклянный конус, поверхность которого снабжена выпуклостью в сечении по большой оси, отличающаяся тем, что, с целью увеличения процента выхода годных колб за счет повышения термомеханической прочности, на поверхности конуса в сечении по диагональной оси, начиная от торца конуса, расположены две выпуклости и одна вогнутость между ними, причем отношение максимальной длины стрелы прогиба к длине хорды выбрано из соотношения:для первой выпуклости от 1/9 до 1/7для второй выпуклости от 1/15 до 1/13для вогнутости от 1/16 до 1/14,а для выпуклости в сечении по большой оси от 1/35 до 1/25.
Стенд для испытаний энергетических установок
Номер патента: 2002232
Опубликовано: 30.10.1993
Авторы: Конаков, Маркина
МПК: F02K 11/00, G01M 19/00
Метки: испытаний, стенд, установок, энергетических
...с разным объемам изаполнены дисперсной средой.На чертеже схематически изображен 46общий вид стенда для испытаний энергетических установок,Стенд содержит расходную топливнуюемкость 1, связанную топливной магист-ралью 2 с испытуемой установкой 3, э также 50устройства для подачи дисперснай среды виспытуемую установку 3, выполненное в виде последовательна размещенных в топливной магистрали 2 цилиндрических камер 4 споршнем 5, разделяющим каждую на нагне 55тательную б и всасывающую 7 полости. Поршень. 5 имеет привод 8, который череззлектрапневмаклапан 9 сообщен с времен-,ным датчиком 10. Нагнетательные полости 6 заполнены дисперснай средой, выполнены с разным обьемом и сообщены с топливной магистралью 2. Всасывающие полости7 также...
Трансформаторный датчик перемещений
Номер патента: 1832177
Опубликовано: 07.08.1993
Авторы: Гаврилов, Конаков, Столяров
МПК: G01B 7/00
Метки: датчик, перемещений, трансформаторный
...контроля относительно рабочего торца чувствительного элемента) неизвестен, производят следующим образом.Узел 13 дистанционного управления устанавливается в состояние "Проверка функционирования" (контакты коммутационного элемента 31 разомкнуты), вследствие этогона выходе источника 14 управляющих сигналов появляется сигнал в виде высокого уровня напряжения, который через узлы 11 и 12 формирования управляющих сигналов поступает на управляющие входы первого 9 и второго 10 электронных коммутационных узлов. При этом открываются верхние ключи (8. К.) и разрывается цепь прохождения через нижние ключи (Н. К.) узлов 9, 10 коммутации, а секции рабочей 4 икомпенсационной 5 измерительной обмотки оказываются включенными между собой последовательно...
Устройство для бесконтактного измерения перемещений
Номер патента: 1827526
Опубликовано: 15.07.1993
Авторы: Глухов, Конаков, Лыгина, Трофимов
МПК: G01B 7/00
Метки: бесконтактного, перемещений
...первый суммарный (результирующий) сигнал О 1, вектор которого вращается (на фиг, 2 показано стрелкой ОЛ) вследствие изменения по амплитуде сигнала Ор(х) в функции перемещения.Фаза суммарного синусоидального сигнала 0- ( определяется выражением5 зп 91ср 1 =агстц - ---- , (2)соз ф 1+001Ор хгде р 1 - фаза суммарного сигнала О свыхода первого сумматора;ф 01 - сдвиг фаз между синусоидальными сигналами Ор(х) и 001;Ор(х) - синусоиддльный сигнал с точкисоединения сигнального выводаобмотки 2и входа усилителя-ограничителя 4, промоду 15 лированный в функции перемещения Х;001 - синусоидальный опорный сигнал свыхода избирательного фильтра 5, сдвинутый по фазе фазосдвигающим блоком 6 иподвергнутый масштабированию делите 20 лем 7...
Преобразователь перемещение-фаза
Номер патента: 1827525
Опубликовано: 15.07.1993
Авторы: Конаков, Лыгина, Трофимов
МПК: G01B 7/00
Метки: перемещение-фаза
...ключа 10 и закрывает его, Суммарное синусоидальное напряжение О с выхода секций 6, 7измерительной обмотки поступает на входпервого усилителя-ограничителя 17, а опорное синусоидальное напряжение Ооп (х) -через открытый ключ 11 и блок 16 коррекциифазы опорного сигнала поступает на входусилителя-ограничителя 18,С выходов усилителей-ограничителей17, 18 сигналы О и Ооо (х) поступают навходы фазометра 19, который регистрируетизменение фазы суммарного сигнала в функции перемещения алых = 1 (др) на его входах в виде изменения напряженияпостоянного тока в функции перемещения,Повышение информативности преобразователя, выражающееся в формировании ирегистрации предупреждающей информации о перемещении обьекта контроля в зону, нахождение в которой...
Антенный преобразователь перемещения в фазу
Номер патента: 1817243
Опубликовано: 23.05.1993
Авторы: Глухов, Киреева, Конаков, Столяров
Метки: антенный, перемещения, фазу
...объекта и связанного с ним электропроводящего рабочего якоря 8 (в направлениях, указанных на фиг,1 стрелками) изменяется величина измеряемого перемещения Х, а следовательно, изменяется и величина напряжейий Од 1(х), снимаемого со свободного вывода катушки индуктивности2 и Од 2(х), снимаемого с точки соединения резистора й с колебательным контуром1 - С.Напряжения Од 1(х) и Од 2(х) связаны с перемещением Х зависимостью близкой к экспоненциальной, т.е. обеспечивается модуляция по амплитуде напряжений в функции перемещения Х.Функция преобразования антенного преобразователя перемещения в фазуопределяется выражением;ДЪых =ф 1 ф 2 = = агсщ соз фо + - Г Од 1 (х) Ц 2 х ) где Ъых - фаза результирующего суммарного сигнала Ореэ(х) относительно...
Устройство для измерения перемещений
Номер патента: 1816962
Опубликовано: 23.05.1993
Авторы: Глухов, Карпов, Конаков, Лыгина
МПК: G01B 7/00
Метки: перемещений
...имеет малое внутреннее сопротивление, фто при уменьшении полного сопротивленияобмотки 6 уменьшается амплитуда напряжения Ор(Х), снимаемого с точки соедине-ния резистора 13 с обмоткой 6, по закону,близкому к экспоненциальному. 45Между компенсационным напряжением О; снимаемым с точки соединения рези-.стора 14 и компенсационной обмотки 7, ирабочим напряжением Ор(Х), путем измене-.ния величины сопротивления резистора 13, 50устанавливают угол сдвига фаз уъ более Оо,но менее 10(в сторону опережения векторанапряжения Ор(Х) относительно вектора на"пряжения О). Напряжения Ор(Х) и О, изменяющиеся в функции перемещения Х, 55поступают соответственно на прямой и инверсный входы сумматора 8.На инверсном входе дифференциального усилителя-сумматора...
Оптический датчик перемещений с фазовым выходом
Номер патента: 1803736
Опубликовано: 23.03.1993
Авторы: Карпов, Киреева, Конаков
МПК: G01B 21/00
Метки: выходом, датчик, оптический, перемещений, фазовым
...и точности измере-ний поступает на второй вход (Вх.2) фазометра 22, Фаза 62 второго суммарного сигнала О изменяется вследствие измене 2 ния по амплитуде дополнительного отраженного сигнала Од отр(х) в функции изме ряемого перемещения и определяется выражением (2) 1 са = агстц г= агсс 9 Повышсчет увели воэдействь (сигнала по та контрол ствие того суммируем и Од оп(х) нальные и ОопОдотр (х )Хб, рдсположрения.Повышенснижения тепредлагаемоследующим одействия темугла фг межронууменьш ной в конце д апазона измеие точности изм мпературной и м изобретени браэом. При из пературы,напр ду сигчалами Ооения его величи ерения за счет огрешности в 5 и достигается менении от возимер, фазового, и и Од оп В СТОны, вследствие я сигнал входящие мен ными...
Способ акустического контроля физико-механических свойств изделий
Номер патента: 1786423
Опубликовано: 07.01.1993
Авторы: Конаков, Купряков, Паладин, Фадеев
МПК: G01N 29/14
Метки: акустического, свойств, физико-механических
...достигла своего определенного значения, эта фаза называется выдержкой индентора под нагрузкой; разгрузка и выход индектора из испытуемого материала после снятия нагрузки, Каждая фаза характеризуется определенным количеством сигналов АЭ, В способе 21 определяли отношение числа импульсов, полученных на изделии и эталоне после всех трех фаз нагружения. Такое определение числа импульсов не всегда является информативным, Это относится к материалам с различной плотностью и пластичностью, когда важно иметь информацию по числу импульсов, появившихся на фазе разгружения и выходе индентора из испытуемого материала,Цель изобретения - обеспечение контроля плотности режущей минералокерамики.Цель достигается тем, что в способе акустического контроля...
Способ контроля износа режущего инструмента
Номер патента: 1785832
Опубликовано: 07.01.1993
Авторы: Аникин, Конаков, Купряков, Лапонникова, Паладин, Фадеев
МПК: B23B 25/06, G01N 3/58
Метки: износа, инструмента, режущего
...в периодоосоо хода, кода происходи Остывание инструмента, следствием чего является преждевременное непредсказуемое хрупкое разрушение режущей кромки в начальные периоды резания очередного циклаработы инструмента.Целью изобретения является расширение технологических возможностей за счет п рогнозирования предельного состояния минералокерамического инструмента, предшествующего хрупкому разрушению, на операциях с частой сменой периодов рабочего резания и холостого хода,На фиг,1 показаны зависимости изменения сигналов АЗ от количества обработанных деталей и или периодов холостогохода г; на фиг,2 - то же, от времени т. На чертежах кривая 1 - суммарное число им- ПУЛЬСОВ В ПЕРИОДЫ ХОЛОСТОГО ХОДЭ Мобщ,х.х кривая 2 - сигнал АЭ в период...
Уплотнительный элемент торцевого уплотнения
Номер патента: 1779860
Опубликовано: 07.12.1992
Авторы: Голубев, Конаков, Маркина
МПК: F16J 15/34
Метки: торцевого, уплотнения, уплотнительный, элемент
...после сборки, продольный разрез. Оно мокет быть как вращающимся, так и невращзющимся элементом г 1 зры трения торцевого уплотнения и состоит из опорного кольца 1 и вкладыша 2, выполненного из антифрикционного материала или имеющего нз поверхости тения средство Гникения трения и износа (в виде покрытия, антифрикциоииых вставок, выступов и впадин ипр.), В опорном кольце 1 вцполнеиа глухая кольцевая проточка 3 с днищем 4 и стенками 5 (не показана) и 6. Вкладыш 2 вставлен впроточку 3 до упора в днище 4. В опорном кольце 1 и вкладыше 2 выполнены одна или несколько кольцевых канавок, соответственна 7 и 8 так, что они располаженц напротив друг друга,В кольце 1 со стороны днища 4 и ва вкладыше 2 выполнены глухие осевые каналы...
Трансформаторный преобразователь линейных перемещений
Номер патента: 1768936
Опубликовано: 15.10.1992
Авторы: Абрамов, Конаков, Любомиров, Столяров
МПК: G01B 7/00
Метки: линейных, перемещений, трансформаторный
...и другими поверхностями, Возможны и другие варианты конструктивного исполнения жесткого соединения внешнего и внутреннего цилиндров защитного корпуса,В секциях обмотки возбуждения 2, подключенных к источнику переменного напряжения (не показан), возбуждаются магнитные потоки, проходящие через соответствующие магнитопроводы и через зазоры др и до. При перемещении Х рабочего якоря 9 в направлении к днищу стаканообразного защитного кожуха изменяется величина рабочего зазора др, а зазор до остается неизменным. Перемещение якоря 9 из балансного положения (др = О) приводит к возникновению на выходе преобразователя разностного переменного напряжения, снимаемого с рабочей обмотки 3 и компенсационной обмотки 4, включенных между собой...

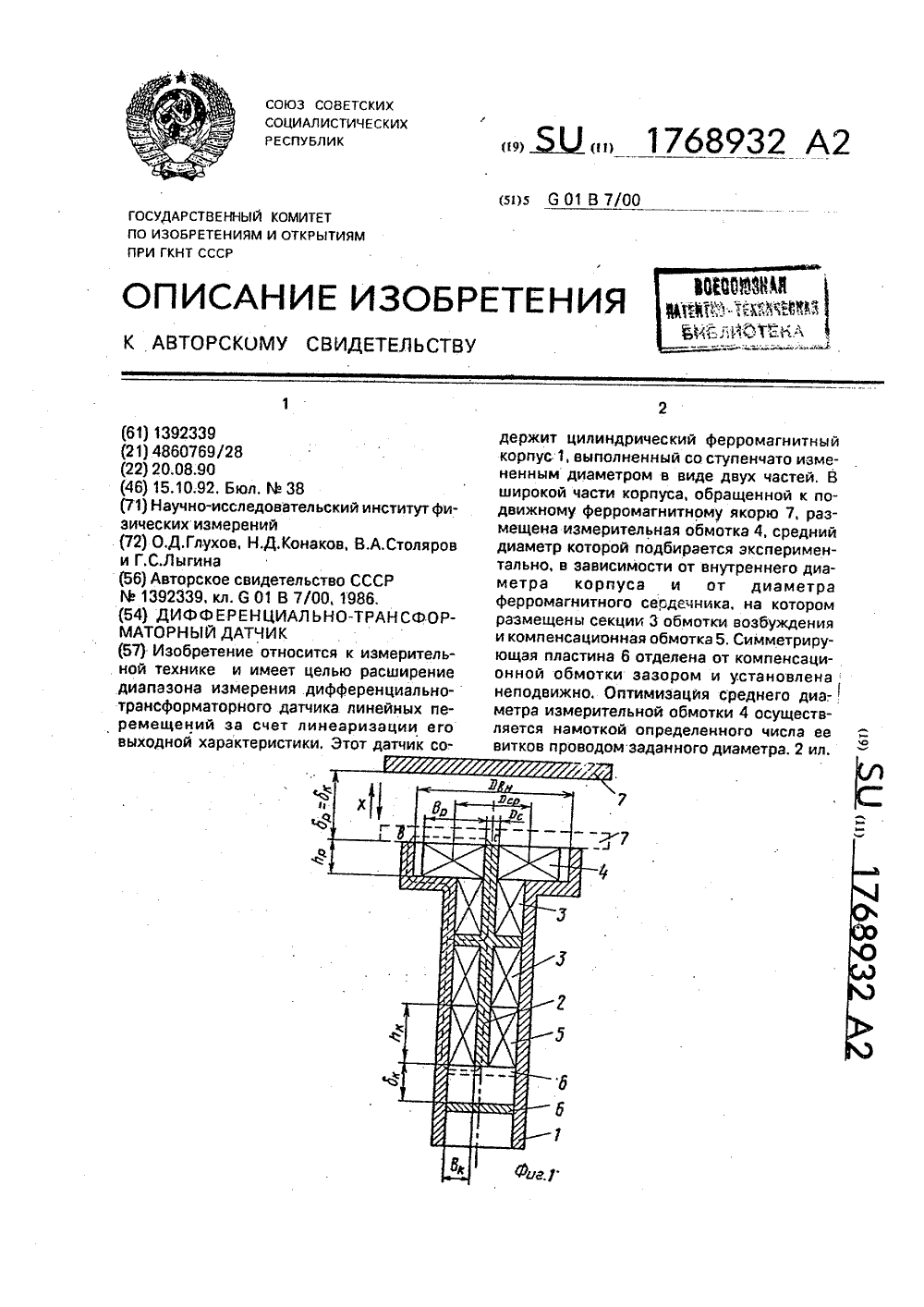

Дифференциально-трансформаторный датчик перемещений
Номер патента: 1768932
Опубликовано: 15.10.1992
Авторы: Глухов, Конаков, Лыгина, Столяров
МПК: G01B 7/00
Метки: датчик, дифференциально-трансформаторный, перемещений
...который определяется выражением (1),Дифференциально-трансформаторныйдатчик перемещений работает следующимобразом.При перемещении подвижного якоря 7относительно торца измерительной частидатчика в направлении Х увеличивается илиуменьшается величина рабочего зазора др,в то время как величина компенсационногозазора дх остается неизменной. В результате этого изменяется величина магнитногопотока, а следовательно и ЭДС на выходеизмерительной обмотки 4.Расширение диапазона измеряемых перемещений можно обьяснить следующимобразом.Для трансформаторных датчиков с использованием ферромагнитного кОрпуаа сувеличением среднего диаметра обмотки дооптимального, определяемого выражением(1), увеличивается и диапазон измеряемыхперемещений, однако при...
Корпус судна
Номер патента: 1768438
Опубликовано: 15.10.1992
Авторы: Конаков, Орлов, Павленко, Перельман, Чабан
МПК: B63B 3/00
...жидкостью, уровень которой выше поверхности жесткой мембраны,В этом случае за счет перетекания жидкости через перфорацию увеличивается демпфирующая способность упругой мембраны, что позволяет снизить составляющую Еф,На фиг, 1 схематично изображена диаграмма распределения энергии пульсирующих гидродинамических давлений по днищу корпуса судна; на фиг, 2 - конструкция корпуса судна с закреплением упругой мембран ы к корпусу посредством виброизолированного комингса; на фиг. 3 - конструкция корпуса судна с упругой мембраной снабженной сверху материалом с высокими демпфирующими свойствами; на фиг. 4 - конструкция корпуса судна с упругой мембраной закрепленной к корпусу судна в своей средней части посредством виброизолированного...
Трансформаторный датчик перемещений с фазовым выходом
Номер патента: 1763870
Опубликовано: 23.09.1992
Авторы: Киреева, Конаков, Столяров
МПК: G01B 7/00
Метки: выходом, датчик, перемещений, трансформаторный, фазовым
...включенных секциях 9 и 10 измерительной обмотки, а результирующее напряжение Ц, поступает на вход избирательного усилителя 13. Компенсационное напряжение 02 поступает на второй вход (Вх.2) фазометра 14, а результирующее напряжение 0 поступает на первый вход(Вх.1) фазометра 14 с выхода избирательного усилителя 13,Симметрирующую пластину 6 при настройке датчика устанавливают с зазором дк,А. относительно сердечника 4 равным величине зазора др,А, соответствующим ко)нечной точке диапазона измерения перемещения рабочего якоря 5, т,е. дх,А; = дРАПри перемещении рабочего якоря 5 (объекта контроля) в направлении увеличения зазора др (на фиг,1 показано стрелкой) напряжения 01 и 02 модулируются по амплитуде в функции перемещения, а именно...
Устройство для испытания салона транспортного средства на пылепроницаемость
Номер патента: 1755092
Опубликовано: 15.08.1992
Авторы: Андрианов, Гугушкин, Конаков, Палутин
МПК: G01M 17/00
Метки: испытания, пылепроницаемость, салона, средства, транспортного
...средства, бункер установлен на кузове транспортного средства, дозатор снабжен распылителем, сообщенным трубопроводом с бункером для пыли, а привод дозатора снабжен муфтой включения его рабочего органа с дистанционным управлением и выполнен в виде гибкого элемента, одним концом соединенного с упомянутой муфтой, а другим - с движителем транспортного средства.На фиг.1 изображено предлагаемое устройство, закрепленное на автомобиле, вид сбоку; на фиг,2 - то же, вид сверху,Устройство состоит иэ бункера 1 для пыли, на ротор дозатора которого установлена дистанционно управляемая муфта 2 включения рабочего органа с дистанционным управлением, Бункер 1 для пыли прикреплен к какому-либо элементу кузова, например к крылу 3. К дозатору...
Устройство для измерения перемещений
Номер патента: 1737259
Опубликовано: 30.05.1992
Авторы: Конаков, Мурашкина, Преснякова, Столяров
МПК: G01B 7/14
Метки: перемещений
...рабочего якоря 4.Устройство работает следующим образом,Синусоидальное напряжение Ос выхода блока 1 питания, переменного напряжения (см, фиг, 1), имеющего малое внутреннее сопротивление, через подборные резисторы В 1, В 2 поступает для питания рабочей 6 и компенсационной 7 обмоток датчика 2. При перемещении рабочего якоря 4, например, в сторону увеличения зазора Хр уменьшается индуктивность, а также индуктивное и полное сопротивление рабочей обмотки 6 датчика. Так как блок 1 питания имеет малое внутреннее сопротивление, то при уменьшении полного сопротивления обмотки 6 уменьшается по амплитуде сигнал Ор(х), снимаемый с точки соединения подборного резистора В 2 с обмоткой 6, по закону, близкому к экспоненциальному.Между...
Трансформаторный датчик перемещений
Номер патента: 1725068
Опубликовано: 07.04.1992
Авторы: Конаков, Столяров, Трофимов, Хаева
МПК: G01B 7/00
Метки: датчик, перемещений, трансформаторный
...10 формирования основногои дополнительного рабочих сигналов, в котором формируются основной Ор(х) и дополн ител ь н ы й Ор д. (х) си нусоидал ь н ы есигналы, сдвинутые друг относительно друга по фазе на угол ф, величина которогоустанавливается фазосдвигающей цепью,входящей в состав блока 10, таким образом, 30чтобы угол (180- ф) находился в пределахболее 90 О, но менее 180 (фиг. 2),Выбором величины угла фобеспечивается оптимальная линейность выходной характеристики датчика. 35Опорное напряжение Ое с выхода секции 9 измерительной обмотки поступает навход блока 11 формирования основного идополнительного опорных сигналов, в котором формируется основной Ое и дополнительный Оо.д синусоидальные сигналы,сдвинутые друг относительно друга по...
Способ измерения деформаций конструкций
Номер патента: 1719881
Опубликовано: 15.03.1992
Автор: Конаков
МПК: G01B 5/30
Метки: деформаций, конструкций
...узла.На фиг. 1 изображено устройство, установленное на конструкции, приспособления обращены в одну сторону; на фиг. 2 - то же, приспособления обращены в противоположные стороны.Измерительное приспособление содержит два рычага 1 и 2 с опорными элементами 3 и 4 на концах. Рычаг 1 выполнен двуплечим. Свободный конец рычага 1 одного приспособления соединен посредством отсчетного узла 5 со свободным концом рычага 1 второй пары измерительного устройства.Способ осуществляют в следующей последовательности,Определяют положение нейтральной оси б конструкции 7. Опорные элементы 3 и 4 соответствующих приспособлений устанавливают на линии 8 параллельно нейтральной оси 6 конструкции. Расстояния т 1 и 12 от осей качания рычагов соответствующих...
Индуктивный датчик перемещения с фазовым выходом
Номер патента: 1716309
Опубликовано: 28.02.1992
Авторы: Конаков, Лыгина, Столяров, Трофимов
МПК: G01B 7/00
Метки: выходом, датчик, индуктивный, перемещения, фазовым
...обмотку трансформатора 2 поступает для питания катушки индуктивности преобразователя 12. При перемещении объекта 13 контроля, например, в сторону увеличения зазора Х (фиг. 1) уменьшается индуктивность, а также индуктивное и полное сопротивления катушки индуктивности преобразователя.Так как источник 1 синусоидального напряжения имеет малое внутреннее сопротивление, то при уменьшении полного сопротивления катушки индуктивности преобразователя уменьшается по амплитуде сигнал Ох, снимаемый с сигнального вывода катушки индуктивности преобразователя 12, а сигнал Ох, снимаемый с вторичной обмотки трансформатора 2, возрастает по амплитуде. Сигналы Ох и О сдвинуты по фазе на 180 за счет соответствующего включения вторичной обмотки...
