Регулятор технологических параметров

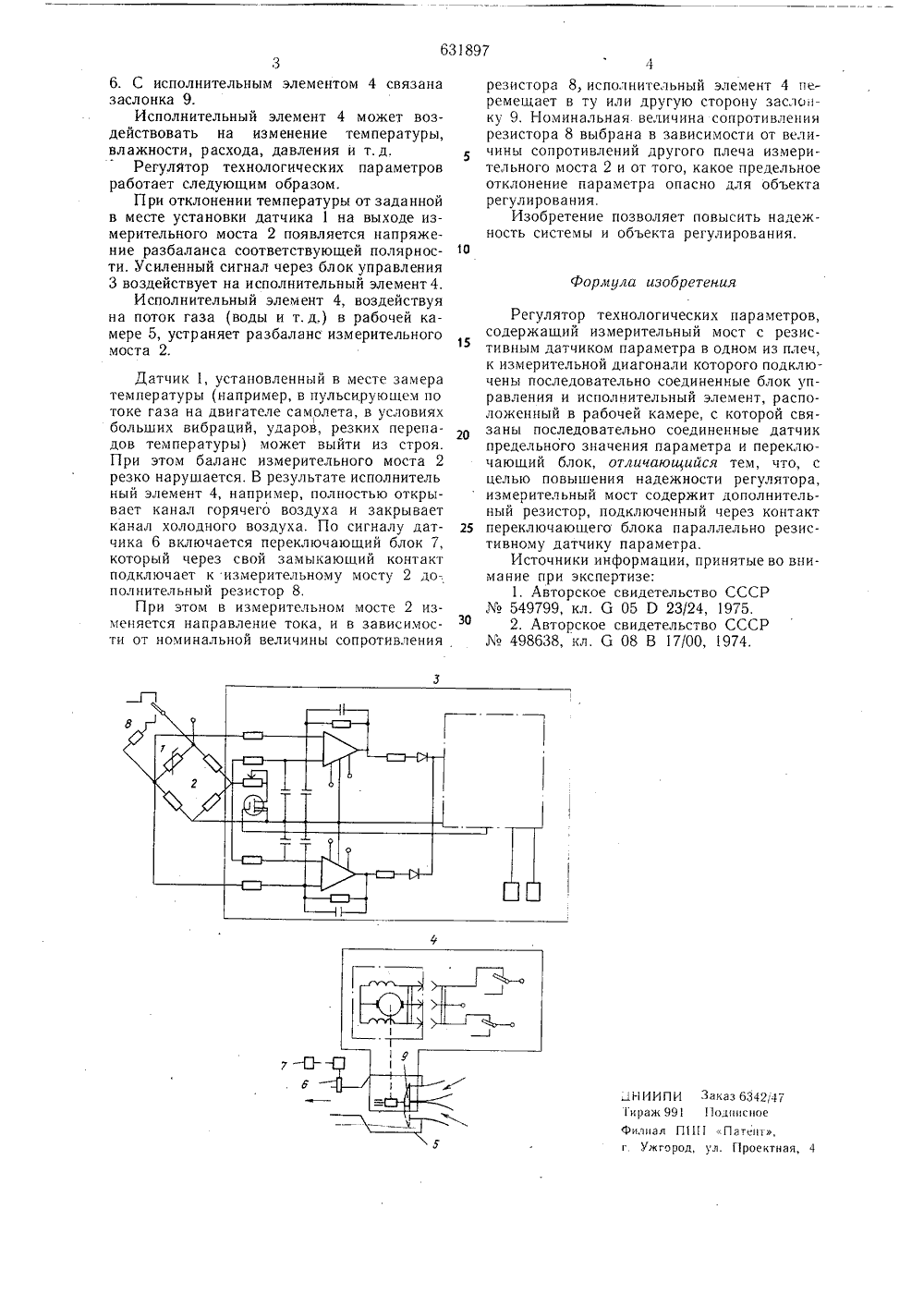

Союз Советских Социалистических Республик,77 (21) 2479575/18аявкиМ, 1 л.5 05 О 23/2 осударстаенныи номнтеСоаата Министров СССРпо делам иэооретеннйи открытий,6(088,8) 45) Дата оп ования описания 20.1(71) Заявите РЕГУЛЯТ Известны устройства для регулирования технологических параметров, в частности, регуляторы температуры с термодатчиком 1). Чувствительным элементом этих регуляторов является термодатчик, включенный в измерительную цепь вместе с задатчиком температуры и подгоночными сопротивлениями. При отклонении температуры регулируемой среды от заданной с выхода измерительной цепи течет ток на сервопривод, перемещающий исполнительный орган. При отказе (обрыве) термодатчика, регулятор выходит из строя.г 5 ическои сугцегулятор техсодержащий ным датчиком измерительючены после- управления и оложенный в аны последоку паблок 7 8 Петчи ком Изобретение относится к области регулирования технологических параметров и может быть использовано в системах контроля сигнализации температуры,Наиболее близким по технности к изобретению является рнологических параметров 2),измерительный мост с резистивпараметра в одном из плеч, кной диагонали которого подклдовательно соединенные блокисполнительный элемент, распрабочей камере, с которой связ ЕХН ОЛОГИ ЧЕСКИХ ПАРАМ ЕТРОВ вательно соединенные датчик предельного значения параметра и переключающий блок.Однако этот регулятор недостаточно надежен из-за частых отказов термосопротивлений (прием ни ка температуры), пр иводящих к выходу из строя регулятора, закрытию подачи горячего или холодного воздуха.Целью изобретения является повышение н аде ж ности регул я тора.Эта цель достигается тем, что в предложенном регуляторе измерительный мост содержит дополнительный резистор, подключенный через контакт переключающего блока параллельно резистивному датчику параметра.Схема регулятора изображена на чертеже.Регулятор содержит резистивный датчик параметра 1, измерительный мост 2, блок управления 3, исполнительный элем ент 4. рабочую камеру 5, датчик предельного значения параметра 6, переключающий блок 7 и дополнительный резистор 8. Параллельно резистивному дат раметрачерез переключающий подкгпочен дополнительный резисто р екл ючающий блок 7 управляется д63189 Формула изобретения 36. С исполнительным элементом 4 связана заслонка 9.Исполнительный элемент 4 может воздействовать на изменение температуры, вл ажности, р асхода, да влен ия и т, д. 5Регулятор технологических параметров работает следующим образом.При отклонении температуры от заданной в месте установки датчика 1 на выходе измерительного моста 2 появляется напряжение разбаланса соответствующей полярнос ти. Усиленный сигнал через блок управления 3 воздействует на исполнительный элемент 4,Исполнительный элемент 4, воздействуя на поток газа (воды и т.д.) в рабочей камере 5, устраняет разбаланс измерительного моста 2. Датчик 1, установленный в месте замера температуры (например, в пульсирующем по токе газа на двигателе самолета, в условиях больших вибраций, ударов, резких перепадов температуры) может выйти из строя. При этом баланс измерительного моста 2 резко нарушается. В результате исполнитель ный элемент 4, например, полностью открывает канал горячего воздуха и закрывает канал холодного воздуха, По сигналу дат чика 6 включается переключающий блок 7, который через свой замыкающий контакт подключает к измерительному мосту 2 дополнительный резистор 8.При этом в измерительном мосте 2 изменяется направление тока, и в зависимости от номинальной величины сопротивления 74резистора 8, исполнительный элемент 4 перемещает в ту или другую сторону засло 1- ку 9. Номинальная. величина сопротивления резистора 8 выбрана в зависимости от величины сопротивлений другого плеча измерительного моста 2 и от того, какое предельное отклонение параметра опасно для объекта регулирования.Изобретение позволяет повысить надежность системы и объекта регулирования. Регулятор технологических параметров,содержащий измерительный мост с резистивным датчиком параметра в одном из плеч,к измерительной диагонали которого подключены последовательно соединенные блок управления и исполнительный элемент, расположенный в рабочей камере, с которой связаны последовательно соединенные датчикпредельного значения параметра и переключающий блок, отличающийся тем, что, сцелью повышения надежности регулятора,измерительный мост содержит дополнительный резистор, подключенный через контактпереключающего блока параллельно резистивному датчику параметра.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР549799, кл. б 05 Р 23/24, 1975.2. Авторское свидетельство СССР498638, кл, Сз 08 В 17/00, 1974,
