G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 249804

Опубликовано: 01.01.1969

Авторы: Вайнштейн, Венгеровский, Дворецкий

МПК: G05D 23/19

Метки: двухпозиционный, регулятор

...быть у, не меньшую, чек плеча 4, 5,Очевидпряжениеше, чемнапряженна величсыщения ержащип остовую азличнойчто, сдеж ности х транзи- положи- сточника Изобретение относится к радиоэлектронике и измерительной технике.Известны регуляторы, содержащие управляющий ключевой каскад и мостовую схему.Основной недостаток известных регуляторов заключается в необходимости иметь два синхронно работающих источника управляющего напряжения.Предложенное устройство отличается тем, что в нем эмиттеры выходных транзисторов мостовой схемы подключены к положительному полюсу дополнительного источника питания.1-1 а чертеже дана принципиальная схема двухпозиционного регулятора.Ступенчатый сигнал управления подается на вход ключа, собранного на транзисторе 1,...

Номер патента: 249806

Опубликовано: 01.01.1969

Авторы: Евгеньев, Фурман, Цыгрик, Шевченко

МПК: G05D 23/19

Метки: температуры

...- с холодильником, нагревателем и входами смесительного клапана, соединенного с объектом регулирования.На чертеже представлена схема устройства.Оно содержиг датчик температуры 1 на сливе теплоносителя из валка 2 каландра (объекта регулирования), циркуляционный насос 3, подающий теплоноситель на распределительный стенд, об ьединяющий переключающие клапаны 4 - б и смесительный клапан 7, а такб же тепловую станцию приготовления горячегои холодного теплоносителя, Последняя состоит из нагревателя 8 и холодильника 9. Температурный режим валка каландра поддерживается электронным регулятором 10, который О работает в комплексе с датчиком температурыи блоком исполнительных механизмов (клапаны 4 7). Связь между регулятором 10 и клапанами 4 -...

Номер патента: 249883

Опубликовано: 01.01.1969

Авторы: Думов, Померанцев, Привод, Семенова

МПК: F16H 47/02, G05D 13/32

Метки: 249883

...обратный клапан 9 и пружинный аккумулятор 10.Масло из масляной системы двигателя поступает под небольшим давлением (3 атм) непосредственно к форсункам, установленным в корпусе привода, которые разбрызгивают его на рабочие поверхности зубьев шестерен дифференциально-планетарного механизма и подшипники. Через обратный клапан 9 масло поступает также из общей магистрали в нагнетающую ступень 5 масляного насоса привода, который повышает давление до 20 - 25 птлт, необходимое для работы регулятора оборотов. Для настройки нагнетающей ступени 5 на заданный уровень давления предусмотрен редукционный клапан б.Собирающееся в картере корпуса масло направляется откачивающей ступенью 8 насоса. Калашникова Техред Л. К, Малова Корректор С. М, Сигал...

Номер патента: 250251

Опубликовано: 01.01.1969

Автор: Лосев

МПК: G05D 1/10

Метки: движителя, опоры, перемещением, шагаюи

...работы сервомеханизмов Х, У и Л при максимальном размахе их движеиий, двух задающих реостатов Р 6 и Ятрех 30,следящих систем, каждая из которых включает в себя усилитель У и датчик обратной связи Дос сервомеханизмов Х, У я Л, двух датчиков коррекции Дк. Ползунки потенциометров Рз, Р 4 и Рз сидят на одном валу и вращаются от электродвигателя б с редуктором.Механизм 4 служит для задания направления шагания и длины шага опоры, Например, при положении сухаря С, изображенном на фиг. 2, с потенциометров Рд и.Рз снимаются налряжения У, и У которые затем поступают на электромеханические функциональные потенциометры Рз и Р 4, управляющие перемещением опоры в горизонтальной плоскости. При перемещении сухаря по радиусу окружности изменяется...

Номер патента: 250479

Опубликовано: 01.01.1969

Авторы: Военна, Суворова, Фалалеев

МПК: G05D 7/01

Метки: жидкости, расхода, регулятор

...дви.жения при прямом и обратном ходах гидродвигателя (например, телескопического гидродомкрата) и ликвидации перегрузки насосаприменяют одновременно оба дросселя. Дроссель типа Г 55-1 используют при прямом ходе,а,др ос сель типа Г 55-2 - при о бр атном. Соответствующее включение этих дросселей в гидросистему обеспечено с помощью обратныхклапанов. м образом, при прямом ходе предлагаетройство работает по схеме дросселя250479 Предмет изобретения Составитель Н. Л. Варнек Редактор С. И, Хейфиц Техр д А. А. Камышникова Корректор Р. И. КрючковаЗаказ 3559/13 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб д. 45 Сапунова, 2 ипография,типа Г 55-1. Редукционный клапан 2...

Номер патента: 250483

Опубликовано: 01.01.1969

МПК: G01F 23/22, G05D 9/12

Метки: 250483

...этого способа нельзя контролировать прохождение материала,по течке трубопровода и выявлять аварийные ситуации (непоступление порошка в трубопровод с питателя или закупорка трубопровода) .По предлагаемому способу определяют средние арифметические значения флуктуаций плотности потока материала выше и ниже заданной зоны трубопровода с помощью датчиков движения, выходные сигналы которых используют для управления процессами дозирования,Предложенный способ позволяет расширить и повысить достоверность информации о ходе протекания, процесса дозирования.Этот способ заключается в том, что определяют с помощью датчиков движения наличие движения и его характер путем измерения средних арифметических значений флуктуаций потока плотности...

Номер патента: 250558

Опубликовано: 01.01.1969

Авторы: Гаврилов, Погодин, Хаврошкин

МПК: B06B 1/20, G05D 19/00

Метки: библиотека, патентно, •-хтческая

...размеров сопла и резонатора, не позволяют получить устойчивой работы генератора и имеют невысокий акустический коэффициент полезного действия.Описываемый способ отличается от известных тем, что в пограничный слой движущегося со звуковой или ультразвуковой скоростью потока вводят дополнительные струи газа, которые создают, например, нанесением на пограничную твердую поверхность системы выступов или впадин, а . при использовании электропроводной среды - электромагнитным полем, установленным на пути потока. Такое осуществление способа позволяет регулировать в пограничном слое размеры турбулентных вихрей, скорость которы.; поддерживают на уровне звуковой или сверхзвуковой, и тем самым повысить акустическую мощность и обеспечить...

Номер патента: 250607

Опубликовано: 01.01.1969

Автор: Тарханов

МПК: G05D 13/12

Метки: 250607

...паза при этом положении шатра принят равным 14. Под этим углом через центр шара Оо проведена касательная Б, а через точку О пересечения касательной Б с дугой радиуса (тт+ 1) - новая касательная под углом , которая в точке О, пересечения с дугой радиуса (Я +2) показывает новое положение шара и т. д. Из каждого центра по. от изакопу мая крестовина отличает что профиль выполнен п 1 1=1 Ро 1 о- соответствующие пар аметры.льные на гд учшает ха Такое выполнение крестовинрактеристику регулятора.На фиг. 1 показана описывана, общий вид; на фиг. 2 - пфиля направляющей.В крестовине 1 выполнены сдля,размещения шаров. Пазрадиусу в сторону, противополению вращения крестовины.правляющие 3 и 4 и упоры 5.крестовины шары приводятсядушей направляющей 3...

Номер патента: 250882

Опубликовано: 01.01.1969

Авторы: Баба, Зыбин, Леонова, Рыбакии, Свиридов, Федоровский

МПК: G05D 11/16

Метки: 250882

...и экономичности работы реактора регулирование температуры в зоне реакции осуществляется изменением расхода бутиленов при стабилизации максимально возможной подачи хладагента.Предлагаемый способ осуществляется по схеме, представленной на чертеже.В реактор 1 стабилизируют подачу изобутана с помощью отборного устройства 2, измерительного прибора 3, регулятора 4 и регулирующего органа 5. Подачу кислоты в реактор стабилизируют с,помощью отборного устройства б, измерительного, прибора 7, регулятора 8, регулирующего органа 9, Подачу хлад- агента,в реактор стабилизируют с помощью расходомера, например ротаметра 10, регулятора 11, регулирующего органа 12. Подачу сырья - бутиленов стабилизируют с помощью отборного устройства 18,...

Номер патента: 251243

Опубликовано: 01.01.1969

Авторы: Анилова, Федосеев

МПК: B64D 13/04, G05D 7/01

Метки: газа, расхода, регулятор

...к области авиации,в частности к системам регулирования расхода газа на летательных аппаратах.Известны регуляторы расхода газа, в которых регулирование расхода газа основанона взаимодействии двух струй, содержащиекамеру с входной и выходной трубопроводами с диафрагмой и закручивающий аппарат.Однако эти устройства не работоспособныпри высоких температурах и давлениях.Целью настоящего изобретения являетсяповышение надежности работы и упрощениеконструкции регулятора.Это достигается созданием рехода газа, содержащего камерувыходным трубопроводами ирасположенными патрубками сложенными отверстиями.На чертеже схематически изображен регулятор,Он состоит из концентричных патри 2, выходного 3 и входного 4 трубопи камеры 5. Патрубки...

Номер патента: 251279

Опубликовано: 01.01.1969

МПК: F15C 3/14, G05D 16/06

Метки: 251279

...основании клапана 8, и кольца, образованного внутренним радиусом клапана 8 и средним радиусом сильфона 9, лежащего на нижнем основании клапана 8. Поскольку равны площа ди, равны и силы, обусловленные питающим251279 Заказ 3916/15 ЦНИИПИ Комитет при С Москва )КТираж 480 по делам изобретени те Министров СССР 5, Раушская наб., дПодписноеи открытий аБ Типография, пр. Сапунова,давлением. Эти силы, приложены к верхнему и нижнему основаниям клапана 8 в противоположных направлениях и взаимно уравновешены. Поэтому на закрытый клапан 8 никакие изменения питающего давления не влияют, 5 и он открывается только под влиянием уменьшения рабочего давления.Установка величины стабилизируемого давления производится регулирующим винтом 4, сжимающим...

Номер патента: 251281

Опубликовано: 01.01.1969

МПК: B64D 13/04, G05D 16/06

Метки: баландин, патентно-j, техническая, ьиьдиотекаю

...электроклапана 3 с отделенной от нее глухой стенкой 4 ко д,мет давления го аппарас повтори- регуляторы тым и нор- ичающееся Изобретение относится ной техники и, в частност регулирования давления бине летательного аснара Известные устройства давления при выходе из соединяющего элементы печивают надлежащего ния, мандной полостью 5, содержащей повторитель 6, соединенный с основным регулятором 7, и через нормально закрытый штуцер электроклапана 3 - с дублирующим регулятором 8. Электроклапан 3 может управляться как вручную выключателем 9, так и автоматически при помощи сигнализатора 10 давления и блока 11 задержки.При исправной системе выпускной клапан 1 управляется основным регулятором 7 через повторитель 6, командную полость 5,...

Номер патента: 251282

Опубликовано: 01.01.1969

Авторы: Повицкий, Сабашвш, Федосеев

МПК: B64D 13/08, G05D 23/08

Метки: ддтентйо-wтехйнческдяwwlldteifa, союзиая

...это тем, что термочувствительный элемент выполнен,в виде отрезка трубки из упругого материала, а биметаллические пластины вмонтированы в стенку этой трубки 20 на одном из ее концов с одной или нескольких сторон относительно оси. На фиг. 1 показан термочувствительныи элемент, общий вид; на фиг, 2 - то же, вид сбоку; на фиг. 3 - векторная диаграмма действующих сил.Термочувствптельный элемент представляетсобой цилиндр 1 пз упругого материала, в конец которого вмонтированы биметаллическиепластины 2, гнутые по поверхности цилиндра.Пластины могут иметь, например, форму треугольника, основание которого совпадает скраем цилиндра, а вершина направлена вдольоси. В цилиндр может быть вмонтирована одна или несколько пластин, Положение...

Номер патента: 251283

Опубликовано: 01.01.1969

Авторы: Крук, Лескин, Пушн

МПК: G05D 23/24

Метки: регулятор, температуры

...1, по абсолютной величине больше опорного напряжения, поэтому диод 2 схемы сравнения открыт, а диод 3 соответственно закрыт, цепь положительной обратной связи блокинг-генератора замкнута через обмотку 4. Блокинг-генератор генерирует импульсы, которые снимаются с нагрузочной обмотки 5 и детектируются диодом-детектором б. Выпрямленное положительное напряжение через опорный диод 7 воздействует на базу нормально открытого ключевого усилителя 8 и закрывает его. Отрицательное напряжение, снимаемое с коллектора усилителя 8, воздействуя через опорный диод 9 на базу нормально закрытого ключевого усилителя (транзистора) 10, открывает его. При этом мощность, выделяемая на коллекторном переходе, разогревает корпус транзистора 10,...

Номер патента: 251284

Опубликовано: 01.01.1969

Авторы: Андреев, Козлов, Романов

МПК: G05D 23/19

Метки: автоматический, регулятор, температуры

...7 30 и потенциометром 8. Вход моста зашунтирован конденсатором 9.Усилительный блок схемы представляет гобой каскад на транзисторах 10 и 11. Между входом усилителя и мостом включен конденсатор 12, Регулирующий блок образован трансформатором 13, управляемым диодом 14 и нагревателем 1.При включении схемы в сеть переменного тока первая полу 1 волна из вторичной обмотки трансформатора 2 проходит через нагреватель 1 и трансформатор 4, причем ее величина определяется сопротивлением нагревателя 1 при стабилизированном напряжении на первичной обмотке трансформатора 2. Этот ток значительно меньше регулируемого токи не изменяет температуры нагревателя.Напряжение на вторичной обмотке трансформатора 4, зарядив конденсатор 9, поступает на мост. В...

Номер патента: 251285

Опубликовано: 01.01.1969

Авторы: Андреев, Козлов, Романов

МПК: G05D 23/19

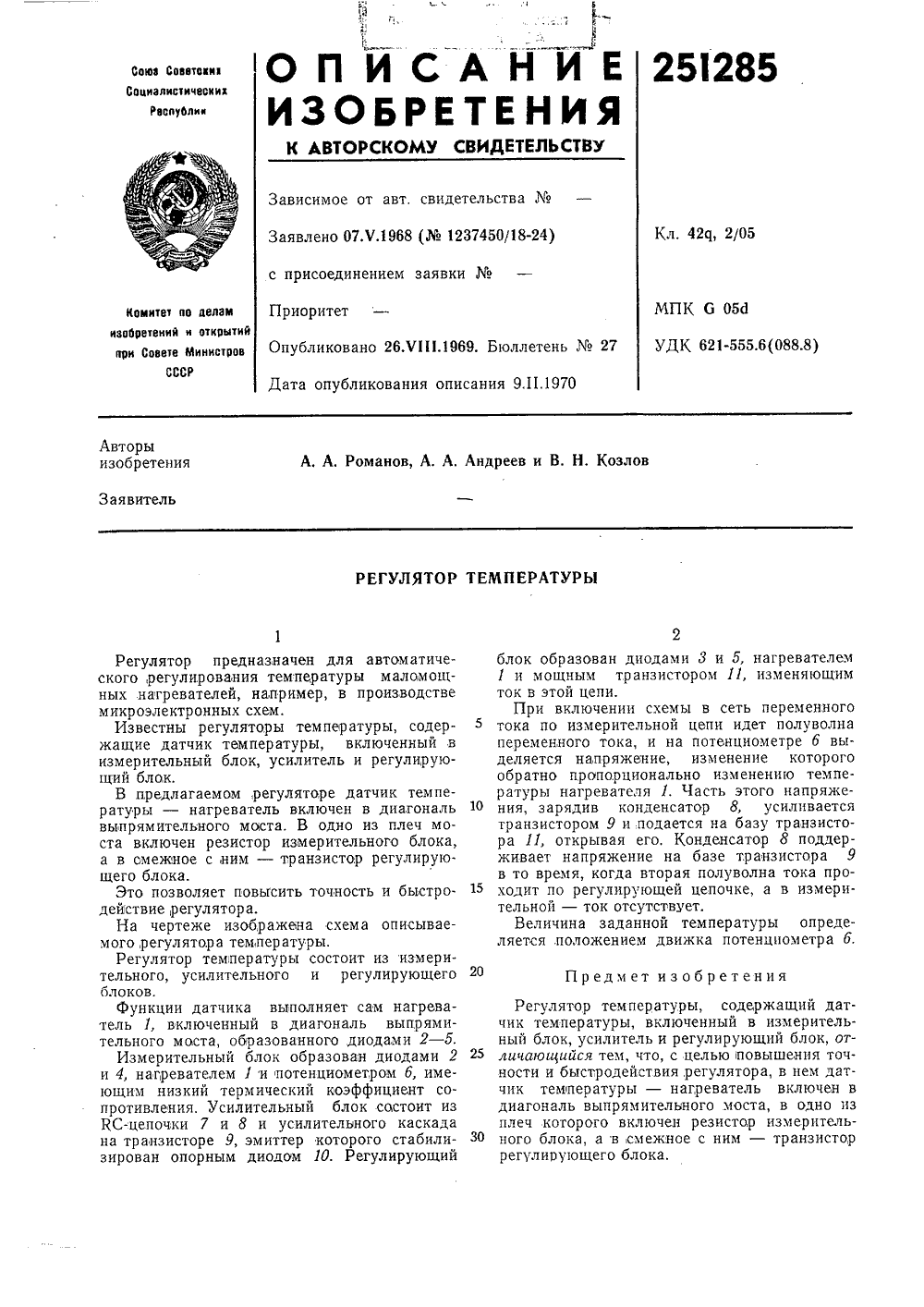

Метки: регулятор, температуры

...и регулирующий блок.В предлагаемом, регуляторе датчик температуры - нагреватель включен в диагональ 1 о выпрямительного маста. В одно из плеч моста включен резистор измерительного блока, а в смежное с ним - транзистор регулирующего блока.Это позволяет повысить точность и быстро действие,регулятора.На чертеже изображена схема описываемого, регулятора температуры.Регулятор температуры состоит из измерительного, усилительного и регулирующего 2 блоков.Функции датчика выполняет сам нагреватель 1, включенный в диагональ выпрями- тельного моста, образованного диодами 2 - 5.Измерительный блок образован диодами 2 2 и 4, нагревателем 1 и потенциометром б, имеющим низкий термический коэффициент сопротивления. Усилительный блок состоит из...

Номер патента: 251313

Опубликовано: 01.01.1969

МПК: G05D 16/06

Метки: 251313

...собой два полукольца 28, опирающихся в диамет- О ральном направлении на внутреннюю стенкукожуха.Газ высокого давления подводится через отверстие 2, проходит через фильтр 4 и по каналам между направляющими перьями клапа на 5 подходит к седлу 7 клапана. Клапан бподжпмается пружиной 6 и давлением газа к седлу 7. Открытие клапана выполняется грибком 8, на который через мембрану 9 действует давление жидкости, создаваемое плун жером 18, на который воздействует регулировочный винт 19, управляемый маховиком 20, При изменении по той плп иной причине (исключая изменение температуры) давления газа на выходе из редуктора (в отверстии 3) 25 происходит перемещение чувствительного элемента - мембраны 9. При этом объем полости 23...

Номер патента: 251645

Опубликовано: 01.01.1969

Авторы: Анашкин, Барский, Богомолов, Глебов, Грибанов, Залезн, Константинов, Масайтис, Самусев

МПК: G05D 13/62

Метки: единицы, скорости, транспортной

...прираще.ние скорости, и наоборот.Следовательно, частота подачи команд наизменение реализуемой мощности тягового привода пропорциональна фактической величине ускорения, что хорошо согласуется с целесообразной его частотой переключений.При достижении транспортной единицей вовремя разгона нижней границы заданного интервала скорости начинается подача команд на уменьшение реализуемой мощности тягового привода, причем вначале фактическое ускорение транспортной единицы велико, т. е.быстро достигаются значения принятой величины контролируемого приращения скорости и поэтому частота выдачи команд на уменьшение реализуемой мощности велика, В результате ускорение транспортной единицы постепенно уменьшается, и частота выдачи команд также...

Номер патента: 251741

Опубликовано: 01.01.1969

Автор: Некрасов

МПК: F23N 1/00, G05D 11/06

Метки: водоугольной, суспензии, хранения

...мешалки. 10должны быть торые не пере- и удовлетворяческие и неко- в, перемешиваае применяютвоздуа, цироводу либо мер едм ет обретения Способ ранения15 емкостя с периодптдля уменьшения ратем, что, с цельюуменьшения мощноройств и улучшения20 управление усгройссуспензпи пропзводплотности, установлкости. и плотипер емеш Изобретение относится к способам хранения водоугольной суспензии в емкостях.Известны способы хранения водоугольной суспензии в емкостях с периодическим перемешиванием ее для уменьшения расслоения.Недостатком известных способов является необходимость постоянного надзора обслуживающего персонала за суспензией.Для устранения недостатков ручного управления перемешивающими устройствами предлагается способ хранения суспензии при...

Номер патента: 251848

Опубликовано: 01.01.1969

Авторы: Виноградов, Волков, Карелин

МПК: G05D 7/01

Метки: веществ, газообразных, жидких, расхода, регулятор

...магистралях машин и устройств и, особенно, в магистралях, склонных к возникновению нестабильных режимов работы, и в магистралях, работающих на двухфазных смесях. 10 Известен регулятор расхода, содержащий цилиндрический корпус с находящейся внутри трубой из эластичного материала с внутренним радиусом, равным радиусу проходного сечения канала. Полость между корпусом и эла стичной трубой заполняется определенной средой и за счет деформации сжатия происходит сужение проходного сечения трубы.Но такое устройство обладает недостаточной прочностью, так как при сбросе давления 20 может произойти разрыв или деформация трубы, а несовершенная аэродинамическая форма регулирующего элемента при работах на двухфазных смесях вызывает оседание...

Номер патента: 251955

Опубликовано: 01.01.1969

Авторы: Абрамсон, Авров, Куцицкий, Мацкин, Носиков

МПК: G05D 3/12, H03M 1/48, H03M 1/66 ...

Метки: вала, кода, поворота, угол

...фаз выходных напряжений датчика относительно питающего= ф 1 = ф 2 имеемЬУ=Ю, 81 п (щ 1+ р)(81 п а сов а - соз а 81 па) == ИУ 81 П (а+ о) 81 П (а - а),Напряжение служит сигналом рассогласования системы и используется для управленияисполнительным устройством 7, Последнее обеспечивает поворот ротора датчика 1 в направлении уменьшения сигнала рассогласования Ур. После окончания отработки, при ЬУ= = О, вращение ротора датчика 1 прекращается, при этом угол а равен углу а (без учета ошибок системы) .Для правильной работы устройства необходимо соблюдение следующих условий:1) сигналы на усилитель б следует подавать в противофазе (сигнал на выходе датчика меняет форму на противоположную при переходе через 0 и 180 (электрических) для синусной и...

Номер патента: 252124

Опубликовано: 01.01.1969

Автор: Прибора

МПК: G05D 3/00

Метки: электромеханический

...катушки протекает ток,то его магнитное поле, взаимодействуя с маг 10 нитныхт полем электромагнита 7, вызывает поворот якоря на оси относительно нейтрального положения. Одновременно происходит наведение эд.с. в замкнутой цепи демпферныхкатушек и появляется тормозящее усилие, ко 15 торое уменьшает колебательность, присущуюсистемам с поворотным якорем, установленным на оси.Величина демпфирующего усилия определяется величиной сопротивления резгстора,20 установленного в цепи обмоток. разова провод ри его ндриче от изротного ки, пероводу тромагНа чертежетво в горизоезе. показано предлояенн тальном и ввртикал е устрои ном раз ит поворотныи якорь бой планову, ск концам аркасы с,рабочими 2 ушками. Рабочие кату итре каркасов, демпф чих катушек...

Номер патента: 252724

Опубликовано: 01.01.1969

Авторы: Груздь, Казимирский, Канин, Лион

МПК: C13G 1/06, G05D 9/00

Метки: уровня

...По достижении верхней части зоны регулирования начинается последовательный (начиная с последнего корпуса) переход режима с регулирования по стоку на регулирование по притоку. При этом клапан, регулирующий выход сиропа с выпарки, фиксируется в полностью открытом положении. Таким образом согласуется темп работы выпарной станции с темпом работы последующих станций завода.Регулирование по притоку обеспечивает поддержание уровней в аппаратах в пределах верхнеи части зоны, регулирования.При обратном изменении соотношения темпов работы предыдущих и последующих станций завода и снижения вследствие этого уровней сока в аппаратах происходит переключение режима с регулирования по притоку на ре. Н. Шибаева Техред А, А, Камышникова Корректор В. И....

Номер патента: 252869

Опубликовано: 01.01.1969

Авторы: Карелин, Феоктистов

МПК: G05D 7/01

Метки: расхода, стабилизатор

...канал 7 напорная полость соединяется с круговой камерой 8, На образующей камеры 8 выходное се чение тангенциального канала является общим с выходным сечением радиального канала 9, которым камера 8 соединяется с коллектором 10. Коллектор через отверстия 11 и сверления 12 соединяется с подпорной поло стью основной магистрали, а камера 8 черезкольцевой канал 13 и коллектор 14 - с отводной магистралью 15.Стабилизатор работает следующим образом.15 При движении жидкости по основной магистрали на шайбе 3 происходит потеря давления. По каналам 9 основной поток жидкости проходит в камеру 8, далее в канал 13, коллектор 14 и отводную магистраль 15. При 20 малых перепадах давления на шайбе 3 расход жидкости через тангенциальные каналы 7...

Номер патента: 253411

Опубликовано: 01.01.1969

МПК: G05D 23/30

Метки: 253411

...теплопер5 Таким образом, исповисимость затуханияний в теле стабилизиподводящих проводах сПричем, чем выше ч0 пер атуры теплопереда Терморующейпения м термодат обеспече лаи ам кулирую лебаний тем ды, тем выш Изобретение относится к области ттирования.В настоящее время существует спстройками термостатов с двухпозиционтодом регулирования по среднему зпитающего нагреватель напряжения,при использовании этого метода пруменьшение тепловыделения подогпри снижении питающего нагревателжения, что приводит к возрастаниюности рабочего цикла термостата,ухудшению степени стабилизации теры объекта,особ наными меначениюОднако оисходит ревателя ь напря- длительт. е. кмператутат с монолитной термостабилизиоболочкой настраивают путем измеощности...

Номер патента: 253467

Опубликовано: 01.01.1969

МПК: F15C 3/14, G05D 16/06

Метки: 253467

...штоком 8, перемещение которого вызывает обратно пропорциональное изменение площадей кольцевых зазоров перед дросселями 9 и 10, закрепленными в сухаре 11. Входной дроссель 10 соединен каналом 12 с полостью высокого давления (питания), а выходной дроссель 9 через канал 13 и двухходовой кран 14 - с полостью стабилизированного давления или атмосферой, Камеры А и Г связаны каналом 15, имеющим разгрузочный клапан 1 б. Величина стабилизируем ого давления задается напряжением при помощи винта 17 основной пружины 4, изменяющим положение золотника 18 из-за перераспределения давлений в камерах А, Б, В и Г,Стабилизатор работает следующим образом.Предмет изобретения Состави 1 слв СуроваТекрсд А. А, Камыинякова Корректоры; Е, ЛасточкинаВ. Петрова...

Номер патента: 253468

Опубликовано: 01.01.1969

Авторы: Дрогин, Иванов, Йас, Йбл, Федосеев

МПК: B64D 13/06, G05D 16/00

Метки: давления, регулятор

...и через канал 15 - с соплом 16 мембранного элемента 3, корпус которого мембраной 17 разделен на камеры 18, 19. В мембране 17 выполнены отверстия 20, сообщающие камеры 10 18, 19; кроме того, жесткий центр 21 мембраны перекрывают сопла 16 и 22, Сопло 22 через дроссель 23 сообщено с атмосферой.Пружина сжатия 24, установленная в камере 19, упирается в корпус элемента 3 и центр 21, 15 Канал 25 соединяет камеру 19 с камерой 26исполнительного механизма 4, в котором установлен силовой сильфон 27, сообщенный внутренней полостью с атмосферой, соединенный стержнем 28 с дроссельной поворотной 20 заслонкой 5. Сильфон снабжен пружинойсжатия 29.Давление Р - входной регулируемый параметр командного прибора, - изменяясь при переходном процессе,...

Номер патента: 253469

Опубликовано: 01.01.1969

Авторы: Авилов, Федосеев

МПК: B64D 13/06, G05D 16/06

Метки: орган, параметроввоздуха, регулирующий, регулятора

...6, а другимп - к фланцу 7. Таким образом сильфоны 4, 55 и фланцы 6, 7 образуют управляющую го.лость 8, в которую по трубке 9 подает я управляощее давление. Фланец 6 является подвижной частью регулятора и выполни.т роль клапана, На корпусе 1 имеется центро вочный буртик 10, рассчитанный на скользящую посадку по внутреннему диаметру буртика 11.Фланец 7 имеет кольцевые каналы 12, которые в случае использования единичного 15 узла регулирующего органа закрываютсяфланцезым переходником 13 (см. фиг. 2) .Фланцевый переходник 13 является входным патрубком, а фланцевый переходник 14 - вь:- ходным, Внутри регулятора давления уста новлено конусообразное тело 15, служащеедля равномерной подачи газа ко всем узлам регулирующего органа, Центровочные...

Номер патента: 253470

Опубликовано: 01.01.1969

Авторы: Босис, Никель, Овс, Судариков, Татищев

МПК: G05D 16/20

Метки: давления, регулятор

...используемого в настоящее время критерия равенства давления вфоркамере заданному и постоянства его по времени:Рф = Р, =сопй (1) можно использовать критерий близости Р,ф и Р, при достаточно малой скорости изменения Ро, т, е.:Р - Р,61; (2) АР ф-62 ЙУстройство позволяет сократить потери полезного времени работы аэродинамической трубы путем контроля выхода на режим по критерию (2), причем устройство автоматически формирует сигнал в систему регистрации измерений при выполнении такого критерия.Принципиальная схема устройства приведена на чертеже,Измеритель 1 отклонения давления от заданного представляет собой, например, рычажный элемент с двумя сильфонами, в один из которых подается заданное, а в другой - регулируемое давление. На конце рычага...

Номер патента: 253472

Опубликовано: 01.01.1969

Авторы: Левит, Лурье, Ривин, Экспериментальный, Якир

МПК: G05B 11/60, G05D 16/10

Метки: гидравлический, регулятор

...резиновая рубашка б. На верхгшй торец плункера 4 воздействует пружина б, натяжение которой регулируется винтом 7.Размеры деталей подобраны таким образом, что мекду нижним торцом плункера 4 и верхним торцом сопла 2 в ненагруженном состоянии образуется начальный зазор Н величину которого можно регулировать с помощью винта 7 и пружины б.Работает регулятор следующим образом.Масло от насоса под давлением Ри подается в сопла 2 и, дросселпруясь в щели между торцами сопла и плунжера 4, поступает в карман8 гидростатической направляющей 9. Приэтом в направляющих образуется зазор й.Величина этого зазора определяется входнымдавлением Ри, нагрузкой Лг на опору и сопротпвлснием дросселпрующсй щслп регулятора,которое однозначно зависит от...
