Номер патента: 1832569

Опубликовано: 10.07.1996

Авторы: Гольдин, Морус, Червоненко

МПК: B07B 1/40

Метки: грохот

1. Грохот, включающий короб, сито в виде эластичных элементов, закрепленных в концевых опорах, установленных вдоль боковин короба и на продольной балке, установленной в средней части короба с возможностью колебаний, и вибровозбудитель, соединенный с продольной балкой, отличающийся тем, что, с целью повышения эффективности грохочения, он снабжен поперечными балками, жестко связанными с концевыми опорами и упругими связями, посредством которых поперечные балки установлены в коробе и связаны с продольной балкой.2. Грохот по п.1, отличающийся тем, что он снабжен упорами, установленными с возможностью взаимодействия с продольной и поперечной балками.

Номер патента: 1376652

Опубликовано: 10.06.1996

Авторы: Борохович, Взоров, Зиборов, Локтионов, Макашов, Потураев, Червоненко, Шевченко

МПК: E21C 50/00

Метки: водоемов, глубоких, дна, конкреций, сборки

Устройство для сбора конкреций со дна глубоких водоемов, включающее раму с установленными на ней рабочим органом, барабаном с ковшами и приводом вращения, отличающееся тем, что, с целью повышения эффективности сбора путем обеспечения непрерывной добычи конкреций и снижения потерь при движении устройства по склону на дне водоема, рабочий орган выполнен в виде лотка, снабженного вибровозбудителем и закрепленного на раме посредством упругих связей, при этом грузонесущая поверхность лотка выполнена с продольными гофрами, ширина стенок и угол наклона которых к поверхности, соединяющей вершины гофр, определяются из соотношенийp/2-

Номер патента: 1839111

Опубликовано: 30.12.1993

Авторы: Лаврухин, Морус, Подковырин, Червоненко

МПК: B07B 1/00

Метки: гидрогрохочения

...порогом 16. В коробе установ сти, ограничивая высоту его слоя, определен патрубок 17, ленную величиной зазора д в зависимостиДополнительный источник колебаний от требуемой производительности по надможет быть выполнен в виде кулисного ме- решетному продукту. Вследствие того, что ханизмаскачающейся кулисой 18.Призтом под перегородками 12 образуются зоны неподвижные центры 19 и 20 вращения ку стесненного виброперемещения твердой лисного механизма закреплены на раме 1, а фракции, разделение в зти полупериоды косвободный конец 21 кулисы 18 шарнирно лебаний происходит в условиях воздейсгсоединен с упругими опорами 5, располо- вия гидродинамического напора исходного женными со стороны загрузочной части питания, в результате чего происходит...

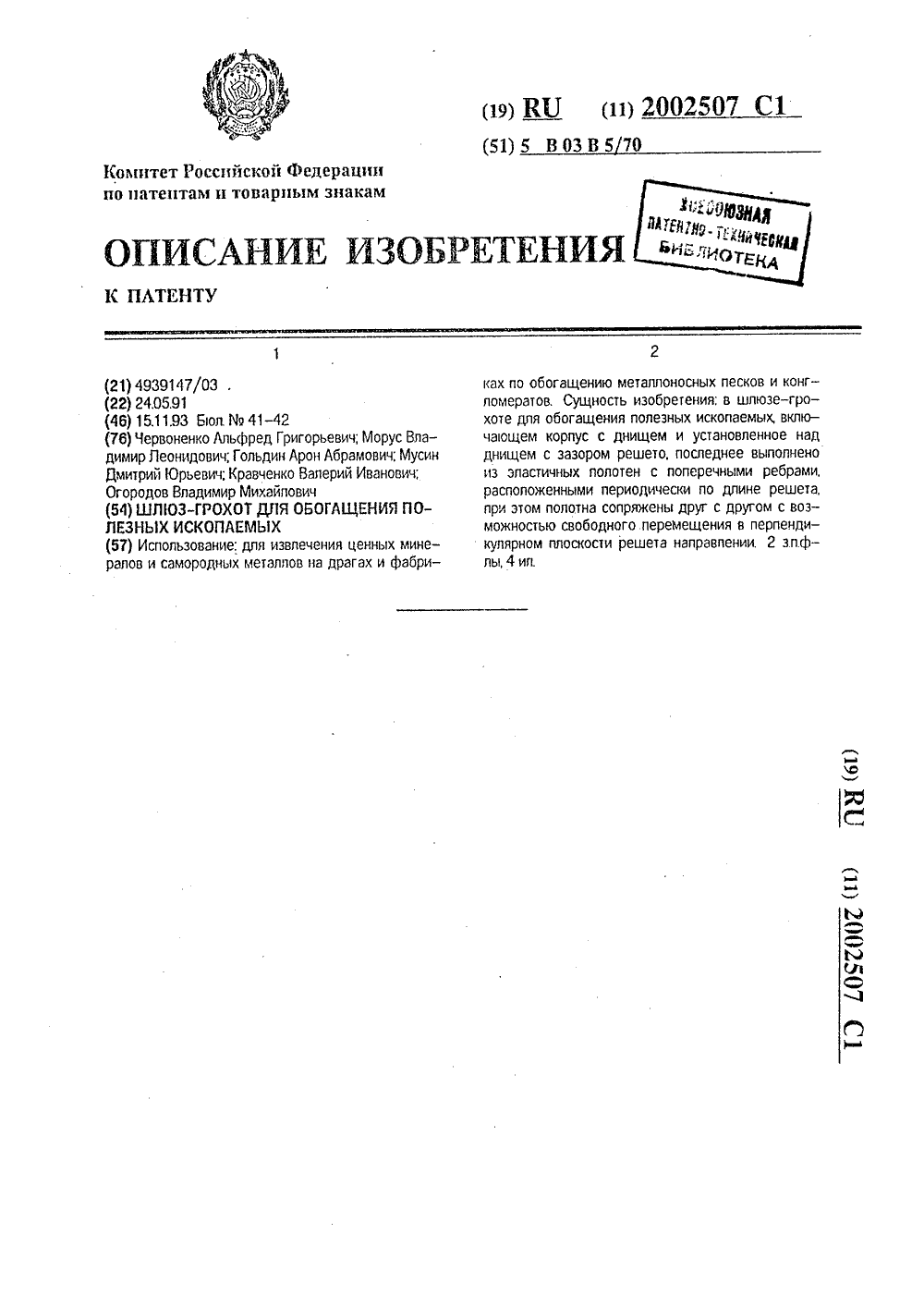

Номер патента: 2002507

Опубликовано: 15.11.1993

Авторы: Гольдин, Кравченко, Морус, Мусин, Огородов, Червоненко

МПК: B03B 5/70

Метки: ископаемых, обогащения, полезных, шлюз-грохот

...включения, что дополнительно предотвращает "цементиронание" постели перед ребрами,Выполнение эластичного полотна с дополнительными ребрами, расположенными с надрешетной сторонь решета и перпендикулярными основным поперечным ребрам, увеличивает несущую способность решета, что позволит использовать заявляемое устройство при обогащении крупных фракций.При ступенчатом расположении секций увеличится сила ударов подаощих кусков и соответственно амплитуда перемещенийсекций, что интенсифицирует очистку решета и тем самым обеспечивает устойчивое непрерывное удаление мелких частиц минералов в хвосты.Изобретение позволяет осуществлять непрерывную очистку решета от застрявших частиц при неподвижном корпусе; непрерывное удаление с основания постели...

Номер патента: 2001701

Опубликовано: 30.10.1993

Авторы: Гольдин, Кравченко, Морус, Червоненко

МПК: B07B 1/46

Метки: грохота, сито

...большой зЭвор между ребрами кэрт, который возникает при натяжении карт, а также дополнительное сужение карт по ширине при их,колебаниях относительно опор и соответственной вытяжке. Наличие нового признака: подвижного замка между Мартами соответствует критерию "Новизна".Сопоставительный анализ существенных отличительных признаков заявляемого сита с известными техническими решениями в данной области техники показывает, что заявленная совокупность признаков сообщает техническому решению новые свойство. в именно: герметичность стыка между2001701 относительно подвижными картами, Поэтому заявленное решение соответствует критерию "Существенные отличия".На фиг.1 показано сито грохота, видсверху; на фиг.2 - разрез А-А на фиг,1; на 5 фиг.З -...

Номер патента: 2001700

Опубликовано: 30.10.1993

Авторы: Гольдин, Кравченко, Морус, Червоненко

МПК: B07B 1/22

Метки: грохочения

...(90 на фиг,5) к рабочей поверхности и ориентированы под углом а к продольной оси 00 карты. Выступы 8 размещены по длине 1 периодически с постоянным шагоми одинаковым углом наклона а, Концы К выступоа 8 с одной стороны Ь карты размещены посредине между выступами К 1 на противоположной стороне Ь, причем крайние выступы К расположены на одинаковом расстоянии а от торца карты,При установке в опорах 5 барабана 1 осе нечетные карты (17, фиг.б) обращены стороной Ь в направлении перемещения материала к разгрузочному концу устройства, в нечетные стороной Ь в противоположную сторону. В результате этого концы выступов 5 смежных карт совмещены, а сами выступырасположены вдоль один задругим, образуя на рабочей поверхности непрерывную...

Номер патента: 1822962

Опубликовано: 23.06.1993

Авторы: Аббасов, Басовский, Гасымов, Искендер-Заде, Карпов, Куцын, Ланда, Червоненко

МПК: G01N 27/16

Метки: газов, горючих, датчик, термохимический

...счет того, что в известном термохимическом датчике горючих газов, содержащем мостовую измерительную схему с рабочим и компенсационным термопреобразовательными элементами, каждый из которых имеет покрытую керамическим носителем измерительно-нагревательную спираль с двумя токоподводами, согласно изобретению, длина токоподводов компенсационного элемента больше длины токоподводов рабочего элемента на величину по меньшей мере длины одноГо витка спирали, причем велиГОСУДАРСТВЕНЮЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТЕНТ СССР) 1822962 А 1Заказ 2178 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101...

Номер патента: 1810106

Опубликовано: 23.04.1993

Авторы: Гольдин, Кравченко, Морус, Мусин, Червоненко

МПК: B03B 5/22

Метки: отсадочная

...в виде выбора эластичных элементов 7 с отверстиями размером б, Элементы 7 расположены с зазором д между собой и закреплены с предварительным натяжением в концевых опорах 8 и ребрах 4, Каждый элемент 7 в поперечном сечении выполнен П-образной формы (фиг. 3) и снабжен поперечными выступами 9, высотой Ь, размещенными на рабочей поверхности и, установленными с зазором д 1 между дополнительными ребрами 10, прикрепленными к эластичным элементам 7 и корпусу 1 соосно ребрам 4, причем высота и выступов 9 не превышает высоту сливного порога 3, азазор д 1д. расположенные таким образом выступы 9 й ребра 10 образуют ячейки 11, которые замкнуты по периметру для расположенных внутри них частиц постели 6, Выступы 9 могут быть выполнены со...

Номер патента: 1794227

Опубликовано: 07.02.1993

Автор: Червоненко

МПК: F23H 9/08

Метки: колосниковая, решетка

...решетке твердого топлива.Кроме того, односторонний подвод или отвод теплоносителя в корпус известной полой колосниковой решетки и его однонаправленное движение внутри этого корпуса обуславливают и довольно существенное преодолеваемое при этом гидравлическое сопротивление труб, из которых выполнен1794227 корпус колосниковой решетки, особенно учитывая высокую температуру в зоне его расположения. По этой же причине нерав-. номерна температура корпуса колосниковой решетки (она растет по ходу движения 5 теплоносителя) и неравномерен по длине труб колосниковой решетки подвод воздуха на горение (если трубы колосниковой решетки имеют перфорацию для подвода воздуха на горение, как у прототипа), а это приводит к снижению эффективности и...

Номер патента: 1791678

Опубликовано: 30.01.1993

Автор: Червоненко

МПК: F24C 3/00

Метки: духовой, шкаф

...заявляемое устройство, хотя и с некоторым ухудшением качества выпечки, даже при полной остановке барабана,Симметризация конструкции позволяет также более равномерно распределить продукты сгорания, пустив их по обеим сторонам барабана, а значит снизить перегрев наружной поверхности корпуса устройства,умеьшить теплонапряженность в зоне горения,являющуюся одним из основных факторов, влияющих на образование окислов азота. Кроме того, переход от вращающегося барабана, как у прототипа, к качающемуся,как в заявляемом устройстве, делает конст-рукцию более удобной в эксплуатации, ибопозволяет более гибко управлять режимомработы духового шкафа, чем это возможно у прототипа. Если у прототипа мы можем повлиять на качество выпускаемого изделия...

Номер патента: 1790721

Опубликовано: 23.01.1993

Автор: Червоненко

МПК: F24C 3/00

Метки: духовой, шкаф

...его недостаток), а также к неравномерному нагреву тепловой камеры, ухудшению качества выпечки.Цель изобретения - повышение эффективности сжигания топлива, Эта цель достигается тем, что в известной конструкции, содержащей неподвижный корпус, вращающуюся относительно размещенных внутри полок, тепловую камеру и горелку, участок неподвижного корпуса выполнен с огневыми отверстиями горелки.1790721 30 59 Таким образом, поскольку зазор между вращающейся тепловой камерой и неподвижным корпусом всегда фиксирован, то подобное техническое решение, при котором огневые отверстия горелки выполнены в неподвижном корпусе, обеспечивает точное взаимное расположение огневых отверстий и вращающейся тепловой камерой, что являетсягарантией высокой...

Номер патента: 1787352

Опубликовано: 15.01.1993

Авторы: Волик, Колосов, Кузьминов, Полницкий, Пономарев, Червоненко

МПК: A01D 17/08

Метки: погрузчика, приемное

...и равномерность их очистки; вибрационный характер внедрения лотка в кагат, покрытие передней кромки лотка и передней части дна последнего резиновой накладкой, покрытие резиновыми накладками поперечных .,планок решета, отсутствие вращающихся деталей с выступами на пути движения корнеплодов снижают повреждение последних при погрузке.Выполнение вибровозбудителя инерционным исключает шарниры в приводе лотка, а следовательно обеспечивает большую его долговечность, Кроме того, обеспечивается автоматическая самонастройка системы на величину амплитуды колебаний в зависимости от внешних нагрузок на лоток, При таком вибровозбудителе и упругих резинометаллических амортизаторах отсутствуют трущиеся и смазываемые поверхности, что упрощает...

Номер патента: 1760255

Опубликовано: 07.09.1992

Авторы: Цибульник, Червоненко

МПК: F24C 3/08

Метки: газовая, плита

...с внутренним буртом и устройство регулирования вертикального положения горелки, согласно изобретению; в выступах горелки выполнены вертикальные реэьбовые отверстия с установочными винтами, контактирующими с нижней поверхностью стола и внутренним буртом опоры.Для упрощения монтажа опора горелки может быть выполнена в виде двух направляющих.Для плавного изменения положения горелки относительно стола, полокение выступов в зазоре между нижней поверхностью стола или внутренним буртом изменяется посредством винтов, причем положение каждого из выступов в зазоре регулируется своим винтом, что обеспечивает регулировку вертикальности установки горелки,Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемая газовая плита...

Номер патента: 1758344

Опубликовано: 30.08.1992

Автор: Червоненко

МПК: F24B 1/26, F24B 7/02

Метки: отопления, печь, пищи, приготовления

...действия печи не снижаются, Более того, совмещение канала для подачи вторичного воздуха с участком воздухонагревательного канала помимо упрощения конструкции приводит к увеличению согласованности между режимом теплосьема и режимом работы топки, что повышает как эффективность, так и качество использования топлива,На фиг. 1, 2 изображены разрезы печи при закрытой поворотной крышке; на фиг, 3, 4 - то же, при открытой.Печь включает в себя корпус 1 с поворотной крышкой 2, топку 3 с используемой в качестве варочного настила верхней стенкой 4, воздухонагревательный канал 5, имеющий входное отверстие 6 и выходное отверстие 7, закрепленную на поворотной крышке 2 корпуса 1 заслонку 8. В канале 5 расположен вентилятор 9 для продувки воздуха по...

Номер патента: 1758266

Опубликовано: 30.08.1992

Авторы: Петинов, Чекулин, Червоненко

МПК: F02M 27/08

Метки: внутреннего, впуска, двигателя, сгорания, смеси, топливовоздушной

...частоту и ее высшие моды, Диаметр вибратора 1 превышаетдиаметр отверстия трубопровода от смесительной камеры ДЗС,На нижней стороне вибратора 1 имеется кольцевой опорный выступ 2. с которым жестко закреплен своей внешней цилиндрической поверхностью с внутренней поверхностью кольцевого опорного выступа кольцевой пьезоэлемент 3. В поддоне 4 размещен неконтактный датчик 5 смещений(например, электромагнитного типа), Устройство крепится на дне впускного коллеквнутренний радиус кольцевого выступа 2, 10 20 50 тора 6 ДВС напротив смесительной камеры по ее оси 7 с помощью хвостовика 8 с резьбой, Возбудитель 9 своим входом подключен к неконтактному диаметру 5 смещений, а выходом - к концевому пъезоэлементу 3 через отверстие 10 в хвостовике...

Номер патента: 1749560

Опубликовано: 23.07.1992

Авторы: Нечитайло, Силин, Софийский, Червоненко

МПК: F15B 21/12

Метки: автоколебательный, вибратор, гидравлический

...с одной стороны, сообщена с напорной и сливной гидромагистралямичерез золотник, с поршневой полостью силового цилиндра и через регулируемый дроссель с управляющей полостью запорногогидрозамка, а с другой стороны, через гидрозамбк - сб сливной гидромагистрал ью.На чертеже представленасхема автоколебательного гидравлического вибратора,Автоколебательный гидравлическийвибратор содержит силовой цилиндр 1 сподпружиненным плунжером 2, управляющий золотник 3 в корпусе 4, в котором выполнен внутренний канал 5 (обратнаясвязь), сообщающий рабочее окно 6 с подзолотниковой полостью 7, пружину 8, напорную 9 и сливную 10 гидромагистрав 5 10 стралью 20, соединяющей рабочее окно 6 золотника 3 и поршневую полость силового цилиндра 1, и через...

Номер патента: 1748886

Опубликовано: 23.07.1992

Авторы: Гольдин, Кравченко, Морус, Червоненко

МПК: B07B 1/46

Метки: сито

...б выступа принимают меньшим поперечного размера О ячейки 5, а высоту Ь - не более продольного размера бтр, т.е. д0; Ьдтр. Укаэанные соотношения обеспечивают свободное падение частиц мелких фракций в ячейки 5. Из условия увеличения амплитуды Аа колебаний выступов 6 относительно ленты 1 площадь поперечного сечения выступа Рю принимают меньше площади поперечного сечения Г 1 ленты и Е 2 основного выступа, те Рэ Г иге Рг,Выступы 6 могут быть расположены по всей длине 1 ленты или только на участках, примыкающих к концевым 3 и промежуточной опоре 7 (фиг. 4, 5),Для обеспечения равномерного износа ленты 1 по длинедополнительные выступы 6-6" (фиг, 2) могут быть выполнены в поперечном сечении с размером б, возрастающим от середины пролета ленты к...

Номер патента: 1748818

Опубликовано: 23.07.1992

Авторы: Бусова, Вайсфельд, Галина, Червоненко

МПК: A61H 1/02

Метки: кисти, контрактур, перчатка, разработки

...экстензоры кисти,Целью изобретения является повышение эффективности лечения детей в раннемвозрасте путем сочетания механического иэлектростимуляционного воздействия намышцы,На фиг,1 представлена перчатка. ладонная часть; на фиг,2 - то же, тыльная часть,Перчатка для разработки контрактур кисти содержит пять трубчатых баллонов(пневмокамер) 1, каждый из которых снабжен, воздуховодами 2 с запорными клапа нами 3, Воэдуховоды заканчиваютсяполостью 4 для подачи воздуха и штуцером5 для подсоединения к источнику подачивоздуха, На тыльной стенке 6 перчатки выполнены прорези 7 с направляющими 8, вкоторых установлены активные электроды 9(разгибателя пальцев) и 10 (длинного и короткого раэгибателей большого пальца),Электроды 9 и 10 установлены в...

Номер патента: 1746126

Опубликовано: 07.07.1992

Автор: Червоненко

МПК: F23B 1/12

Метки: теплогенератор

...является сложность обеспечения полного сжигания топлива, дожигания летучих и продуктов газификации, что не позволяет увеличить экономичность работы теплогенератора.Целью изобретения является повышение экономичности путем увеличения полноты сгорания топлива.В теплогенераторе, содержащем корпус с камерой сгорания, отделенной вертикальной перегородкой от камеры дожигания, и с колосниковой решеткой, образованной перфорированными трубами, трубы колосниковой решетки установлены с пересечением плоскости перегородки и заведены в камеру дожигания. При этом нижний торец перегородки может быть1746126 ломинская Составитель А.ШиковТехред М,Моргентал Корректо актор Т,Зубкова аказ 2383 Тираж Подписное ВНИИПИ Государственного комитета па...

Номер патента: 1740863

Опубликовано: 15.06.1992

Автор: Червоненко

МПК: F23B 1/12

Метки: топка

...в корпусе вертикальные перегородки, образующие сообщенные между собой опускной и подьемный каналы отвода продуктов сгорания.Недостатком известной топки является низкая экономичность вследствие неполного сгорания топлива, обусловленного сложностью обеспечения эффективного отвода летучих и продуктов газификации из слоя топлива и надслоевого пространства,Цель изобретения - повышение экономичности путем увеличения полноты сгорания топлива.Поставленная цель достигается тем, что в топке, содержащей корпус с камерой сгорания и колосниковой решеткой, образующей с корпусом подколосниковое пространство, и установленные в корпусе вертикальные перегородки, образующие сообщенные между собой опускной и подьемный каналы отвода продуктов...

Номер патента: 1730509

Опубликовано: 30.04.1992

Автор: Червоненко

МПК: F24C 15/16

Метки: тепловой, шкаф

...вдру ся, что один край пирога подгорае избежать этого, необходимо сдви тивень влево или вправо, то это в и конструкции сделать невозможно. Целью изобретения является ние удобства эксплуатации. Поставленная цель достигается в известном тепловом шкафу, сод направляющие, на которых установковые кромки выдвижного противня, направляющие согласно изобретению установлены с возможностью их перемещения в поперечном направлении и снабжены фиксаторами их взаимного положения, При чем направляющие и боковые кромки противня выполнены профилированными с образованием замкнутого соединения, а фиксатор взаимного положения направляющих выполнен в виде винта. 10Сопоставительный анализ с прототипом показывает, что предлагаемый тепловой шкаф отличается тем,...

Номер патента: 1726894

Опубликовано: 15.04.1992

Автор: Червоненко

МПК: F23B 1/12

Метки: теплогенератор

...и продуктовгазификации,Наиболее близким к данному являетсятеплогенератор, содержащий камеру сгорания колосниковой решеткой и вертикальнойперегородкой из отдельных. секций, установленные с зазором относительно другдруга,Недостатком известного теплогенератора является низкая эксплуатационная надежность вследствие отвода летучих ипродуктов сгорания снизу вверх в надслоевое пространство и скопления продуктовсгорания в надслоевом пространстве. 25Целью изобретения является повышение эксплуатационной надежности путемисключения скопления продуктов сгорания.Указанная цель достигается тем, что втеплогенераторе, содержащем камеру сгорания с колосниковой решеткой и вертикальной перегородкой из отдельныхсекций, установленных с зазором относительно...

Номер патента: 1714160

Опубликовано: 23.02.1992

Авторы: Бабенко, Минеев, Потураев, Прусова, Червоненко

МПК: E21F 5/00

Метки: воздействия, волнового, горный, массив

...которыми располагаются расслоения, а также другие признаки, Виброволновее воздействие на выбросоопасный пласт с применением совокупности признаков становится менее трудоемким, более безопасным и значительно эффективнее, следовательно, предложенная совокупность признаков направлена и обеспечивает достижение цели изобретения,На фиг. 1 приведена схема осуществления способа; на фиг, 2 - спектрограммы сейсмосигнала; на фиг. 3 - расчетная схема.На фиг. 1 показаны угольный пласт 1, пласт 2 породы почвы, призабойное (рабочее) пространство 3, забойная крепь 4 с призабойным конвейером, обрушенные породы 5 в очистном пространстве, слои 6-8 пород непосредственной кровли, основная кровля 9, контрольная (тарировочная) скважина 10 в угольном пласте, а...

Номер патента: 1713866

Опубликовано: 23.02.1992

Авторы: Королев, Чемерис, Червоненко

МПК: B65G 27/24

Метки: вибрационное, транспортирующее

...электрозонансном режиме. Однако изменение тех- магнитная сила Гам, направленная в сторонологической нагрузки в этом случае ну воздушного зазора 8, С другой стороны, приводит к изменению собственной часто- в результате взаимодействия потока Ф,д с ты машины и расстройке резонанса, Это, в током дополнительной обмотки 11 появлясвою очередь, вызывает падение амплиту ется электродинамическая сила Гд.ды тем большее, чем острее резонансный Благодаря тому, что концы силовой 6 и пик, Скорость транспортирования падает, дополнительной 11 обмоток соединены транспортируемый материал накапливает- между собой, а их начала - с разноименныся на грузонесущем органе, что еще больше ми полюсами источника напряжения посто- гасит амплитуду. В результате...

Номер патента: 1705564

Опубликовано: 15.01.1992

Авторы: Круш, Ленда, Минеев, Ободан, Потураев, Червоненко

МПК: E21C 41/16, E21F 5/00

Метки: виброобработки, горного, массива, настройки

...от резонанса, регулируя область существования виброударных режимов в системе. Соотношение (2) определяет уровень реализуемых виброударных ускорений и периодичность ударных взаимодействий, Соотношение определяет устойчивость реа 1705564лизуемых виброударных режимов и их периодичность.Настройка устройства для виброобработки горного массива производится следующим образом.Устройство предварительно размещают на жестком основании (не показано) ификсируют на нем прижимную плиту 1. Вцепь питания электродвигателя вибровозбудителя включают амперметр эффективных значений тока, например Н 390, и навибровозбудителе 8 размещают датчик колебаний, например КД 31, подключенный квиброизмерительной аппаратуре, например ВШВООЗ. После этого при помощи...

Номер патента: 1697837

Опубликовано: 15.12.1991

Авторы: Носачев, Червоненко

МПК: A61M 11/00

Метки: вдох, ингалятор

...емкости, подвижной стенки и кнопочного выключателя, причем упругая емкость соединена трубкой с емкостью для распыления лекарственного раствора, а под крышкой ингалятора с закрепленным на ней мундштуком установлена блокировка, 2 ил. том 13 для точной дозировки распылиьаемой жидкости, блокировка 14, отсек 15 для размещения источника питания, генератора с выходным транзистором 16.Ингалятор работает следующим образом.Снимают крышку 7, при этом срабатывает блокировка 14, обесточивая устройство, Рукой нажимается подвижная стенка-рычаг 11, резервуар 9 сжимается, В емкость 4 заливается лекарственная жидкость, Освобождается рычаг 11 и резервуар 9 через трубку 10 заполняется жидкостью. Операция повторяется до полного заполнения резервуара 9....

Номер патента: 1685549

Опубликовано: 23.10.1991

Авторы: Беринберг, Берлин, Гольдин, Мехальчишин, Мищенко, Орлов, Перемежко, Правда, Червоненко

МПК: B07B 1/00

Метки: грохочения, сыпучих

...прутки 13 (сриг,а - 11) вые 1 алце 1 гы с упорами 15, расположенными ца баковй г аверхцости па крайней мере с одной стороны прутка, причем зазор д между упорам и прутком 12 прицимаетсл иэ саатцао 1 еиилс 5 =- (0,1 - 0,25)с,Где е 1 - расстояние между прутками 12 и 13,5 10 15 20 25 30 35 40 5 10 Возможно выполнение ударника 11 фиг.6) в виде эг 1 астичнай пластины толщиной Я, армиоаваннай кордом, причем пластина отогнута пад углом а в сторону, противоположную направлению перемещения скребка, а кордцые нити 16 равномерно распределены по ширине пластины. Кроме того, толщина Б пластины может уменьшаться в направлении к незакрепленному концу,Устройство работает следу 1 ощим образам,Исходный материал в виде горной массы из желоба 8...

Номер патента: 1681273

Опубликовано: 30.09.1991

Авторы: Басовский, Божко, Карпов, Козлюк, Хорошев, Червоненко

МПК: G01N 35/08

Метки: атмосферы, газового, рудничной, состава

...контроля воздух по 29 линиям поступает через заборное устройство (на чертеже показаны только два, 2), представляющие собой металлические наконечники с пылефильтрами, затем проходит по воздухоотборным линиям, например, по полиэтиленовым пневмотрубкам, проложенным в горных выработках, на поверхность шахты, где проходит через воздушные дроссели 7 и 8, с помощью которых осуществляется регулирование объемного . расхода воздуха, и через пневмоклэпаны 10 и 11, предназначенные для осуществления коммутации воздушных потоков, попадает в байпасный коллектор, представляющий собой объемный резервуар 13. Затем через дроссель 17 байпасного побудителя, с помощью которого регулируется расход воздушной смеси, приходит к байпасному побудителю, который...

Номер патента: 1668712

Опубликовано: 07.08.1991

Авторы: Голубев, Червоненко

МПК: F01N 1/22

Метки: глушитель, шума

...Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к машиностроению, а именно к глушителям шума преимущественно пневматических двигателей.Целью изобретения является упрощение конструкции и обеспечение постоянства расхода,На чертеже представлен глушитель шума, продольный разрез,Глушитель шума содержит трубопровод 1, имеющий по меньшей мере один ряд сквозных отверстий 2, и резонансную гаэопроницаемую камеру 3 сферической формы, размещенную на трубопроводе 1 соосно последнему и охватывающую его отверстия 2, Камера 3 выполнена из упругого Ъерфорированного материала, отверстия 4 перфорации расположены в шахматном порядке, а их суммарная площадь составляет 1,2-1,5...

Номер патента: 1666222

Опубликовано: 30.07.1991

Авторы: Взоров, Заболотный, Потураев, Червоненко

МПК: B07B 1/42

Метки: грохот

...паоаллельно поверхности сита 2 и герпеидикулярио оси вала 3,Грохот работает следующим образом,При включении электромагитного зибровозбудителя 8 его шток 7 нач иает совершать колебания и сообщает черезпромежуточное звено 6 и рычаг 5 угловыеколебательные перемещенля валу 3.Установленные на валу 3 перпендикулярно ситу 2 ударники 4 сообщают ситу возвратно-поступательные перемещения иобеспечивают этим грохочение и:хсдиогоматериала. Относительные угловые перемещения рычага 5 и штока 7 осуществляются за счет сдвиговых дефсрмацийрезины шарнира 11, что гОзволяет осуществить беззазорное соединение ры чага иштока,В зависимости от физлко-механическихсвойств и уровня загруз 1(л грохотимого материала требуется задавать определенный режим...
