Регулятор температуры

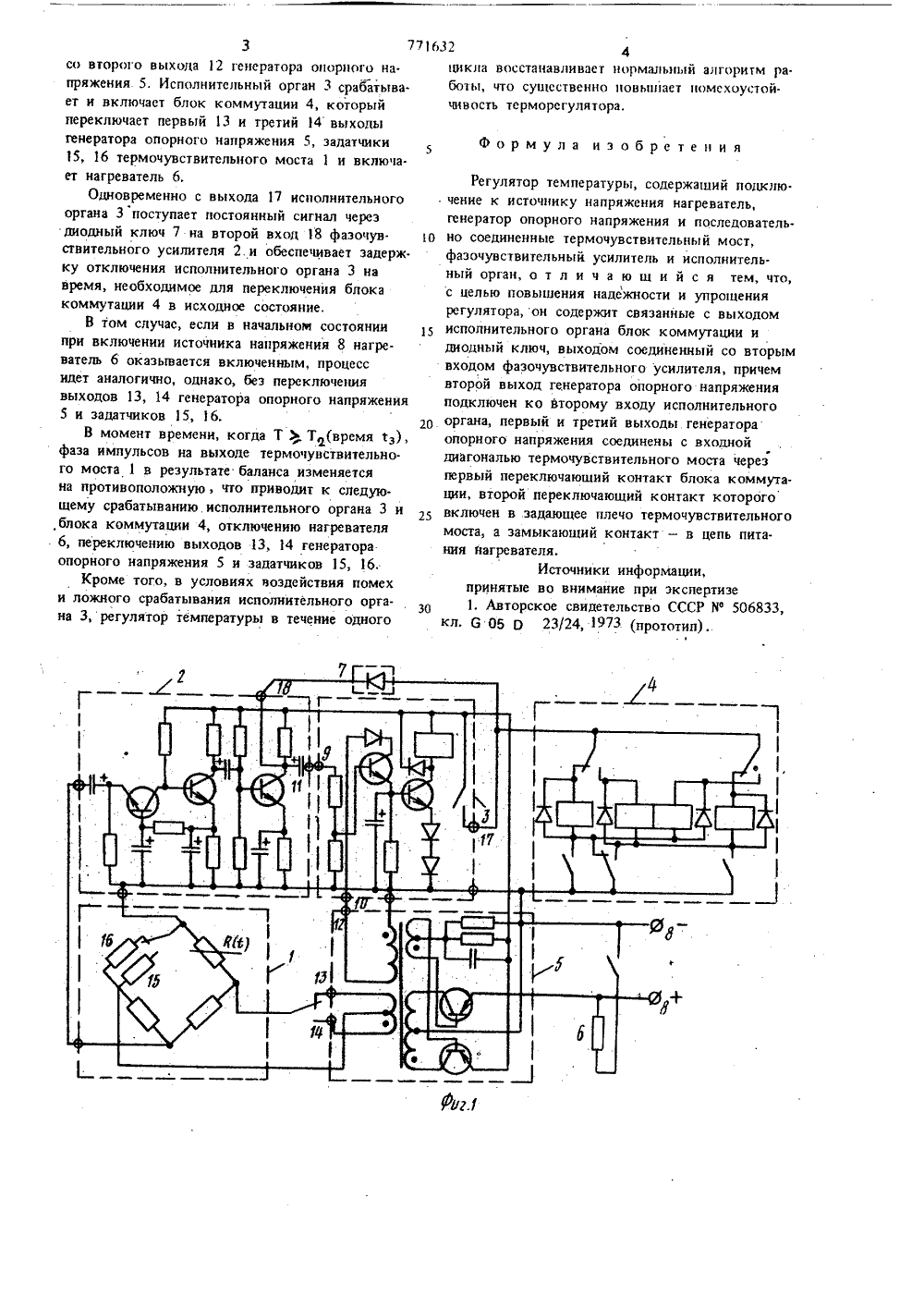

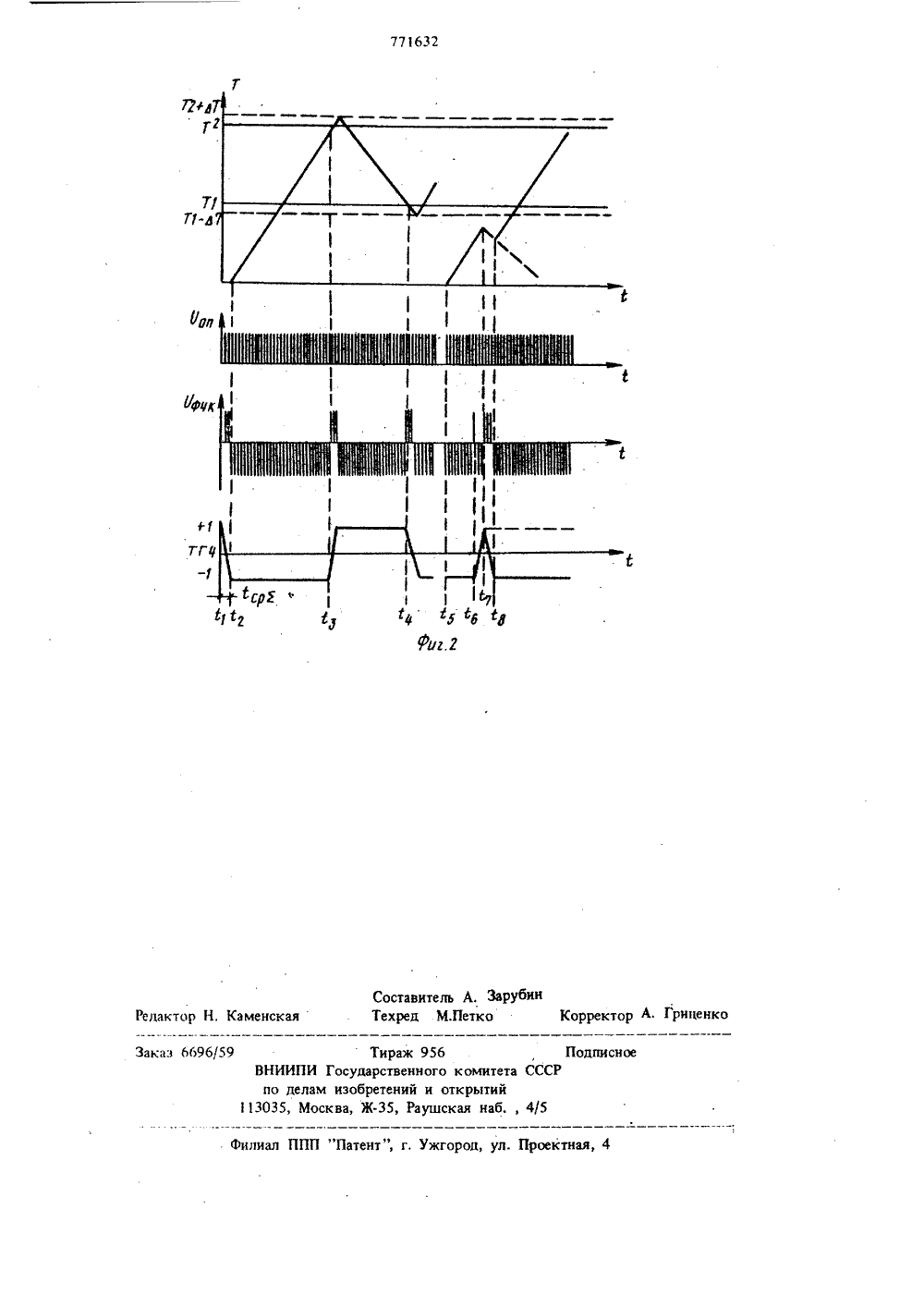

Воен к . т 1 чс:и-.б,згм 1 чг с;х т ф,1(Ф ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнхСоциалистическихРесюублкк 771632(5 )М. Кл. 6 05 О 23/24 Государственный комитет ло делам изобретений и открытии(54) РЕГУЛЯТОР ТЕМПЕРАТУРЫ Изобретение относится к области автомати.- ческого регулирования и может быть использовано для регулирования различных физических величин, например температуры.Наиболее близким по технической сущности к данному изобретению является регулятор температуры, содержащий подключенные к источнику напряжения нагреватель, генератор опор. ного напряжения и последовательно соединенные термочувствнтельный мост, фазочувствнтельный усилитель и исполнительный орган 11.10Недостатком его является независимый контроль двух уровней температуры и усложнение устройства за счет связи выхода одного канала регулирования со входом другого.15Целью изобретения является повышение надежности и упрощение регулятора.Поставленная цель достигается тем, что регулятор температуры содержит связанные с выходом исполнительного органа блок коммутации20 и диодный ключ, выходом. соединенный со вторым входом фазочувствительного усилителя, причем второй выход генератора опорного напряжения подключен ко второму входу исполкительного органа, первый и третий выходы генератора опорного напряжения соединены с входной диагональю термочувствительного моста через первый переключающий контакт блока коммутации, второй переключающий кортакт которого включен в задающее плечо термочувствительного моста, а замыкающий контакт - в цепь питания нагревателя,На фиг. 1 изображена функциональная схема регулятора температуры; на фиг. 2 - диаграмма работы элементов устройства.Регулятор температуры содержит термочувствительный мост 1, фазочувствительный усилитель 2, исполнительный орган 3, блок комму. тации 4, генератор опорного напряжения 5, нагреватель 6, диодный ключ 7, источник напря- жения 8.Регулятор работает следующим образом.До включения источника 8 нагреватель 6 отключен (Т (Т. При включении источника 8 запускается генератор опорного напряжения 5 и на первый 9 и второй 10 входы исполнитель. ного органа 3 поступают в фазе импульсы с выхода 11 фазочувствительного усилителя 2 и771632 4цикла восстанавливает нормальный алгоритм ра.боты, что существенно повьпиает помехоустойчивость терморегулятора. 3со второго выхода 12 генератора опорного на. пряжения. 5. Исполнительный орган 3 срабатывает и включает блок коммутации 4, который переключает первый 13 и третий 14 выходы генератора опорного напряжения 5, задатчики 15, 16 термочувствительного моста 1 н включает нагреватель 6.Одновременно с выхода 17 исполнительного органа 3 поступает постоянный сигнал через диодный ключ 7 на второй вход 18 фазочув. ствительного усилителя 2 и обеспечивает задерж. ку отключения исполнительного органа 3 на время, необходимое для переключения блока коммутации 4 в исходное состояние.В том случае, если в начальном состоянии при включении источника напряжения 8 нагреватель 6 оказывается включеннъм, процесс нцет аналогично, однако, без переключения выходов 13, 14 генератора опорного напряжения 5 и задатчнков 15, 16.В момент времени, когда Т ) Т(время тз), фаза импульсов на выходе термочувствительного моста 1 в результате баланса изменяется на противоположную, что приводит к следующему срабатыванию исполнительного органа 3 н ,блока коммутации 4, отключению нагревателя 6, переключению выходов 13, 14 генератора опорного напряжения 5 и задатчиков 15, 1 б,Кроме того, в условиях воздействия помех и ложного срабатывания исполнительного органа 3,регулятор температуры в течение одного Формула изобретения Регулятор температуры, содержащий подкпю.чение к источнику напряжения нагреватель,генератор опорного напряжения и последователь 10 но соединенные термочувствительный мост,фазочувствительный усилитель и исполнитель.ный орган, о т л и ч а ю щ и й с я тем, что,с целью повышения надежности и упрощениярегулятора, он содержит связанные с выходомисполнительного органа блок коммутации ндиодный ключ, выходом соединенный со вторымвходом фазочувствительного усилителя, причемвторой выход генератора опорного напряженияподключен ко второму входу исполнительногооргана, первый и третий выходы генератораопорного напряжения соединены с входнойдиагональю термочувствнтельного моста черезпервый переключающий контакт блока коммутации, второй переключающий контакт котороговключен в задающее плечо термочувствительногомоста, а замыкающий контакт - в цепь пита.ния нагревателя,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР Кф 506833,кл. 6 05 О 23/24, 1973 (прототип).Составитель А, ЗарубинТехред М.Петко орректор А Грнценк Редактор Н. менск одписное 3 6696/5 Тираж 956НИИПИ Государственного комитетапо делам изобретений и открытий035, Москва, Ж, Раушская наб
