Регулятор уровня

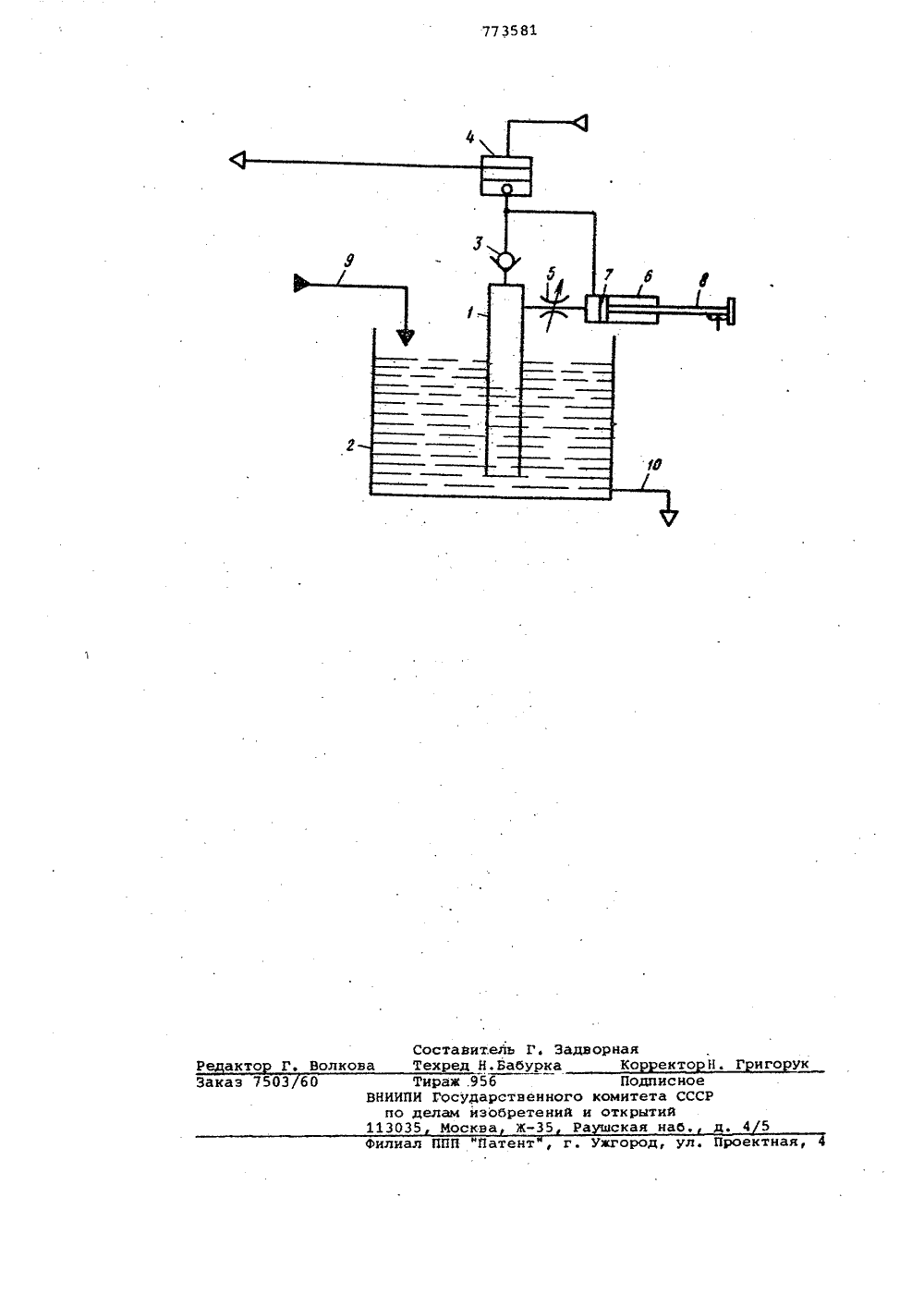

(23) Приоритет -Государстеениый воиитет СССР яо делан изобретений м овсрмтиЯ(71) Заявите 4) РКГУЛяТОР УРОВНЯ: рабонена череодом коходом уситель том Изобретение относится к автоматическим системам регулирования.и можетбыть использовано для регулированияуровня вязких и агрессивных жидкостей при производстве синтетическойкожи,Известно устройство регулированияуровня, содержащее два колокола, соединенных между собой сифонной трубкой, один из них расположен в резервуаре на верхнем предельном уровне,а другой с поплавковым клапаном - йанижнем предельном уровне 11 .Наиболее близким по техническойсущности к предлагаемому являетсярегулятор уровня, содержащий диафрагменный клапан и датчик уровня колокольного типа, установленный в емкости на заданной высоте и соединенный трубопроводом с клапаном 2) .Недостатком регулятора являетсято, что отсутствует настроечный элемент, с помощью которого можно былобы регулировать уровень в широкихпределах.Цель изобретения - расширение диапазона регулирования уровня и повышение надежности работы устройства,Для достижения укаэанной цели устройство снабжено регулируемым дросселем и цилиндром с поршнемчая полость которого соеди эрегулируемый. дроссель с выхлокольного датчика и со в 5 лителя мощности.Такое выполнение устройства позволяет регулирование уровня в широком диапазоне.Изменение верхнего уровня осу О ществляетсн изменением емкости внутри колокола эа счет подключения к нему частично или полностью рабочейполости цилиндра. Чем больше подключенная емкость, тем выше устанавли вается верхний уровень и наоборотНезависимо от последнего усилимощности срабатывает при одном иже давлении. изменение нижнего уровня осущест вляется также эа счет изменения емкости внутри колокола, но в обратном порядке. Чем меньше емкость и чем выше в ней давление воздуха по сравнению с давлением срабатывания усилителя мощности при верхнем уров не, тем больше диапазон регулирования уровня,На чертеже изображена схема устройства для регулирования уровня.Предлагаемый регулятор содержитколокольный датчик 1 уровня, установленный в расходную емкость 2, обратный клапан 3, связывающийуправляющую полость 2, обратный клапан3, связывающий управляющую полостьвыходного релейного усилителя 4 мощности с датчикам 1 уровня, Регулируемый дроссель 5 соединяет датчик 1уровня с регулируемой емкостью б, вы-полненный в виде цилиндра с поршнем 7с рукояткой 8, и подключенной общейточкой с обратным клапаном 3 к управляющей полости выходного усилителямощности 4,В устройство входят также трубопроводы 9 и 10 подачи и расхода,Устройство работает следующим образом.В исходном положении устанавливаютрежим питания усилителя мощности 4,перекрывают регулируемый дроссель 5,рукояткой 8 перемещают поршень 7 влевое крайнее положение.Затем по трубопроводу 9 подачи вемкость 2 подают жидкость, котораяпри повышении уровня заходит внутрьколокольного датчика 1 уровня и сжимает воздух, который поступает черезобратный клапан 3 в управляющую полость выходного усилителя 4 мощности.При достижении жидкостью заданного.уровня срабатывает вцходной усилитель4 мощности, с выхода которого посту-.пает сигнал в линию управления исполнительным органом на прекращение подачи жидкости в емкость.для повышения верхнего уровня жид"кости открывают регулируемый дроссель5, а затем рукояткой 8 перемещаютпоршень 7 на определенную величинухода. В этом случае к датчику 1 уровня подключается дополнительная емкость б. Вследствие увеличения общего объема, давление воздуха внутриколокола 1 падает и выходной усилитель 4 мощности выдает сигиап иа подачу жидкости в емкость 2. Происходит залив жидкости до вновь заданного уровня, при достижении которогоустройство срабатывает по вышеописанному способу и прекращается подача жидкости,По мере расхода жидкости, установленного трубопроводом 10, уровень ееснижается, При этом внутренний объемдатчика 1 уровня увеличивается, а давление воздуха при этом уменьшается. При достижении нижнего заданногоуровня выходной усилитель 4 мощностивыдает сигнал на подачу жидкости вемкость 2.Для увеличения нижнего уровня жидкости необходимо выполнить следующее.При достижении жидкостью заданного верхнего уровня перекрывают регулируемый дроссель 5, затем рукоята кой 8 пере щ ют пор ень 7 влево нанеобходимую величину хода. При этомуменьшается объем, а давление воздухав нем пропорционально увеличивается.После этого дросселем 5 устанавливают определенное сечение, через кото рое при закрытом обратном клапане 3происходит истечение сжатого воздухавнутрь датчика 1 уровня по мере снижения уровня жидкости в результатеее расхода через трубопровод 10. При Щ достижении вновь заданного нижнегоуровня устройство срабатывает по вышеопцсаииому способу.Таким образом, подключая к колокольному датчику 1 уровня частич-но или полностью переменную емкость6, осуществляем настройку диапазонарегулируемого уровня.Предлагаемое устройство для регулирования уровня отличается прос"тотой и надежностью в работе на вязких й агрессивных жидкостях. Онообеспечивает высокую точность регулирования уровня.Формула изобретения Регулятор уровня жидкости, содержащий колокольный датчик уровня,установленный в расходной емкости,выход которого через обратный клапан подсоединен ко входу выходногоусилителя мощности, о т л и ч а ющ и й с я тем, что, с целью расширения диапазона регулирования, он .снабжен регулируемым дросселем ицилиндром с поршнем, рабочая полостькоторого соединена через регулируемый дроссель с выходом колокольногодатчика и со входом усилителя мощности.Источники информации,принятые во внимание при экспертизе1, Лвторское свидетельство СССРВ 348885, кл. 6 01 Е 23/16, 1970.2. Патент Японии 9 47-49338,хл. Г 16 К 21/18 1971 (прототип).773581 авитель Г. Задворная ед Н.Бабурка Ко екто Н. Г иго ук лиал ППН "Патент , г. Ужгород, ул, Проектная,ВНИИПИ Государственного комитпо делам изобретений и откр 113035 Москва ЖРа ска дписноета СССРтийнаб. д
