G05B 19/18 — числовое управление, т.е. автоматически действующие устройства, в частности станки, например при обеспечении производственно-технических условий, таких как выполнение позиционирования, перемещения или координируемых операций с помощью программируемых данных в числовой форме

Номер патента: 860006

Опубликовано: 30.08.1981

Автор: Гюппенен

МПК: G05B 19/18

Метки: программного

...2 текущего времени вторым входом связан с выходом блока 12коррекции и соответствующими выходами с входами регистра 3 текущеговремени, выход которого в своюочередь подключен ко входу регистра5 хранения команды. Дополнительнок входам регистра 5 хранения команды подключен выход блока 8 памяти,выход пересчетного устройства 9 и выход (обратная связь) второго блока 7 линии задержки, а выход связансо вторым входом блока б совпаденияи входом второго блока 7 линии задержки. Кроме того выход блока бсовпадения подключен (обратная связь)к входу пересчетного устройства 9,а запрещающий вход второго блока 7линии задержки соединен с выходомблока 8 памяти. В свою очередь пересчетное устройство 9 соответствующими выходами связано с соответствующими...

Номер патента: 860007

Опубликовано: 30.08.1981

Авторы: Битно, Горбуз, Зенкович, Малышевский, Онегин, Урбанович

МПК: G05B 19/18

Метки: двухкоординатного, программного

...видеоимпульса первой и второй контактныхплощадок, Полученные координаты используются для определения угла поворота кристалла 11 относительно начала координат. Кристалл 11 (фиг. 3)смещен по координатам Х и У и углу 9поворота вокруг центра координат,Для того, чтобы обойти все точкисварки, необходимо знать новые координаты какой-либо точки кристалла 11и угол поворота вокруг этой точки.ная адресные координаты всех остальных точек, можно определить истинные координаты каждой из этих точек относительно начала координат. Адресные координаты-это координаты всех точек сварки кристалла 11 относительно одной иэ них, хранящиеся в блоке 3 программы (фиг. 1), например, адресные коордйнаты контактной площадки 12 (фиг. 3) обозначены как Х д и 3 . Чтобы...

Номер патента: 860075

Опубликовано: 30.08.1981

Авторы: Беккерман, Песчанский, Рознер

МПК: G05B 19/18

Метки: индикации, программного, систем

...5, Это соответствует, например, для токарных станков положению первого инструмента, относительно которого выбраны значения коррекции всех других инструментов. В случае фрезерных станков зто соответствует состоянию индикации центра Фрезы. Триггер 8,триггвр 11 и регистр 12 находятся в начальном состоянии, устанавливаемом при включении устройства по установочным входам (на чертеже не показаны). Рассмотрим ввод коррекции на токарном станке по инструменту номер три. Производят подачу сигнала по соответственно оцифрованной шине (три) эадатчика 6 номера инструмента.Всевыходы от 1 до й переключателя б соединены на элемвнт ИЛИ 7 и на блок 13 совпадений. К другим входам блока 13 совпадений подсоединены выходырегистра 12, оцифрованные...

Номер патента: 862116

Опубликовано: 07.09.1981

Авторы: Блинков, Гантман, Передрей, Эфендиев

МПК: G05B 19/18

Метки: программного

...дана структурная схема устройСтва.Устройство содержит блок управления 1,генератор импульсов 2, элемент И 3, счетчикимпульсов 4, блок ввода программы 5, блок50буферной памяти 6, блок рабочей памяти 7,интерполятор 8, первый логический блок 9,триггер коррекции 10, второй логический блок11, датчик фиксации 12 начала движения рабочего органа станка, элемент ИЛИ 13, привод 14и рабочий орган 15 станка.Назначение первого логического блока 9 -выдавать сигнал для запуска триггера 10 вслучае, если в блоках буферной 6 и рабочей 16 47 памяти взведены противоположные триггерызнака,Второй логический блок 11 предназначен дляперекрытия по окончании отработки кадра (в случае, если взведен триггер 10) элемента И 3 с целью задержки отработки...

Номер патента: 866541

Опубликовано: 23.09.1981

Авторы: Дроздов, Марченков, Синичкин

МПК: G05B 19/18

Метки: программного, станком

...с датчика 4 поступают на шину вычита ния блока 5, при этом происходит стирание информации, записанной при прямом ходеКак только блок 5 обнулится, с дешифратора 16 нуля поступает сигнал на элемен. И 20, с выхода которого выдается команда на реверс с обратного хода на прямой. Происходит смеще" ние резца с датчиками 1 и 4 на строчку и одновременно подается импульс на триггер 26, переключение которого прчводит к переключению ключей 11-14) 24 и 25.Начинается первый рабочий проход. Ключи 8 и, 10 открыты, а ключ 9 закрыт. Сигналы с датчика 4 через ключ 8 опять поступают на блок 5 по шине "+ф, а через ключ 13 - в реверсивный счетчик 7 также по шине "+", где происходит запись информации о конфигурации детали 3 на последующей строке.Сигналы с...

Номер патента: 868709

Опубликовано: 30.09.1981

Авторы: Вайнштейн, Ермохин, Сафин, Щепкин

МПК: G05B 19/18

Метки: временных, интервалов, программатор

...по седьмому выхопу, а по третьему, четвертому, пятому и шестомувыходам - сигналы поптвержпения навторые входы пешифратовов 3,12,14 и16. При срабатывании дешифоатора 3выходной импчльс поступает на входформирователя 10 ( при этом формируется первый импульс последовательности)и третий вход блока 5. При этом напервом выходе блока 5 формируетсяимпульс сброса счетчика 4, а на втором выходе формируются сигналы разрешения счета счетчикам 11 и 6.При срабатывании дешифватора 12выходные импульсы поступают на первый вход счетчика 6. С выхода блока7 сравнения при совпадении сопержаиий счетчика 6 и блока 8 памяти появляется импчльс, который поступаетна второй вход блока 8 памяти и первый вход счетчика 13, изменяя ихсодержание на единицу, а также...

Номер патента: 875340

Опубликовано: 23.10.1981

Авторы: Козлов, Литвин

МПК: G05B 19/18, G05B 19/418

Метки: програмного

...того, устройство сложно,что выражается в необходимости внешнего источника сигналов времени,цикл работы которого определяетсясуммарным временным интервалом фор.мируемых циклических сигналов.Цель изобретения - расширениеФункциональных возможностей.Цель достигается тем, что в устройство для программного управления, Щсодержащее. триггер управления и последовательно соединенные генераторимпульсов, первый элемент И и счетчик импульсов, введены последовательно соединенные Формирователь времен- д ных интервалов, второй элемент И иэлемент ИЛИ, выходом соединенный спервым входом триггера управления,второй вход которого подключен ковторому выходу формирователя времен-.ных интервалов и ко второму входусчетчика импульсов, выходами...

Номер патента: 875341

Опубликовано: 23.10.1981

Авторы: Витенберг, Фардыга, Шварцбанд

МПК: G05B 19/18

Метки: интерполятор, линейный, цифровой

...региатров, управляющемувходу второго счетчика импульсов и 20ко второму управляющему входу первого счетчиКа импульсов, счетный входкоторого соединен с .выходом генератора импульсов и входом делителя частоты, выход которого подключен к . Ясчетному входу второго счетчика импульсов.На Фиг. 1 представлена блок-схема предлагаемого интерполятора наФиг. 2 - временные диаграммы, 30Интерполятор содержит (фиг. 1) первый 1 и второй 2 регистры, реверсивный счетчик 3 импульсов, триггер 4,первый 5 и второй б блоки совпадения кодов, генератор 7 импульсов,первый 8 и второй 9 счетчики импуль.сов и делитель 10 частоты.На фиг. 2 обозначены Чге Чги йевыходные сигналы генератора 7, триггера,4 и счетчика 3 соответственно,а С и- периоды следования...

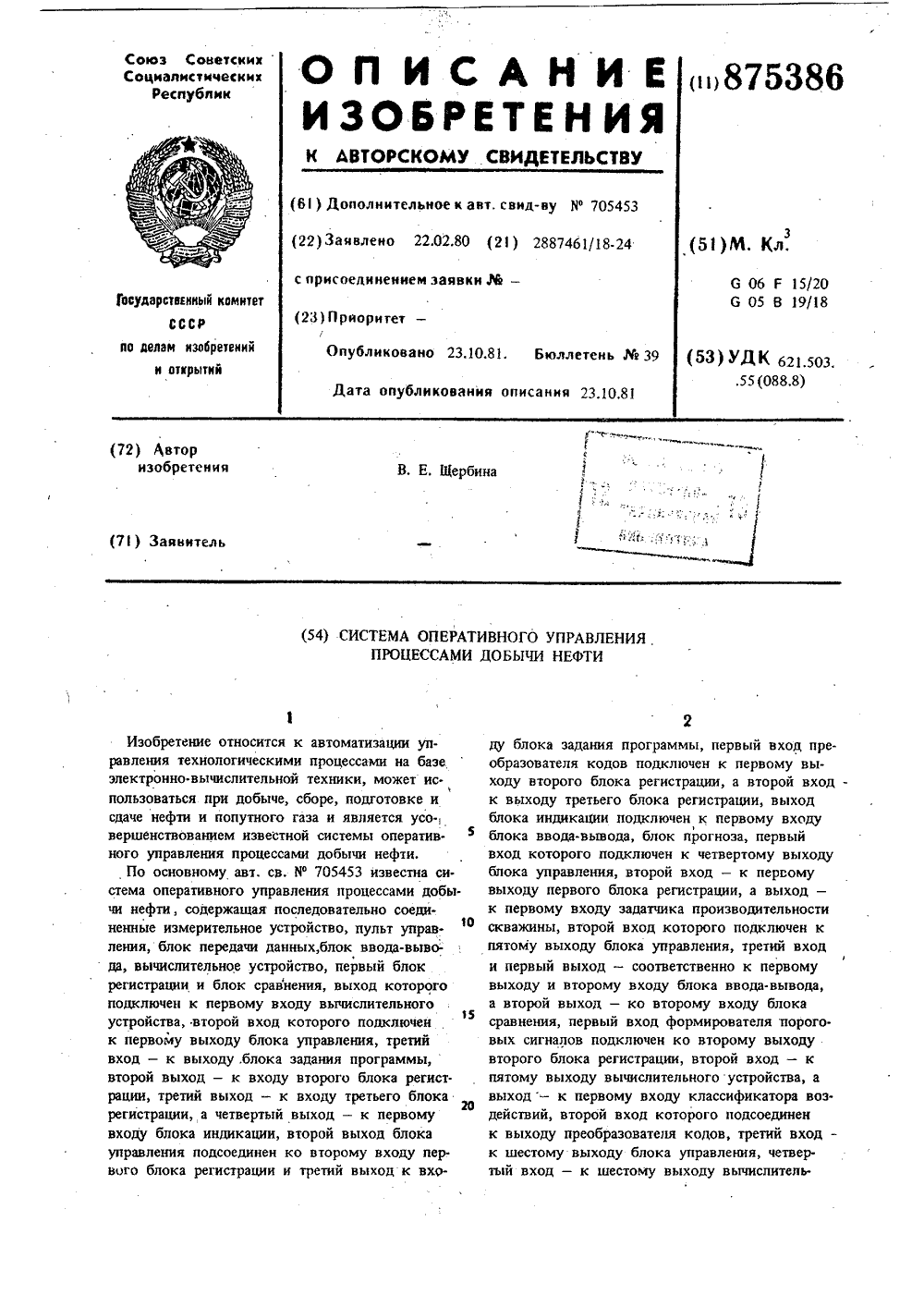

Номер патента: 875386

Опубликовано: 23.10.1981

Автор: Щербина

МПК: G05B 19/18, G05B 19/418

Метки: добычи, нефти, оперативного, процессами

...на аппаратуру пульта 10, Телеизмерительная информация через блок 11 поступает вблок 15, который по команде узла 13 производит определение среднесуточной производительности скважин 2 и учет суммарных расходов потоков по установкам 5 - 8. Обработаннаяинформация по команде узла 13 выводитсяна печать элементом 17 или передается в центральный диспетчерский пункт. По мере возникновения,аварийных ситуаций на объектах 2 - 8при опросе или спорадически телесигналы черезблок 11 поступают на дешифратор 12, которыйрасшифровывает адрес аварийного объекта ихарактер самой аварии. При необходимостидиспетчер воздействует через узел 13 на скважины 2 или другие объекты, запуская в работу или останавливая до прибытия ремонтнойбригады.На пульте 10...

Номер патента: 875391

Опубликовано: 23.10.1981

Авторы: Камынин, Пышкина, Спирин

МПК: G05B 19/18

Метки: объектом

...части и служит для обеспечения проверки информационной части по принятым критериям (например, по модулю 2, модулю 3 н т,д.). В информационной части слова кодируется информация признака команды и ее характеристика.По признакам команды подразделяются на следующие виды. Разовая команда (Р. К.) - команда, подлежащая исполнению вслед за ее приемом, программная команда .Р. К.) - команда,:подлежащая исполнению в момент времени,. определяемый программой.В характеристической части разовой команд кодируется адрес абонента, которому эта команда должна быть выдана. В характеристической части . программной команды кодируется как адрес абонента, так и текущее время по программе, когда эта команда должна быть выдана абоненту.Слова команд...

Номер патента: 877475

Опубликовано: 30.10.1981

Авторы: Фонарев, Цепковский, Черняк

МПК: G05B 19/18

Метки: программного

...блок 4 контроля и индикации, блок 5 логики, первый блок 6 датчиков положения, второй блок 7 датчиков положения, блок 8 исполнительных механизмов, таймер 9 и блок 1 О запрета.Устройство работает следующим образом.По команде оператора, которая поступает из блока 6 датчиков, в блоке 5 логики формируется сигнал, поступающий. на блок 1 счетчиков, выходы которого подключены ко входам блока 2 цешифратора. Каждому состоянию блока 5 логики соответствует свой код на выходе блока Х и свой сигнал- сигнал этапа на выходе блока 2 дешифратора.Этот сигнал соотвествует определенному в данном случае первому этапу программы.Сигнал с выхода блока 5 логики поступает также на вход таймера 9 и устанавливает таймер в исходное состояние если он не был в...

Номер патента: 877476

Опубликовано: 30.10.1981

Авторы: Кисина, Паршин, Холодков, Якунин

МПК: G05B 19/18

Метки: программного, процессами, технологическими

...шины 1; командыбезусловного перехода;команды заданияпрограммируемых выдержек времени; команды условной задержки по состояниюодного иэ входов шины 1; команды остановки,Возможна реализация и других типовкоманд. Команда (фиг. 2) имеет два поля: поле кода команд КК и, поле адреса А,Код команды преобразуется в сигналыотдельных операций дешифратором 16.Сигналы операций управляют занесениемадресной части команды в выходные регистры блока 9, в счетчик адреса блока 10, в счетчик 14,Порядок выборки команд из эапоминаюшего устройства последовательныйпо счетчику адреса и может быть изменен с помощью команд условного и безусловного ветвления путем занесенияадреса с выходного регистра блока 10памяти в счетчик адреса этого блока,При запуске...

Номер патента: 881673

Опубликовано: 15.11.1981

Авторы: Битно, Козловский, Малышевский, Трубач, Урбанович

МПК: G05B 19/18

Метки: двухкоординатное, программного

...направления и поправкой к собственной координате, поэтом он проходит через ключб, суьиируется с аналоговым значениемкоординаты У и, пройдя через усилитель 15 (коэффициент передачи имеетвеличину - 1/30), суммируется саналоговым значением координаты Х,Поправка по углу, вырабатываемая вканале координаты У, подается через ключ б канала Х на сумматор 11канала Х и через усилитель 15 на сумматор 11 канала У.Элемент ИЛИ 14 позволяет вводитьв счетчик 3 поправку по линейнойкоординате. Счетчик 2, как и счетчик 3, считает импульсы тактовогогенератора привода 13. Счетчики 2 и3 подключены через коммутатор 5, управляемый блоком 1, к преобразователю 8, превращающему цифровую информацию, находящуюся в выбранномсчетчике импульсов, в аналоговую...

Номер патента: 881674

Опубликовано: 15.11.1981

Авторы: Мусин, Юлин

МПК: G05B 19/18

Метки: временное, программное

...счетчика 4, через последовательно соединенные блок набора программы 5, дешиФратор 6 и элементы И 7 осуществляется программное управление исполнительными элементами 8. При 4включении питания триггер 9 устанавливается в нулевое состояние, блокирует элементы 8, устанавливает в нулевое состояние триггер .20 и черезэлемент ИЛИ 17, триггер 14, который рв свою очередь через элемент ИЛИ 16,устанавливает счетчик 4 в исходноесостояниеПри этом элемент И 3 блоки-руется.Задатчик режимов 10 задает дварежима работы. В случае постояннойединицы на его выходе элемент ЗАПРЕТпостоянно заблокирован попервомузапрещающему входу, а на один извходов элемента И 12 через элементИЛИ 13 постоянно подается разрешающий сигнал. При поступлении на входустройства...

Номер патента: 881675

Опубликовано: 15.11.1981

Авторы: Благинин, Иванов, Манило, Таранов

МПК: G05B 19/18

Метки: программного

...на счетчик 16 собственного времени работы оборудования.После отработки заданного количе ства подпрессовок на выходе блока 2 формируется сигнал,. который через . формирователь 7 поступает в схему локальной автоматики пресса., переключая ее на операцию прессования, и через блок 3 - на первый вход элемента И 4, разрешая прохождение импульсов с генератора 5 на блок 6. С блока 3 сигнал одновременно пОступает на вход блока 8 и устанавливает его в состояние контроля. Начинается отсчет времени прессования, После выдержки времени прессования, установленного в блоке 6, сигнал с выходов этого блока поступает на первый вход Формирователя 7, на третий вход блока 3 и на второй вход элемента ИЛИ 13. С выхода блока 3 прекращают гоступать сигналы на...

Номер патента: 881676

Опубликовано: 15.11.1981

Автор: Крупко

МПК: G05B 19/18

Метки: программного

...РА, РГ, РВ, РБ соответственно 1013, арифметический узел - арифметикологическое устройство (АЛУ),выполненное на интегральной микросхемеК 155 ИПЗ 14, первые ключи 15-18, пятый дополнительный регистр (РД) 19,вторые дополнительные ключи 20-23.Устройство работает следующимобразом,Каждый цикл выполнения командсостоит иэ пяти тактов. В начале 60первого такта в счетчик команд 1прибавляется единица и иэ ПЗУ 3 выбирается код операций команды. По,заднему фронту импульса первого такта код операции команды записывает ся в ДШКОп 9 и анализируется там. Вслучае двухбайтной команды по переднему фронту третьего такта в счетчиккоманд 1 прибавляется еще одна единица, и на выходе ПЗУ 3 появляетсякод адресной части команды, которыйпроизводит выборку...

Номер патента: 881746

Опубликовано: 15.11.1981

Авторы: Мусин, Юлин

МПК: G05B 19/18

Метки: временное, программное

...срабатывание исполнительныхэлементов 8 до тех пор, пока напряжение питания не превысит порогового напряжения,которое выбирается достаточным для нормальной работы дешифратора 6 и элементов И 7,после чего триггер 9 устанавливается в нулевое состояние, через элемент блокировки 21блокирует элементы 8, устанавливает в нулевое состояние через элементы ИЛИ 17 триг.гер 14, который, в свою очередь, через эле.мент ИЛИ 16 устанавливает счетчик 4 в исходное состояние. При этом элемент И 3 бло.кируется.Задатчик режимов 10 задает два режимаработы, В случае постоянной единицы наего выходе элемент "Запрет" постоянно заблокирован по первому запрещающему входу,а на один из входов элемента И 12 черезэлемент ИЛИ 13 постоянно подается разрешающий сигнал....

Номер патента: 883868

Опубликовано: 23.11.1981

Авторы: Бобко, Бухов, Дунаев, Николаев, Подгорков, Серебренный, Цурганов

МПК: G05B 19/18

Метки: программного, цифровая

...ограничитель 5числа импульсов, генератор 6 импульсов, элементы И 7, блок 8 управления, шаговый электродвигатель9, управляющий элемент 10 гидродвигателя, гидродвигатель 11, цифровойдатчик 12 обратной связи, причемпреобразователь 3 содержит блок 13команд, Формирователь 14 функциии блок 15 памяти, анализатор 4блок 16 сравнения кодов и блок 17знака, а ограничитель 5 - блок 18сравнения кодов, счетчик 19 импульсов, В 5-триггер 20, элемент ИЛИ 21и элемент И 22.20 Система работает следующим образом.С блока 1 на счетчик 2 поступаютуправляющие импульсы с максимальнойчастотой, число которых определяет 25 положение рабочего органа гидродвигателя 11. С выхода счетчика 2 кодположения поступает на преобразователь 3 и анализатор 4. Преобразователь 3...

Номер патента: 883869

Опубликовано: 23.11.1981

Автор: Литвин

МПК: G05B 19/18

Метки: программного

...И дешифратора 4. Количество выходов второго распределителя 3 равно количеству обслуживаемых пунктов.Лешифратор 4 представляет собой матрицу К х и элементов И, где К - количество элементов И в одной строке, определяемое количеством необходимых управляющих сигналов для объектов на обслуживаемом пункте с максимальным количеством объектов, а д - количество элементов И в одном столбце, определяемое количеством обслуживаемых пунктовВыходы дешифратора 4 соединены с входами блока 5 триггеров управления, управляюших объектами одного пункта.Входы элемента ИЛИ б соединены с выходами тех элементов И дешифратора 4, после выключения которых в соответствии с заданием происходит переход обслуживания одного пункта на обслуживание другого,...

Номер патента: 883870

Опубликовано: 23.11.1981

Автор: Бруфман

МПК: G05B 19/18

Метки: группой, объектов, программного

...5 частоты. А в реверсивном счетчике 3 устанавливается число, равное длительности временного интервала, деленногона коэффициент делителя 5 с учетомчастоты на входе реверсивного счетчика 3. 10 на цифроаналовый преобразова-,тель 2 и далее через коммутатор 11(который в данный момент также подключен к первому каналу по командеот дешифратора 9) - на блок аналоговой памяти 12. Выход с этого блокапоступает на объект,Таким образом, генератор 1 выдаеткоманды на управление объектами пока делитель 4 не передает на реверсивный счетчик 3 группу импульсов,которая соответствует числу, установленному в блоке 7,Как только это число импульсовпройдет на реверсивный счетчик 3 (всчетчике происходит вычитанйе импульсов до нуля), то в нем вновь осуществляется...

Номер патента: 883871

Опубликовано: 23.11.1981

Авторы: Горельников, Земсков, Костюков, Макаровский, Михелькевич, Овчинкин, Футерман, Юсим

МПК: G05B 19/18

Метки: подачей, станка, шлифовального

...изделием датчик 17 касания выдает команду блоку 1 на изменение режима работы,который,воздействуя на блок 6, обеспечивает понижение скорости подвода суппорта до уровня Ч , соответствующего скорости черновой подачи. В момент г совпадения числа, набранного в блок 13 с числом в блоке 5, осуществляется понижение скорости подвода суппорта до уровня Ч, соответствующего скорости чистовой подачи. мяти для хранения. В последующемцифровая информация с блока 2 переписывается в блок 5 для отработки, Такоепостроение и связь блоков 2-4 и 14"16позволяет определить путь перемещения поперечного суппорта шлифовального круга для последующего кольцапри отработке предыдущего. В момент .гз, когда число в блоке 5 станет равнйм О, т.е. снят весь 40...

Номер патента: 883872

Опубликовано: 23.11.1981

Авторы: Дубовский, Найденов, Руткевич, Филиппович

МПК: G05B 19/18

Метки: программного

...поступающих с генератора 11 импульсов, иФормируются сигналы в конце каждоговременного интервала.В блоке 6 памяти хранится закон оптимального изменения скорости при торможении. Формирователь 8 сигналов записи сравнивает приращения координат за, текуший интервал времени с предыдущим. Блок 12 сравнивает желаемое значение скорости с действительным и выдает значение их разности на усилитель 14 мошности. Блок 12 сов местно с усилителем 14 мощности, исполнительным органом 15, датчиком 13 скорости, нагрузкой 16, датчиком 17 положения и блоком 3 контроля отра 15 2025 ЗО35 40 45 ботки перемешения образуют контурырегулирования по скорости и по положению.Устройство работает следующим образом,Сигнал из блока 1 поступает на блок 3 и через блок...

Номер патента: 885974

Опубликовано: 30.11.1981

Авторы: Головкин, Новичихин, Павельев, Рябинин, Шмыров

МПК: B23B 25/02, G05B 19/18

Метки: дробления, программным, станках, стружки, управлением

...делителя 3 частоты поступают импульсы на входсброса счетчика 5 импульсов, сбрасывая егов исходное состояние, При этом логическаяединица на выходе счетчика 5 поступает наего вход блокировки, разрешая прохождениесчетных импульсов через счетчик 5, и на первый вход блока 6 управления двигателем,т.е. разрешая его работу от общего входа 10программы. Блок 6 управления в зависимостиот кода скорости подачи суппорта на общемвходе 10 программы, с помощью двигателя7 осуществляет непрерывную подачу суппорта8, и дробления стружки при этом не происхо.днт, При наличии на общем входе 10 программы команды разрешения "Дроблениестружки", задатчик 4 коэффициентов деления,в зависимости от программируемого режимарезания, т.е, кода скорости рабочей...

Номер патента: 888074

Опубликовано: 07.12.1981

Автор: Бондарев

МПК: G05B 19/18, G05B 19/416

Метки: программного, цифровая

...двоичного кода блока 4 передаются параллельно в порядке возрастания на входы разрядов управляемого преобразователя 7: первый разряд - непосредственно на вход первого разряда преобразователя 7, остальные, начиная с третьего, через элементы ИЛИ 6 так, что 1 -й из этих элементов передает (21+1) -й раьряд выходного двоичного кода блока 4 нв ( 1 +1) -1 Гразрядный вход преобразователя 7.Число, представляющее вес (+1) -го разряда двоичного кода, где- любое число натурального ряда или нуль, равно корню квадратному из числа, представляющего вес (2 +1) -го нечетного разряда двоичного кода, поэтому при поочередном выделении блоком 4 нечетных разрядов двоичного кода разности, на выходе преобразователя 7 появятся аналоговые сигналы...

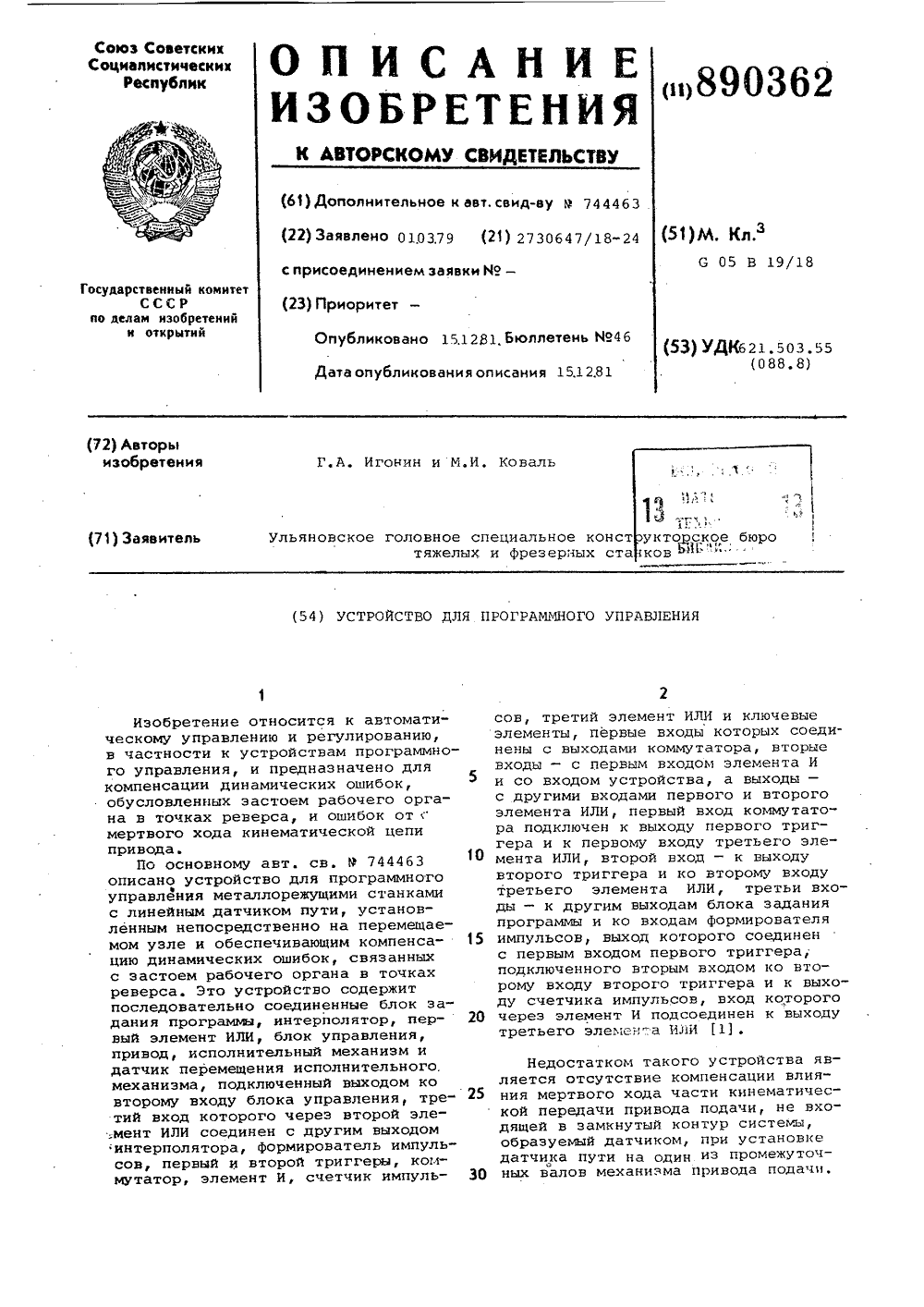

Номер патента: 890362

Опубликовано: 15.12.1981

Авторы: Игонин, Коваль

МПК: G05B 19/18, G05B 19/404

Метки: программного

...датчиком 8.При,цвижении механизма 9 в задан- Щном направлении передача 7 постояннонатянута. При этом мертвый ход, обусловленный кинематическими зазорамии упругими,цеформациями звеньев передачи 7, которые не входят в замкнутыйконтур системы, образуемый датчиком8, полностью выбран и не оказываетвлияния на статическую точность устройства при отработке программы.При изменении направления движения (реверсе) изменяются сигналы цавыходах блока 1. При этом формирователь 10 формирует импульсный сигнал,который переключает триггер 11. Выходной сигнал триггера 11 через элемент ИЛИ 12 поступает на элемент И13 и разрешает прохождение импульсовГ на вход счетчика 14. Одновременнокоммутатор 16 в соответствии с сигналом от триггера 11 выдает...

Номер патента: 890363

Опубликовано: 15.12.1981

Авторы: Алфименков, Гофин, Мастяев

МПК: G05B 19/18, G05B 19/409

Метки: объектами, распределенными

...к четвертому входу блока защиты, четвертый вход анализатора соединен с выходом третьего узлаконтроля, вход которого подключен ктретьему входу блока защиты, а входыимитатора соединены со вторыми входами блока защиты.На чертеке представлена структурная схема предложенного устройствадля управления распределенными объектами.Схема содержит блок ввода программ1, дешифратор 2, блок коммутации 3,пульт управления 4, блок защиты объкта по критериям готовности 5, включающий анализатор 6, первый узел контроля 7, имитатор 8, третий узел контроля 9, второй узел контроля 10,управляемые объекты 11,Первый узел контроля 7 обеспечивает визуальную индикацию программ, второй узел контроля 10 предназначен дляконтроля исходного состояния исполнительных...

Номер патента: 894678

Опубликовано: 30.12.1981

Автор: Мишуровский

МПК: G05B 19/18

Метки: нарезанием, программного, резьбы

...9 и 10, первый и второйблоки 1 и 12 управления щаговымидвигателями, блок 13 синхронизации,триггер 14, элемент 5 задержки, инвертор 16, элемент И 17.Устройство работает следующим образом.С блока 1 информация вводится вблок 6. Импульсы, выбранной частотыс генератора 2 церез блок 3 по информации с блока, 6 поступают на выбранную декаду вычислителя 10 черезвычислитель 9. Импульсы на вход вычислителя 9 поступают до тех пор, пока на вход одного из блоков 11 и 2,в котором записан признак ведущей координаты, не поступит импульс с вычислителя 10. Работа генератора 2,может эапрещатьсл блокомпри наличии ошибки считывания с программы.Вычислитель 9 определяет входную декаду вычислителя 1 О по записанной вблоке 6 информации отрабатываемогокадра...

Номер патента: 896596

Опубликовано: 07.01.1982

Авторы: Куперман, Лоншаков

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейно-круговой

...27. В результате на выходах регистра 27 и преобразователя 28 формируются нулевые величины, и на вход сумматора 29 поступает нулевое значение дй .Перед началом фрезерования с одного иэ выходов блока 20 на другой вход преобразователя 28 поступает информация о Функциональной зависимости размерного износа фрезы от длины пробега зуба фреэы. Эта зависимое:ь определяется на основе частного эксперимента(для данного инструмента и обрабатываемого материала 1 и имеет следующий вид= дНн+ "где дй- величина начального износа;коэффициент пропорциональности;0 - величина пробега зуба Фреэы.При фреэеровании на один из входов умножителя 25 иэ блока 20 поступает величина дуги контакта фрезы 1 , определяемая соотношением (1) ф о360где Оф - диаметр...

Номер патента: 898386

Опубликовано: 15.01.1982

Авторы: Гашков, Гельман, Глумчер, Каретный, Коваль

МПК: G05B 19/18

Метки: программного

...датчикаположения и входом формирователя импульсов, а выходом - с первым входомсумматора, подключенным выходом ковторому входу Фазового демодулятора,а вторым входом - к выходу первогоключа, информациОнный вход которогосвязан с выходом генератора напряжения.На фиг.1 дана блок-схема устройства; на фиг.2 - нременная диаграммаработы устройства.Устройство соедержит блок 1 программ, фазовый демодулятор 2, регулятор 3 скорости, преобразователь 4,привод 5, датчик 6 скорости, датчик 7 положения, формирователь 8 импульсов, генератор 9 напряжения, реле 10, сумматор 11, второй ключ 12,первый ключ 13, инвертор 14. Фазовыйдемодулятор содержит формирователь 15импульса, ключ 16, усилитель 17, конденсатор 18, два резистора 19 и 20,Устройство работает...

Номер патента: 903808

Опубликовано: 07.02.1982

Авторы: Волынский, Пахомов

МПК: G05B 19/18

Метки: задающее, программное

...структурнаясхема устройства.Программное задающее устройствосодержит блок 1 задания уровня, блок 2задания времени, запоминающий блок 3,вычитатель 4, первый блок 5 сравнения,преобразователь 6 код-частота, управляемый делитель 7, реверсивный счетчик8, блок 9 сравнения, счетчик 10 времени, коммутатор 1 1 участков, цифроаналоговый преобразователь 12, блок 13 5коррекции, генератор 14 тактовых импульсов, первый элемент И 15, второй элемент И 16 и . элемент ИЛИ 17.Устройство работает следующим образом. 5По команде Пуск" тактовые импульсы для работы устройства формируют генератор 14,Частота импульсов с преобразователя6 поступает на управляемый делитель 7,коэрфициент деления которого задает кодвремени участка, хранящийся в блоке 2задания...
