Бруфман

Номер патента: 1502398

Опубликовано: 23.08.1989

Авторы: Андреев, Бруфман, Красников

МПК: B29C 65/18, B29C 65/30

Метки: контактной, сварки, термопластов, труб, электронагреватель

...15 закреплена фторопластовая пленка 16 в виду круга. 20Внутренний концентричный нагревательный элемент 5 имеет сопротивление, которое обеспечивает при постоянном напряжении выделение тепловой мощности порядка 407. от общей мощ ности электронагревателя. На один сантиметр длины внешнего концентричного нагревательного элемента 6 поступает мощность порядка 6-7 Вт, а у внутреннего концентричного нагрева тельного элемента она составляет 4-5 Вт. При таком соотношении мощностей внутренний нагревательный элемент 5 выполняет вспомогательную роль и поддерживает необходимую температуру в области подогрева трубы основным внешним нагревательным элементом 6. Потеря тепла по толщине дисков 1 поддерживается и регулируется избытком мощности внутреннего...

Номер патента: 1444793

Опубликовано: 15.12.1988

Авторы: Агранов, Бруфман, Дворковая, Попов, Шугуров

МПК: G06F 13/00

Метки: вычислительной, сопряжения, цифровой

...4, После того, как ЭВМ снимет адресную и командную информацию со своих трех выходных регистров, на выходе элемен та ИЛИ 1 сигнал в линии 19 примет нулевое состояние (см,эпюру 2 на фиг.4), что позволит (при наличии сигнала правильного кода) запустить формирователь 42 в блоке 4. На выходе блока 4 в линии 25 появится сигнал считывания информации (эпюра б, фиг,4), поступающий в блок 7, разрешая прохождение адресной информации по линии 27 на дешифратор 10, командной информации по шине 18 на входы всех абонентов. С выхода дешифра-. тора 10 по шине 18 к соответствующему абоненту поступает сигнал разрешения записи командной информации.В случае неправильной командной или адресной информации ЭВМ будет выдавать информацию через свои выходные...

Номер патента: 1383297

Опубликовано: 23.03.1988

Авторы: Бруфман, Закомолдина, Сохор

МПК: G05B 19/418

Метки: задающее, многоканальное, программное

...реверсивныесчетчики 35 и 36 импульсов, формиро 1383297юг гл аъ гы к гл гл гю 0ЯЯ 288 2 М,МЮ ЬМ 28 7 ЯХ 8 ЫУ 6Л 2 ОЗ ф ЫХГУБ О 7 Ы 8 Л1383297 Составитель А.МадатоГратилло Техред М.Ходанич орректор М Редак ик Подписи 1296(45 ВНИИПИ Гос по делам 113035, Мователь 37 импульсов записи кодов, поступающих на информационные входы счетчиков 35 и ЗЬ.На фиг,З обозначены последователь 5 но включенные двоичные счетчики 38- 40, двухразрядный двоичный счетчик 41, стробируемый дешифратор 42, соответственно первый 43 - пятый 47 инверторы, элемент И-НЕ 48.10ОНа фиг,4 обозначены триггер 49, первый инвертор 50, второй инвертор 51, элемент И 52, первый элемент И-НЕ 53, элемент ИЛИ 54, третий инвертор 55, второй элемент И-НЕ 56, первая времязадающая цепь 57 и...

Номер патента: 1377815

Опубликовано: 28.02.1988

Автор: Бруфман

МПК: G03C 5/02

Метки: датчик, оптической, плотности, цифровой

...второго интегратора 17 и первом входе 27 второгонуль-органа 16.Устройство работает следующим образом.Первоначально при помощи резисто=,ра 19 фиксации напряжения устанавли"вается значение оптической плотностисобственно основы фотоматериала(вдали). Для этого фотоприемник уста"навливается на наиболее светлую частьоптического образца (негатива). Поего известной оптической плотностиустанавливается резистор 19 фиксациинапряжения. Это выполняется следующимобразом. Резистор 19 устанавливаетсяв среднее положение, и нажимаютсякнопки сброс 20 и фиксации напряжения21. При этом на емкости первого интегратора 10 фиксируется напряжение,снймаемое со средней точки резистора19 Фиксации напряжения. Это Ос,ц начальное напряжение согласно фиг.2.После...

Номер патента: 1357954

Опубликовано: 07.12.1987

Автор: Бруфман

МПК: G06F 7/556

Метки: вычисления, логарифма

...3 и четвертый 4 счетчики записывается значение кода, поступающее на вторую шину 19 и одновременно на информационные входы (фигдв 1д), В пятом счетчике 5 импульсов фиксируется значение сигнала третьей 20шины (фиг. Зе). В счетчике 1 фиксируется значение кода на второй шине 19(фиг. Зг). В счетчике 2 фиксируетсязначение его кода на первой входнойшине 18 (фиг. Зг).Сигнал запуска поступает череззамкнутые контакты переключателя 23на К-вход первого 14 и Я-вход второго 15 триггеров,На выходе триггера 15 формируется единица, котораяпоступает на управляющий вход ключа13 (фиг. Зж). После снятия кратковременного сигнала запуска начинается процесс измерения и вычисления значения К 1 и Кгде К, К и К значения )сигналов соответственно на первой 18,...

Номер патента: 1341660

Опубликовано: 30.09.1987

Авторы: Бруфман, Кузьмин

МПК: G06K 15/22

Метки: вывода, графической, информации

...открыт, так как на выходе элемента ИЛИ 11 имеется единичный сигнал, который проходит на управляющий вход второго ключа 18, В этот момент первый ключ 17 закрыт, так как на его управляющий вход проходит этот же единичный сигнал через второй элемент НЕ, т.е. нулевой сигнал. На выходе блока 8 бу О дет разностный сигнал: сигнал с выхода цифроаналогового преобразователя 9 и второй сигнал от двигателя 2. Этот разностный сигнал поступает на вход усилителя 4 и на первый вход элемента 16 сравнения.Так как вновь введенное в регистр 10 значение параметра отличается от предыдущего значения, которое зафиксировано в виде положения ротора дви гателя (определенная величина сопротивления потечциометров обратной связи в блоке 8 - двигатель 2 в этот момент...

Номер патента: 1341623

Опубликовано: 30.09.1987

Авторы: Белотелов, Бруфман, Буздалин, Сорокин

МПК: G05D 23/19

Метки: температуры

...включенных подсекций в соответ О ствии с требуемым изменением мощности аР и выданной в объект мощностьюранее, а затем новая комбинация подсекций выдается через выходной регистр (Фиг.1) на дистанционный пере ключатель 12, коммутирующий подсекциис источником 1 питания (блок 29).3 134 После этого начинается отсчет заданоного промежутка времени , (блок 30), в течение которого датчик температуры должен разомкнуться, Если размыкания не произошло за время 1, (блок 33), то значит приращение мощности дР было недостаточным и его нужно , увеличить (блок 34) в 2 раза, а затем повторить все операции, начиная с блока 27, с новым значением 4 Р. В блоке 31 вводится состояние датчика 4 температуры через регистр 11, а.в блоке 32 проверяется наличие...

Номер патента: 1310899

Опубликовано: 15.05.1987

Авторы: Бруфман, Галкин, Попов, Хватов

МПК: G11C 11/00

Метки: запоминающее, нескольких, одновременным, слов, считыванием

...формирователь 5 импульсов при наличии разрешающего сигнала на выходе 26 блока 2 сравнения формирует тактовый импульс записи на выходе 27, по переднему фронту которого адресный блок 9 записи формирует на одном из своих выходов (32 и 33) в зависимости от кода адреса записи на входах 19 и 20 устройства тактовый импульс записи, по переднему фронту которого через соответ ствуюшие элементы И 15 в соответствуюшуюячейку 13 памяти переписывается информация с выходов 34 - 36 регистра 17 направлений записи. Таким образом, запись ин 13089920 25 30 35 Формула изобретения 40 45 50 55 формации в ячейку 13 памяти происходит через время Т, после смены кода адреса записи на входах 19 и 20 устройства. Время Т, равняется сумме задержек прохождения...

Номер патента: 1302243

Опубликовано: 07.04.1987

Автор: Бруфман

МПК: G05B 23/02

Метки: вычисления, колебательных, нелинейных, параметров, систем

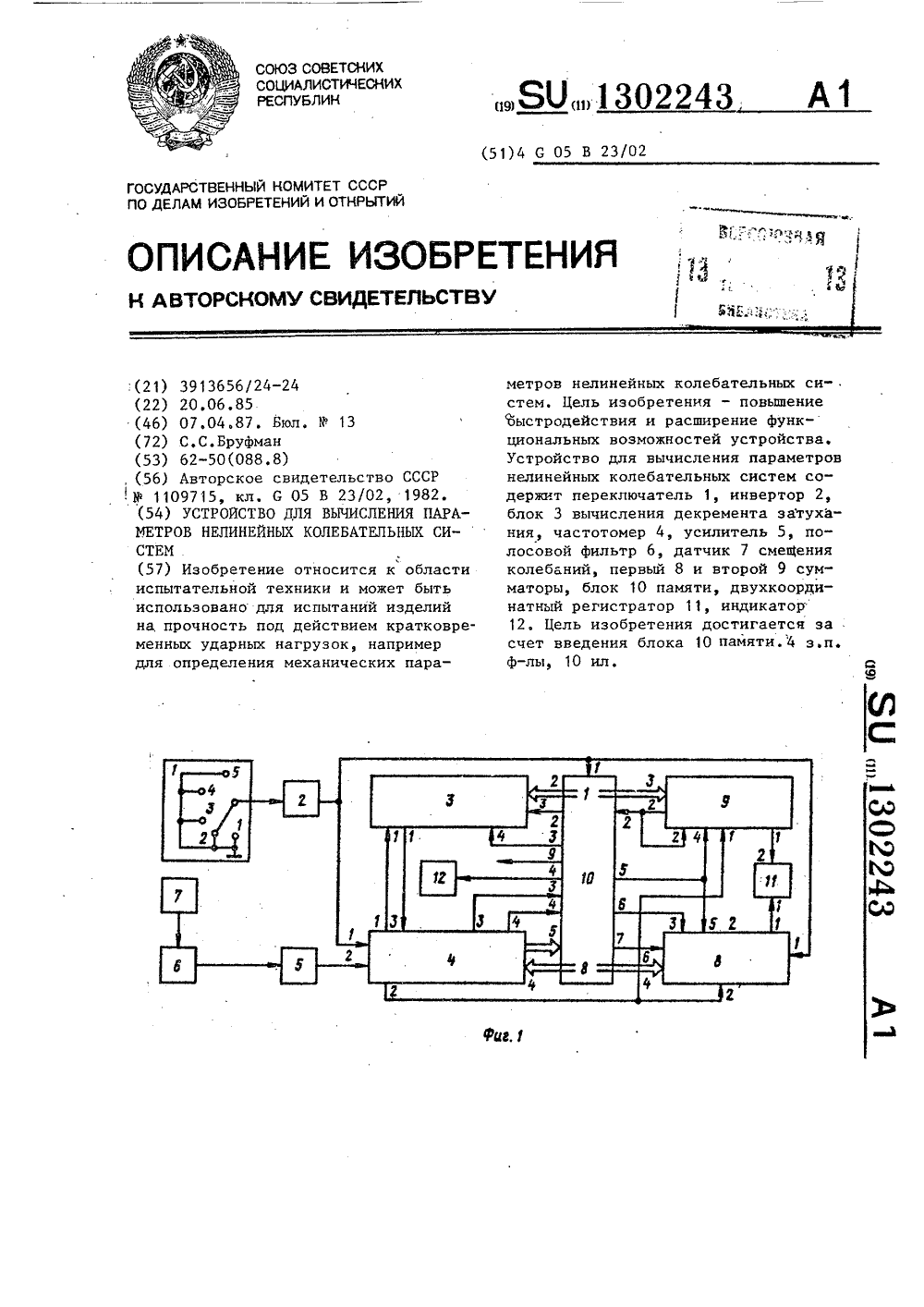

...Фильтр 6, с выхода которого проходит через усилитель 5, элементы и блоки устройства, где производится его преобразование и регистрация.На двухкоординатном регистраторе 11 регистрируется зависимость частоты сигнала и декремента колебаний Б от мгновенной амплитуды (огибающей) сигнала А. 5Так называемая скелетная кривая колебательной системы, выражающая связь между мгновенной частотой Р и мгновенной амплитудой (огибающей) сигнала А при свободных колебаниях. содержит информацию о собственных нелинейных упругих качествах системывСкелетная кривая в графической форме выражает связь собственной ча 4 стоты первой гармоники свободных колебаний нелинейной системы с максимальной амплитудой колебаний (фиг.9 а).Для вычисления мгновенной ампли...

Номер патента: 1290304

Опубликовано: 15.02.1987

Автор: Бруфман

МПК: G06F 7/52

Метки: умножения

...который поступает на второй вход элемента И-НЕ 4. Так как в начальный момент на всех выходах с второго по десятый разряд имеется нулевой сигнал, то в это время на выходе РП 1 разрешения группы прерывания блока 3 приоритетного прерь:;вания имеется сигнал запрета, который поступает на первый вход элемента И-НЕ 4, что исключает прохождение стробирующего импульса на вход стробирования мультиплексора 6.Как только будет записан импульс в третьем разряде Я 3 счетчика 1, на вход ЗП 7 блока 3 приоритетного прерыванияпоступает сигнал прерывания. По этому сигналу на выходе блока 3 КПО-КП 2 Кодпрерывания будет сформирован код вектора прерывания, соответствующий высшему приоритету ЗП 7.Это соответствует двоичному коду 001. После поступления на...

Номер патента: 1287116

Опубликовано: 30.01.1987

Авторы: Бруфман, Добрынин, Розенблюм, Фельдман

МПК: G05B 23/02

Метки: колебательных, нелинейных, систем, характеристик

...алгоритмом,указанным в (41,128716 35 40 45 50 Сигнал с выхода блока 5 преобразования Гильберта поступает навход второго блока 15 возведения вквадрат, на выходе которого будетЯсигнал х (С),. Далее сигналы с блоковг7 возведения в квадрат. поступают навход сумматора 8, где производитсявычисление х (С)+х (С). Этот сигналгпоступает на вход блока 9 извлеченияквадратного корня и затем поступаетна второй вход 21 первого двухкоординатного регистратора 11 в виде (1).Это мгновенная амплитуда (огибающая)сигнала.Для формирования сигнала мгновенной частоты 1(С) на второй вход 16блока 1 О вычисления мгновенной частоты подается сигнал с выхода сумматора 8 х (С)+х (С), на третий вход 1 7 -Я 2выход блока 5 преобразования Гильбер.та х,(С), на четвертый...

Номер патента: 1269042

Опубликовано: 07.11.1986

Автор: Бруфман

МПК: G01R 19/10

Метки: двух, измеритель, напряжений, отношения, постоянного, цифровой

...дальнейший счет импульсов в счетчике 12 импульсов. Число и, зафиксированное в счетчике 12 импульсов и высвеченное на индикаторе 13, соответствует измеря емому отношению двух напряжений где Б- входное напряжение на 25в" втретьей клемме 22;Б - напряжение на второйвклемме 21,Время, в течение которого открытэлемент 11 совпадения для прохожде- ЗОния импульсов, зависит от времениинтегрирования первого интегратора 5ц= - , - ; Г.Э 5Бвв К, С,Ч,выходное напряжение интеграчора 5 через времяТ,постоянная времени интег 40рирования (входное с.опротивление К, и емкость С, )первого интегратора 5,выходное напряжение навыходе первого резистора4516, снимаемое с источника 8 опорного напряжения. Таким образом, Ув, которое равно входному напряжению на...

Номер патента: 1262513

Опубликовано: 07.10.1986

Авторы: Бруфман, Попов, Синельников, Сорокин, Сохор, Хватов

МПК: G06F 13/20

Метки: вычислительными, информацией, машинами, между, обмена, электронными

...данному адресному сигналу. Адресные сигналы от ЭВМчерез вход 26 поступают на вход дешифратора 9 и на одном из его выходовбирает направление обмена - формирует иа входе 26 устройства 5 соответствующие адресные сигналы, допустим, к ЭВМ 2. По этим сигналам узел 23 ус-. танавливает на линии 52 разрешающий сигнал высокого уровня, а на линиях 50 - 51 - запрещающие сигналы низкого уровня, дешифратор 9 формирует на выходе 53 разрешающий сигнал высокого уровня, который разрешает прохождение информации, поступающей на вход 36. Через блок 20 адресные сигналы от ЭВМ 1 передаются на выходы 37, 33 и 39.ЭВМ 1 считывает информацию с выхода 30 и по окончании считьвания формирует сигнал на входе 27 устройства 5, который сбрасывает. триггер 13...

Номер патента: 1242972

Опубликовано: 07.07.1986

Авторы: Бруфман, Попов

МПК: G06F 13/00

Метки: ввода, датчиков, двухпозиционных, информации

...- сигнал, запрещающий работу генератора 4. Очередной сигнал "Вводот ЗВМ по второму входу элемента И14 поступает на вход разрешения зациси в блок 10 памяти состояния груп.пы датчиков. Задержанный сигнал"Ввод" с выхода элемента 6 задержкиустанавливает по первому входу триг гер 13 в нулевое состояние. Снимаются сигнал "Требование" с выхода 17запрещающий сигнал с второго входаэлемента ИЛИ 3, разрешающий сигналс второго входа элемента И 14. Таким ЗО образом, осуществляется ввод в ЭВМсостояния восьми групп двухпозицион -ных датчиков (по 13 датчиков в каждой.группе), т.е. за восемь машинныхгактов Ввод в ЭВМ вводится информация о состоянии 104 датчиков. (Каждое слово ввода в управляющую ЭВМ содержит информацию о состоянии 13датчиков и код-адрес...

Номер патента: 1160401

Опубликовано: 07.06.1985

Автор: Бруфман

МПК: G06F 7/52

Метки: умножения

...содержит группу из (2 +1) триггеров 1, первую группу изКК элементов И-НЕ 2, группу из (2" -2) элементов И 3, вторую группу иэ (2 -1) элементов И-НЕ 4, Ю делителей 5 частоты, М селекторов-мультиплексоров 6 и И входов 7 множителей, причем счетный вход первого триггера 1 группы является входом множительного устройства, счетные входы каждого последующего триггера1 группы соединены с прямым выходом предыдущего, прямойвыход первого триггера 1 группы соединен с входами синхронизации М селекторов-мультиплексоров 6, выходы элементов И 3 группы соединены соответственно с первыми входами элементов И-НГ 4 второй группы начиная с второго, первый вход первого элемента И-НЕ 4 второй группы соединен с инверсным выходом второго триггера 1 группы, выходы...

Номер патента: 1121648

Опубликовано: 30.10.1984

Авторы: Бруфман, Раввин

МПК: G05B 11/01

Метки: агрегатами, многоканальное, последовательного

...17 разделительные диоды,первый 18 и второй 19 ограничивакщиерезисторы, ключ 20, выполненный в виде транзистора, замыкающий контакт21 первого реле, раэмыкающие 22 , 22,226 э 22 Ь ь а также первые 231 э 232 эс 23., 23 вторые 24 1, 24, 24 з, 244, итретьи 25, 25, 25, 25+ замыкакщиеконтакты вторых реле, источник 26питания, элементы 27 и 28 запуска ипервое реле 29.Агрегаты 1-4 управляют технологическими потоками мощности. За опре" деленное время, заданное элементом27 или 28увеличивается или уменьшается поток мощности в технологическом объекте. Агрегаты 1-4 остаются.в таком состоянии до следующихкоманд элементов 27 и 28. Агрегатыимеют два конечных состояния: "Открыто" по командам элемента 27 и"Закрыто" по запуску элемента 28.Источник 26...

Номер патента: 1120285

Опубликовано: 23.10.1984

Авторы: Бруфман, Попов

МПК: G05B 19/04

Метки: программно-задающее

...но в блоке 1 задания цифровых данных. Режим стабилизации задается двумя параметрами временем стабилизации и температурой стабилизации . Время устанавливается в блоке 1 задания цифровых данных, а,температура устанавливается в блоке 7 задания аналоговых данных. Температура стабилизации также устанавливается на регистрирующем приборе н блоке 12 регистрации и сигнализации. Режим охлаждения. задается скоростью охлаждения н блоке 7 задания аналоговых данных и в блоке 1 цифровых данных. Цифровые данные устанавливаются во всех трех режимах при помощи дискретных программных переключателей 15. Режим останов включается по завершении программы, ког. да полностью заполнится счетчик 10 и счетчик коммутатора 2 участков программы 17 (Фиг. 2).1В...

Номер патента: 1109859

Опубликовано: 23.08.1984

Авторы: Бруфман, Клечкин, Попов

МПК: H03B 19/12

Метки: гармонических, генератор, двухканальный, колебаний

...соединен с шиной сброса, в каждом иэ каналов между выходом счетчика и входом блока переключения полярности введен триггер, и также введены последовательно соединенные формирователь коротких импульсов и элемент ИЛИ, второй вход которого объединен с другим входом триггера первого канала и подключен к шине сброса, вход формирователя коротких импульсов соединен с выходом.триггера первого канала, входы сброса делителей частоты с переменным коэффициентом деления каждого из каналов, входы сброса счетчика и триггера второго канала объединены н подклю-чены к выходу элемента ИЛИ, а выходы делителей частоты с переменным коэффициентом деления первого и второго каналов соединены с сигнальными входами счетчиков соответственно второго и первого...

Номер патента: 976386

Опубликовано: 23.11.1982

Автор: Бруфман

МПК: G01R 17/20

Метки: параметров, регистрации

...11 отключает исполнительный двигатель 3, Так как до этого момента, т.е. после выполнения отсчета, двигатель 3 был затормокен, то он в этом случае фактически Фиксируется в данном положении, например путем подачи на его обмотку управления сигнала 100 Гц от постороннего источника 1 днухполупериодного выпрямителя, включенного на одной из вторичных обмоток трансформатора 7) . После указанной фиксации коммутатор 11 производит подключение выхода усилителя 2 к оптронным Фазочунствительнни ключам блока 13, Одновременно коммутатор 10 подключает выход задатчика 9 к входу измерительного блока 1. При этом возможны следующие комбинации значения параметра, установленного в задатчике 9, по отношению к текущему значению датчика 8: "Больше",...

Номер патента: 940140

Опубликовано: 30.06.1982

Автор: Бруфман

МПК: G05D 23/19

Метки: многопозиционного, температуры

...11, Все эти режимы приведенына фиг, 2. Возможны слепующие состояния системы в процессе регулирования по заданному параметру, Частота на выходе генератора 8 может быть выше или ниже нормы (оптимальной) для данного объекта. Если частота выше оптимальной, то происходят непрерывные колебания в системе, т,е. возникают на выходе блока 4 сравнения сигналы "Больше нормы", "Норма", "Меньше нормы", Норма" и т.д. (фиг, 2).Если часиота на выходе генератора 8 ниже оптимальной, то на выходе блока 4 сравнения могут быть сигналы "Больше нормы", Норма", Больше нормы" и т,д. при отклонении параметра от заданного значения в большую сторону.При отклонении параметра от заданного значения в меньшую сторону на выходе блока 4 сравнения будут сигналы...

Номер патента: 939640

Опубликовано: 30.06.1982

Авторы: Бруфман, Галкин, Руд, Рыбаков

МПК: E02D 1/00

Метки: грунта, зондирования, статического

...зондирующей установки. Каретка 19 соединена с си(ловым механизмом 20, неподвижно смонтированным на стойках 21, установленных на раме 22, имеющей отверстия для подсоединения.анкерных свай 23. Рама 22 снабжена также упором 24, взаимодействующим со втулкой 3 и напран-(5 ляющей 25, через которую проходит зонд 26.Устройство работает следующим образом.Силовым механизмом 20 задавливают зонд 26 в грунт. При этом кронштейн 18 нажимает на траверсу 7 и перемещает ее по направляющей 2 до втулки 3 мерной линейки б. Опускаясь вниз по направляющей 2, траверса 7 тянет трос 8 с противовесом 9, поднимая его в верхнее положение, При этом ролик 10, вращаясь, передает вращение диску 14 через собочку 15, которая взаимодействует с храповым колесом 13....

Номер патента: 923003

Опубликовано: 23.04.1982

Автор: Бруфман

МПК: H03B 19/12

Метки: гармонических, генератор, двухканальный, колебаний

..."Исключающее ИЛИ",ана другие их входы поступают сигналы отвсех предыдущих триггеров счетчиков 3 и 4,Выходы всех блоков элементов 7 и 8 соединены с входами делителей частоты 9 и 10,которыми устанавливается его коэффициентделения, При единичном сигнале на входе самого младшего разряда делителя частоты 9и 10 независимо от блоков элементов 7 и 8счетчиков 3 и 4 появится сигнал "Единица"который увеличит частоту на выходе делителей частоты 9 и 10 в два раза, Увеличениечастоты на входе счетчиков 3. и 4 приводитк увеличению цифрового сигнала на его вы 10 20 35 45 5055 15 25 30 40 ходе, что приведет к еще большему увеличению частоты на выходе делителей частоты 9и 10. Возникает нелинейный характер увели.чения частоты на выходах делителей частоты9 и...

Номер патента: 905369

Опубликовано: 15.02.1982

Авторы: Бруфман, Попов, Руд, Рыбаков

МПК: E02D 1/00

Метки: грунта, зондирования, статического

...ключа 17, дополнительногосчетчика 18, сумматора 19.Установка работает следующим образом.3При перемещении в грунт зонда 1 засчет фрикционной передачи вращаютсяролики датчика 5, передавая сигнал перемещения на импульсный генератор 6,где формируется короткий импульс, поступающий на дополнительный счетчик 18, 40причем длительность этого импульса независит от длительности импульса, образованного на выходе датчика 5,В момент регистрации счетчика 18 импульсов и в счетчике 14 метров устанавливается нулевой сигнал. Поэтому на выходепереноса сумматора 19 появляется сигнал за счет сложения прямого кода дополнительного счетчика8 и обратного кодасчетчика 14 метров. По сигналу с выхода перенос сумматора 19 открывается фключ 17 я начинает считать...

Номер патента: 887918

Опубликовано: 07.12.1981

Автор: Бруфман

МПК: G01B 7/04

Метки: перемещений, подвижного, продольных, стержневого, типа, элемента

...плоскости, в которойлежат оси 2 роликов 3, выполненных ввиде кольцевых постоянных магнитов, барабаны 4 с магнитными метками, установленные на осях 2 и терконы 5, служащие в качестве преобрвзоввтелей углаповорсеа роликов 3,Устройство содержит четное количествороликов, что обеспечивает замкнутое матснитное поле вокруг элемента 1, котороеФувеличивает мвгнитное сцепление всехроликов 3. из-зв взвимного притягиванияпротивоположных кольцевых мвгнитов.Составитель А. Куликов ая Техред А. Савка Корре Поное ета СССРоткрытий кая наб., д, 4 3 д, уп. Проектная, 4 П."П г. У 38879Устройство работает следующим образом,Для измерения линейного перемещения элемента 1 на него устанавливают ролики 3 таким образом, чтобы все кольцевые...

Номер патента: 883870

Опубликовано: 23.11.1981

Автор: Бруфман

МПК: G05B 19/18

Метки: группой, объектов, программного

...5 частоты. А в реверсивном счетчике 3 устанавливается число, равное длительности временного интервала, деленногона коэффициент делителя 5 с учетомчастоты на входе реверсивного счетчика 3. 10 на цифроаналовый преобразова-,тель 2 и далее через коммутатор 11(который в данный момент также подключен к первому каналу по командеот дешифратора 9) - на блок аналоговой памяти 12. Выход с этого блокапоступает на объект,Таким образом, генератор 1 выдаеткоманды на управление объектами пока делитель 4 не передает на реверсивный счетчик 3 группу импульсов,которая соответствует числу, установленному в блоке 7,Как только это число импульсовпройдет на реверсивный счетчик 3 (всчетчике происходит вычитанйе импульсов до нуля), то в нем вновь осуществляется...

Номер патента: 840163

Опубликовано: 23.06.1981

Автор: Бруфман

МПК: C21D 11/00

Метки: сварныхшвов, термообработки

...9, при этом навход измерительного усилителя 9 одновременно с сигналом от датчиков 1 клю-щчом 18 подключается сигнал, соответствующий скорости нагрева, т.е. соответствующий заданной разности дТ принагреве дТ н является производной.Сигнал дТ формируется с помощью источ ника 14 опорного напряжения и резисторов 15 делителя, При нагреве производная вводится со знаком минус,Сначала входной коммутатор осуществляет второй замер с первого дат Очика 1, при этом осуществляется подключение сигнала от датчика 1 одновременно с сигналом, соответствующимскорости нагрева. В это время выходной коммутатор 11 подключает к измерительному усилителю 9 корректирующийэлемент 5, который связан через тиистор 2, нагреватель 4 с этим же датиком 1,Так как...

Номер патента: 828396

Опубликовано: 07.05.1981

Автор: Бруфман

МПК: H03K 13/01

Метки: вимпульсы, кода, цифрового

...напряжения источника питания 6 через нуль в диодном мосте 4 формируются (100 Гц) остроконечные импульсы, которые через оптронный ключ 3сбрасывают в счетчике 5 все триггеры в нулевое состояние, кроме первого триггера, соответствующего младшему разряду.Эта единица в коде счетчика 5 определяет самую низкую частоту, которая поступает от генератора 8 тактовых импульсов через управляемый делитель частоты 10 на счетчик 5. Это осуществляется через логические элементы 11 ИСКЛЮЧАЮЩЕЕ ИЛИ (таких элементов в преобразователе на два меньше количества триггеров в счетчике 5). На один вход всех логических элементов 11 поступает сигнал от триггера предпоследнего со стороны старшего разряда счетчика 5. На другой вход логических элементов 11...

Номер патента: 790215

Опубликовано: 23.12.1980

Авторы: Бруфман, Петрухин

МПК: H03K 5/13

Метки: импульсов, одиночных, формирователь

...в состояние логического нуля и воздействуетна триггер 3, переключая его выходв состояние логической единицы, которая поступает на первый вход элемента И-НЕ 8, на второй вход которого поступают импульсы синхронизации.Первый импульс синхронизации послепоявления на первом входе элементаИ-НЕ 8 логической единицы, проходитчерез элемент И-НЕ 8 и воздействуетна первый вход триггера 4, На второйвход элемента И б первый вход элемента И-НЕ 9, на второй вход которого поступают импульсы синхронизации.Так как на двух входах элемента ИНЕ 9 оказываются разнополярные импульсы, на выходе И-НЕ 9 остаетсяуровень логической единицы,Воздействуя на вход триггера 4,инвертированный импульс синхронизации с выхода элемента И-НЕ 8 устанавливает триггер 4 в...

Номер патента: 775154

Опубликовано: 30.10.1980

Автор: Бруфман

МПК: C21D 11/00

Метки: сварных, термообработки, швов

...многоточечного регистрирукщего прибора 4 черезделители на резисторах 11, 12.Причемрезисторы 12 высокоомные, резистор11, шунтирукщий выход цифроаналогового преобразователя 7, ниэкоомный,Резистор 11 не влияет на измеритель. -ную схему многоточечного регистрирующего прибора 4Суммарный сигнал от резистора 11и датчика 5 температуры поступаетна вторые входы многоточечного регистрирукщего прибора 4, Причем прирегистрации этого сигнала на выходеприбора формируется сигнал, который управляет работой тиристоров 3.При сравнении н многоточечном регистрирующем приборе 4 суммарного сигнала с заданной температурой ста билизации на выходе прибора 4 форми руется команда управления тиристора 3.В зависимости от знака разности включаются или выключаются...

Номер патента: 771883

Опубликовано: 15.10.1980

Авторы: Бруфман, Сахиев

МПК: H03K 23/25

Метки: двоичный, двухвходовый, импульсов, реверсивный, счетчик

...в нулевом состоянии. Разьыкающие контакты 5-3 реле памяти 5первых трех триггерных ячеек разомкнуты, а их замыкающие контакты 5-4замкнуты, После прохождения пятнадцатой команды на суммирование всетриггерные ячейки переходят в единичное состояние, при этом контакты 5-1реле памяти 5 всех триггерных ячеекоказываются разомкнутыми, вследствиечего дальнейшее прохождение командна суммирование невозможно.В случае, если длительность команды на суммирование или вычитание оказывается меньше заданной, т, е, контакты суммирования 9, 13 и вычитания8, 14 дают помеху, после замыканияконтактов 13 и 14 происходит разрядконденсаторов 21-1 и 21-2 на обмотку реле памяти 5, однако оно своегосостояния не изменяет, так как в этомслучае конденсаторы 21-1...
